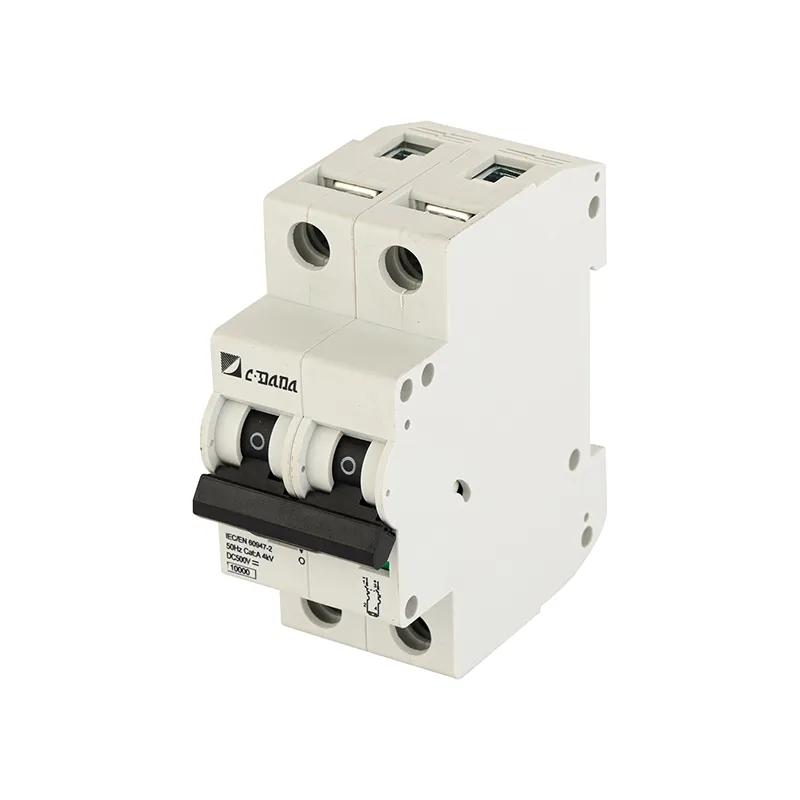

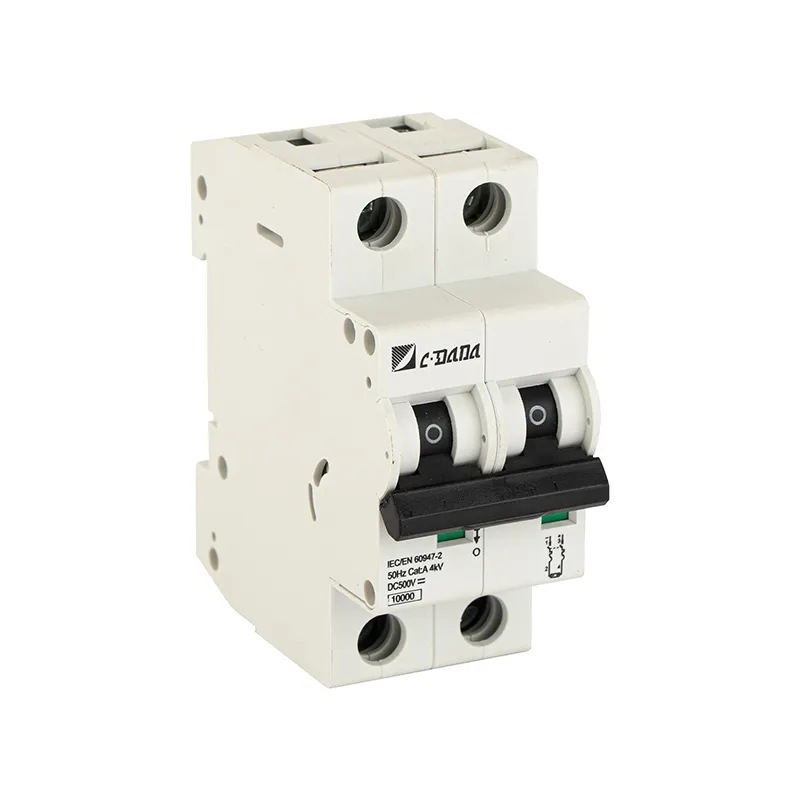

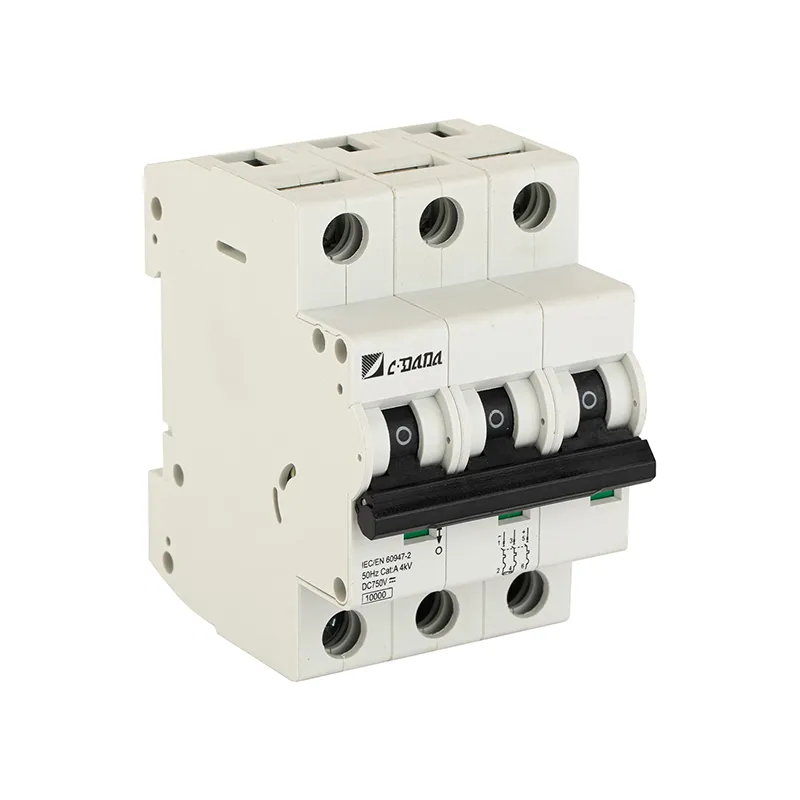

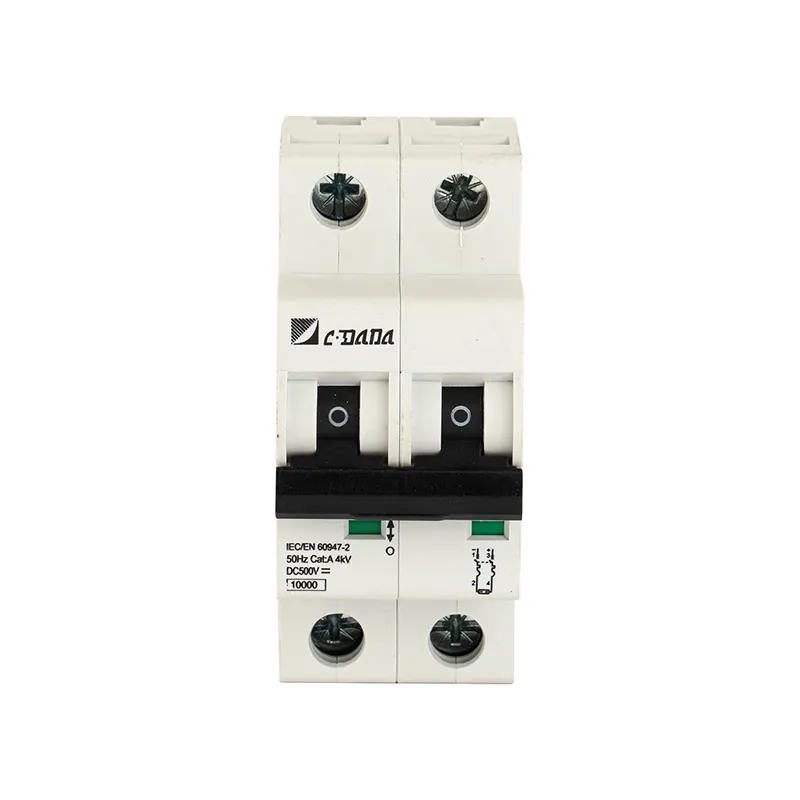

interruptor diminuto da C.C. 250V

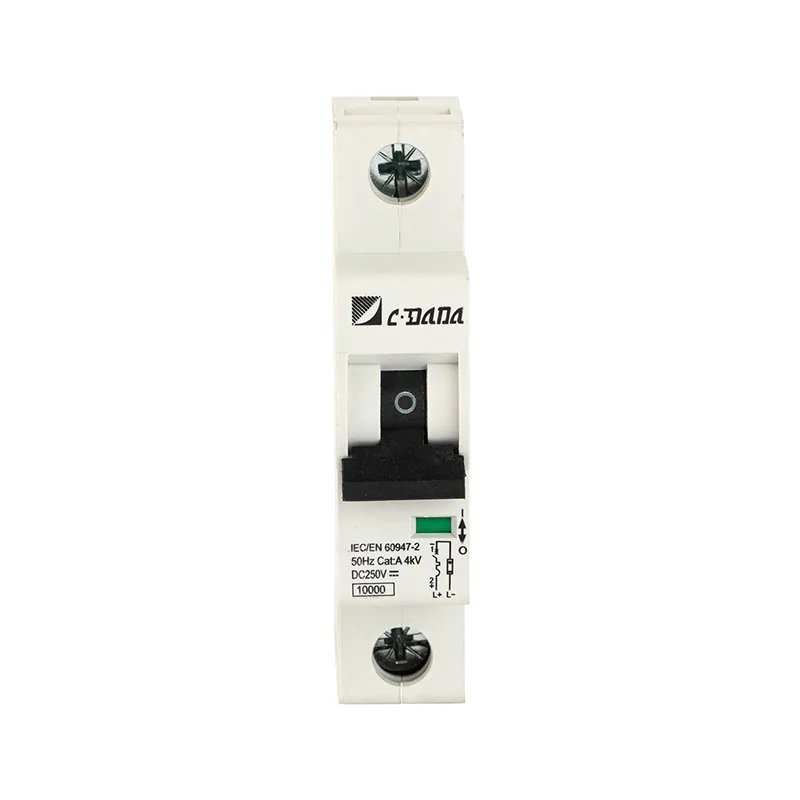

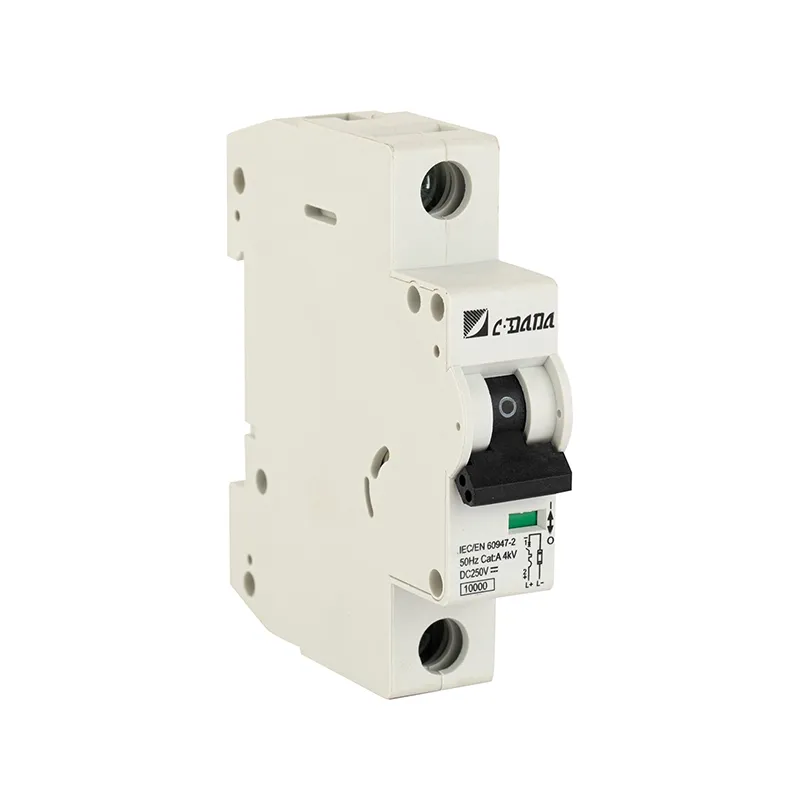

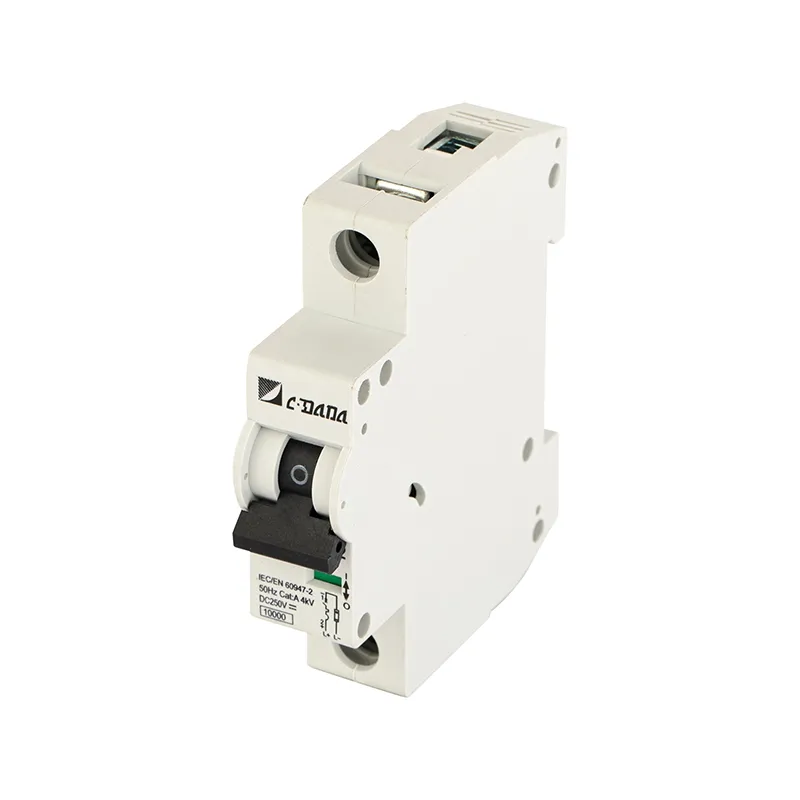

Proteja seus circuitos CC com o disjuntor miniatura (MCB) CDADA DAB7-63 250 V CC - classificado para até 250 V CC, projetado pela Shanghai DADA Electric CO., LTD, uma fábrica confiável na China, para proteção confiável contra sobrecarga e curto-circuito em modernos sistemas solares fotovoltaicos (PV), telecomunicações, armazenamento de bateria e sistemas CC industriais.

Ao contrário dos disjuntores CA padrão, o DAB7-63 foi projetado especificamente para aplicações CC, onde a extinção do arco é mais desafiadora devido à polaridade de tensão constante. Com uma alta capacidade de interrupção de 6.000 A a 250 V CC, ele interrompe rapidamente as correntes de falha para evitar danos causados ​​por corrente reversa, feedback do inversor ou falhas de strings – tornando-o um componente de segurança essencial em instalações solares residenciais e comerciais.

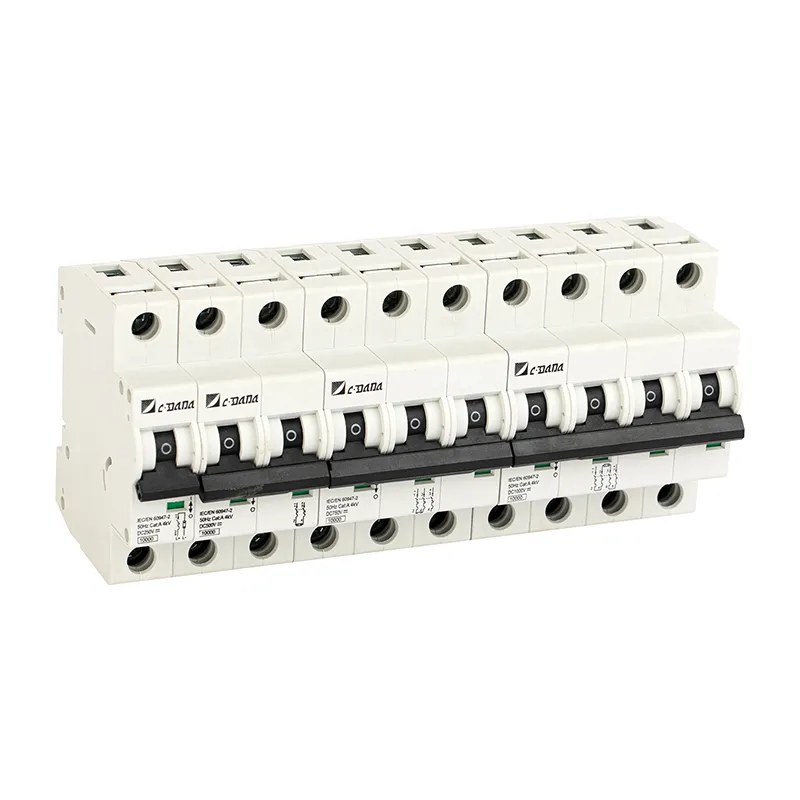

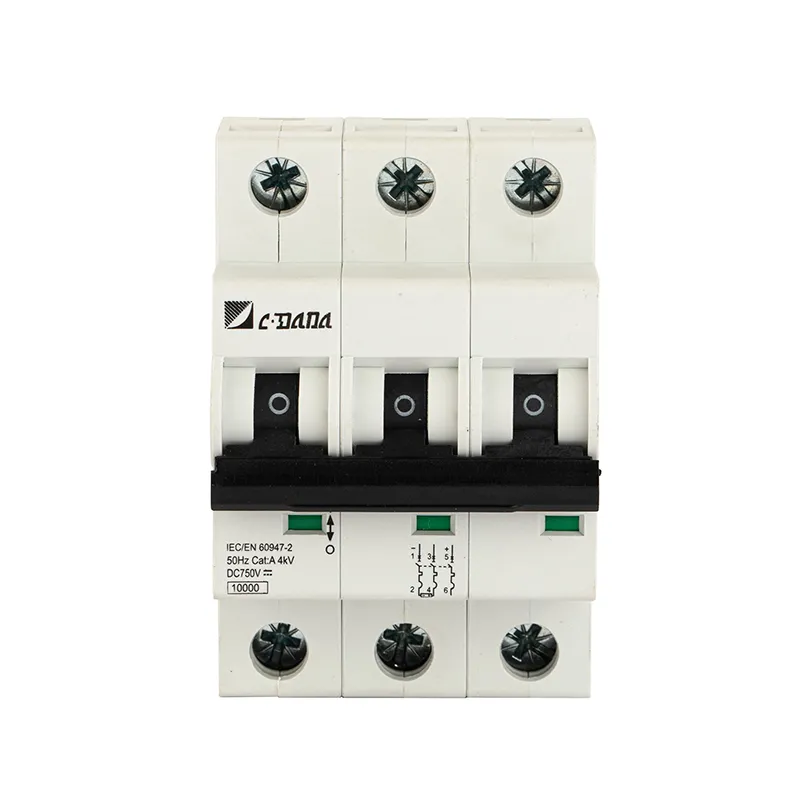

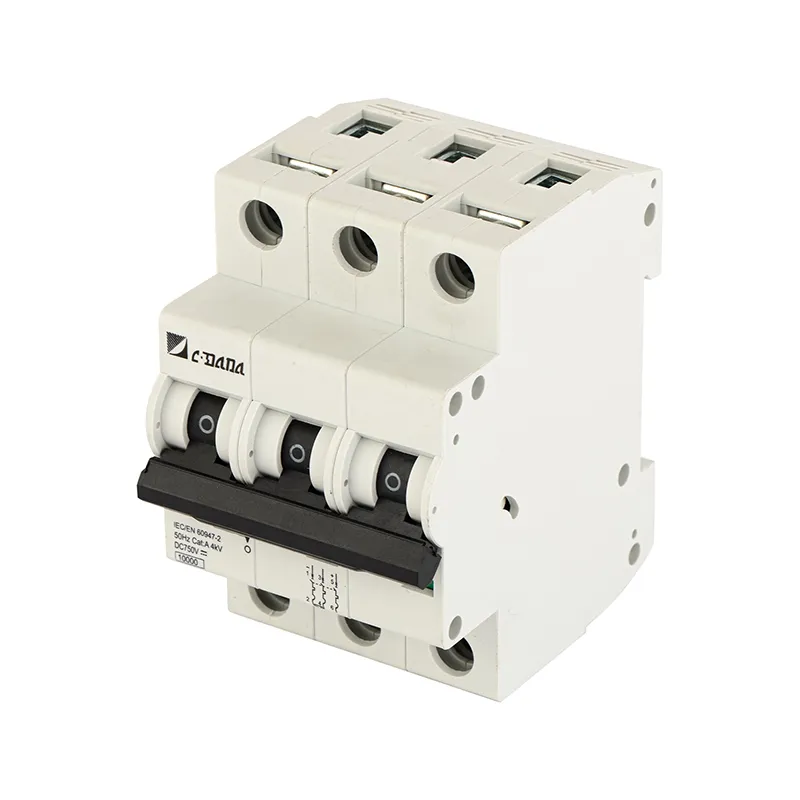

Disponível em 13 classificações de corrente (1A–63A) e configuração 1P para 250V DC, ele também pode ser dimensionado para 2P (500V), 3P (750V) e 4P (1000V) para conjuntos fotovoltaicos de tensão mais alta. O disjuntor apresenta opções de fiação dupla (cabo ou barramento), indicação clara da posição do contato e mecanismo de abertura/interrupção rápida para supressão aprimorada de arco. Totalmente compatível com IEC 60947-2, IEC 60947-8, CCC e RoHS da UE, garante padrões ambientais e de segurança globais.

Especificações principais

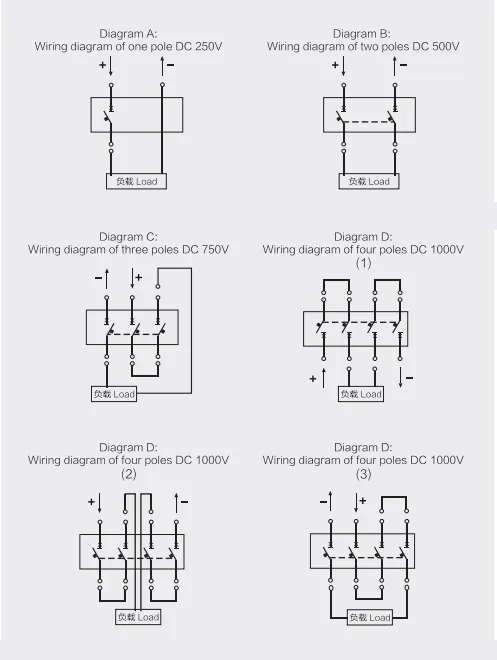

Diagrama de fiação

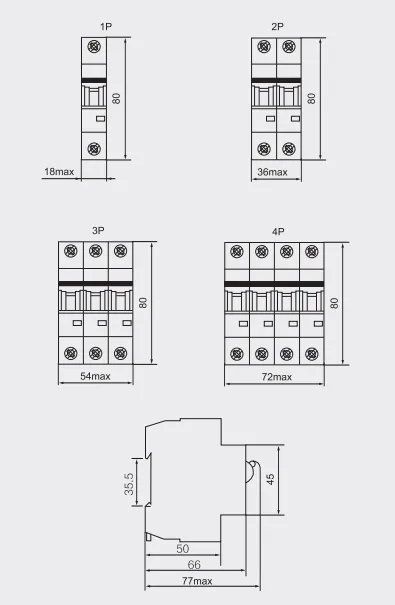

Esboço do disjuntor CC em miniatura e dimensões de instalação

Por que escolher CDADA DC MCB 250V?

★ Desenvolvido especificamente para sistemas DC

O design otimizado da calha de arco garante a interrupção segura de correntes de falta CC – ao contrário dos disjuntores CA reaproveitados.

★ Pronto para energia solar fotovoltaica

Crítico para proteger os módulos fotovoltaicos contra corrente reversa e feedback de falha do inversor – aumenta a confiabilidade do sistema.

★ Alta capacidade de ruptura

6kA a 250 Vcc atende aos requisitos da maioria das instalações solares residenciais e comerciais de pequeno porte.

★ Certificações Globais

IEC + CCC + RoHS = desempenho confiável na Ásia, Europa, África e América Latina.

★ Design seguro para o usuário

A janela clara de posição de contato evita operação incorreta; a fiação dupla simplifica a integração do painel.

★ Ampla faixa operacional

Funciona de forma confiável de –35°C (climas frios) a +70°C (telhados ou gabinetes quentes).

Por que escolher CDADA?

★ Somos fabricantes há mais de 42 anos. Nossa empresa construída em 1983, desenvolveu-se muito rapidamente nos últimos anos. Com mais de 1.000 itens, projetamos e fabricamos nosso próprio disjuntor centrado em disjuntores e vedações OEM prontos para uso. Criamos um novo conceito para fabricar disjuntores masculinos diversificados para atender às necessidades dos clientes.

★ Com mais de 42 anos de experiência, temos equipamentos internos de design e produção para um retorno rápido e de qualidade.

★ Temos uma equipe de feedback muito rápida. Perguntas respondidas dentro de 1 dia útil, 3D respondeu dentro de 1 dia útil.

★ Embalagem

A maioria de nossos clientes nos fornece especificações de produtos ou embalagens diretamente nas impressões de seus designs. Ficaremos felizes em trabalhar com você para atender às suas necessidades.

★ Exposição mundialmente famosa de geração de energia elétrica

Nossa exposição abrange o mundo, Dubai, Brasil, Rússia, Hanôver, Egito, Áustria, Irã, México e outras exposições de poder profissional

Aplicações Típicas

Sistemas Solares Fotovoltaicos: Proteção de strings em caixas combinadoras

Armazenamento de energia da bateria: proteção contra sobrecorrente no lado CC

Gabinetes de energia para telecomunicações: distribuição de –48V ou +24V DC

Estações de carregamento de veículos elétricos: circuitos CC auxiliares

Painéis de controle industrial: alimentações de energia CC de PLC, sensores e atuadores

Perguntas frequentes

Q1: Posso usar um MCB AC para circuitos DC 250V?

A1: Não. Os disjuntores CA dependem de cruzamento zero para extinguir arcos – CC não tem cruzamento zero, então os arcos persistem, causando derretimento, incêndio ou falha no desarme. Sempre use um MCB com classificação DC como CDADA DAB7-63.

Q2: A polaridade é importante?

A2: Sim! O disjuntor miniatura DAB7-63 250 Vcc possui terminais de entrada (potência +/–) e saída (L+/L–) definidos. A inversão da polaridade reduz a eficiência da extinção do arco e pode anular a certificação de segurança.

Q3: Qual é a diferença entre MCBs 1P, 2P e 4P DC?

A3:

● 1P: Protege um condutor em 250 Vcc (por exemplo, linha positiva em sistema fotovoltaico aterrado)

● 2P: Interrompe + e – em 500 Vcc (sistemas flutuantes)

● 4P: Para strings de 1000 Vcc (grandes centrais fotovoltaicas comerciais)

→ Sempre combine a contagem de pólos com a tensão do sistema e o esquema de aterramento.

Q4: Pode ser usado para trocas frequentes?

A4: Não – foi projetado para operação manual pouco frequente (por exemplo, manutenção). Para comutação diária, use um contator CC ou chave de carga.

Q5: Por que escolher CDADA em vez de outras marcas DC MCB?

A5: CDADA oferece:

● Projeto de interrupção de arco CC real (não adaptado para CA)

● Certificação IEC + CCC completa

● Indicador visual de status claro

● Ampla faixa de corrente (1A–63A) para dimensionamento preciso

● Preços competitivos com documentação técnica em inglês
