O que é um disjuntor DC?

A Disjuntor CC é um dispositivo de proteção especializado projetado para interromper circuitos de corrente contínua (CC) sob condições de sobrecarga, curto-circuito ou falha. Ao contrário dos disjuntores CA que se beneficiam de cruzamentos zero de corrente natural (100-120 vezes por segundo a 50/60 Hz), os disjuntores CC devem extinguir à força umarco contínuo e unidirecional que carece de propriedades autoextinguíveis inerentes. Essa diferença fundamental exige tecnologias sofisticadas de extinção de arco, tornando os disjuntores CC fisicamente maiores, mais complexos e mais caros do que seus equivalentes CA.

Os disjuntores CC operam em faixas de tensão de12V a 1500V CC, com classificações atuais abrangendo2A a 2500A. Eles servem como componentes críticos de proteção em sistemas solares fotovoltaicos (PV), sistemas de armazenamento de energia de bateria (BESS), infraestrutura de carregamento de veículos elétricos (EV).estrutura, data centers com distribuição de energia CC, controles industriais de motores CC e sistemas elétricos marítimos.

O principal desafio na interrupção DC reside emfísica de extinção de arco: Os arcos CC mantêm colunas de plasma estáveis com temperaturas superiores a 10.000°C, exigindo alongamento forçado, resfriamento e deionização por meio de campos magnéticos, calhas de arco e materiais de contato especializados.

Categorias e configurações de produtos

Classificação	Tipo	Faixa de corrente/tensão	Características principais
Por Construção	CCMCB (Miniatura)	2A – 125A, 250V – 1000V CC	Montagem em trilho DIN, configurações de disparo fixas, PV residencial/comercial
	CCMCCB (caixa moldada)	10A – 2500A, 500V – 1500V CC	Unidades de disparo ajustáveis, alta capacidade de interrupção, industriais/utilitárias
	CCACB (disjuntor aéreo)	630A – 6300A, 1000V CC	Design extraível, proteção eletrônica, distribuição de energia
	Disjuntor CC de estado sólido	100A – 5000A, até 1500V CC	Baseado em semicondutor, operação <1 ms, sem arco, custo premium
Por classificação de tensão	Baixa Tensão	12V – 250V CC	Automotivo, marítimo, telecomunicações
	Média Tensão (Padrão Fotovoltaico)	250 V – 1000 V CC	Strings solares fotovoltaicos, caixas combinadoras, residenciais/comerciais
	Alta tensão	1000V – 1500V CC	Fotovoltaica em escala de serviço público, armazenamento de bateria, carregamento rápido de veículos elétricos
Por configuração de pólo	1 pólo	250V CC	Fotovoltaica de cadeia única, CC de baixa tensão
	2 pólos (série)	500 V – 750 V CC	PV de média tensão, conexão em série bipolar
	3 pólos	750V CC	Sistemas DC trifásicos, industriais especializados
	4 pólos (série)	1000V – 1500V CC	Fotovoltaica de alta tensão, racks de baterias, infraestrutura EV
Por Trip Tecnologia	Térmico-Magnético	2A – 800A	Sobrecarga bimetálica + curto-circuito solenóide, econômico
	Eletrônico	100A – 2500A	Curvas ajustáveis baseadas em microprocessador, comunicação
	Apenas magnético	10A – 100A	Somente curto-circuito, proteção do motor, operação rápida

Designação Crítica:Sensibilidade de polaridade Os disjuntores CC devem ser marcados compositivo (+) e negativo (-) terminais, com indicadores de direção atuais. A instalação de polaridade reversa pode resultar em falhas catastróficas devido ao comportamento assimétrico do arco.

Funções principais e princípio operacional

O Desafio do Arco DC

Ao contrário dos arcos CA que se extinguem naturalmente nos cruzamentos de corrente zero, os arcos CC apresentam desafios de extinção únicos:

Parâmetro	Arco CA	Arco CC
Forma de onda atual	Senoidal, cruzamentos de zero a cada 10ms (50Hz)	Magnitude contínua e constante
Tensão do arco	Flutua com a corrente	Estável, requer extinção forçada
Extinção de arco	Natural na passagem zero	Alongamento forçado + resfriamento necessário
Energia do arco	Pulsado, média inferior	Calor contínuo e concentrado
Desgaste de contato	Moderado	Grave sem extinção adequada
Lacuna necessária	Menor	2-3× maior para tensão equivalente

Tecnologias de extinção de arco

Tecnologia	Mecanismo	Aplicativo	Desempenho
Explosão Magnética	A força de Lorentz F = I × L × B conduz o arco nas placas divisoras a 50-200 m/s	Universal para CC MCB/MCCB	Quebra de 10-20kA mais comum e econômica
Calha de arco com placas divisoras	Arco dividido em segmentos em série, resfriado, deionizado	Padrão em todos os disjuntores CC	Componente essencial, queda de tensão por placa 30-50V
Ímãs Permanentes	Ímãs NdFeB (0,1-0,3T) perpendiculares ao caminho do arco	MCBs CC compactos	Sem alimentação externa, temperatura estável até 150°C
Bobina de explosão eletromagnética	Bobina autoenergizada gera campo proporcional à corrente de falta	MCCBs de alta corrente	A força aumenta com a proteção adaptativa atual
Interrupção de Vácuo	Arco extinto no vácuo (sem meio ionizável)	CC de alta tensão, especializada	Excelente para >1000V DC, longa vida, caro
Explosão de ar	O ar comprimido esfria e estica o arco	Industrial de alta potência, legado	Alta manutenção, raramente usado em designs modernos

Física de Explosão Magnética

A equação da força de Lorentz rege a manipulação do arco DC:

F = I × L × B

Onde:

F = Força no arco (Newtons)

I = Corrente do arco (Amperes)

L = Comprimento do arco (metros)

B = Densidade de fluxo magnético (Tesla)

Exemplo de cálculo:

Corrente de arco: 1000A

Comprimento do arco: 0,02m (2cm)

Campo magnético: 0,2T

Força: F = 1000 × 0,02 × 0,2 = 4N

Aceleração: a = 4N / (5×10⁻⁴ kg/m × 0,02m) = 400.000 m/s²

Esta enorme aceleração conduz o arco para placas divisoras em milissegundos, onde é segmentado, resfriado e extinto.

Ambientes de aplicativos e casos de uso

Setor Industrial	Aplicação Específica	Especificações típicas	Requisitos Críticos
Solar fotovoltaico (residencial)	Proteção de cordas, caixas combinadoras	10A-32A, 250V-500V DC, 2 pólos, curva Tipo C	Resistência UV, gabinete IP65, 20kA Icu
Solar fotovoltaico (comercial)	Caixa combinadora principal, proteção do inversor	63A-125A, 500V-1000V DC, 4 pólos, 10-20kA Icu	Ambiente alto (60°C), resistência à corrente reversa
Solar fotovoltaico (utilitário)	Inversor central, coleta DC	250A-800A, 1000V-1500V DC, CC MCCB, 50kA Icu	Coordenação seletiva, monitoramento remoto
Armazenamento de energia da bateria	Proteção do rack de bateria, barramento CC	125A-630A, 750V-1500V DC, disparo eletrônico, 4 pólos	Proteção bidirecional, alta corrente de curto-circuito
Carregamento de veículos elétricos	Proteção de carregador rápido DC, interface de bateria	200A-400A, 500V-1000V DC, alta resistência	Operação frequente, alta inrush, segurança SIL 2
Centros de dados	Distribuição 380V DC, proteção UPS	63A-250A, 380V DC, alta interrupção, passagem de baixa energia	Tempo de inatividade mínimo, coordenação seletiva
Tração Ferroviária	Metrô, bonde, ferrovia DC	1000A-4000A, 750V-1500V CC, CC ACB	Alta resistência mecânica, resistência à vibração
Marítimo/Offshore	Distribuição de navios DC, plataformas offshore	100A-400A, 500V DC, resistente à corrosão	Névoa salina, tropicalizada, disparo redundante

Processo de fabricação e fluxo de trabalho de produção

Sequência de fabricação de precisão

CQI de matéria-prima → Fabricação do sistema de contato → Montagem da calha de arco → Integração do sistema magnético → Montagem do mecanismo → Calibração da unidade de disparo → Montagem primária → Teste de alta corrente → CQ final → Embalagem

Estágios Críticos de Fabricação

Estágio	Detalhes do processo	Pontos de controle de qualidade
Fabricação de contato	Pontas de contato prata-tungstênio (AgW 70/30) ou cobre-tungstênio (CuW 80/20), brasagem em transportadores de cobre, formação de geometria de limpeza	Dureza HV 120-180, resistência à erosão por arco, resistência de contato <1mΩ, resistência de brasagem >80MPa
Construção de rampa de arco	Placas divisoras de cerâmica (6 a 15 placas dependendo da tensão), corredores de arco de aço, integração de ímã permanente, geometria otimizada da câmara de arco	Rigidez dielétrica >3kV, tempo de extinção de arco <10ms, densidade de fluxo magnético 0,15-0,25T
Sistema de explosão magnética	Colocação de ímã permanente NdFeB (grau N52), usinagem de peças polares, otimização de circuito magnético, compensação de temperatura	Densidade de fluxo ±10% de tolerância, coeficiente de temperatura -0,1%/°C, resistência à desmagnetização
Montagem do Mecanismo	Alternador de fechamento/fechamento rápido, armazenamento de energia por mola, articulação sem desarme, molas de pressão de contato	Velocidade de abertura do contato >1,2 m/s, resistência mecânica 20.000 ciclos, tempo de disparo <20ms
Calibração da Unidade de Disparo	Calibração do elemento térmico bimetálico (precisão de ±5%), configuração da folga do solenóide magnético, verificação da curva tempo-corrente	1,05×Em sem viagem, 1,25×Em viagem <1h, 5×Em instantâneo, registro de dados
Teste de alta corrente	Teste de injeção primária em 10kA-20kA, verificação de extinção de arco, medição de aumento de temperatura	Verificação da capacidade de interrupção, desgaste de contato <5% após teste, recuperação dielétrica

Matérias-primas primárias e especificações de componentes

Componente	Especificação de materiais	Padrões do Fornecedor	Propriedades principais
Principais Contatos	Prata-tungstênio (AgW 70/30) ou cobre-tungstênio (CuW 80/20)	ASTM B702, IEC 60368	Alta resistência à erosão por arco, anti-soldagem, condutividade 45-55% IACS
Placas de rampa de arco	Cerâmica de alumina (Al₂O₃ 95%) ou esteatita	CEI 60672	Resistência ao calor >1200°C, rigidez dielétrica >15kV/mm, extinção de arco
Ímãs Permanentes	NdFeB N52 (neodímio-ferro-boro)	CEI 60404-8-1	Remanência 1,48T, coercividade >1000kA/m, temperatura estável até 150°C
Peças de Pólo Magnético	Aço baixo carbono 1008 ou aço silício	ASTM A1008	Alta permeabilidade, baixa remanência, orientação de fluxo magnético
Caixa Moldada	Termofixo BMC (DMC-2) ou PA66 GF30	IEC 60664-1, UL 94 V-0	Índice de rastreamento >600V, resistência ao calor 180°C, contenção de arco
Molas de contato	Cobre-berílio (CuBe2) ou aço inoxidável 301	ASTM B196	Vida útil à fadiga >50.000 ciclos, pressão consistente, resistência à corrosão
Terminais	Cobre C11000 com revestimento de estanho ou prata	ASTM B187	Densidade de corrente 1,5-2,0 A/mm², baixa resistência de contato, resistência à oxidação
Elementos Bimetálicos	Composto de inconel/aço passivado	ASTM B388	Taxa de deflexão 0,2 mm/°C, estabilidade ±3%, precisão de calibração ±5%
Componentes eletrônicos (para unidades de disparo eletrônicas)	PCBs de nível industrial, sensores Hall, processadores ARM	CEI 60721-3-3	Operação de -25°C a +70°C, EMC nível 3, compatível com SIL 2

Conformidade com padrões e protocolos de teste

Estrutura de Padrões Internacionais

Padrão	Escopo	Classificações aplicáveis
CEI 60947-2	Aparelhagem de baixa tensão - Disjuntores (inclui CC)	Padrão universal para disjuntores CC de até 1500V CC
CEI 60898-2	Disjuntores para operação DC (doméstico)	MCBs CC de até 125 A, 220 V CC (1 polo), 440 V CC (2 polos)
CEI 61643-31	SPDs para aplicações fotovoltaicas	Coordenação de proteção contra surtos CC com disjuntores
GB/T 14048.2	Padrão nacional chinês	Certificação CCC para o mercado chinês

Requisitos críticos de teste DC:

Teste crítico de corrente de carga CC: Verificação da corrente de corte onde o tempo de arco aumenta significativamente

Capacidade de interrupção de curto-circuito: Testado em tensão CC máxima com constante de tempo especificada (relação L/R)

Desempenho de sobrecarga: Verificação de disparo térmico em 1,45×In por 1 hora

Testes de tipo obrigatórios (IEC 60947-2 para DC)

Categoria de teste	Teste Específico	Critérios de Aceitação
Aumento da temperatura	Corrente contínua na classificação In	Terminais ≤80K (prata), ≤65K (nus), caixa ≤40K
Propriedades Dielétricas	Suportabilidade de frequência de potência (2,5kV-3,5kV/1min), impulso (8kV)	Sem avaria, sem flashover
Características de disparo	Sobrecarga: 1,05×In (sem desarme), 1,25×In/1,45×In (desarme dentro dos limites)	Tempos de disparo convencionais por curva
	Curto-circuito: 5×In, 10×In desarme instantâneo	<20 ms de operação
Desempenho Operacional	Mecânico: 20.000 ciclos; Elétrica: 10.000 ciclos	<5% desvio de parâmetro
Quebra de curto-circuito	Icu (final), Ics (serviço) em tensão CC nominal	Interrupção bem-sucedida, sem soldagem por contato
Corrente crítica de carga CC	Verificação dos limites de tempo de arco	Nenhum arco excessivo dentro da faixa nominal
Verificação de explosão magnética	Tempo de extinção do arco, integridade da câmara de arco	Duração do arco <10 ms, sem violação da câmara
Ambiental	Calor úmido, frio, calor seco, vibração	Funcional após condicionamento

Padrões de inspeção e controle de qualidade de fábrica

CQ de material recebido (IQC)

Material	Itens de inspeção	Plano de Amostragem	Equipamento
Dicas de contato de tungstênio	Densidade, dureza, teor de prata, tolerância dimensional	Por lote	Espectrômetro, testador de dureza, CMM
Ímãs NdFeB	Remanência, coercividade, coeficiente de temperatura, chapeamento	Por lote	Histeresegráfico, bobina de Helmholtz
Placas cerâmicas	Rigidez dielétrica, resistência ao choque térmico, dimensões	Por lote	Testador dielétrico, câmara de choque térmico
Portadores de cobre	Condutividade, dureza, espessura do revestimento	Por lote	Medidor de condutividade, micrômetro, XRF
Plástico termoendurecível	Conteúdo de vidro, viscosidade, tempo de cura, inflamabilidade	Por lote	DSC, indexador de fluxo de fusão, aparelho UL 94

Controle de qualidade em processo (IPQC)

Estação	Parâmetros de controle	Freqüência	Método
Brasagem de contato	Temperatura 800-850°C, atmosfera, resistência conjunta	A cada 100 unidades	Termopar, testador de cisalhamento, metalografia
Colocação do ímã	Verificação de polaridade, densidade de fluxo, alinhamento	Cada unidade	Medidor de fluxo, sistema de visão
Montagem da calha de arco	Espaçamento entre placas, alinhamento magnético, geometria do corredor	A cada 50 unidades	Medidores de passagem/não passagem, mapeamento de densidade de fluxo
Calibração do mecanismo	Velocidade de abertura, pressão de contato, força de disparo	Cada unidade	Câmera de alta velocidade, medidor de força, bancada automatizada
Teste de unidade de disparo	Curva tempo-corrente, disparo instantâneo, compensação ambiente	Cada unidade	Testador de injeção primária (10.000A), registro de dados

Controle de qualidade final (FQC) e controle de qualidade de saída (OQC)

Item de teste	Padrão	Tamanho da amostra
Verificação de marcação de polaridade	Marcação correta da direção +/-/corrente	100%
Resistência de contato	<1mΩ por pólo	100%
Tensão suportável dielétrica	2,5kV CA/1min	100%
Resistência de isolamento	>100MΩ a 500V CC	100%
Características de disparo	Verificação de 1,05×In, 1,25×In, 5×In, 10×In	100%
Função de explosão magnética	Teste de extinção de arco em corrente nominal	100%
Operação mecânica	10 ciclos ON-OFF, operação suave	100%
Inspeção visual e dimensional	Folga, fuga, permanência de marcação	100%
Amostragem de alta corrente	Verificação da capacidade de interrupção (10kA)	NQA 0,65
Integridade da embalagem	Teste de queda, vibração (ISTA 3A)	Por lote

Infraestrutura de produção e capacidade de fabricação

Equipamento de produção avançado

Categoria de equipamento	Especificação da máquina	Função	Capacidade
Fabricação de contato	Forno de brasagem a vácuo (10⁻³ mbar, 900°C)	Brasagem de contato tungstênio-prata	5.000 contatos/dia
Conjunto magnético	Colocação automatizada de ímã com detecção de polaridade	Integração magnética NdFeB, verificação de fluxo	3.000 assembleias/dia
Produção de rampa de arco	Prensagem de placa cerâmica, queima, metalização	Fabricação de placa divisora	10.000 placas/dia
Montagem do Mecanismo	Células de montagem de mão de obra	Montagem de alta velocidade, calibração	2.000 unidades/dia por linha
Equipamento de teste	Conjunto de teste de injeção primária (capacidade de 20.000 A DC)	Verificação de viagem de alta corrente	300 unidades/dia
	Câmara de teste de extinção de arco (imagem de alta velocidade)	Análise do comportamento do arco, verificação de ruptura	50 unidades/dia
	Câmara de testes ambientais (temperatura, umidade, vibração)	Conformidade com IEC 60068-2	100 unidades/dia

Capacidade de produção e prazos de entrega

Categoria de produto	Capacidade Mensal	Prazo de entrega padrão	Capacidade de pedido urgente
CC MCB 1P/2P (10A-63A, 250V-500V)	200.000 unidades	4-5 semanas	5 dias
CC MCB 4P (63A-125A, 1000V)	100.000 unidades	4-5 semanas	7 dias
MCCB CC (125A-400A, 500V-1000V)	30.000 unidades	4-5 semanas	10 dias
MCCB CC (630A-1600A, 1000V-1500V)	10.000 unidades	4-5 semanas	2 semanas
DC de alta tensão (1500V+, especializado)	Base do projeto	8-12 semanas	4 semanas

Estrutura da Equipe Técnica e de Engenharia

Departamento	Pessoal	Experiência	Responsabilidades
Engenharia de P&D	5 engenheiros	Física de arco DC, simulação de campo magnético, materiais de contato, eletrônica de potência	Desenvolvimento de novo disjuntor DC, portfólio de patentes (mais de 35 patentes), inovação HVDC
Engenharia de Processos	20 engenheiros	Brasagem a vácuo, montagem magnética, processamento cerâmico, automação	Otimização da produção, melhoria do rendimento (>98%), integração da Indústria 4.0
Teste e validação	15 engenheiros	Testes DC de alta corrente, análise de extinção de arco, simulação ambiental, EMC	Coordenação de testes de tipo (IEC 60947-2), análise de falhas, certificação
Engenharia de Aplicação	12 engenheiros	Projeto solar fotovoltaico, sistemas de armazenamento de bateria, carregamento de veículos elétricos, microrredes CC	Suporte técnico ao cliente, projeto de sistema, coordenação seletiva
Garantia de qualidade	30 técnicos	ISO 9001, ISO 14001, controle estatístico de processos, laboratório de metrologia	Auditoria de fornecedores, auditoria de processos, ação corretiva, gerenciamento de calibração

Por que nossa fabricação de disjuntores CC se destaca

Nossa unidade de produção representa15 anos de especialização na proteção de circuitos CC, fornecendo disjuntores que excedem os padrões globais através de:

Experiência em física de arco: Projetos proprietários de explosão magnética com geometria de força Lorentz otimizada, alcançando extinção de arco <10ms a 1500V DC

Integração vertical: Brasagem de contato interna de tungstênio-prata, montagem de ímã NdFeB e fabricação de calha de arco cerâmico garantindo controle de qualidade completo

Testando infraestrutura: Mais de US$ 4 milhões investidos em laboratórios de corrente contínua de alta corrente capazes de testes de interrupção de 20.000 A, imagens de extinção de arco em alta velocidade (100.000 fps) e simulação ambiental

Foco em energia renovável: Projetos especializados para energia solar fotovoltaica (1000V-1500V), armazenamento de bateria (proteção bidirecional) e carregamento de veículos elétricos (alta resistência a inrush)

Inovação de estado sólido: Desenvolvimento de disjuntores CC baseados em semicondutores para operação <1ms em aplicações críticas de proteção de baterias

Para especificações técnicas, coordenação de proteção solar fotovoltaica, projeto de sistema de armazenamento de bateria ou agendamento de auditoria de fábrica, nossa equipe de engenharia fornece consultoria direta para garantir que seus sistemas de energia CC atendam aos requisitos de segurança e aos objetivos de confiabilidade operacional.

View as

Disjuntor em caixa moldada 1000V DC

CDADA é um fabricante confiável na China, pode oferecer disjuntores em caixa moldada 1000V DC em todo o mundo. É de até 800A, em conformidade com IEC, para redes solares fotovoltaicas e CC. Opções 2P/4P, interrupção de 20–40kA, com isolamento e acessórios. Montagem em DIN ou painel. Aprovado por integradores solares globais.

Veja mais >> Enviar consulta >>

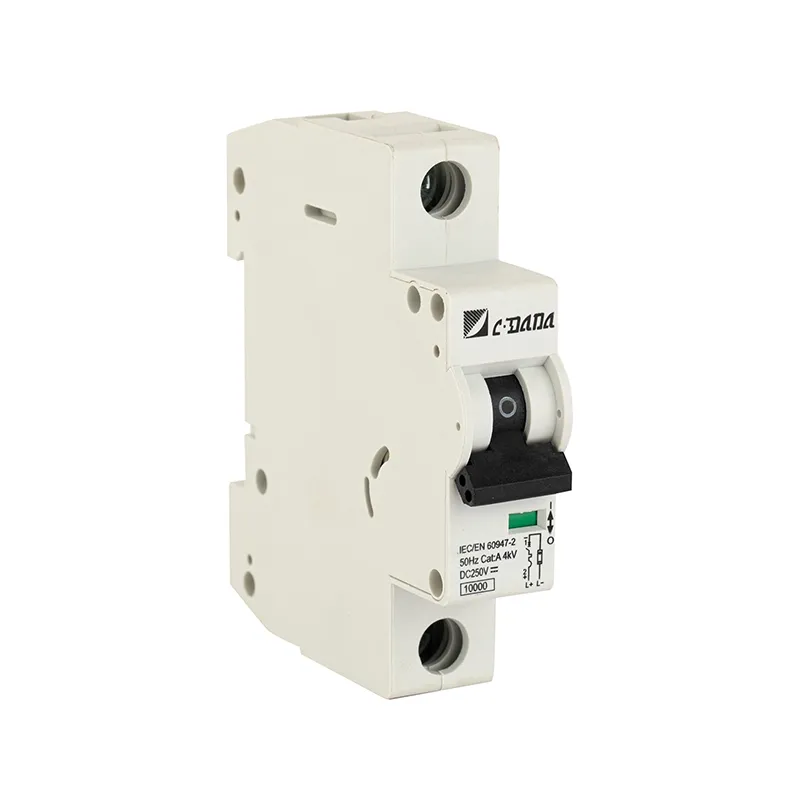

interruptor diminuto da C.C. 250V
