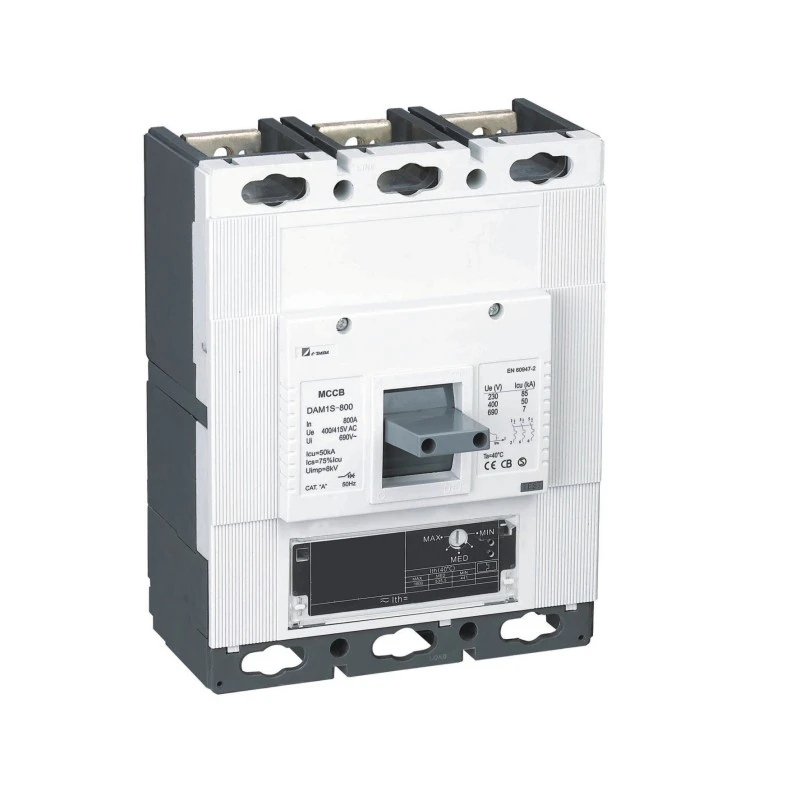

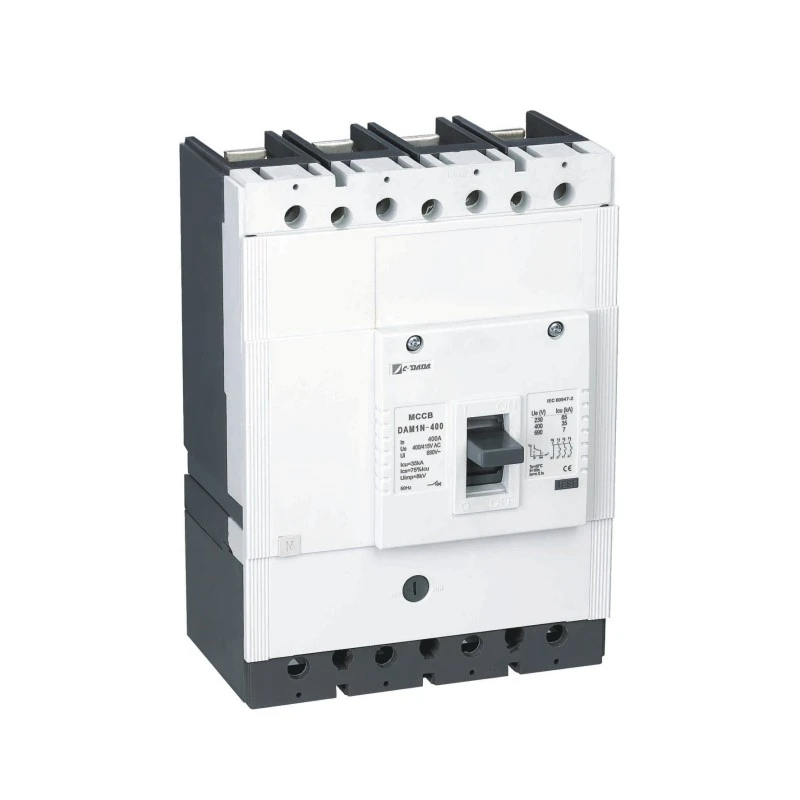

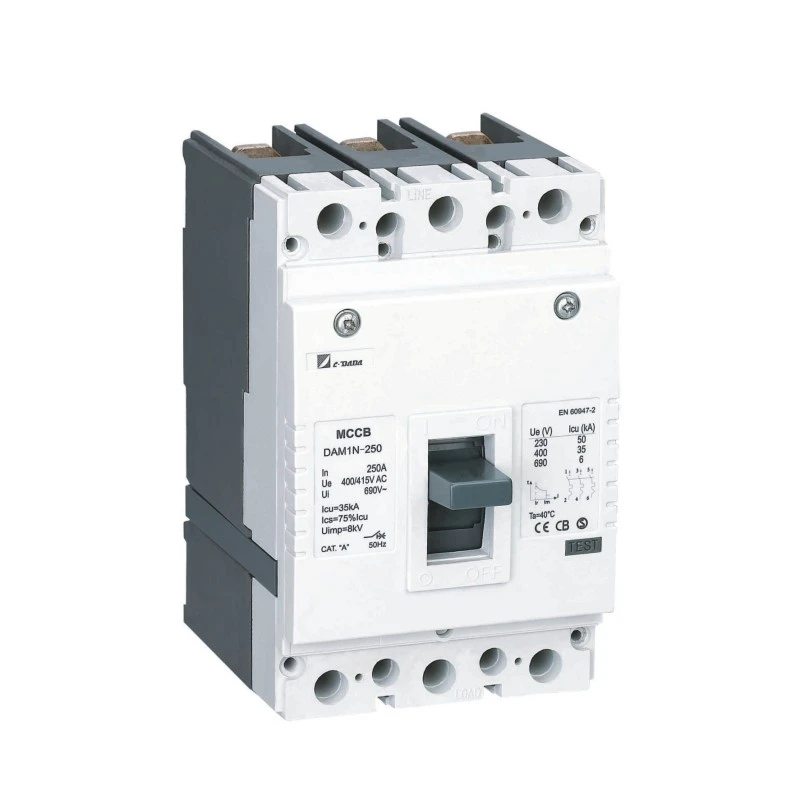

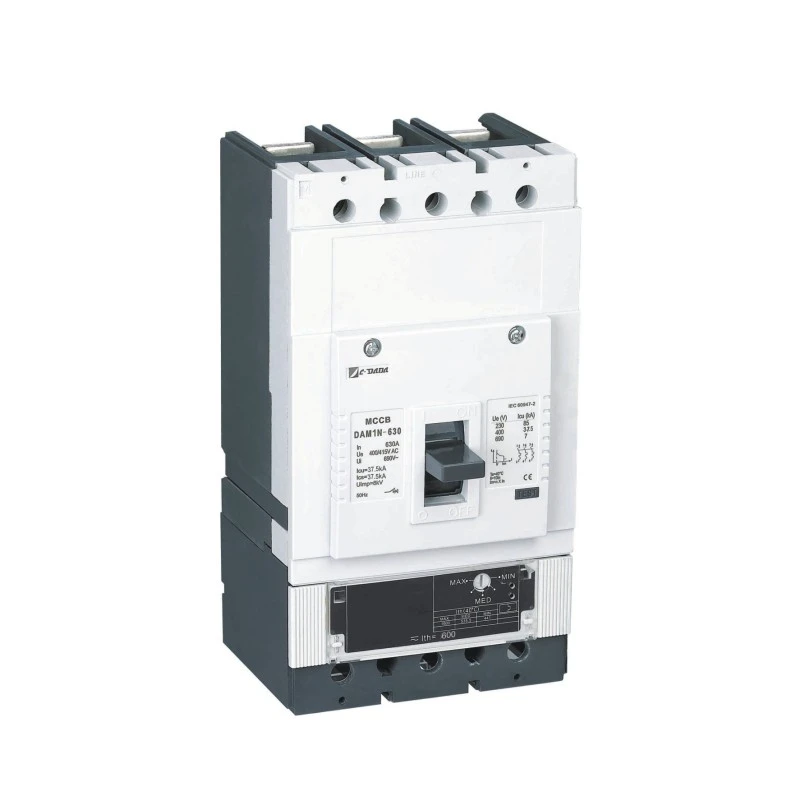

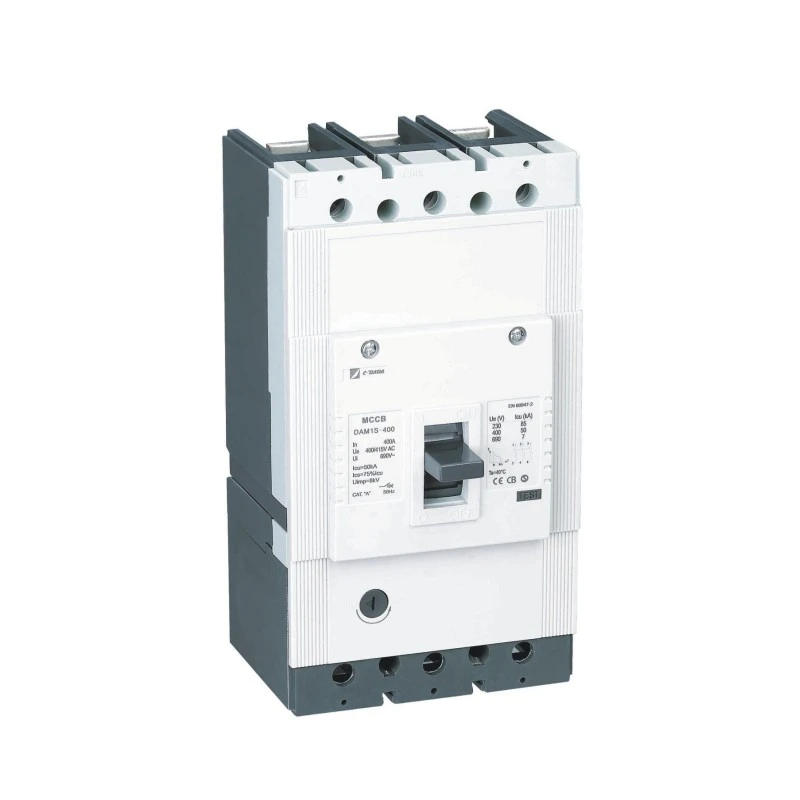

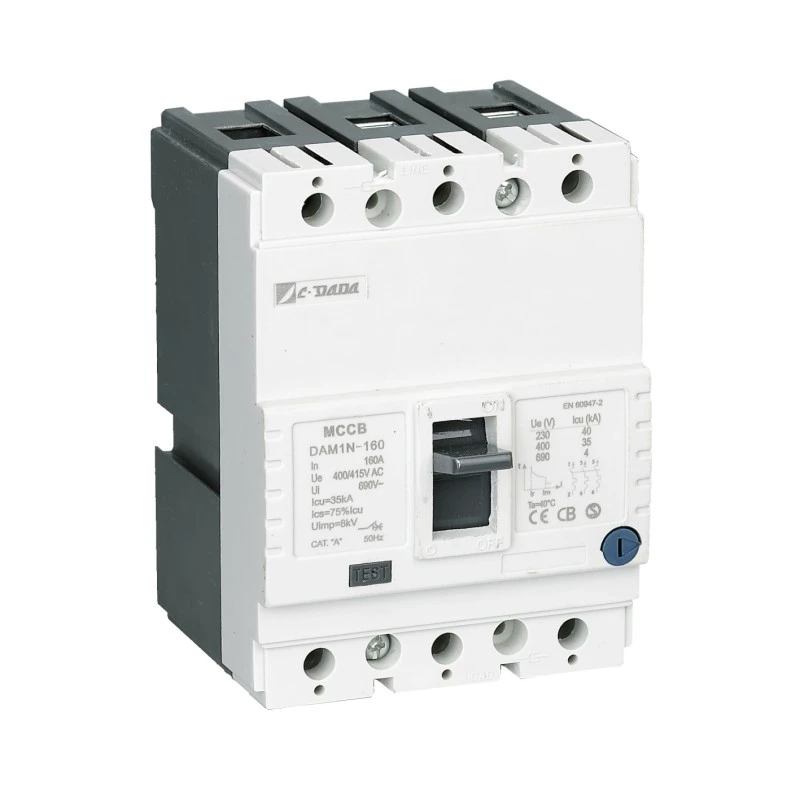

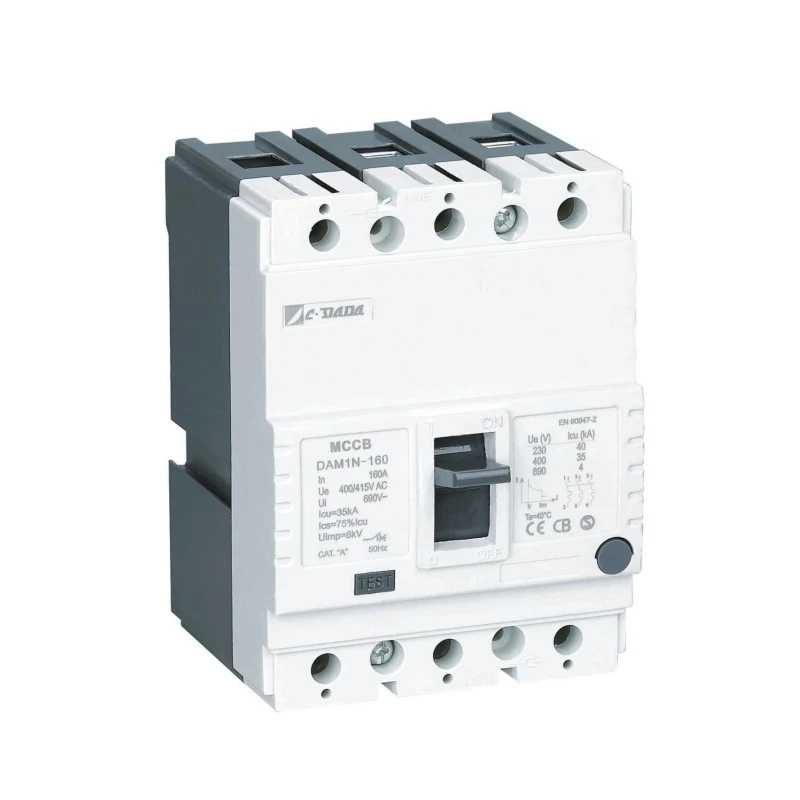

Disjuntor em caixa moldada com ajuste térmico

O disjuntor em caixa moldada termicamente ajustável da série DAM1 da Shanghai DADA Electric CO., LTD. foi projetado para atender aos padrões de classe mundial, fornecendo proteção robusta contra condições de sobrecarga e curto-circuito. Com uma faixa de configuração térmica ajustável de 70% a 100% de In, este disjuntor pode ser ajustado para atender às necessidades específicas de sua aplicação.

Disponível em configurações 3P e 4P, com classificação de até 1600A a 400V/415V, ele vem com certificações globais como ASTA, KEMA, CE, CB, SEMKO e RoHS, garantindo conformidade em diversas regiões.

Parâmetros elétricos do disjuntor em caixa moldada termicamente ajustável DAM1

Especificações principais

Modelo: MCCB térmico ajustável da série DAM1

Tipo: Disjuntor em caixa moldada (MCCB)

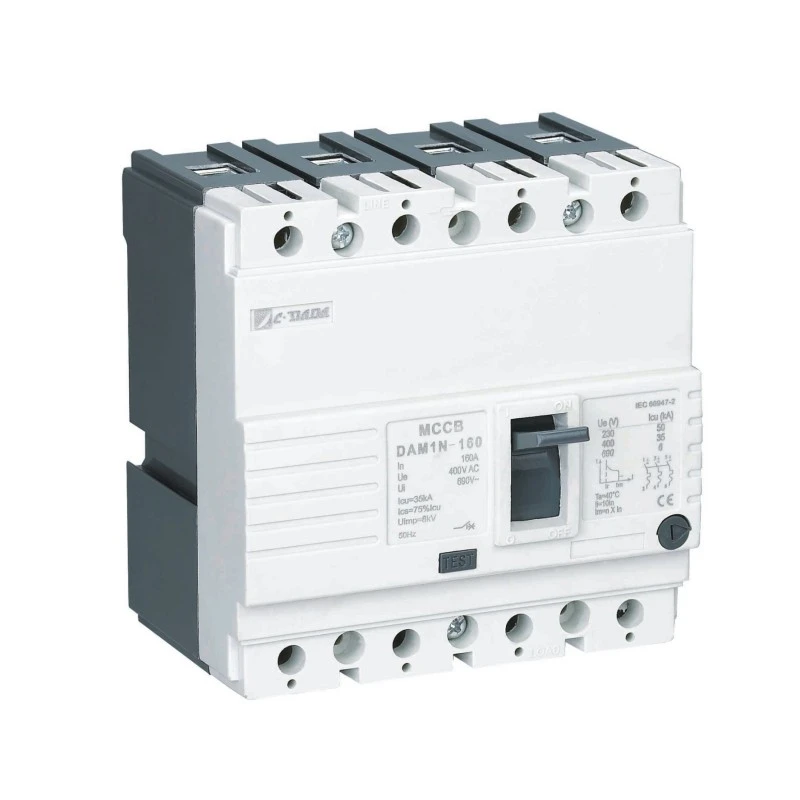

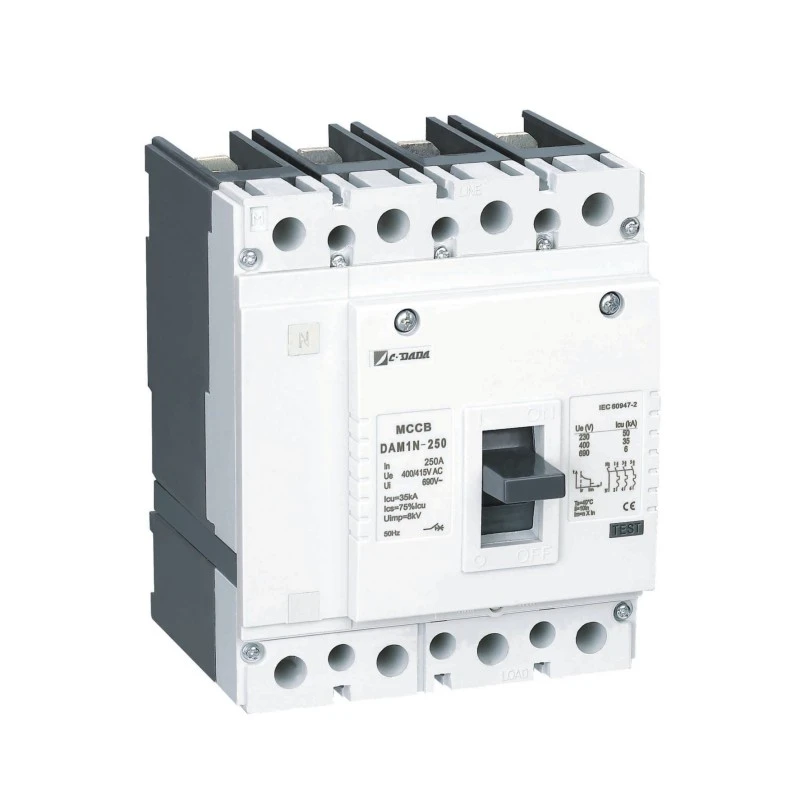

Pólos: 3P / 4P

Tensão nominal (Ue): 400V / 415V CA

Corrente nominal (entrada): 16A – 1600A

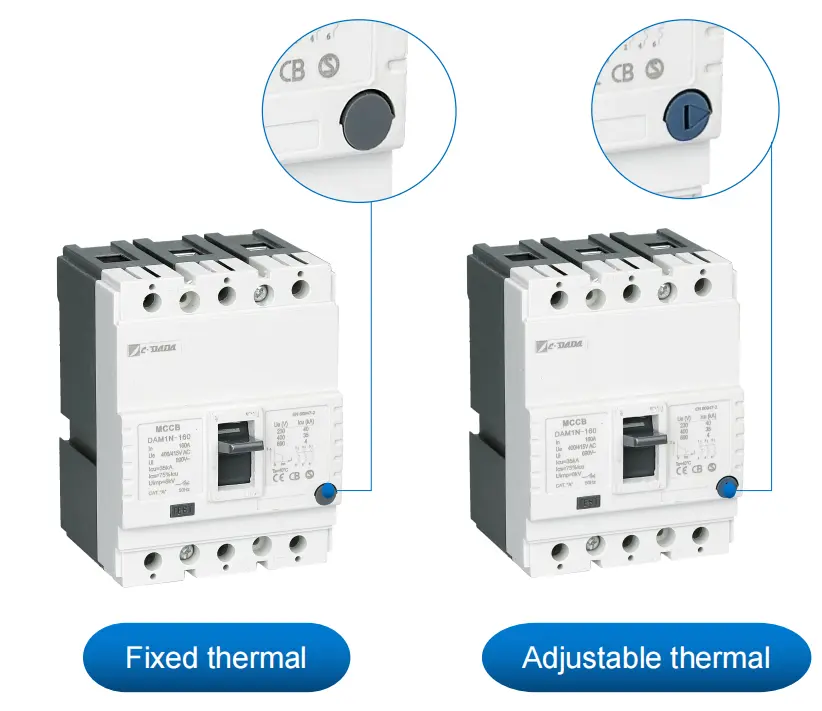

Configuração térmica ajustável: 70% - 100% In

Certificações: ASTA, KEMA, CE, CB, SEMKO, RoHS

Tamanhos de quadro: 6 tamanhos de quadro

Recursos adicionais: botão push-to-trip, contatos principais e de arco separados

Princípio de funcionamento e mecanismo de proteção

★ Proteção Térmica (Sobrecarga)

O elemento térmico da série DAM1 utiliza uma tira bimetálica que se dobra quando aquecida por sobrecorrente sustentada (> corrente nominal). Ao ajustar a configuração térmica entre 70% e 100% de In, os usuários podem personalizar o tempo de resposta do disjuntor para evitar disparos incômodos e, ao mesmo tempo, garantir uma proteção eficaz.

★ Botão Push-to-Trip

Para fins de teste, o botão push-to-trip permite o disparo manual do disjuntor, verificando sua integridade operacional sem a necessidade de induzir uma condição de falha real.

★ Contatos principais e de arco separados

Para aumentar a durabilidade e o desempenho, a série DAM1 apresenta contatos principais e de arco separados. Este design garante que os contatos principais estejam protegidos durante eventos de alta corrente, prolongando a vida útil do disjuntor.

Cenários de aplicação

O disjuntor em caixa moldada termicamente ajustável (MCCB) DAM1 é ideal para uma ampla gama de aplicações onde o controle preciso da proteção contra sobrecarga é essencial. Estes incluem:

★ Plantas Industriais: Garantir operação estável em siderúrgicas, fábricas de produtos químicos e plataformas de petróleo.

★ Edifícios Comerciais: Proteção de sistemas elétricos em shopping centers, edifícios de escritórios e hotéis.

★ Utilidades: Distribuição confiável em subestações e redes elétricas.

★ Data Centers: Manutenção do tempo de atividade em infraestruturas críticas de TI.

Por que escolher CDADA?

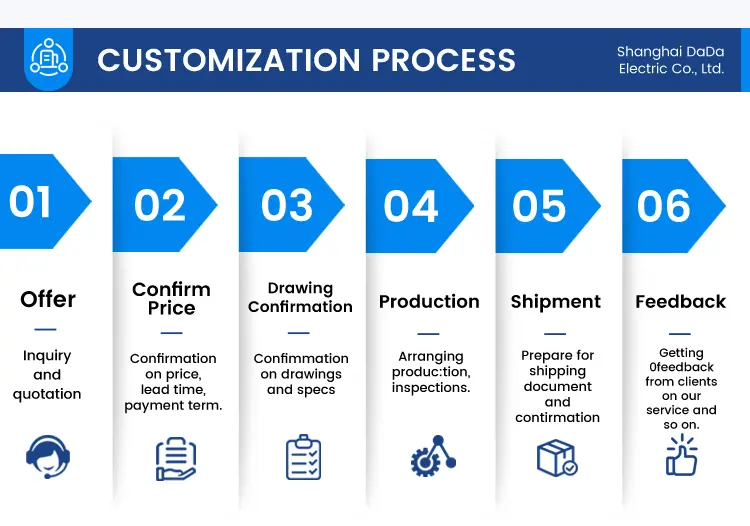

1. Temos uma equipe profissional de P&D, temos um processo de desenvolvimento padrão. Pode fornecer excelente serviço personalizado.

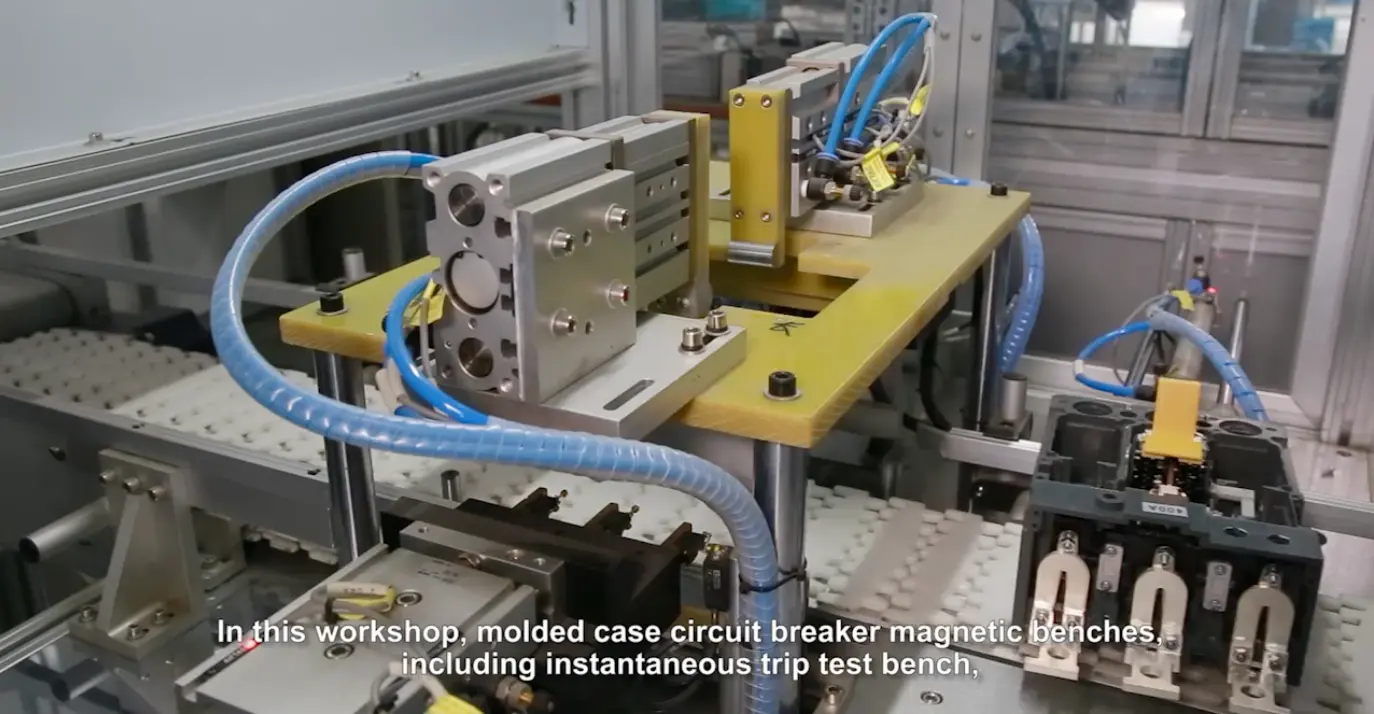

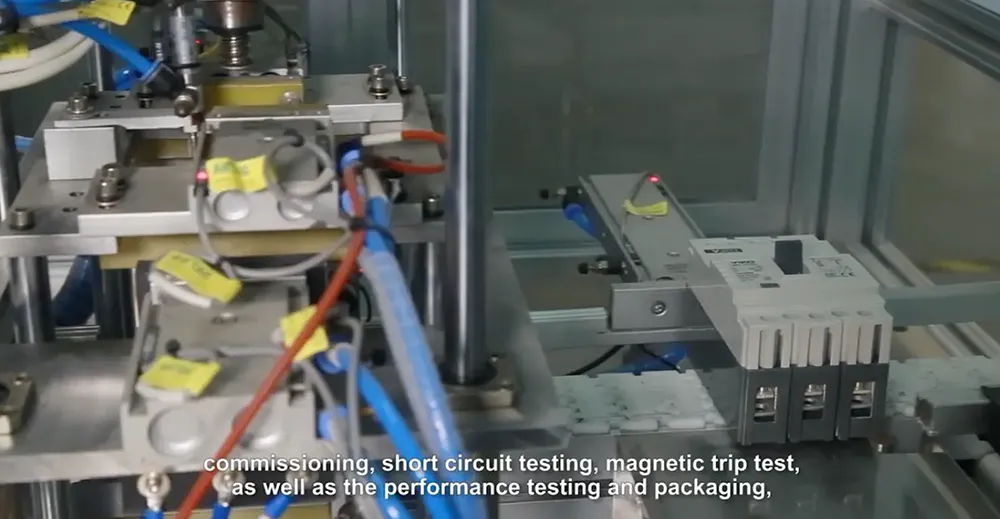

2. Produzimos disjuntor por linha de produção automática, agora temos 6 linhas de produção automáticas. E a capacidade diária é superior a 1000 unidades.

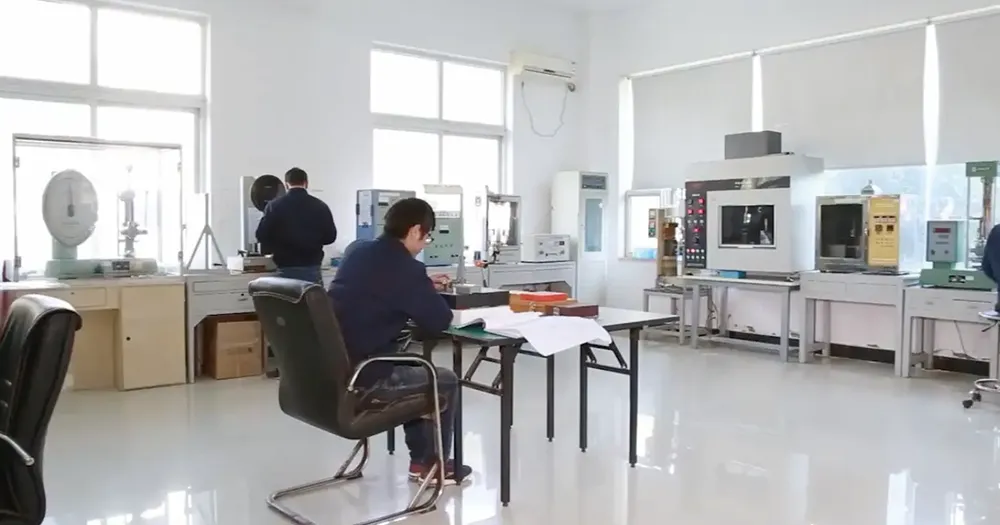

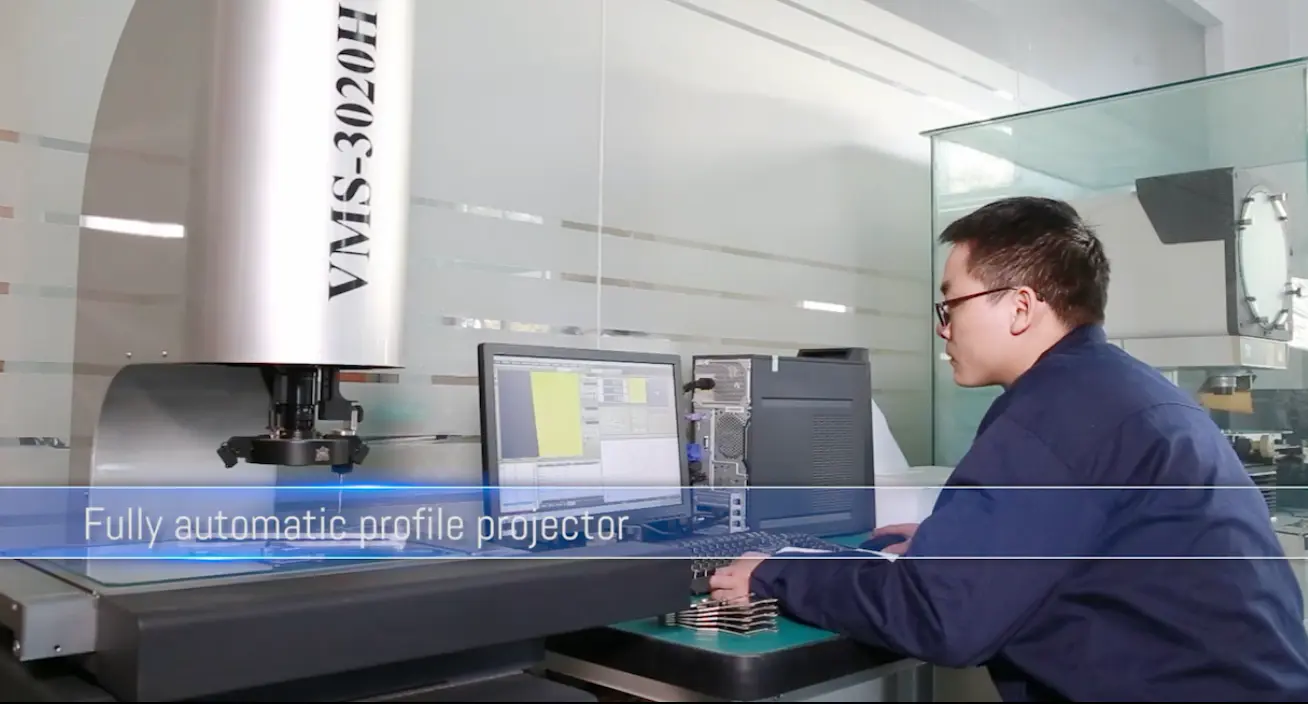

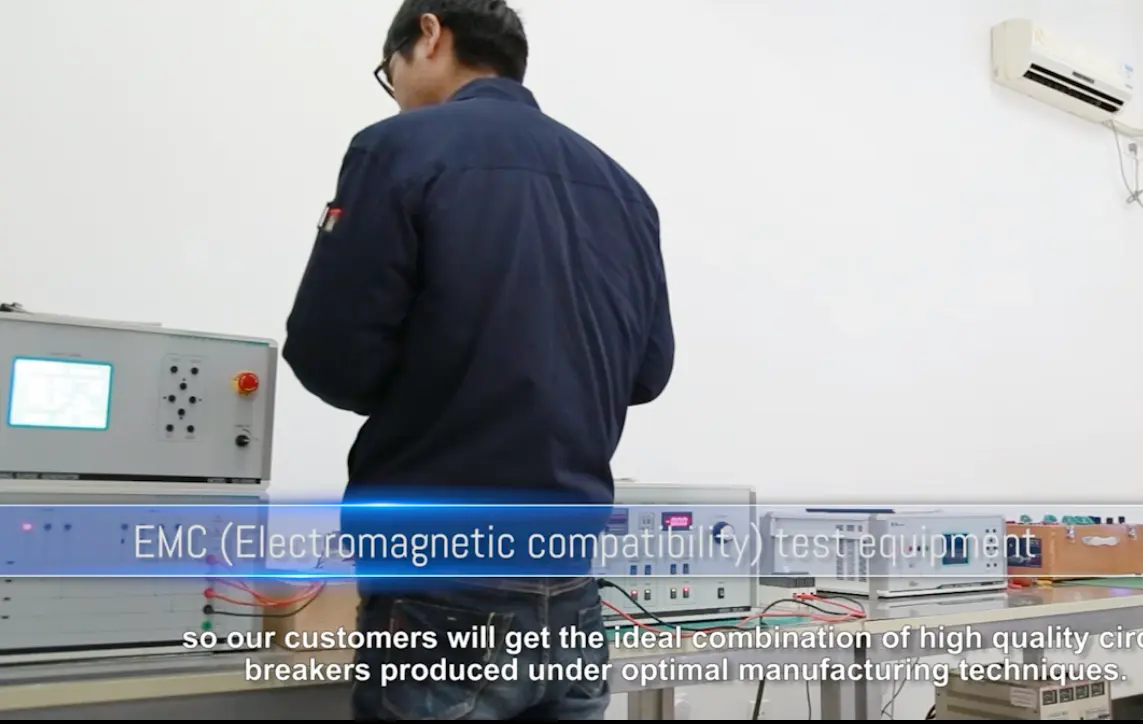

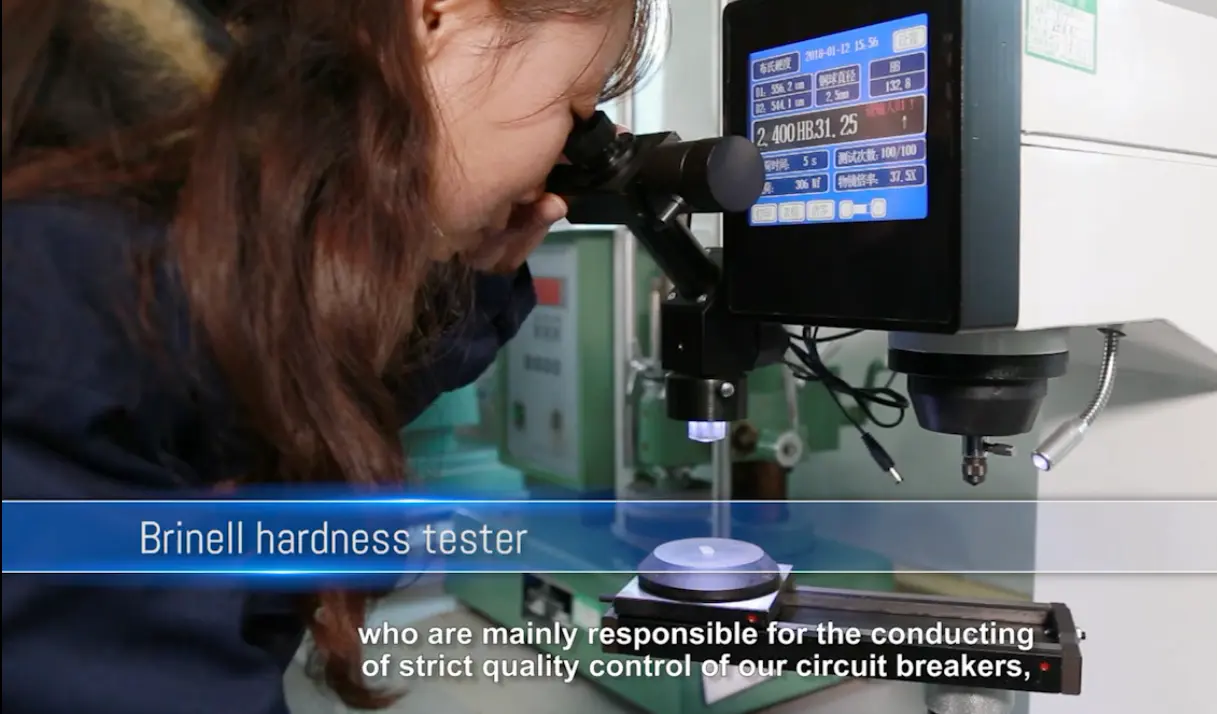

3. Temos um laboratório totalmente funcional, nosso laboratório pode ser testemunhado, podemos fazer carga térmica, magnética e limite de disparo, vida útil do mecanismo, EMC em nosso laboratório.

4. Tendo obtido CB,CE,SEMKO,KEMA, ASTA,ROHS,SASO,CCC global

Perguntas frequentes

Q1: Qual é a faixa de configuração térmica ajustável para o MCCB DAM1?

A1: A configuração térmica na série DAM1 pode ser ajustada entre 70% e 100% de In, permitindo um controle preciso sobre a proteção contra sobrecarga.

Q2: O disjuntor em caixa moldada termicamente ajustável DAM1 pode ser usado em configurações de 3 e 4 polos?

A2: Sim, a série DAM1 está disponível em configurações 3P e 4P, tornando-a adequada para diversas aplicações.

Q3: O MCCB DAM1 vem com algum recurso adicional para teste ou manutenção?

A3: Sim, a série DAM1 inclui um botão push-to-trip para fácil teste e verificação da funcionalidade do disjuntor sem induzir uma condição de falha.

Q4: Como o MCCB DAM1 lida com curtos-circuitos?

A4: A série DAM1 inclui um mecanismo de disparo magnético que fornece proteção instantânea contra curtos-circuitos, garantindo rápida desconexão de correntes de falha.

Q5: Há algum acessório disponível para o MCCB DAM1?

R5: Sim, uma ampla gama de acessórios está disponível, incluindo contatos de alarme, contatos auxiliares, disparadores de subtensão e mecanismos de operação elétricos, aumentando a flexibilidade e funcionalidade do disjuntor.
