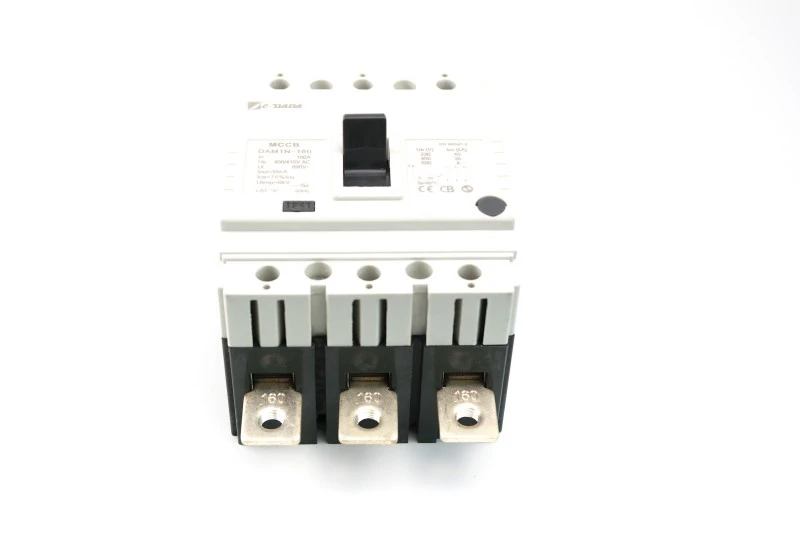

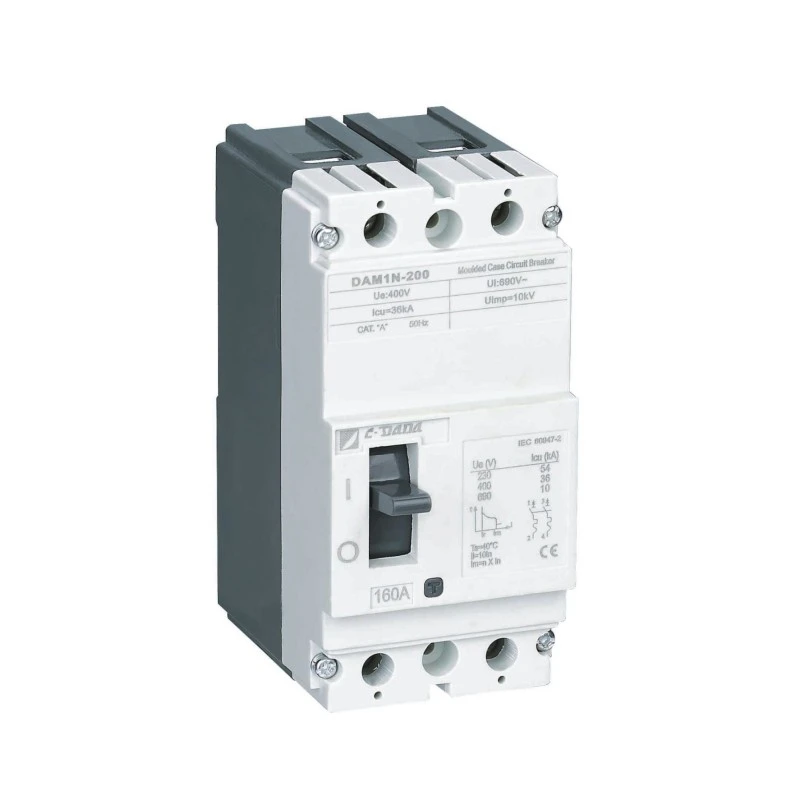

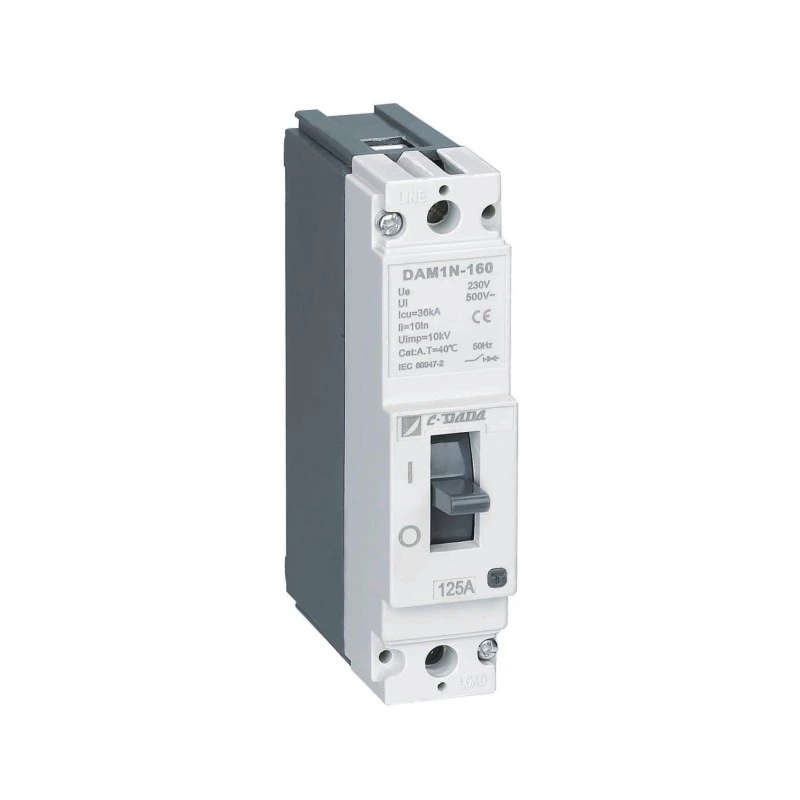

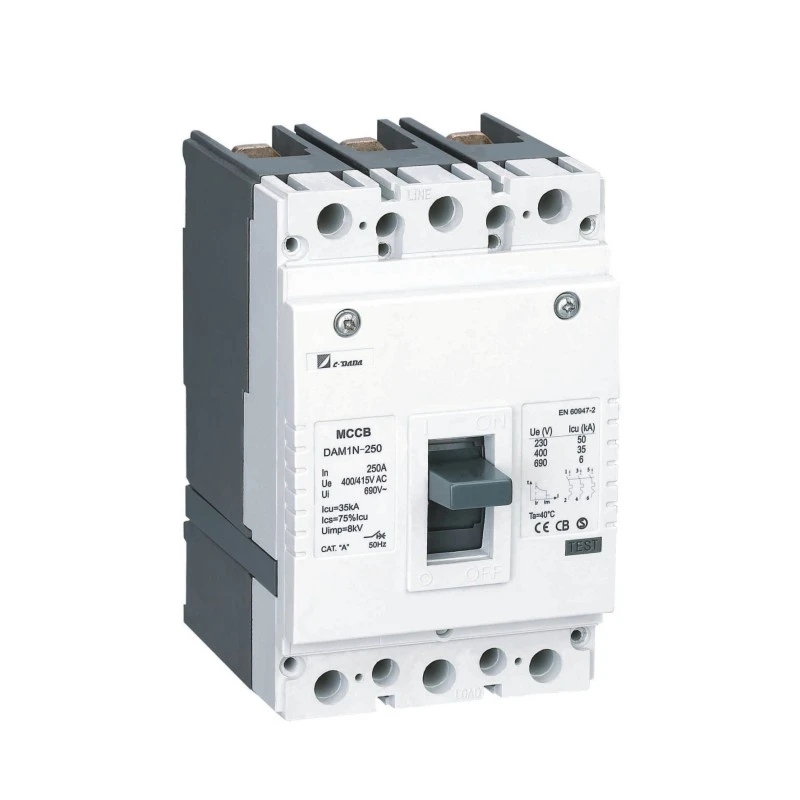

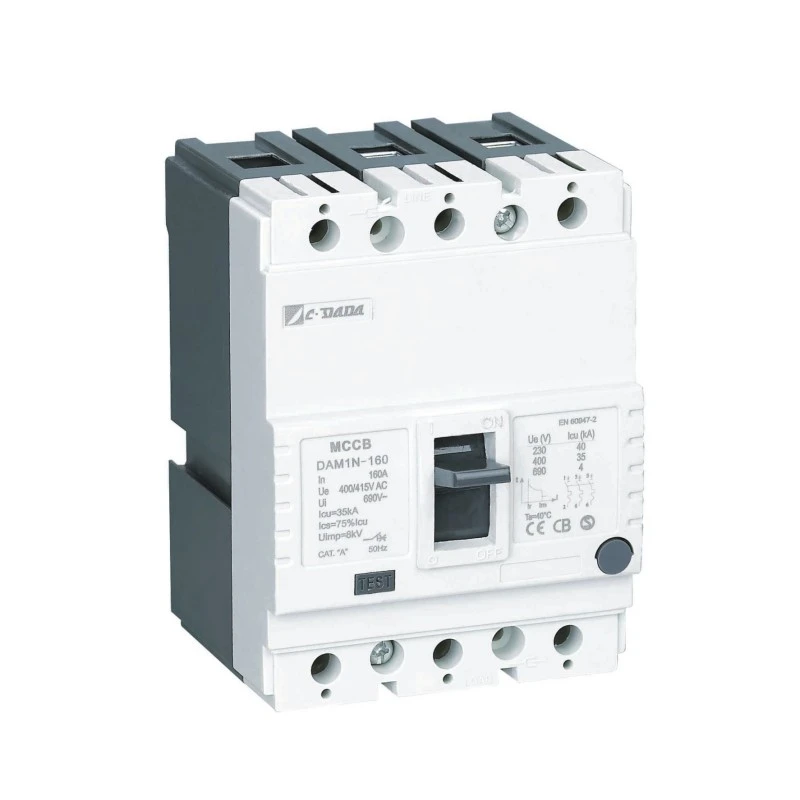

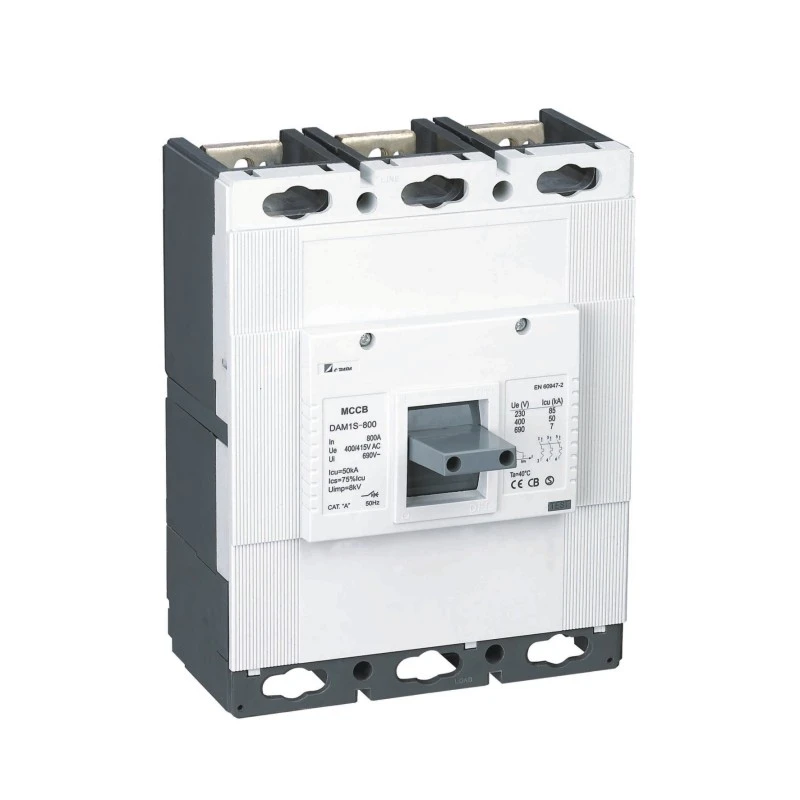

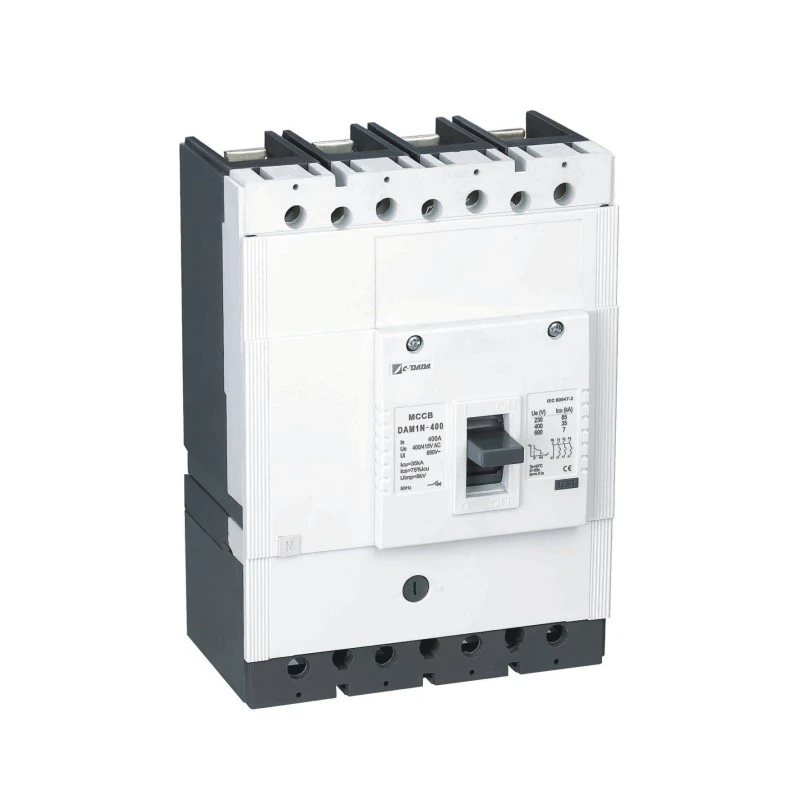

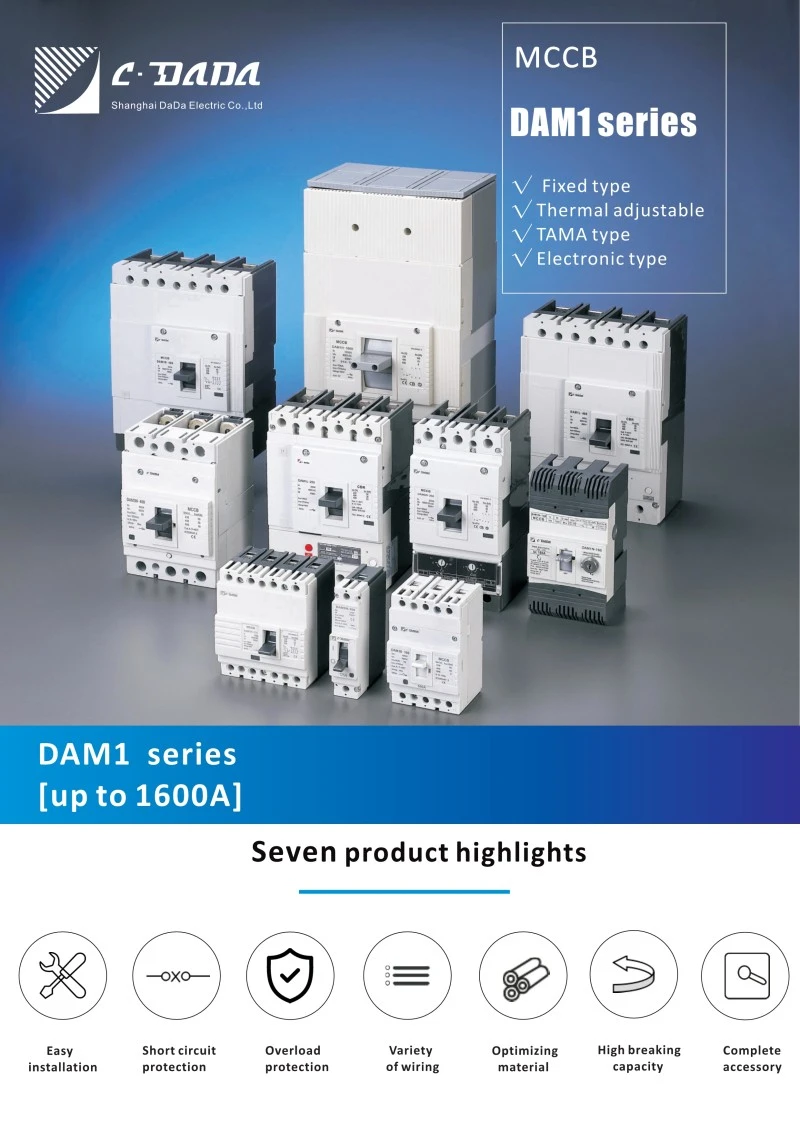

Disjuntor em caixa moldada tipo fixo

Os disjuntores em caixa moldada tipo fixo CDADA (MCCB) da série DAM1 atendem às necessidades de qualquer aplicação, desde pequenos usuários até transformadores industriais e instalação de distribuição.

A série DAM1 possui sete tamanhos de estrutura, até 1600A, capacidade de interrupção de até 100 kA, tensão operacional de até 1000 Volts, atende facilmente a uma variedade de necessidades abrangentes de acessórios elétricos e mecânicos e fornece uma variedade de soluções de instalação para maximizar as necessidades de qualquer sistema de energia.

Com certificação global KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 é a melhor escolha para fábricas de eletrodomésticos e OEM em todo o mundo.

Especificações principais

Parâmetros elétricos do disjuntor em caixa moldada DAM1 MCCB

● Teste Icu:O-t-CO(O:Manobra aberta,CO:Manobra Fechar-Abrir,t:Tempo de espera)

● Teste Ics:O-t-CO-t-CO(O:manobra aberta,CO:manobra Fechar-Abrir,t:Tempo de espera)

★ Posição ON/I: Indica que os contatos do disjuntor estão fechados. Nesta posição, a alavanca do disjuntor está na posição superior

★ Posição TRIP: Indica que o disjuntor está aberto devido a alguma falha (sobrecarga ou curto-circuito). Neste caso, a alavanca do disjuntor está na posição intermediária entre as posições ON e OFF. Para colocar o disjuntor, que está na posição de disparo, na posição ON; empurre a alavanca do disjuntor para baixo conforme mostrado pelo sinal OFF

O disjuntor deve ser ajustado com som de "clique". Depois disso, puxe a alavanca conforme mostrado pelo sinal ON para fechar o disjuntor

★ Posição OFF/0: Indica que os contatos do disjuntor estão abertos. Desta forma, a alavanca do disjuntor fica na posição inferior.

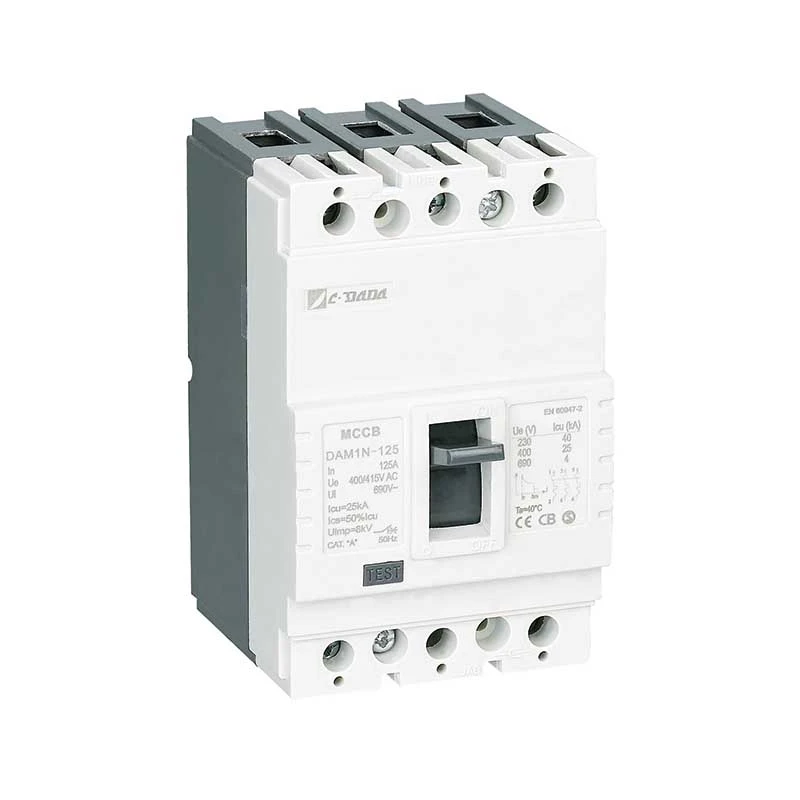

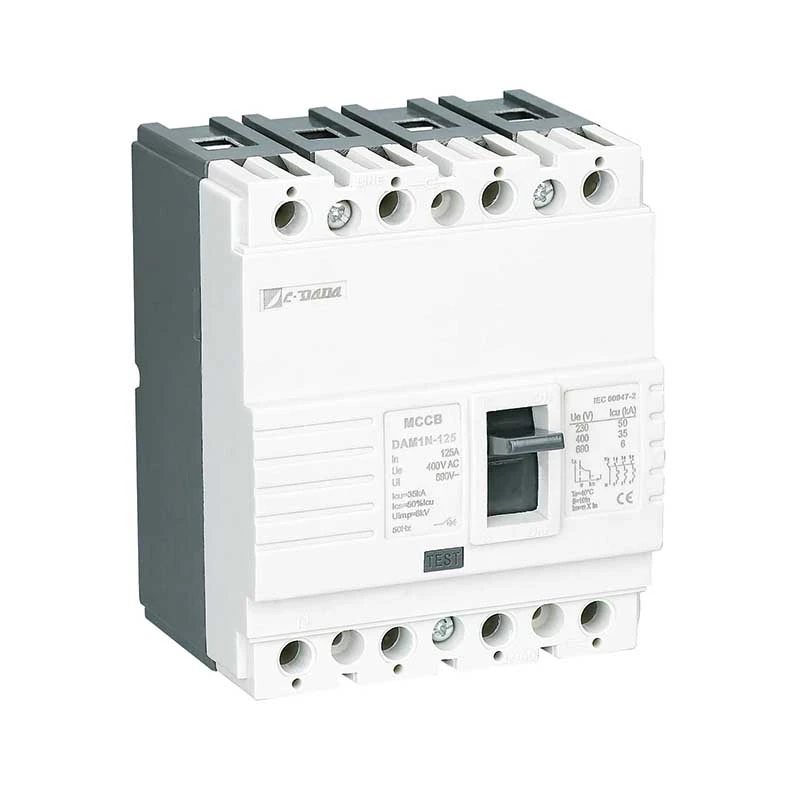

Parâmetros físicos do disjuntor em caixa moldada DAM1-125 MCCB

Princípio de funcionamento e mecanismo de proteção

★ Proteção Térmica (Sobrecarga)

A tira bimetálica dobra quando aquecida por sobrecorrente sustentada (> corrente nominal). A velocidade de curvatura é proporcional à magnitude da corrente, garantindo disparo em tempo inverso que imita o comportamento térmico do cabo, evitando disparos incômodos e protegendo o equipamento.

★ Proteção Magnética (Curto-Circuito)

Durante um curto-circuito (por exemplo, fase-fase ou fase-terra), um campo magnético de alta corrente puxa instantaneamente o êmbolo do solenóide, liberando o mecanismo de trava em milissegundos – cortando a corrente de falha antes que ocorra dano térmico.

Vantagens do produto

★ Corpo e Capa:

Resina de poliéster de fibra de vidro foi utilizada como material de corpo e cobertura de acordo com a norma EN 60512-20-2. Este material, denominado BMC (Bulk Molding Compound) na literatura, é preferido devido aos altos valores elétricos e mecânicos e pode resistir continuamente a uma temperatura de 160°C. O material BMC não queima quando em contato com o fio a uma temperatura de 960°C de acordo com a IEC 695-2-1

Bimetal: Bimetal é um material que consiste na combinação de duas placas metálicas com diferentes coeficientes de extensão contra o calor. A corrente que passa pelo disjuntor aquece o bimetal. Devido ao efeito deste calor. o bimetal se curva em direção à placa menos extensa. Como o calor aumenta à medida que a corrente que passa pelo disjuntor aumenta, o bimetal aquece mais e se curva mais. Desta forma, controla o mecanismo de abertura para abrir o disjuntor.

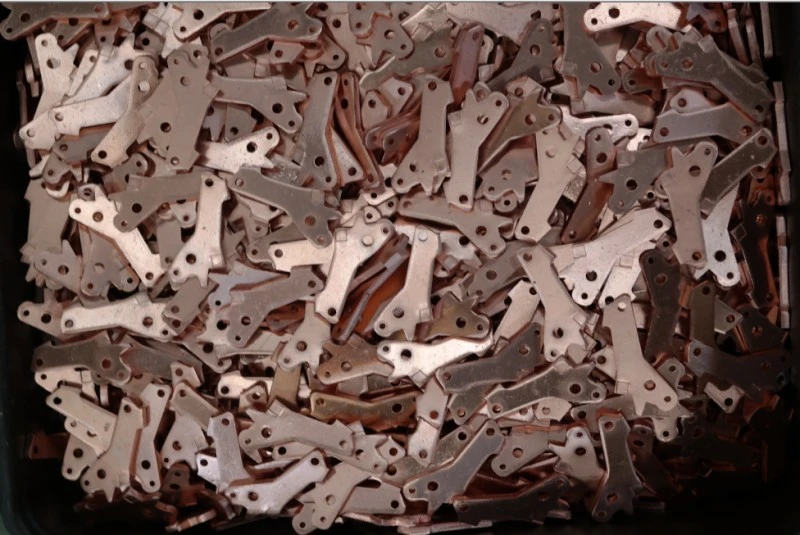

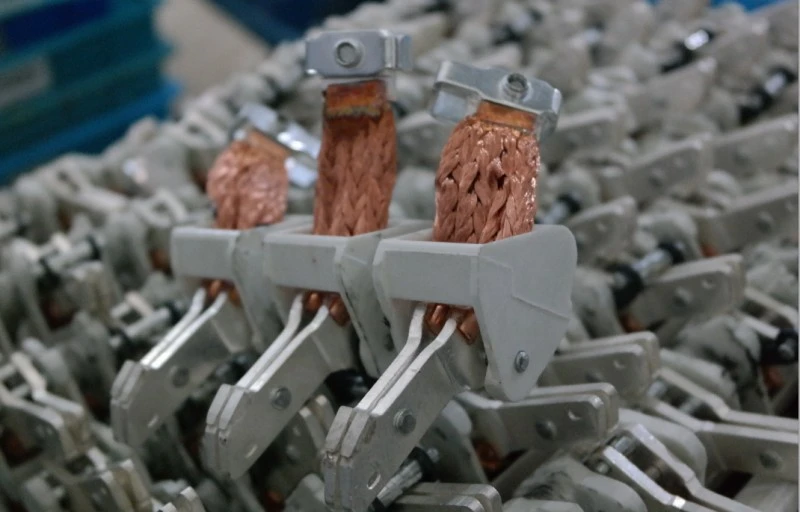

★ Contatos:

A liga de contato é determinada para disjuntores considerando os valores e a construção da corrente quebrada e transportada. Geralmente, contatos de liga de prata, grafite, níquel e volfrâmio são usados ​​em disjuntores. Os contatos, que são feitos de ligas de prata-grafite com uma estrutura mais lisa, são usados ​​em contatos fixos (inferiores), contatos de volfrâmio de prata, que são mais duros, são usados ​​em contatos móveis (superiores). Foi garantida uma estrutura estampada nos contatos móveis. Desta forma, os contatos estampados e de liga dura ocupam um lugar nos contatos fixos macios em cada abertura-fechamento.

Desta forma, é garantida a menor resistência. O contato móvel deve tocar muito bem o contato fixo para ter baixa resistência de contato. No entanto, a força excessiva de pressão de contato resulta em danos aos contatos em um período mais curto do que o normal. As ligas de contato são muito importantes para um fechamento e abertura saudável.

★ Célula Extintora de Arco (Separador):

Os separadores são utilizados para extinguir o arco que se forma durante a operação do disjuntor operando sob energia. Enquanto o contato móvel é separado do contato fixo, a corrente continua a fluir entre os contatos por um tempo e isso é chamado de arco. Este arco deve ser extinto em muito pouco tempo

★ Extinção do Arco:

O arco é empurrado em direção aos separadores devido ao campo magnético formado ao redor do arco. Desta forma, o arco é estendido e torna-se fino e quebrado entre as placas separadoras (Figura 5). Devido à característica do material utilizado nas paredes laterais dos separadores, sai um gás devido à alta temperatura causada pelo arco. Este gás tem um efeito importante na extinção do arco.

Aplicativo

O disjuntor em caixa moldada tipo fixo (MCCB) CDADA DAM1 é confiável em infraestruturas críticas:

★ Industrial: Siderúrgicas, plataformas de petróleo e gás, fábricas de produtos químicos

★ Saúde: Quadros principais e de subdistribuição do hospital

★ Transporte: sinalização ferroviária, sistemas de bagagem em aeroportos

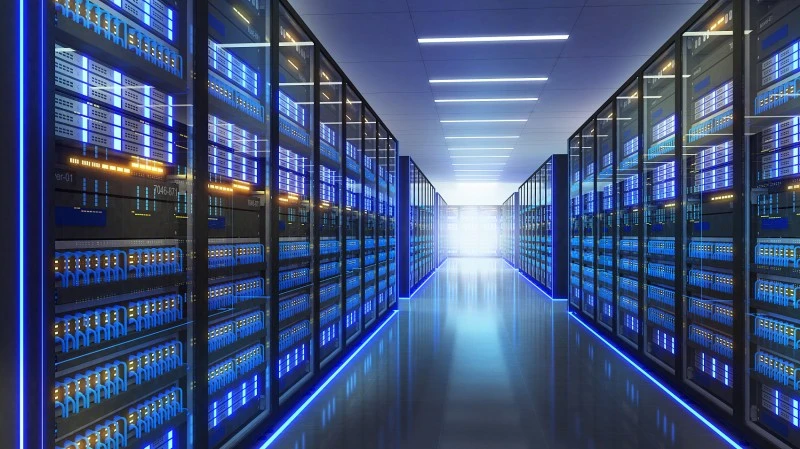

★ Comercial: Arranha-céus, data centers, shopping centers, centros de convenções

★ Locais Públicos: Teatros, estádios, edifícios governamentais

Vantagens de instalação e manutenção

★ Fácil Integração:

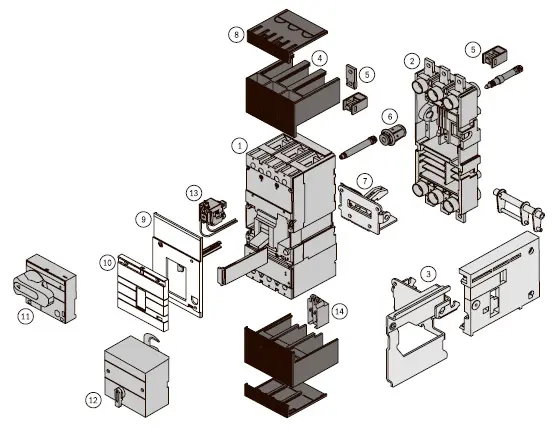

O kit padrão inclui barramentos, barreiras de fase e hardware

Acessórios opcionais: contatos de alarme, relés de subtensão/subtensão, mecanismos de operação elétricos

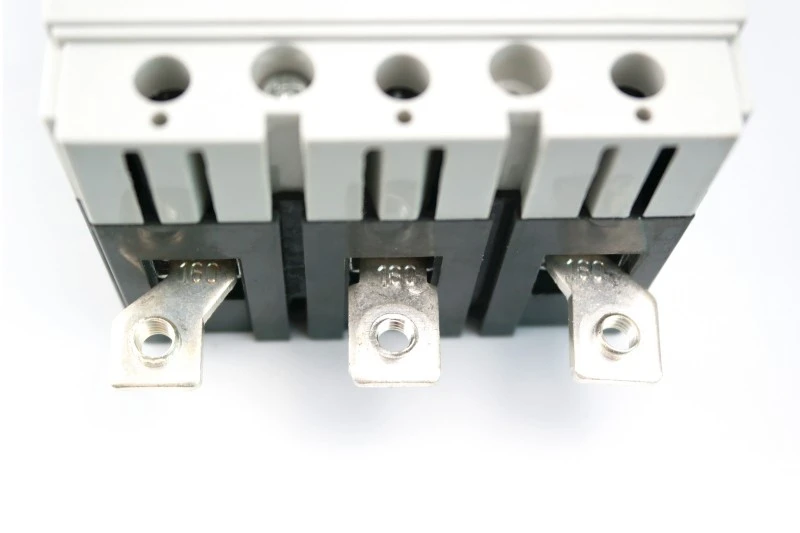

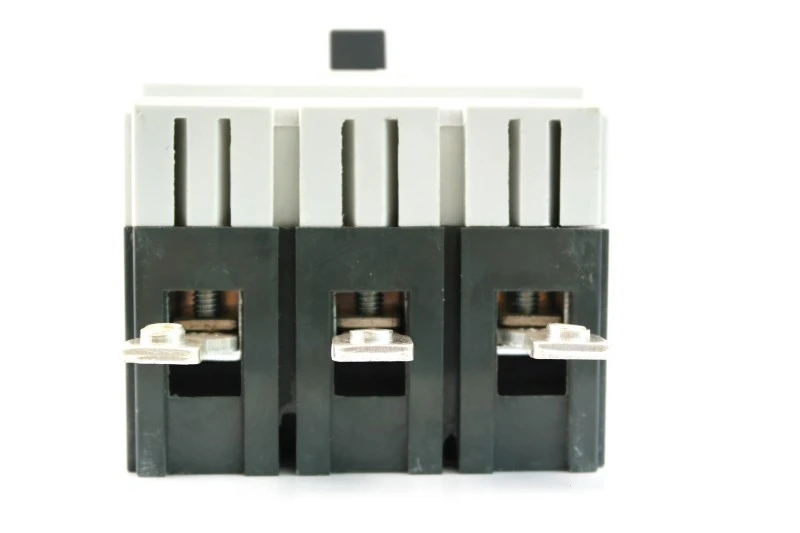

1) Conecte por barramento estendido (foto 1)

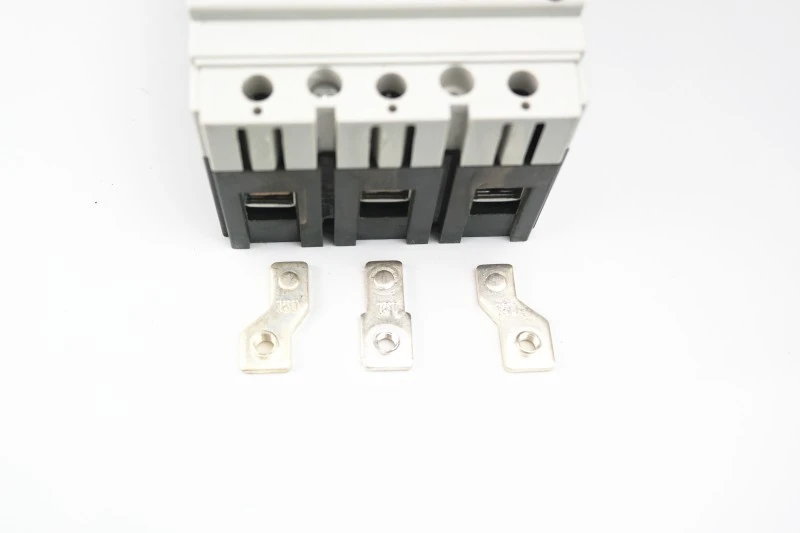

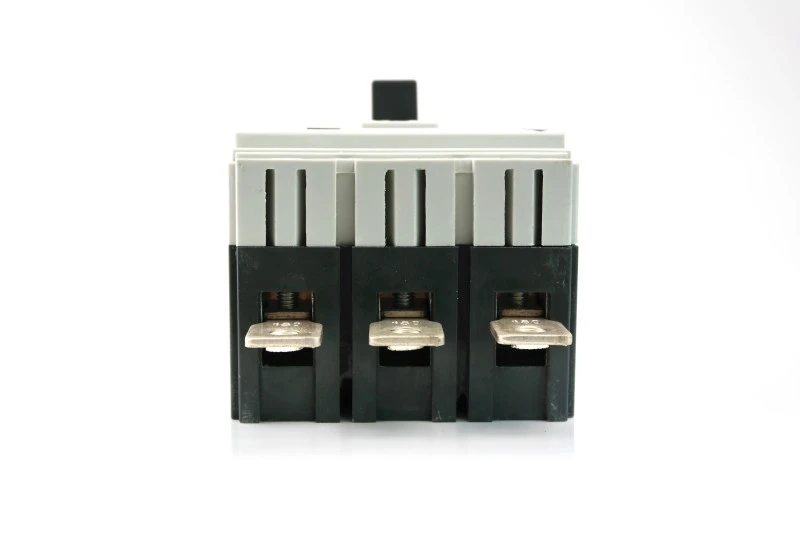

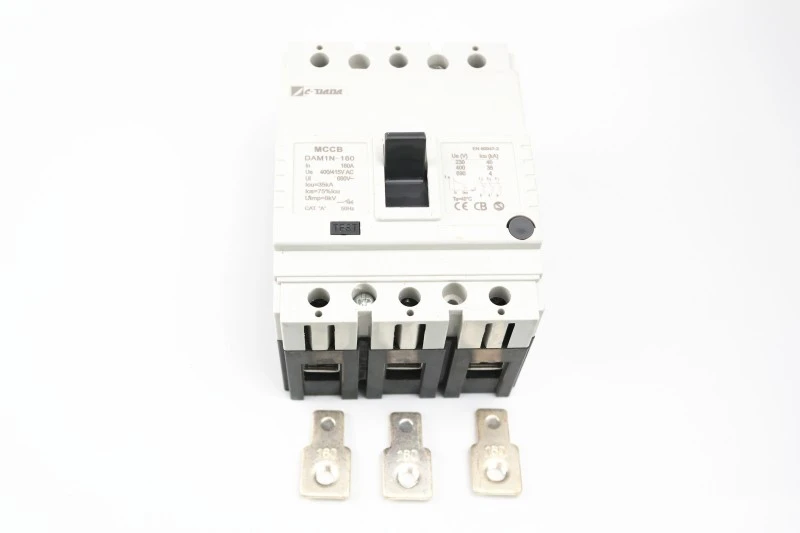

2) Conecte pelo terminal espalhador (foto 2)

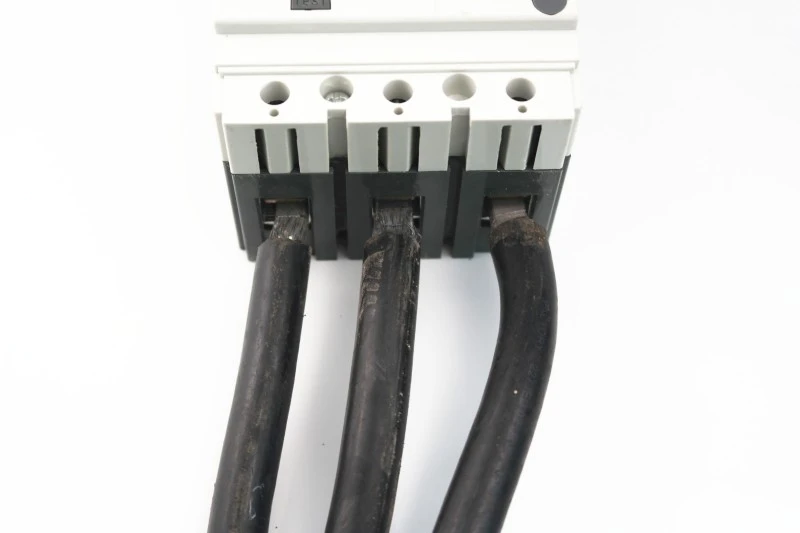

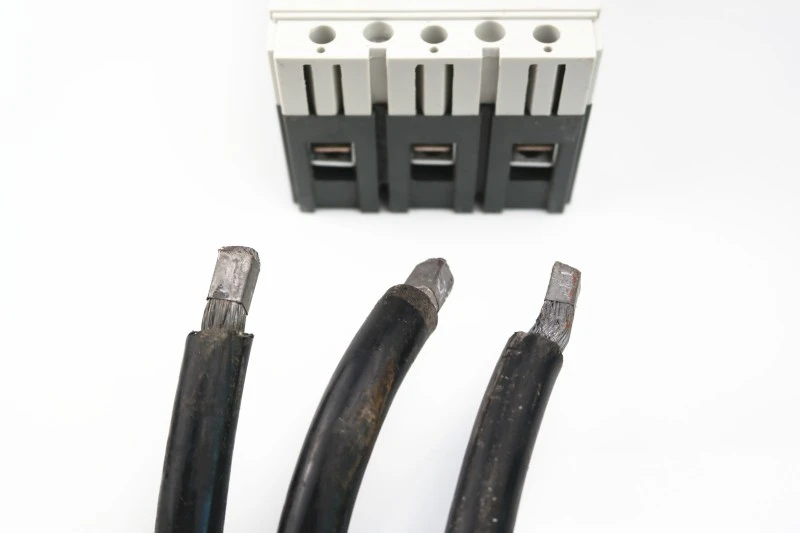

3) Conecte diretamente o cabo (foto 3) sem usar terminais de cabo.

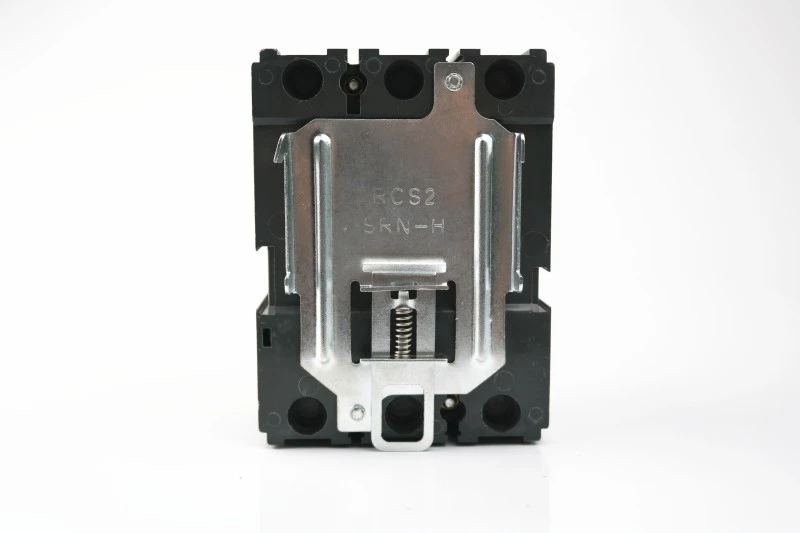

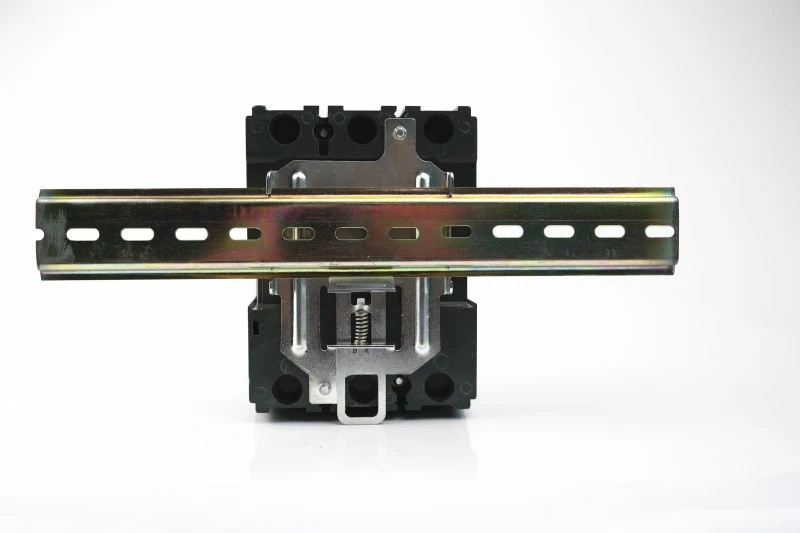

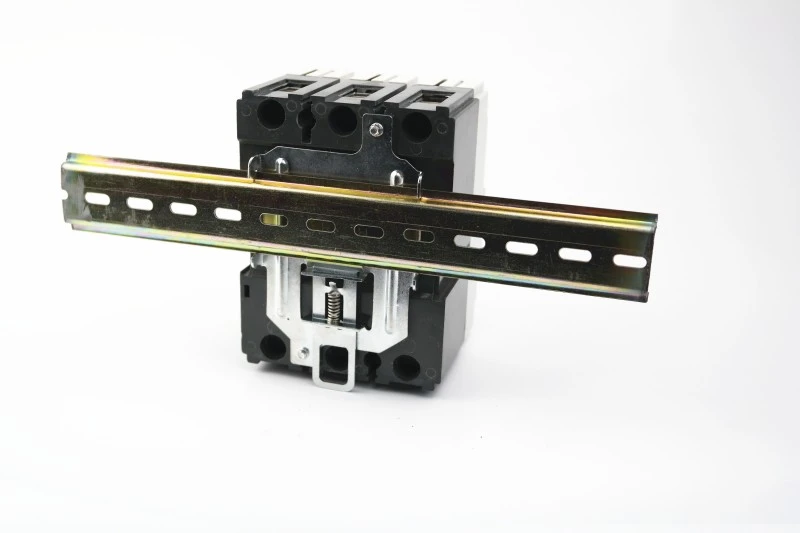

Com a ajuda de um grampo especial, as unidades 125 e 160 podem ser instaladas em trilho DIN.

Disjuntor com braçadeira

braçadeira com trilho DIN

braçadeira com trilho DIN

★ Design que economiza espaço:

10–20% mais leve e compacto que as alternativas domésticas

Permite tamanhos de gabinete menores → menores custos de material e envio

★ Redefinição amigável:

A indicação clara de TRIP evita o religamento cego

“Clique” audível confirma o engate mecânico adequado

★ Pronto para o futuro:

Suporta kits plug-in e extraíveis (para modelos selecionados)

Compatível com complementos de monitoramento inteligente

Por que escolher CDADA?

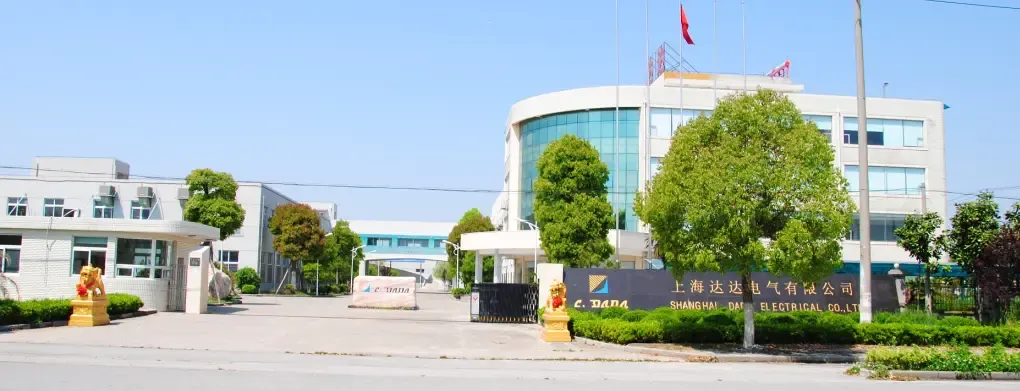

1. Somos o fabricante líder há mais de 42 anos. Nossa empresa fundada em 1983, desenvolveu-se muito rapidamente durante 40 anos.

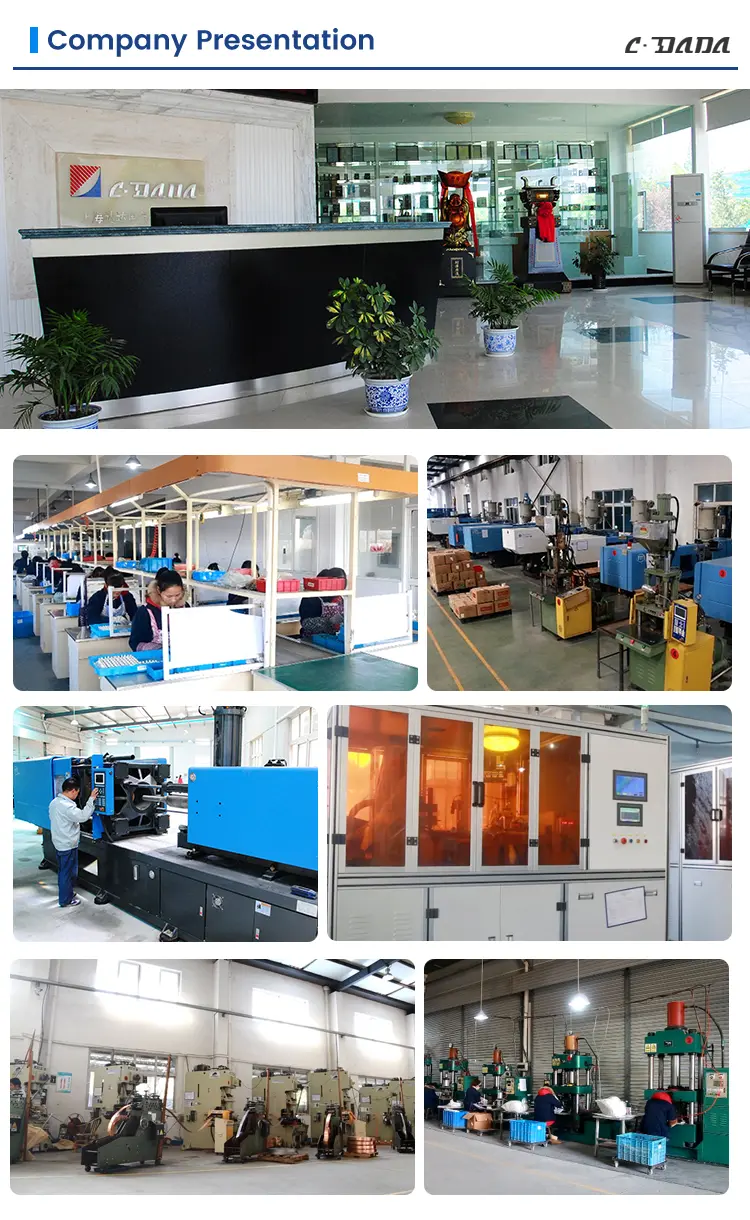

2. O Grupo, composto por 3 fábricas, possui uma área de produção de 52.400m² e emprega mais de 500 funcionários. Investimos quase dez milhões de yuans para expandir nossa operação e atualizar nossas oficinas.

3. Fábrica auditada pela INTERTEK, DEKRA & GMC

4. Caixas de alta resistência, proteção de paletes, boas para transporte de exportação de longa distância

Perguntas frequentes (FAQ)

Q1: O disjuntor em caixa moldada tipo fixo DAM1 pode ser montado em um trilho DIN?

A1: Sim – os modelos 125A e 160A podem ser instalados em trilhos DIN usando a braçadeira especial opcional. Classificações mais altas são montadas apenas em painel.

Q2: Quais certificações a série DAM1 possui?

A2: É certificado com CE, CB, ASTA, KEMA, SEMKO e RoHS, garantindo conformidade na UE, Oriente Médio, Sudeste Asiático e além.

Q3: Como faço para reiniciar o disjuntor após um desarme?

A3: Primeiro, mova a alavanca totalmente para baixo, para OFF (você ouvirá um clique) e, em seguida, puxe-a para ON. Nunca force diretamente de TRIP para ON.

Q4: Os dispositivos auxiliares são compatíveis?

A4: Sim – contatos de alarme, contatos auxiliares, relés de derivação/subtensão e operadores elétricos podem ser adicionados sem desmontagem.

Q5: O DAM1 é adequado para substituir disjuntores mais antigos?

A5: Absolutamente. Seu tamanho compacto permite a substituição direta de MCCBs legados na maioria dos painéis, economizando tempo e custos de atualização.
