Este guia explica como funciona um disjuntor miniatura CA de 6kA, o que a classificação de 6kA realmente significa, como as curvas de disparo B, C e D afetam o desempenho e como selecionar a corrente nominal apropriada e a configuração do pólo. Ele também identifica erros comuns de compra e fornece uma lista de verificação prática para engenheiros, empreiteiros e compradores que avaliam soluções MCB de fabricantes comoXangai DaDa Electric Co., Ltd.
Índice
- O que é um disjuntor miniatura CA de 6kA?
- Por que a capacidade de interrupção de 6kA é importante?
- Como um disjuntor miniatura CA protege um circuito?
- Quais parâmetros técnicos os compradores devem verificar?
- Como as curvas de viagem B, C e D afetam a seleção?
- Onde os disjuntores miniatura CA de 6kA são comumente usados?
- Que problemas o MCB certo pode ajudar a prevenir?
- Como os compradores podem selecionar um MCB de 6kA adequado?
- Erros comuns de seleção a serem evitados
- Por que trabalhar com um fabricante experiente de MCB?
- Perguntas frequentes
- Entre em contato com Xangai DaDa Electric Co., Ltd.

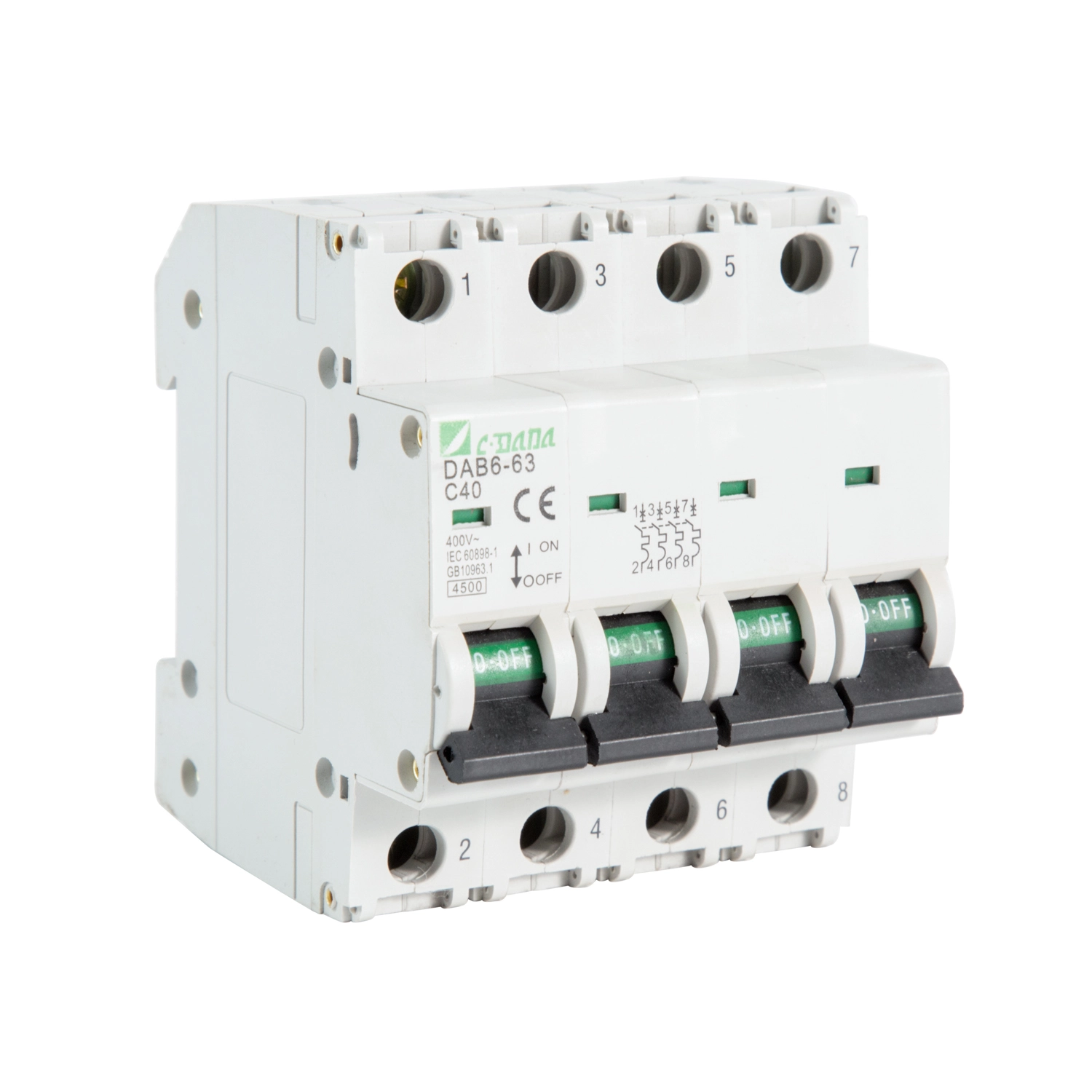

O que é um disjuntor miniatura CA de 6kA?
Um disjuntor miniatura, comumente chamado de MCB, é um dispositivo de comutação de proteção projetado para desconectar automaticamente um circuito elétrico quando ocorrem condições de corrente anormais. Ao contrário de um fusível tradicional, um MCB normalmente pode ser reinicializado após a falha ter sido eliminada, tornando-o conveniente para operação e manutenção repetidas.
O termo6kArefere-se à capacidade nominal de interrupção de curto-circuito do disjuntor sob as condições de teste aplicáveis. Em termos simples, um MCB de 6kA foi projetado para interromper com segurança uma possível corrente de curto-circuito de até 6.000 amperes quando os requisitos especificados forem atendidos.
Os produtos em conformidade com a IEC/EN 60898-1 geralmente especificam parâmetros como corrente nominal, tensão nominal, frequência, capacidade de interrupção e características de disparo instantâneo. As faixas comerciais de MCB podem oferecer classificações de 6kA em diferentes classificações de corrente e configurações de pólo.
6kA não é a corrente operacional normal do disjuntor. Um MCB de 16A, por exemplo, destina-se a transportar sua corrente nominal sob condições especificadas, enquanto o valor de 6kA descreve sua capacidade de interrupção de curto-circuito. Estas duas especificações respondem a questões de engenharia completamente diferentes.
Por que a capacidade de interrupção de 6kA é importante?
Curtos-circuitos podem produzir correntes extremamente altas em um período muito curto. Se o dispositivo de proteção não puder interromper com segurança a corrente de falha disponível no ponto de instalação, as consequências podem incluir danos graves nos contatos, calor excessivo, falha do equipamento ou arco elétrico perigoso.
Portanto, a capacidade de interrupção não deve ser selecionada apenas porque 6kA é uma especificação comumente disponível. A corrente potencial de curto-circuito no ponto de instalação deve ser avaliada e o disjuntor selecionado deve ter capacidade de interrupção adequada para esse sistema.
| Parâmetro | O que isso significa | Por que é importante |
|---|---|---|
| 6kA | Capacidade nominal de interrupção de curto-circuito | Determina se o disjuntor pode interromper o nível de corrente de falta especificado com segurança |
| Corrente nominal (entrada) | Classificação atual normal do MCB | Deve coordenar com a capacidade do condutor e carga esperada |
| Tensão Nominal (Ue) | Tensão operacional para a aplicação | Deve ser compatível com o sistema elétrico |
| Curva de viagem | Define a faixa de disparo magnético instantâneo | Ajuda a evitar disparos indesejados enquanto mantém a proteção contra falhas |
| Número de poloneses | Número de condutores comutados/protegidos | Deve corresponder à configuração do circuito |
As especificações do fabricante ilustram que os MCBs de 6kA estão disponíveis para uma variedade de classificações de corrente e configurações de tensão, incluindo sistemas de distribuição comuns de 230 V e 400 V CA.
Como um disjuntor miniatura CA protege um circuito?
Um MCB típico combina mecanismos de proteção térmica e magnética. Essas duas funções tratam de problemas elétricos diferentes.
- Proteção térmica:Uma sobrecarga sustentada aquece um elemento bimetálico. Quando a temperatura atinge o limite operacional, o mecanismo é liberado e abre o circuito.
- Proteção magnética:Uma alta corrente de curto-circuito cria um forte efeito magnético que ativa o mecanismo de disparo instantâneo, desconectando o circuito rapidamente.
- Comutação manual:O MCB normalmente pode ser comutado manualmente para isolamento do circuito durante trabalhos de manutenção ou instalação.
Esta combinação torna o MCB adequado para circuitos onde é necessário resolver sobrecargas de longa duração e falhas repentinas de curto-circuito. As modernas linhas de produtos MCB geralmente combinam liberações térmicas e magnéticas e podem fornecer características B, C ou D dependendo da carga pretendida.
Quais parâmetros técnicos os compradores devem verificar?
Os compradores geralmente se concentram na classificação e no preço atuais, ignorando outros parâmetros. Para uma especificação de projeto confiável, as seguintes características devem ser verificadas em conjunto.
| Especificação | Consideração Típica | Ponto de verificação do comprador |
|---|---|---|
| Capacidade de ruptura | 6kA | Confirme se é adequado para a corrente de falha potencial |
| Corrente nominal | Dependente do aplicativo | Coordenar com carga e capacidade do condutor |
| Tensão nominal | Tensões de distribuição CA comuns | Combine a tensão do sistema |
| Freqüência | 50/60 Hz comumente especificado | Confirme a compatibilidade com a rede local |
| Característica da viagem | B/C/D | Combine a curva com as características de inrush da carga |
| Configuração do Pólo | 1P, 1P+N, 2P, 3P, 4P dependendo do produto | Combine o arranjo da fiação |
| Montagem | Trilho DIN é comum | Confirme a compatibilidade com o quadro de distribuição |
| Padrões | IEC/EN 60898-1 ou outra norma aplicável | Solicite documentação técnica e certificação quando necessário |
A documentação de produtos de fabricantes estabelecidos geralmente fornece esses parâmetros juntos, em vez de tratar a capacidade de interrupção como uma especificação isolada.
Como as curvas de viagem B, C e D afetam a seleção?
A curva de disparo é uma das decisões mais importantes ao especificar um MCB. A carta descreve a faixa aproximada na qual o disparador magnético instantâneo opera em relação à corrente nominal do disjuntor.
| Curva | Faixa típica de disparo magnético | Aplicação Típica |
|---|---|---|
| B | 3–5 × In | Cargas de baixa irrupção, iluminação, circuitos resistivos |
| C | 5–10 × In | Cargas de uso geral e moderadamente indutivas |
| D | 10–20 × pol. | Cargas de partida mais altas, como certos motores e transformadores |
Essas faixas são comumente associadas às características do IEC 60898-1 MCB.
Por exemplo, se um motor produz uma corrente de partida temporária várias vezes superior à sua corrente operacional normal, uma curva altamente sensível pode disparar desnecessariamente durante a partida. Um dispositivo de curva C ou curva D pode ser mais apropriado, dependendo do equipamento e do projeto completo do circuito.
Onde os disjuntores miniatura CA de 6kA são comumente usados?
Um disjuntor miniatura CA de 6kA pode ser adequado para muitas aplicações de baixa tensão quando o nível real de falha, tensão, corrente e requisitos de instalação estão dentro das especificações do dispositivo.
- Distribuição residencial:circuitos de iluminação, circuitos de tomadas, eletrodomésticos e circuitos ramificados.
- Edifícios comerciais:quadros de distribuição de escritórios, sistemas de iluminação, instalações de varejo e circuitos de pequenos equipamentos.
- Painéis de controle industriais:circuitos auxiliares, equipamentos de controle, pequenos motores e outras cargas adequadas de baixa tensão.
- Serviços de construção:Circuitos auxiliares relacionados a HVAC, bombas, iluminação e distribuição geral de energia onde as especificações forem apropriadas.
- Armários de distribuição elétrica:proteção de circuitos ramificados e sistemas de distribuição modulares.
A aplicação real deve sempre ser verificada em relação à documentação do produto do fabricante e aos requisitos da instalação. Uma classificação de 6kA nunca deve ser considerada adequada para todos os ambientes elétricos.
Que problemas o MCB certo pode ajudar a prevenir?
Uma das maiores preocupações de compra não é simplesmente se um rompedor funciona, mas se ele funciona de forma consistente nas condições para as quais foi selecionado.
1. Sobrecarga persistente
Um circuito que transporta corrente excessiva por muito tempo pode causar aquecimento do condutor e deterioração prematura do equipamento. A liberação térmica foi projetada para responder a condições de sobrecarga sustentada.
2. Danos por curto-circuito
Uma capacidade de interrupção adequada permite que o MCB interrompa uma corrente de falta excessiva sem exceder a capacidade de interrupção especificada do dispositivo.
3. Viagem incômoda
Uma curva de disparo inadequada pode causar interrupções desnecessárias na partida do equipamento. A correspondência das características B, C ou D com a carga ajuda a resolver esse problema.
4. Manutenção difícil
Um MCB modular pode fornecer isolamento manual conveniente, ajudando os eletricistas a identificar e trabalhar em circuitos individuais sem necessariamente desligar todo um sistema de distribuição.
5. Incerteza nas aquisições
Em projetos B2B, especificações técnicas incompletas podem levar a produtos errados, atrasos nas aprovações ou custos de substituição. Uma ficha técnica clara do produto e parâmetros técnicos definidos reduzem esses riscos.
Como os compradores podem selecionar um MCB de 6kA adequado?
Um processo seletivo prático pode ser dividido em diversas etapas. Isso ajuda os engenheiros e as equipes de compras a evitar a escolha de um produto apenas pelo título do catálogo.
-
Determine a tensão do sistema.
Confirme a tensão CA nominal e se a aplicação é monofásica ou trifásica. -
Calcule ou confirme a corrente de projeto.
A corrente nominal do MCB deve ser coordenada com a carga esperada do circuito e a corrente permitida do condutor. -
Determine a corrente de curto-circuito prospectiva.
Verifique a corrente de falha disponível no ponto de instalação e confirme se a capacidade de interrupção selecionada de 6kA é adequada. -
Avalie o pico de carga.
Identifique se o circuito contém motores, transformadores, equipamentos capacitivos, fontes de alimentação chaveadas ou outras cargas que produzem corrente de inicialização significativa. -
Selecione a curva de disparo apropriada.
Escolha B, C ou D com base na carga real e nos requisitos de proteção, em vez de simplesmente selecionar a opção mais comum. -
Escolha a configuração do pólo.
Confirme se o projeto requer 1P, 1P+N, 2P, 3P, 3P+N ou outra configuração suportada pela série de produtos. -
Verifique padrões e documentação.
Solicite a folha de dados aplicável, informações de teste, certificados, desenhos dimensionais e instruções de instalação. -
Verifique a compatibilidade do painel.
Verifique as dimensões do trilho DIN, disposição dos terminais, gama de condutores, acessórios e espaço de instalação disponível.
- □ Tensão nominal confirmada
- □ Corrente nominal confirmada
- □ Capacidade de interrupção de 6kA verificada
- □ Curva B/C/D selecionada de acordo com a carga
- □ Configuração do pólo confirmada
- □ Padrão aplicável confirmado
- □ Dimensões e montagem em trilho DIN verificadas
- □ Certificação e documentação de teste solicitada
- □ Ambiente operacional revisado
- □ Coordenação com proteção a montante/jusante considerada
Erros comuns de seleção a serem evitados
Mesmo quando as especificações básicas parecem corretas, vários erros podem criar problemas após a instalação.
| Erro | Problema potencial | Melhores práticas |
|---|---|---|
| Escolhendo apenas por amperagem | Outros parâmetros críticos podem não corresponder | Avalie tensão, curva, capacidade de interrupção, pólos e padrões em conjunto |
| Supondo que cada disjuntor de 6kA seja intercambiável | Produtos diferentes podem ter dimensões e especificações de desempenho diferentes | Compare fichas técnicas completas |
| Usando a curva de viagem errada | Disparo incômodo ou adequação inadequada da aplicação | Avalie o pico de carga real |
| Ignorando corrente de falta prospectiva | A capacidade de interrupção pode ser insuficiente | Verifique o nível de falha no ponto de instalação |
| Com vista para a coordenação do maestro | A proteção pode não corresponder adequadamente ao sistema de fiação | Coordene a classificação MCB com a capacidade do condutor |
| Comprar sem documentação | A aprovação e a instalação podem se tornar difíceis | Solicite documentos técnicos e de conformidade antes de comprar |
A coordenação correta entre corrente nominal, capacidade do condutor, característica de disparo e nível de falta é fundamental para uma seleção confiável do MCB.
Por que trabalhar com um fabricante experiente de MCB?
Para compras de grande volume, projetos OEM, parcerias de distribuição e fabricação de painéis elétricos, a qualidade do produto é apenas uma consideração. Os compradores também precisam de especificações consistentes, produção estável, comunicação técnica ágil e documentação que dê suporte à aprovação do projeto.
Xangai DaDa Electric Co., Ltd.pode ser considerado um parceiro de fabricação para clientes que procuram soluções de disjuntores miniatura e produtos de proteção elétrica de baixa tensão relacionados. Para compradores B2B, a avaliação mais útil do fornecedor deve concentrar-se em informações técnicas mensuráveis, e não apenas em afirmações de marketing.
- Especificações claras do produto e parâmetros técnicos
- Faixas de corrente e tensão nominais definidas
- Opções de capacidade de ruptura disponíveis
- Informações da curva de desarme para diferentes condições de carga
- Desenhos do produto e informações de instalação
- Certificação aplicável e documentação de conformidade
- Procedimentos estáveis de fabricação e controle de qualidade
- Comunicação técnica para requisitos específicos do projeto
- Suporte OEM/ODM quando aplicável
Para importadores e distribuidores eléctricos, estes factores podem ser especialmente importantes quando os produtos precisam de ser integrados em diferentes sistemas de distribuição ou vendidos em múltiplos mercados.
Perguntas frequentes
6kA refere-se à capacidade nominal de interrupção de curto-circuito sob as condições de teste aplicáveis. Representa 6.000 amperes e não deve ser confundido com a corrente nominal normal do MCB.
Não. A adequação depende da corrente de curto-circuito prevista, da tensão do sistema, da corrente nominal, da característica de disparo, da configuração do pólo, das condições de instalação e dos regulamentos aplicáveis. A corrente de falta disponível deve ser verificada antes de selecionar o disjuntor.
Os dois números descrevem parâmetros diferentes. 6kA é uma classificação de capacidade de interrupção, enquanto 6A é um valor de corrente nominal. Um disjuntor poderia ter uma corrente nominal de 6A e uma capacidade de interrupção de 6kA.
Eles identificam diferentes características de disparo magnético instantâneo. De acordo com a IEC 60898-1, B é geralmente associado a aproximadamente 3 a 5 vezes a corrente nominal, C a aproximadamente 5 a 10 vezes e D a aproximadamente 10 a 20 vezes.
Os motores podem ter corrente de partida substancial, portanto as características C ou D podem ser apropriadas dependendo do motor e do circuito. A seleção final deve considerar a corrente de partida, a corrente de falta, a impedância do cabo e a coordenação com outros dispositivos de proteção.
Não automaticamente. Se a corrente potencial de curto-circuito exceder a capacidade de interrupção nominal do disjuntor, um dispositivo de 6kA pode não ser apropriado. O disjuntor deve ser selecionado de acordo com o nível de falha e os requisitos de instalação aplicáveis.
Os compradores normalmente devem solicitar uma folha de dados detalhada, especificações técnicas, desenhos dimensionais, instruções de instalação, documentos de teste ou certificação aplicáveis e padrões de produto relevantes. Os requisitos específicos do projeto podem exigir documentação adicional.
A consistência entre lotes de produção, rastreabilidade, documentação técnica, controle de qualidade, capacidade de entrega e suporte técnico pós-venda podem afetar significativamente o custo total e a confiabilidade de um projeto elétrico B2B.
Crie uma solução de proteção de circuito mais confiável
Selecionando uminterruptor diminuto da C.A. 6kAdeve começar com as condições elétricas da aplicação e não apenas com o rótulo do produto. Corrente nominal, capacidade de interrupção, curva de disparo, tensão, configuração do pólo, ambiente de instalação e documentação técnica contribuem para uma solução de proteção confiável.
Se você estiver adquirindo MCBs para projetos de distribuição elétrica, painéis de controle, edifícios comerciais, aplicações residenciais ou distribuição atacadista,Xangai DaDa Electric Co., Ltd.pode ajudá-lo a avaliar as especificações do produto adequadas de acordo com os requisitos do seu projeto.
Precisa de especificações técnicas, informações sobre produtos ou suporte para um projeto de compra em massa?Contate-nospara discutir sua aplicação e encontrar uma solução adequada de disjuntor miniatura.
