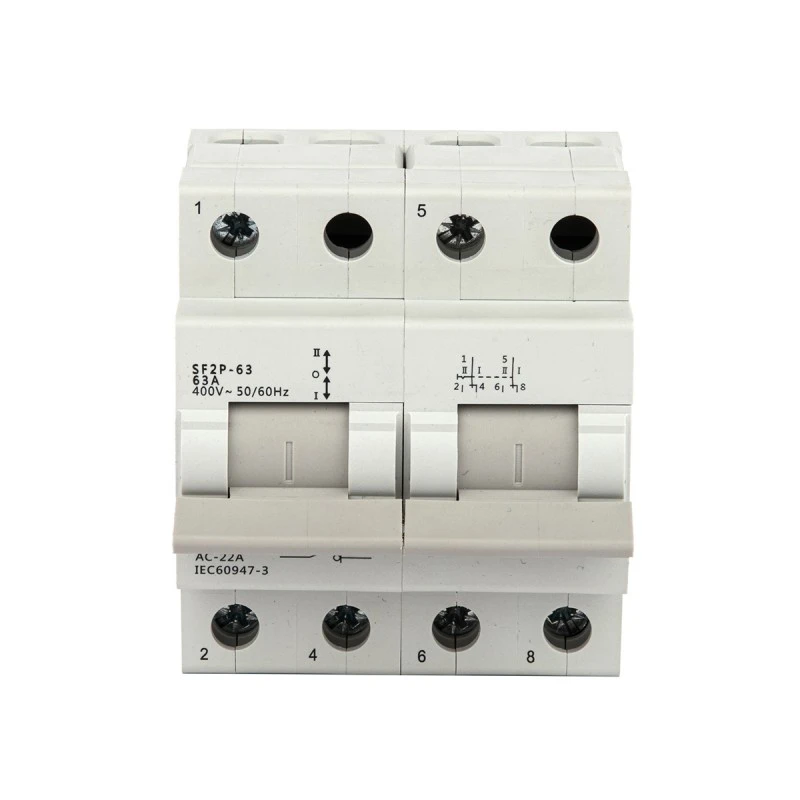

Chave comutadora para trilho DIN 125A

A chave comutadora para trilho DIN série SF CDADA 125A é uma solução de comutação robusta e operada manualmente, projetada pela Shanghai DADA Electric CO., LTD para fonte de energia dupla confiável ou conversão de carga em aplicações comerciais, industriais e de infraestrutura. Em conformidade com IEC 60947-3 e EN 60947-3, este switch suporta sistemas AC 50/60 Hz de até 400 V e suporta correntes contínuas de até 125 A na categoria de utilização AC-22A (cargas resistivas e indutivas mistas).

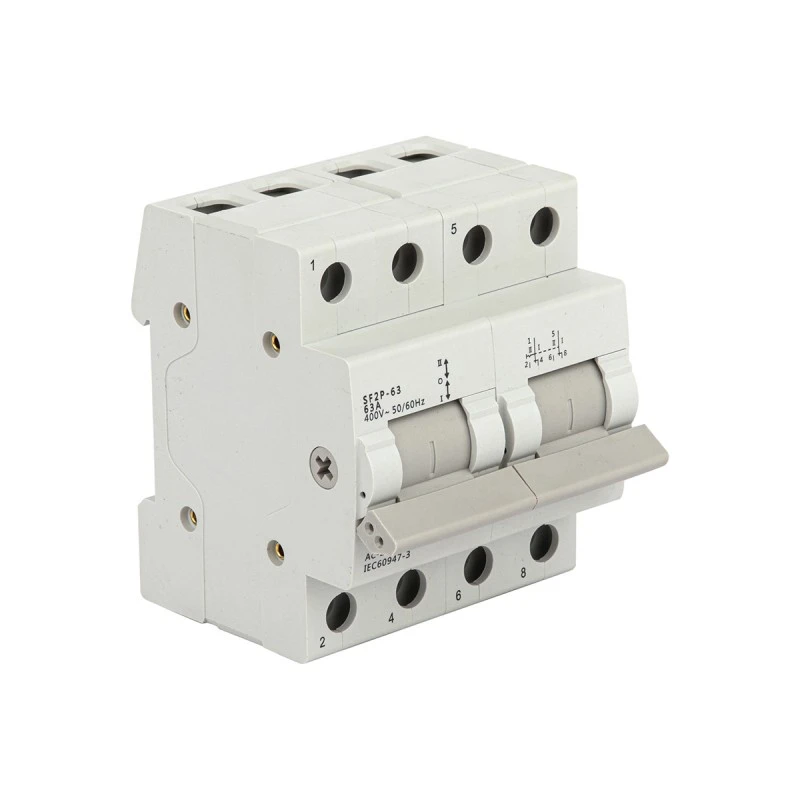

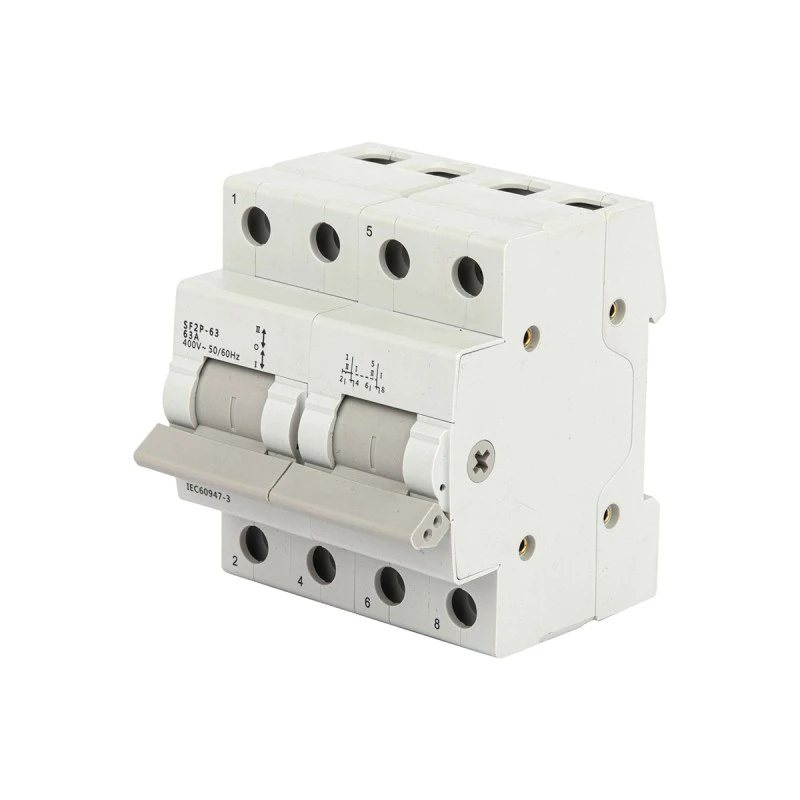

Apresentando uma alavanca manual clara de 3 posições (I – OFF – II), permite a comutação segura entre a rede principal e o gerador de backup, transformadores duplos ou circuitos redundantes, enquanto a posição central OFF garante isolamento completo – fundamental para manutenção e segurança. Projetado para montagem em trilho DIN TH35 padrão, ele se integra perfeitamente em quadros de distribuição modernos junto com MCBs, contatores e protetores contra surtos.

Com contatos de alta condutividade, mecanismo de fechamento/fechamento rápido auxiliado por mola e componentes internos lubrificados com precisão, o modelo 125A oferece 8.500 operações mecânicas e 1.500 ciclos elétricos sob condições nominais. Nota: não possui câmara de extinção de arco, portanto deve ser utilizado com fusíveis ou disjuntores a montante para proteção contra curto-circuito.

Especificações principais (modelo 125A)

Por que escolher a chave comutadora de trilho DIN CDADA 125A?

★ Confiabilidade de alta corrente

Projetado para serviço contínuo de 125 A – ideal para bombas grandes, unidades HVAC ou sistemas de backup de data center.

★ Isolamento verdadeiro com posição OFF

A posição central “O” desconecta ambas as fontes, eliminando o risco de retroalimentação ou energização acidental.

★ Trilho DIN pronto para painéis modernos

Economiza espaço e simplifica a instalação em quadros de distribuição compactos ou modulares.

★  Construção de nível industrial

Contatos com mola, fuso lubrificado e capacidade terminal de 50 mm² garantem estabilidade a longo prazo.

★ Conformidade com padrões globais

Certificado pela IEC 60947-3 – aceito mundialmente para uso comercial e industrial leve.

★ Orientação para operação segura

Inclui recomendação estendida de manopla para modelos de 125A – garante comutação controlada e de deslocamento total.

Aplicações Típicas

Transferência de energia de emergência: Rede principal ↔ Gerador (hospitais, torres de telecomunicações)

Sistemas de energia redundantes: UPS duplo ou comutação de transformador

Máquinas Industriais: Seleção de fonte para grandes motores ou sistemas de aquecimento

Gerenciamento Predial: Iluminação de backup ou roteamento de energia do elevador

Integração Renovável: Isolamento de rede vs. sistema híbrido solar

Sobre CDADA

★ Temos uma equipe profissional de P&D, temos um processo de desenvolvimento padrão. Pode fornecer excelente serviço personalizado.

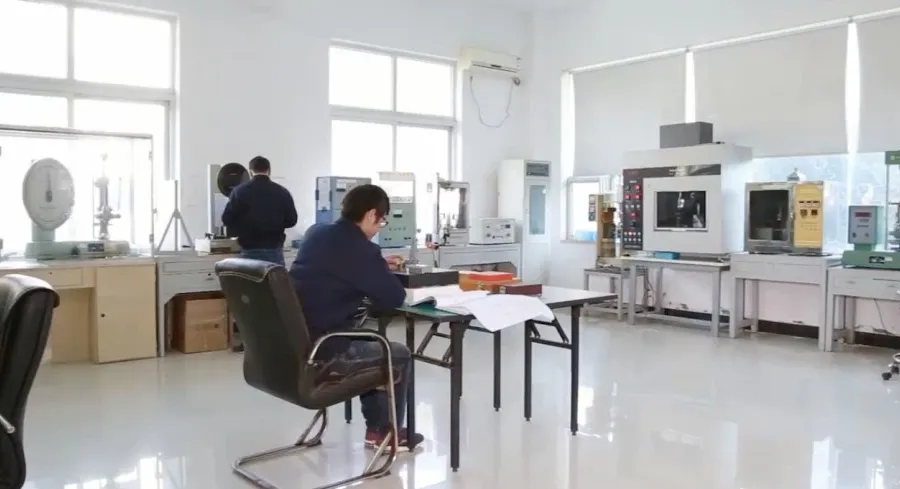

★ Temos um laboratório totalmente funcional, nosso laboratório pode ser testemunhado, podemos fazer carga térmica, magnética e limite de disparo, vida útil do mecanismo, EMC em nosso laboratório.

★ oferecemos programas de parceria estruturados para distribuidores, agentes e parceiros OEM nos principais mercados, fornecendo suporte de vendas, materiais de marketing e condições competitivas.

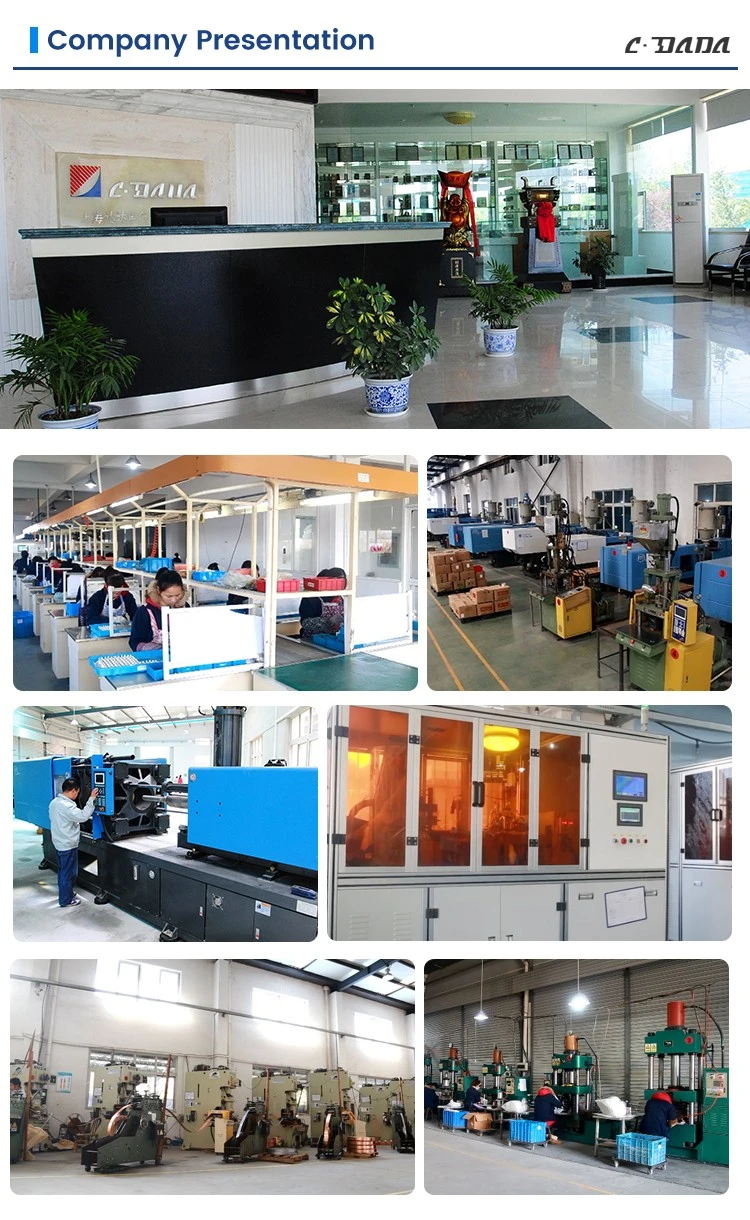

★ Perfil da empresa

Perguntas frequentes

Q1: Posso trocar a chave comutadora para trilho DIN 125A sob carga?

A1: Não. Esta chave não tem capacidade de extinção de arco. Deve ser operado somente quando desenergizado ou usado estritamente como isolador (comutação sem carga). Para transferência de carga ativa, use uma chave de transferência automática (ATS) ou uma chave motorizada com fusível.

P2: Por que o modelo 125A requer duas mãos ou uma alça estendida?

A2: O mecanismo de mola em modelos de alta corrente gera uma força inercial significativa. Uma operação com uma só mão pode resultar no engate incompleto do contato, causando arco ou superaquecimento. A CDADA recomenda ambas as mãos ou a alça estendida fornecida de fábrica para uma operação segura e completa.

Q3: Qual tamanho de cabo é necessário para 125A?

A3: Use cabo de cobre de 50 mm² (conforme especificações fornecidas). Certifique-se de que os terminais estejam apertados com 3,5 N·m para evitar superaquecimento.

Q4: Preciso de fusíveis com esta chave?

A4: Sim. Como ele não pode interromper correntes de curto-circuito, sempre instale fusíveis a montante ou disjuntores classificados para o nível de falha potencial do seu sistema. O switch fornece apenas isolamento/conversão manual.

Q5: Por que escolher o CDADA em vez dos concorrentes para a troca de 125A?

A5: CDADA oferece:

● Intertravamento mecânico real de 3 posições (sem estados flutuantes)

● Certificação IEC 60947-3 com aceitação global

● Design térmico otimizado para gabinetes em trilho DIN

● Indicação visual clara da posição do interruptor

● Preços competitivos com suporte técnico em inglês
