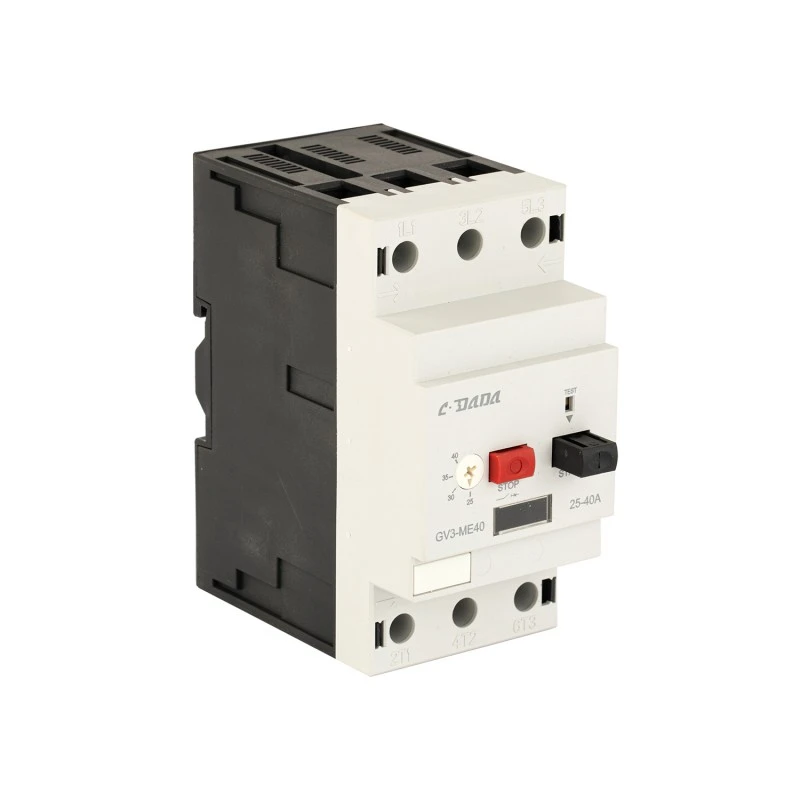

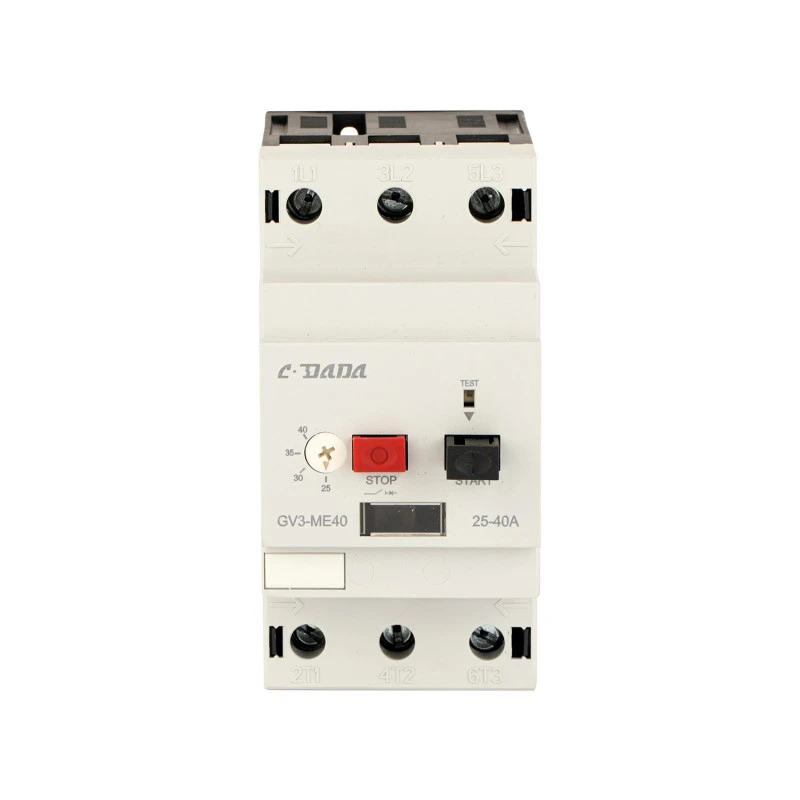

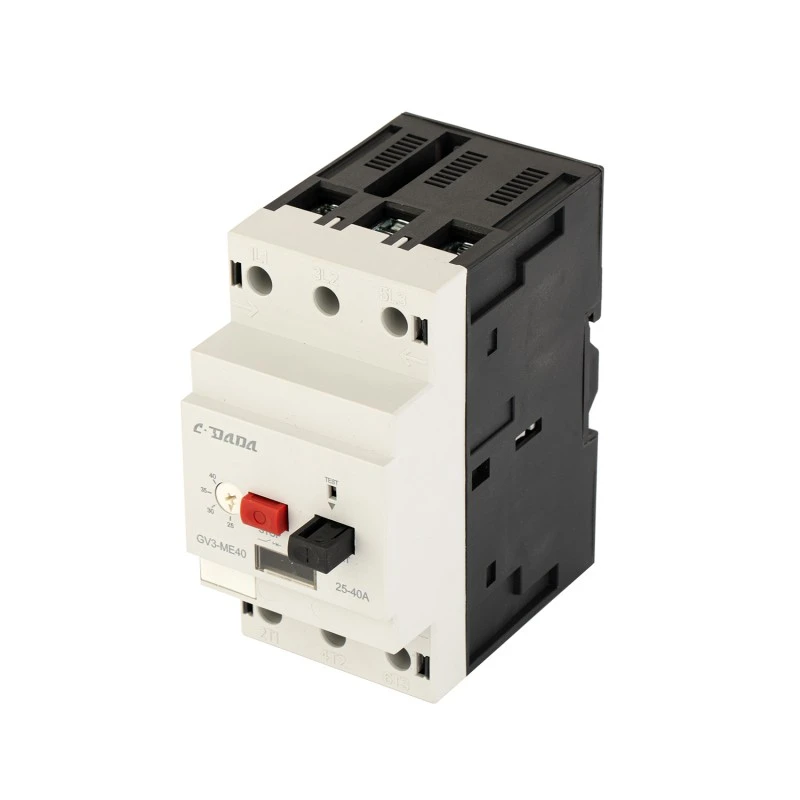

Disjuntor de proteção do motor GV3 80A

Garanta proteção confiável do motor com o disjuntor de proteção de motor CDADA GV3 80A, parte da avançada série GV2 GV3 projetada por Shanghai DADA Electric CO., LTD. Projetado em uma plataforma tecnológica de última geração usando equipamentos de produção e teste totalmente automatizados, este disjuntor de proteção de motor (MPCB) oferece proteção abrangente para motores em ambientes industriais exigentes.

Com uma faixa de corrente de configuração de 25 A a 80 A, ele fornece proteção contra sobrecarga térmica, proteção contra curto-circuito, detecção de perda de fase e função de isolamento – tudo integrado em um dispositivo robusto. Certificado de acordo com os padrões CE, apresentando uma tensão de isolamento nominal de 690 V e capaz de 110.000 operações mecânicas e elétricas, o GV3 MPCB é perfeito para aplicações como bombas, ventiladores, compressores, transportadores e sistemas HVAC. Sua compensação de temperatura garante desempenho consistente em diversas condições ambientais, enquanto acessórios opcionais como contatos auxiliares, liberação de subtensão e disparo de derivação melhoram a funcionalidade e a segurança.

Especificações principais

Série de modelos: GV3 MPCB 80A

Marca: CDADA | Fabricante: Xangai DADA Electric CO., LTD

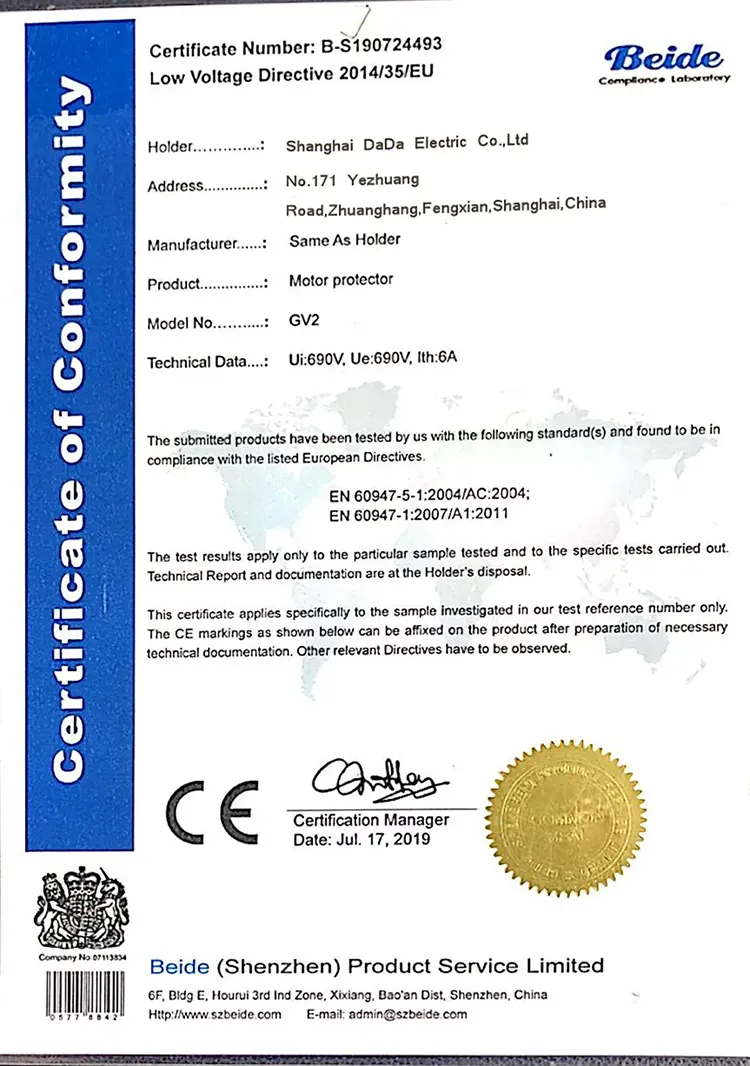

Certificação: CE

Faixa de corrente de configuração: 25A – 80A (ajustável via dial)

Classificação do quadro: 80A

Tensão operacional nominal: 690 Vca

Tensão nominal de isolamento (Ui): 690V

Tensão suportável de impulso (Uimp): 6000V

Frequência operacional: 50/60Hz

Classe de disparo: 10A (padrão para motores de uso geral)

Funções de proteção:

★ Proteção contra sobrecarga térmica

★ Proteção contra curto-circuito

★ Proteção contra perda de fase

★ Função de isolamento (quebra visível)

★ Compensação de temperatura integrada

Vida Mecânica: 110.000 operações

Vida Elétrica (AC-3, 400V): 110.000 operações

Torque de aperto: 1,7 N·m

Tipo de operação: Botão ON/OFF com indicador de desarme claro

Montagem: trilho DIN de 35 mm

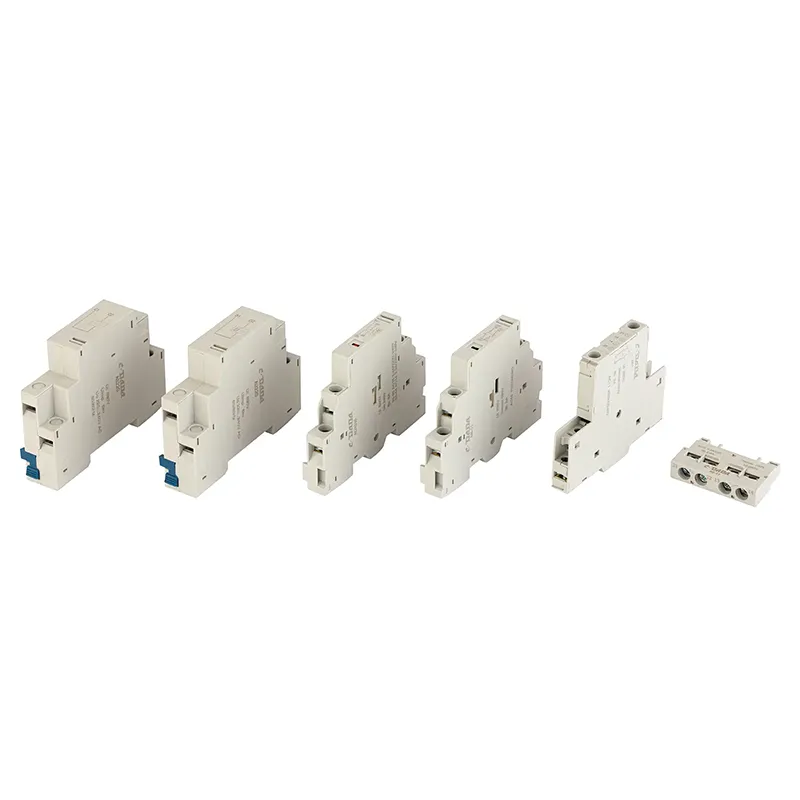

Acessórios:

Contato auxiliar direto AE

Um contato auxiliar lateral

Liberação de subtensão AU

Liberação de derivação AS

Dimensão do contorno

Por que escolher o disjuntor de proteção do motor CDADA GV3 80A?

★ Proteção Abrangente

Combina disjuntor + relé de sobrecarga térmica + isolador em um único dispositivo – reduz o espaço do painel e a complexidade da fiação.

★ Alta durabilidade e confiabilidade

110.000 ciclos mecânicos/elétricos garantem desempenho duradouro mesmo sob condições de serviço pesado.

★ Compensação de temperatura

A compensação térmica integrada garante um disparo preciso, independentemente das variações da temperatura ambiente.

★ Design que economiza espaço

O design compacto montado em trilho DIN o torna ideal para painéis de controle industriais e máquinas OEM onde o espaço é escasso.

★ Ecossistema completo de acessórios

Suporta AE (auxiliar direto), AN (auxiliar lateral), AU (liberação de subtensão), AS (desarme shunt) - permitindo sinalização remota, desligamento automático ou integração de PLC.

★ Conformidade Global

Certificado CE com classificação de 690 V – adequado para mercados internacionais, incluindo Europa, Ásia, África e América Latina.

★ nossas fábricas foram aprovadas com sucesso em auditorias de renomadas agências terceirizadas como SGS/Intertek/TUV/KEMA. Os relatórios de auditoria estão disponíveis para potenciais parceiros qualificados.

Aplicações Típicas

Motores Industriais: Bombas, ventiladores, compressores, transportadores

Sistemas HVAC: Grandes chillers, unidades de ventilação

Máquinas OEM: Máquinas de embalagem, equipamentos de processamento de alimentos

Automação Predial: Auxiliares de elevador, grandes controles de ventilação

Projetos de Retrofit: Substituição de fusíveis + relés térmicos com MPCB integrado

Perguntas frequentes

Q1: Qual é a diferença entre os disjuntores de proteção de motor GV2 e GV3 80A?

A1: A série GV3 foi projetada para correntes nominais mais altas (até 80A), enquanto a série GV2 cobre correntes mais baixas (até 32A). GV3 é adequado para motores maiores e cargas mais pesadas.

Q2: Posso usar GV3 MPCB para motores monofásicos?

A2: Sim, mas foi projetado principalmente para motores trifásicos. Para aplicações monofásicas, considere a série GV2, que é mais adaptada para motores menores.

Q3: O GV3 MPCB possui compensação de temperatura integrada?

A3: Sim! O mecanismo de sobrecarga térmica inclui compensação de temperatura, garantindo desempenho de disparo consistente em uma ampla faixa de temperaturas ambientes – desde câmaras frigoríficas até fábricas quentes.

Q4: Quantas operações o GV3 pode realizar antes de precisar ser substituído?

A4: A vida mecânica é avaliada para 110.000 operações, e a vida elétrica (AC-3, 400V) também é de 110.000 operações – tornando-o altamente durável para uso contínuo em ambientes industriais.

Q5: Por que escolher CDADA GV3 em vez de outras marcas?

A5: CDADA oferece:

● Automação avançada na produção → alta qualidade e consistência

● Certificação CE robusta com relatórios de teste detalhados

● Ampla gama de acessórios (AE/AN/AU/AS) para funcionalidade aprimorada

● Preços competitivos sem comprometer a qualidade

● Entrega rápida e suporte técnico para OEMs e distribuidores
