Preço direto da fábrica do disjuntor de corrente residual

CDADAfoi fundada em 2004, embora nossas origens remontem à década de 1980. Com base em décadas de experiência especializada, evoluímos para um fabricante e fornecedor maduro e profissional de disjuntores de corrente residual. Convidamos você a fazer parceria conosco para se beneficiar de serviços de suporte técnico confiáveis ​​e preços direto da fábrica.

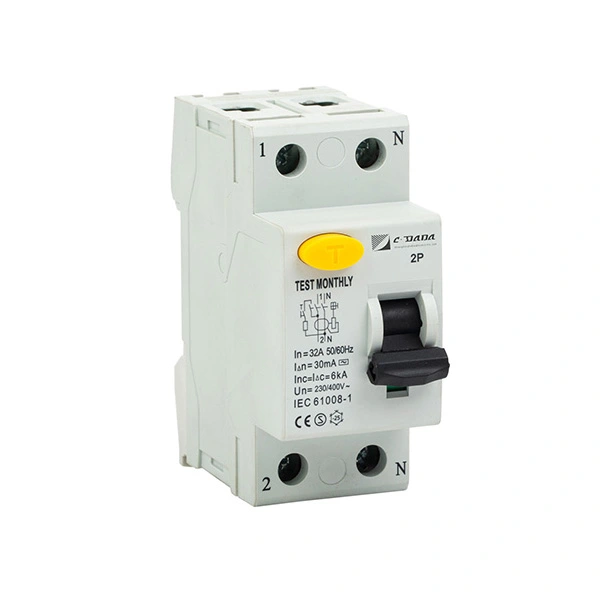

O que é um disjuntor de corrente residual (RCCB)?

Um RCCB é um dispositivo de segurança elétrica especializado projetado para desconectar um circuito sempre que detectar um desequilíbrio de corrente entre os condutores vivos (fase) e neutro. Esse desequilíbrio, conhecido como corrente residual ou corrente de fuga, indica que a eletricidade está fluindo por um caminho não intencional - potencialmente através de um corpo humano ou da deterioração do isolamento.

Ao contrário de umMCBouMCCB, um RCCB não fornece proteção contra sobrecarga ou curto-circuito por si só (a menos que combinado com eles em um RCBO). Seu único objetivo é a segurança da vida e a prevenção de incêndios. Ele opera com base na Lei das Correntes de Kirchhoff, onde a soma das correntes que entram em uma junção deve ser igual à soma das correntes que saem dela. Se as correntes de “entrada” e “saída” diferirem em mais do que a sensibilidade do dispositivo (por exemplo, 30mA), o RCCB desarma.

Tipos e classificações

Nosso portfólio de fabricação abrange uma ampla variedade de tipos de RCCB para atender diversos ambientes elétricos, desde residências monofásicas até redes industriais trifásicas complexas.

Funções principais e proteção inteligente

O coração do nosso RCCB é o Transformador de Corrente de Sequência Zero (Toróide). Este componente monitora continuamente o campo magnético gerado pelo fluxo de corrente.

Detecção de Vazamento: Em condições normais, os campos magnéticos das correntes viva e neutra se cancelam. Se ocorrer um vazamento para a terra (por exemplo, uma pessoa tocar um fio energizado), o equilíbrio será quebrado.

Desconexão rápida: O transformador detecta esse fluxo "residual" e induz uma tensão em seu enrolamento secundário. Este sinal é amplificado (nos tipos eletrônicos) ou aciona diretamente um relé sensível (nos tipos eletromagnéticos), fazendo com que a trava mecânica libere e abra os contatos.

Avaliações de sensibilidade:

Alta Sensibilidade (10mA - 30mA): Para proteção contra contato direto (segurança humana). Obrigatório para banheiros, tomadas e circuitos externos.

Sensibilidade Média (100mA - 300mA): Para proteção contra contato indireto e prevenção de incêndio. Utilizado em quadros de distribuição principais para proteger cabos contra falhas de isolamento.

Aplicativos primários e casos de uso

Segurança Residencial: Instalação obrigatória em banheiros, cozinhas e tomadas externas para evitar choques fatais de aparelhos como secadores de cabelo ou ferramentas elétricas.

Máquinas Industriais: Proteger os operadores contra choques elétricos ao manusear equipamentos com carcaça metálica ou ferramentas portáteis.

Instalações de saúde: Garantir a segurança dos pacientes em hospitais onde mesmo pequenas correntes de fuga podem ser fatais (utilizando sistemas Tipo B ou sistemas de TI médicos especializados).

Energia Renovável: Proteger os lados CC e CA de sistemas solares fotovoltaicos e estações de carregamento de veículos elétricos contra falhas de aterramento.

Fabricação de precisão: da matéria-prima ao produto acabado

Nosso processo de produção é uma sinfonia de precisão magnética e engenharia mecânica.

1. Principais matérias-primas:

Núcleo do transformador de sequência zero: Feito de Permalloy de alta permeabilidade (liga de níquel-ferro) ou tiras nanocristalinas. Este material é crucial para detectar correntes de fuga minúsculas sem saturação.

Relé/Solenóide de Desarme: Um relé polarizado altamente sensível que converte o sinal elétrico do transformador em movimento mecânico.

Habitação: Policarbonato (PC) retardador de chama ou Nylon (PA66), projetado para ser não condutor e resistente a impactos.

Contatos: Óxido de Prata-Cádmio (AgCdO) ou Prata-Níquel (AgNi) para comutação confiável e baixa resistência.

2. Fluxo de trabalho de produção e processamento:

Enrolamento Toróide: O núcleo do transformador de precisão é enrolado com milhares de voltas de fio de cobre ultrafino. Isso deve ser feito com extremo cuidado para evitar curto-circuito nas curvas.

Encapsulamento Central: O núcleo magnético é encapsulado em resina epóxi para protegê-lo contra vibrações e umidade, garantindo estabilidade a longo prazo.

Conjunto: O toróide é colocado ao redor do caminho do condutor (ou os condutores passam por ele). O mecanismo de disparo está ligado à trava de contato principal.

Calibração (configuração de sensibilidade): Esta é a etapa mais crítica. Usamos fontes de corrente de precisão para injetar uma corrente de fuga (por exemplo, 30mA). A bobina de disparo é ajustada mecanicamente até ser ativada exatamente no limite.

Rigorosos controles de qualidade e padrões de teste

Aderimos aos padrões IEC/EN 62423 e IEC/EN 61008 . Nosso regime de testes foi projetado para garantir que o dispositivo seja acionado somente quando necessário e sempre quando necessário.

Itens de teste padrão e critérios de inspeção de fábrica:

Nossa capacidade de produção: linha, equipamento e equipe

Nossas instalações estão equipadas para lidar com a natureza delicada dos componentes de detecção magnética.

Linha de produção: Utilizamos máquinas de enrolamento toroidal automatizadas que garantem contagens de voltas e tensão consistentes, o que é vital para a detecção precisa da corrente.

Equipamento avançado:

Calibradores de Corrente de Fuga de Precisão: Instrumentos de alta precisão capazes de gerar correntes de fuga com resolução de 0,1 mA para ajustes finos de desarme.

Câmaras de blindagem magnética: Usado durante a montagem para evitar que campos magnéticos externos interfiram no processo de calibração sensível.

Bancos de testes automáticos: 100% das unidades passam por um teste funcional antes de serem embaladas.

Equipe de especialistas:

Engenheiros Magnéticos: Especialistas em projetar a geometria do transformador de sequência zero para maximizar a sensibilidade.

Técnicos de Calibração: equipe altamente treinada que verifica manualmente os limites de disparo de modelos confidenciais.

Garantia de qualidade: Dedicado a analisar modos de falha e garantir a confiabilidade do mecanismo de disparo.

Escolha nossos disjuntores de corrente residual. Não fabricamos apenas interruptores; nós projetamos a tranquilidade que advém de saber que seu circuito está protegendo você.
