Disjuntor de corrente residual eletromagnética

Para segurança de missão crítica onde a confiabilidade não pode depender de energia externa, escolha o disjuntor de corrente residual eletromagnética (RCCB) CDADA. Projetado pela Shanghai DADA Electric CO., LTD de acordo com os padrões IEC 61008-1, este RCCB puramente eletromagnético opera sem qualquer circuito eletrônico ou tensão auxiliar, tornando-o imune a flutuações de energia, surtos ou perda de neutro.

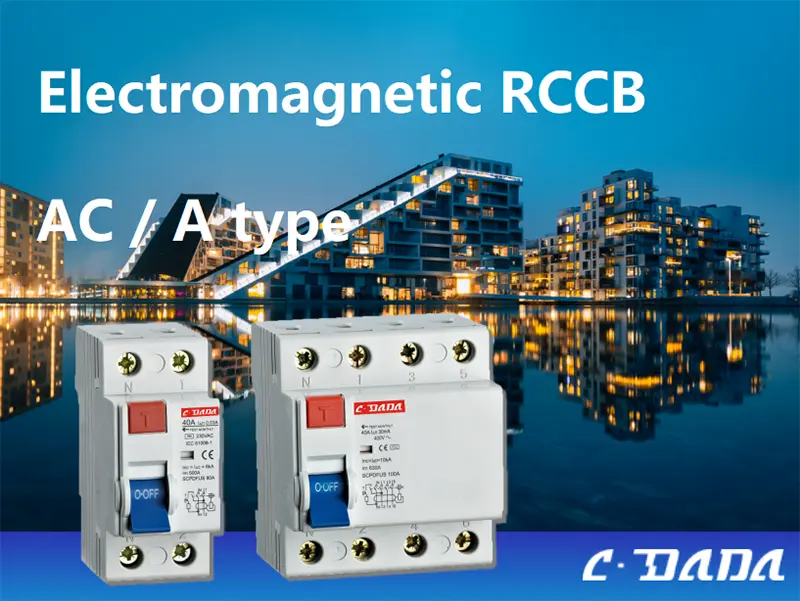

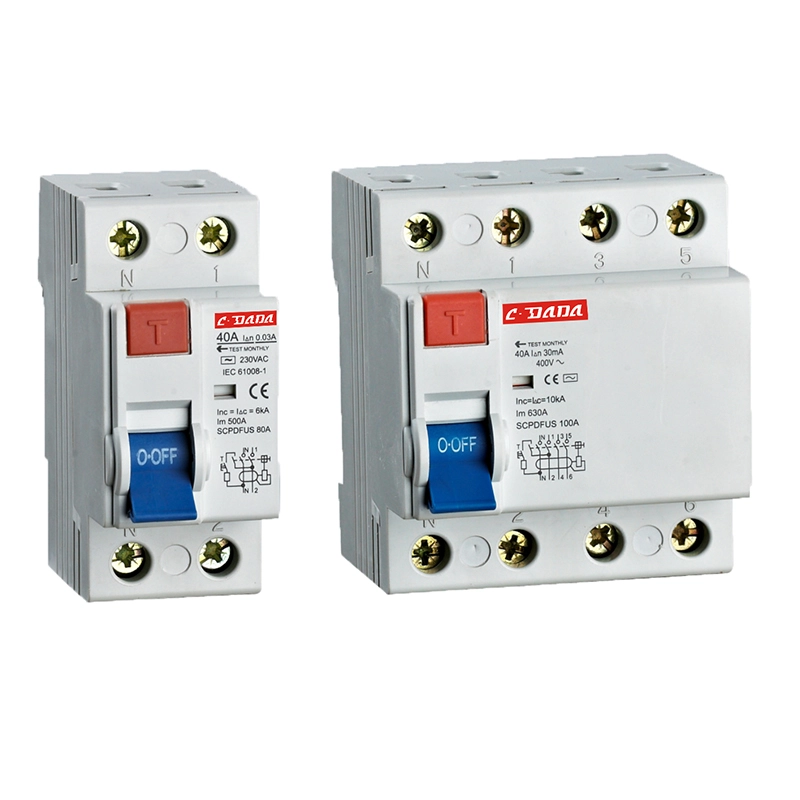

Disponível em configurações 2P (1+N) e 4P (3+N) com correntes nominais de 16A a 100A e sensibilidades de 10mA, 30mA ou 100mA, ele fornece proteção contra falha à terra à prova de falhas em ambientes de rede poluídos, com alta umidade ou instáveis.

Com uma classificação de curto-circuito condicional de 6kA, caixa importada retardadora de chamas e indicador de posição de contato, o RCCB eletromagnético CDADA é confiável em locais industriais, infraestrutura rural e painéis de exportação onde a confiabilidade mecânica absoluta é mais importante.

Especificações principais

Tipo: RCCB eletromagnético (sem eletrônica, sem necessidade de energia auxiliar)

Padrão: IEC 61008-1

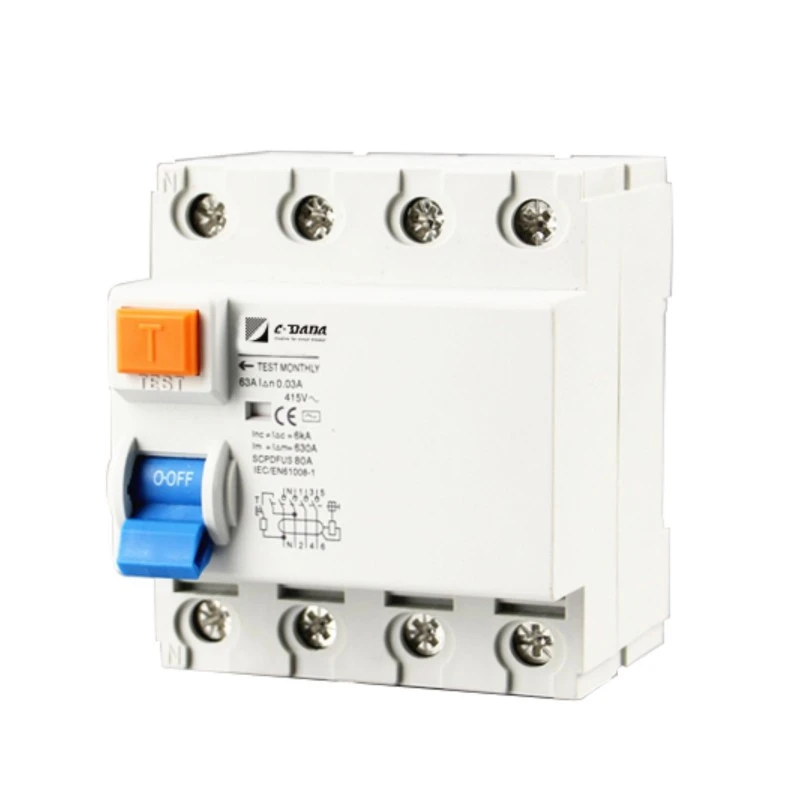

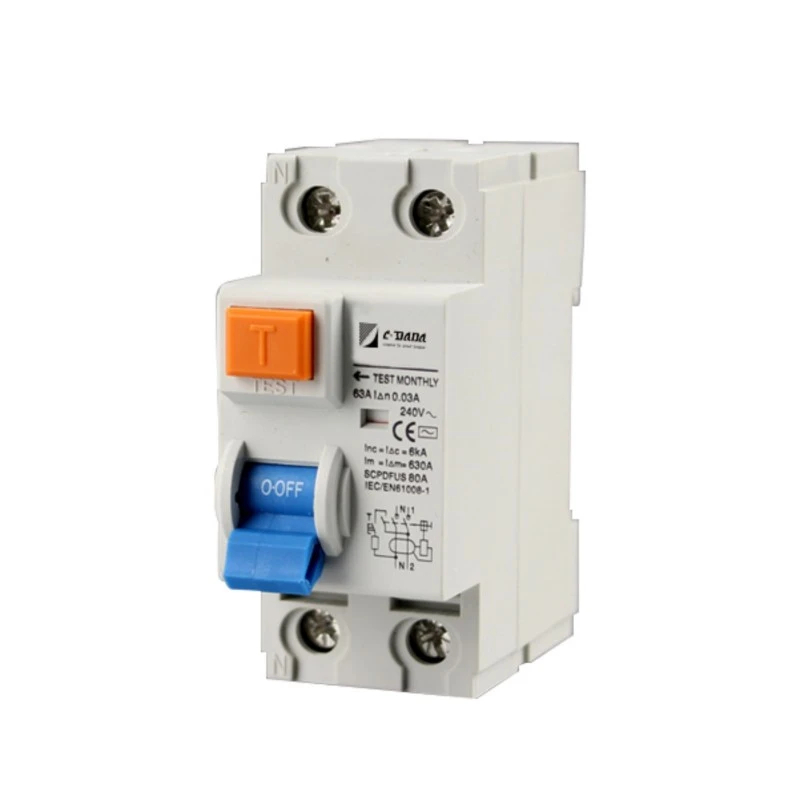

Pólos: 2P (1+N) ou 4P (3+N)

Corrente nominal (entrada): 16A, 25A, 32A, 40A, 63A, 80A, 100A

Tensão nominal:

2P: 240 Vca

4P: 240/415 Vca

Sensibilidade (I△n): 10mA, 30mA, 100mA

Corrente sem disparo: 0,5 × I△n

Tempo de viagem em I△n: ≤ 0,1 segundo

Capacidade de fabricação e quebra (I₄m):

500A (Em ≤ 40A)

630A (Em ≥ 63A)

Corrente de curto-circuito condicional (Inc): 6kA

Tensão suportável de impulso (Uimp): 6000V

Grau de Proteção: IP20

Montagem: trilho DIN de 35 mm, largura de 45 mm

Terminais: Tipo pino, suporta cabos de até 35mm²

Carcaça: plástico importado retardador de chamas, resistente ao calor e à prova de impacto

Temperatura operacional: Adequado para ambientes poluídos/adversos

Indicador visual: Indicador de condição do contator (mostra o estado ON/OFF)

Mecanismo de disparo: Liberação eletromagnética pura – funciona mesmo sem tensão na linha

Por que escolher o RCCB eletromagnético CDADA?

★ Dependência Zero da Tensão de Alimentação

Ao contrário dos RCCBs eletrônicos, o disjuntor de corrente residual eletromagnética não requer energia auxiliar – desarma de forma confiável mesmo se o neutro for quebrado, colapsos de tensão ou durante cortes de energia.

★ Confiabilidade incomparável em condições adversas

O design especial do terminal e os materiais de alta qualidade garantem um desempenho estável em ambientes empoeirados, úmidos ou corrosivos – ideal para fazendas, túneis e gabinetes externos.

★ Design inerentemente à prova de falhas

Sem semicondutores = sem envelhecimento, sem falhas de software, sem sensibilidade EMI. Apenas física mecânico-magnética – comprovada há décadas.

★ Conformidade com padrões globais

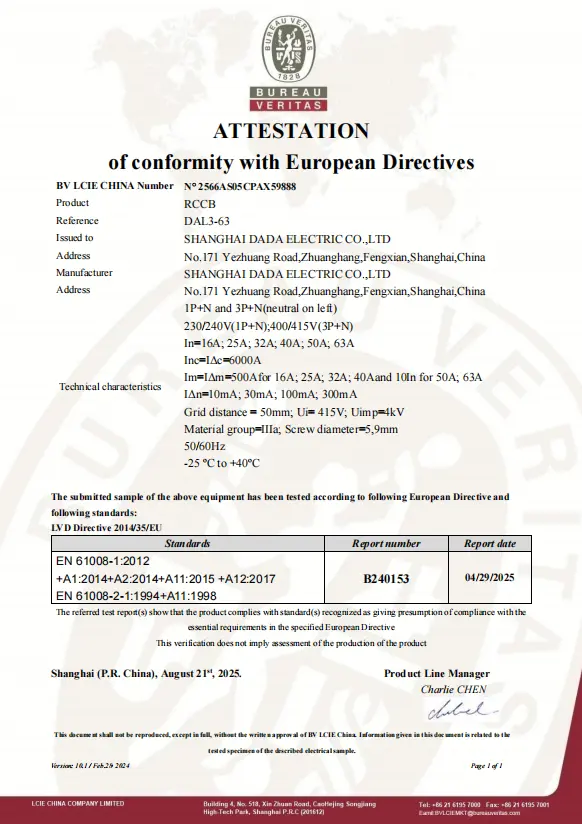

Totalmente compatível com IEC 61008-1, adequado para projetos internacionais que exigem proteção robusta e livre de manutenção.

★ Feedback operacional claro

O indicador de posição de contato integrado permite confirmação visual instantânea – fundamental para auditorias de segurança e manutenção.

★ Respeitando a confidencialidade do cliente, atendemos vários distribuidores e parceiros OEM em todo o mundo que fornecem para grandes projetos e mercados locais.

★ Nossas equipes de vendas e engenharia se esforçam para responder a todas as dúvidas técnicas dentro de 24 horas úteis.

Aplicações Típicas

Eletrificação Rural: Áreas com redes instáveis ​​ou fracas

Plantas Industriais: Ambientes de alta EMI (soldadores, motores)

Túneis e minas: condições úmidas e poluídas

Sistemas de Backup: Onde a integridade neutra não pode ser garantida

Painéis de exportação: Para mercados que exigem confiabilidade eletromagnética pura (por exemplo, partes da África, Oriente Médio, Sudeste Asiático)

Perguntas frequentes (FAQ)

Q1: Qual é a diferença entre RCDs Tipo A e Tipo AC? A1:

● Tipo AC: detecta apenas vazamentos suaves de CA senoidal (por exemplo, devido a falhas no aquecedor).

● Tipo A: Detecta vazamento de CA + CC pulsante (por exemplo, de carregadores de telefone, drivers de LED, máquinas de lavar). → O tipo A é necessário em instalações modernas com cargas eletrônicas. CDADA oferece ambos os tipos – confirme as necessidades da sua aplicação.

Q2: Qual é a diferença entre RCCBs eletrônicos e eletromagnéticos?

Recurso	RCCB eletrônico	RCCB Eletromagnético
Energia necessária	Sim (precisa de tensão de linha)	Não – funciona a 0V
Dependência Neutra	Falha se o neutro quebrar	Ainda funciona sem neutro
Sensibilidade EMI	Pode ocorrer falso disparo perto de motores/VFDs	Imune ao EMI
Custo	Mais baixo	Um pouco mais alto
Caso de uso	Redes urbanas estáveis	Sistemas severos, rurais ou críticos

Q3: Este RCCB eletromagnético suporta proteção pessoal de 30mA?

A3: Sim – está disponível em 10mA, 30mA e 100mA. A versão 30mA atende aos requisitos IEC para proteção contra choques que salva vidas.

Q4: Pode ser usado em sistemas de aterramento TT?

A4: Absolutamente. Na verdade, os RCCBs eletromagnéticos são preferidos em sistemas TT porque não dependem de uma referência neutra estável – que pode estar ausente ou ter alta impedância em configurações TT.

Q5: Por que escolher CDADA para disjuntor de corrente residual eletromagnética?

A5: CDADA oferece:

● Design eletromagnético compatível com IEC 61008-1

● Sem componentes eletrônicos ocultos – operação magnética pura

● Carcaça retardadora de chamas de alta qualidade para segurança

● Confiabilidade comprovada em ambientes poluídos

● Suporte OEM: preços em massa, documentos de certificação, amostragem rápida
