A Interruptor diminuto 125 15KAfoi projetado para sistemas elétricos que exigem alta capacidade de corrente e proteção confiável contra curto-circuito. Ao contrário dos MCBs convencionais de baixa classificação, um dispositivo de alta capacidade de interrupção de 125 A pode atender aplicações de distribuição exigentes onde as correntes de falta podem ser consideravelmente mais altas. Este artigo explica como funciona um MCB 125 15KA, o que significam suas principais especificações, onde pode ser usado, como selecioná-lo e instalá-lo corretamente e o que as equipes de compras devem examinar antes de fazer um pedido. Ele também explora os recursos práticos de design da série DAB7-125 da Shanghai DaDa Electric Co., Ltd., incluindo proteção termomagnética, design de limitação de corrente, terminais de cabo grandes e capacidade de interrupção de 15kA.
Índice
- O que é um disjuntor miniatura 125 15KA?
- Por que 125A e 15KA são importantes?
- Como funciona o mecanismo de proteção?
- Quais recursos melhoram o desempenho prático?
- Onde um MCB 125 15KA pode ser usado?
- Especificações principais a serem examinadas
- Como selecionar a configuração correta
- Considerações sobre instalação e manutenção
- Problemas comuns e preocupações de compra
- Por que Xangai DaDa Electric Co., Ltd.?
- Perguntas frequentes
- Considerações Finais
O que é um disjuntor miniatura 125 15KA?
Um disjuntor miniatura 125 15KA é um dispositivo de proteção de alta corrente projetado para interromper circuitos elétricos quando ocorrem condições de corrente anormais. Na designação do produto, “125” geralmente identifica uma corrente nominal de até 125A, enquanto “15KA” refere-se a uma capacidade de interrupção de curto-circuito de 15kA sob as condições e padrões de teste aplicáveis.
Esses dois números descrevem características elétricas diferentes. A classificação de 125A refere-se à corrente que o disjuntor foi projetado para suportar sob condições operacionais especificadas. O valor de 15kA refere-se ao nível de corrente de curto-circuito potencial que o disjuntor pode interromper com segurança sob as condições especificadas.
Esta distinção é importante quando os engenheiros comparam disjuntores. Uma corrente nominal mais elevada não significa automaticamente uma maior capacidade de interrupção de curto-circuito. Ambos os valores devem ser avaliados em relação às características elétricas da instalação.

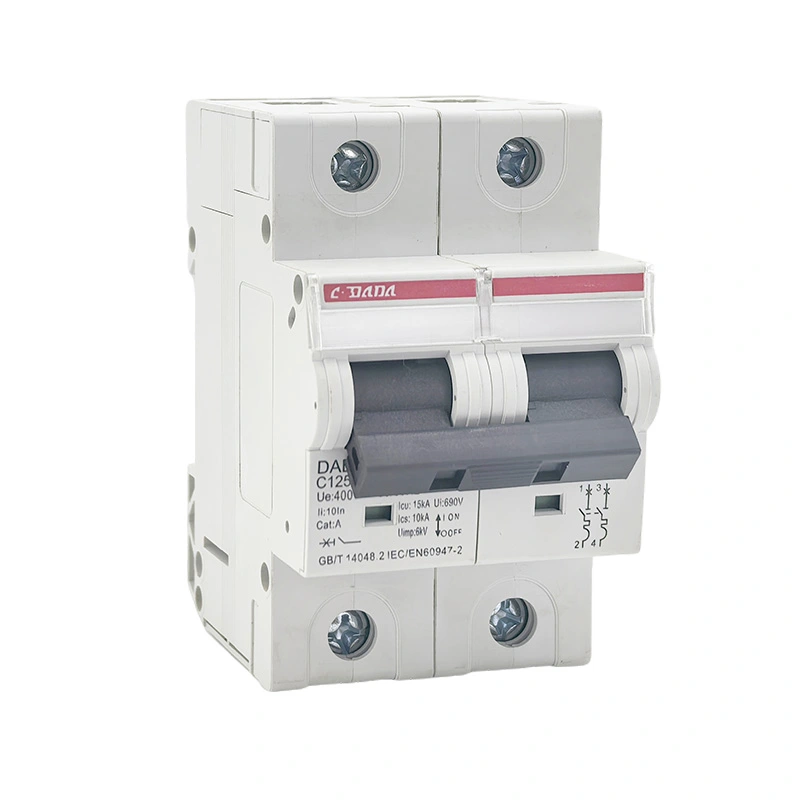

A série DAB7-125 da Shanghai DaDa Electric Co., Ltd. foi desenvolvida para aplicações de distribuição de energia industrial e comercial. Suas informações de produto publicadas identificam uma corrente nominal máxima de 125A e opções de alta capacidade de interrupção, incluindo 15kA. O fabricante também especifica proteção termomagnética e um projeto de limitação de corrente.
Por que 125A e 15KA são importantes?
Os sistemas de distribuição elétrica podem conter energia de falha substancial, especialmente perto de transformadores, quadros de distribuição, máquinas industriais e grandes cargas de energia. Se um dispositivo de proteção for exposto a uma corrente de falta acima de sua capacidade de interrupção especificada, as consequências podem incluir danos ao equipamento, arcos excessivos e sérios riscos à segurança.
Uma capacidade de interrupção de 15kA fornece uma margem de interrupção maior do que muitos MCBs padrão de baixa capacidade de interrupção. A adequação real, no entanto, depende da corrente de curto-circuito prevista no ponto de instalação e dos requisitos da norma elétrica aplicável.
| Parâmetro | O que isso indica | Por que é importante |
|---|---|---|
| 125A | Corrente nominal | Determina a faixa normal de condução de corrente do disjuntor. |
| 15kA | Alta capacidade de interrupção de curto-circuito | Ajuda o disjuntor a interromper altas correntes de falta especificadas. |
| Viagem termal | Proteção contra sobrecarga | Responde a condições de corrente excessivas sustentadas. |
| Viagem magnética | Proteção contra curto-circuito | Fornece operação rápida durante condições de falha graves. |
| Limitação atual | Redução da energia de falha | Pode ajudar a limitar o estresse colocado nos equipamentos posteriores. |
Ao projetar um sistema de distribuição, o disjuntor deve, portanto, ser selecionado a partir do cálculo de carga real, classificação do condutor, cálculo da corrente de falta, tensão, frequência, configuração do pólo e requisitos de coordenação, e não apenas da classificação da corrente.
Como funciona o mecanismo de proteção?
Um MCB moderno geralmente combina dois princípios primários de disparo: proteção térmica e proteção magnética. Os dois mecanismos tratam de diferentes tipos de eventos de sobrecorrente.
A proteção térmica responde a condições de sobrecarga que persistem ao longo do tempo. Quando a corrente excede o nível operacional pretendido, o calor faz com que o elemento térmico opere e abra o circuito.
A proteção magnética destina-se a condições de falha de alta corrente. Uma forte resposta magnética pode ativar o mecanismo de disparo rapidamente quando ocorre um curto-circuito grave.
Quando os contatos se separam durante a interrupção da falta, pode formar-se um arco elétrico. Estruturas internas de gerenciamento de arco ajudam a controlar e extinguir o arco durante a interrupção.
A construção limitadora de corrente pode reduzir a energia que pode passar pelo circuito durante um evento de curto-circuito, ajudando a reduzir o estresse nos componentes conectados.
As informações do produto DAB7-125 descrevem uma função de disparo térmico e magnético, um mecanismo sem disparo e um design de limitação de corrente. Estas características são particularmente relevantes para aplicações onde o dispositivo de proteção deve responder consistentemente tanto a sobrecargas prolongadas como a falhas de alta corrente.
Quais recursos melhoram o desempenho prático?
Os equipamentos de proteção elétrica não são avaliados apenas pela sua corrente nominal. A construção mecânica, o design do terminal, os materiais de contato, o método de montagem e os arranjos internos de controle de arco podem afetar a usabilidade prática.
- Alta capacidade de interrupção:Uma especificação de 15kA fornece maior capacidade de interrupção de curto-circuito do que muitos MCBs convencionais de baixa capacidade de interrupção.
- Terminais de cabos grandes:A série DAB7-125 foi projetada com terminais grandes adequados para condutores de cobre e alumínio de até 35mm² de acordo com informações publicadas pelo fabricante.
- Mecanismo sem desarme:O disjuntor pode manter sua função de proteção mesmo quando o mecanismo de operação estiver na posição LIGADO.
- Indicação de contato positivo:Uma indicação clara do status do contato pode facilitar a inspeção e a manutenção.
- Operação termomagnética:Diferentes condições de sobrecorrente podem ser abordadas através de mecanismos de disparo complementares.
- Montagem em trilho DIN:A montagem modular simplifica a instalação em equipamentos de distribuição compatíveis.
- Gabinete retardador de chamas:As informações publicadas do DAB7-125 especificam um material de invólucro retardador de chamas PA66.
Esses detalhes são importantes para distribuidores e integradores de sistemas porque a eficiência da instalação e a facilidade de manutenção podem influenciar a experiência operacional total, e não apenas o preço de compra inicial.
Onde um MCB 125 15KA pode ser usado?
Um MCB de alta capacidade de interrupção de 125A pode ser considerado para sistemas de distribuição elétrica onde a corrente do circuito e o nível de falha estão dentro da faixa operacional especificada do dispositivo. Os ambientes de aplicação típicos podem incluir instalações industriais, edifícios comerciais, painéis de distribuição de equipamentos e outros circuitos de corrente mais alta.
| Aplicativo | Requisito Típico | Benefício potencial |
|---|---|---|
| Distribuição industrial | Cargas de corrente mais altas e condições de falha exigentes | Alta capacidade de corrente com proteção contra curto-circuito |
| Edifícios comerciais | Proteção de distribuição confiável | Proteção modular compacta para circuitos de distribuição |
| Sistemas de máquinas | Proteção para equipamentos elétricos e alimentadores | Resposta de sobrecorrente térmica e magnética |
| Painéis de distribuição | Dispositivos de proteção eficientes em termos de espaço | Instalação em trilho DIN e construção modular |
| Equipamentos que consomem muita energia | Corrente de circuito mais alta | Configuração de corrente nominal de até 125A dependendo do modelo selecionado |
A adequação da aplicação deve sempre ser confirmada em relação ao projeto elétrico completo. Tensão, frequência, corrente de falta prospectiva, tamanho do condutor, temperatura ambiente, configuração dos pólos e regras de instalação aplicáveis podem alterar a seleção apropriada do disjuntor.
Especificações principais a serem examinadas
Os compradores geralmente se concentram em “125A” e “15kA” porque são fáceis de entender. No entanto, a aquisição profissional exige uma revisão mais ampla das especificações.
| Especificação | Pergunta de compra |
|---|---|
| Corrente nominal | A classificação selecionada corresponde à carga calculada do circuito e à capacidade do condutor? |
| Capacidade de ruptura | A capacidade especificada de 15kA é adequada para a corrente de falha potencial? |
| Tensão nominal | O disjuntor corresponde à tensão do sistema e ao arranjo de distribuição? |
| Número de pólos | O circuito requer 1P, 2P, 3P, 4P ou outra configuração? |
| Curva de viagem | A característica de liberação selecionada é compatível com a carga conectada? |
| Padrão aplicável | O produto atende ao padrão exigido para o mercado alvo e instalação? |
| Capacidade terminal | Os terminais podem acomodar com segurança o condutor especificado? |
| Método de instalação | É necessária montagem em trilho DIN ou outro arranjo de montagem? |
Por exemplo, IEC 60947-2 e IEC/EN 60898-1 usam diferentes classificações e estruturas de teste para disjuntores. Os dados publicados do fabricante podem, portanto, conter a terminologia Icu e Icn, dependendo do padrão e da categoria do produto. O comprador deve verificar exatamente qual classificação se aplica à tensão e às condições operacionais da instalação pretendida.
Como selecionar a configuração correta
A escolha de um disjuntor miniatura 125 15KA deve começar com o sistema elétrico e não com o catálogo de produtos. Um processo de seleção simples pode reduzir o risco de incompatibilidade do disjuntor com o circuito.
- Determine a corrente de projeto.Calcule a corrente de carga contínua e intermitente esperada.
- Verifique a classificação do condutor.O dispositivo de proteção deve ser coordenado com a corrente permitida do cabo nas condições reais de instalação.
- Determine a corrente de curto-circuito prospectiva.A capacidade de interrupção selecionada deve ser adequada ao nível de falha no ponto de instalação.
- Confirme a tensão e a frequência.Certifique-se de que o disjuntor esteja classificado para o sistema elétrico.
- Selecione a disposição dos pólos.Considere os requisitos para condutores de fase e neutro.
- Revise as características da viagem.A curva de disparo deve ser adequada à carga conectada e às condições de partida esperadas.
- Confirme padrões e certificações.Verifique os requisitos do mercado-alvo, as especificações do projeto e os regulamentos elétricos locais.
- Verifique a compatibilidade física.Confirme as dimensões, o tamanho do terminal, a compatibilidade do trilho DIN e o espaçamento do painel.
Considerações sobre instalação e manutenção
A instalação correta é essencial para qualquer dispositivo de proteção de alta corrente. Mesmo um disjuntor bem projetado não consegue compensar condutores dimensionados incorretamente, terminais soltos, invólucros inadequados ou práticas de instalação inadequadas.
- Verifique o modelo e a classificação do disjuntor antes da instalação.
- Isole a alimentação elétrica e siga o procedimento de segurança aplicável.
- Confirme se a seção transversal do condutor é compatível com o terminal.
- Prepare os condutores corretamente e evite extremidades dos cabos danificadas ou desencapadas incorretamente.
- Aperte os terminais de acordo com os requisitos especificados pelo fabricante.
- Certifique-se de que o disjuntor esteja montado com segurança no trilho DIN compatível.
- Verifique se o gabinete oferece proteção e folga adequadas.
- Inspecione os terminais periodicamente em busca de sinais de superaquecimento, descoloração ou folga mecânica.
- Teste o sistema de proteção de acordo com os requisitos de manutenção da instalação.
Os cronogramas de manutenção devem refletir o ambiente e o ciclo de trabalho. Instalações industriais com cargas elevadas, comutação frequente, poeira, vibração ou temperaturas elevadas podem exigir inspeções mais frequentes do que sistemas de distribuição interna com carga leve.
Problemas comuns e preocupações de compra
Os compradores de MCBs de alta corrente frequentemente enfrentam vários desafios práticos. Resolver estas questões antes da aquisição pode evitar atrasos e problemas de instalação.
Algumas listagens de produtos mencionam apenas uma “alta capacidade de ruptura” genérica. Os compradores devem solicitar a classificação exata, padrão, tensão e base de teste.
Selecionar 125A sem verificar a capacidade do cabo e a corrente real do projeto pode criar problemas de coordenação.
Condutores maiores requerem terminais projetados para aceitar a área de seção transversal necessária. A compatibilidade do terminal deve ser confirmada antes da compra.
Os compradores internacionais muitas vezes precisam de especificações técnicas, certificações, desenhos e informações sobre produtos para aprovação do projeto.
Um fornecedor profissional deve ser capaz de fornecer dados claros do produto e ajudar os compradores a compreender as diferenças entre corrente nominal, capacidade de interrupção, características de disparo e requisitos de instalação.
Por que Xangai DaDa Electric Co., Ltd.?
desenvolve e fabrica produtos de proteção de circuitos para aplicações elétricas industriais e comerciais. Seu portfólio de produtos publicados inclui MCBs, MCCBs, RCBOs, RCCBs e equipamentos de proteção de circuitos relacionados.
A série DAB7-125 está posicionada para aplicações que exigem maior capacidade de corrente e alta capacidade de interrupção de curto-circuito. As especificações publicadas incluem alta capacidade de interrupção de 15kA, função de disparo termomagnético, design de limitação de corrente, indicação de contato positivo e terminais adequados para condutores maiores. :contentReference[oaicite:1]{index=1}
As informações de fábrica do fabricante também descrevem oficinas dedicadas de estampagem, soldagem por pontos, rebitagem, moldagem por injeção e montagem, apoiando a produção de produtos MCB e MCCB. :contentReference[oaicite:2]{index=2}
Para distribuidores, atacadistas de produtos elétricos, fabricantes de painéis e clientes OEM, esse tipo de capacidade de fabricação pode ser útil quando o fornecimento consistente de produtos, a documentação técnica e o suporte à configuração são partes importantes de uma decisão de compra.
| Requisito do comprador | Característica DAB7-125 relevante |
|---|---|
| Proteção de circuito de alta corrente | Corrente nominal até 125A |
| Maiores requisitos de curto-circuito | Capacidade de interrupção de até 15kA de acordo com informações publicadas do produto |
| Proteção contra sobrecarga | Função de disparo térmico |
| Resposta a curto-circuito | Função de disparo magnético |
| Condutores maiores | Terminais de cabos grandes projetados para condutores de até 35 mm² de acordo com informações do fabricante |
| Instalação do painel | Design modular de montagem em trilho DIN |
As especificações do produto devem sempre ser confirmadas em relação à documentação técnica mais recente antes da aprovação final do projeto, especialmente quando o disjuntor for instalado em um ambiente de alta corrente de falta ou em um sistema elétrico regulado.
Perguntas frequentes
15KA refere-se a uma capacidade de interrupção de curto-circuito de 15kA sob as condições de teste especificadas aplicáveis. Indica o nível de corrente de curto-circuito potencial que o dispositivo foi projetado para interromper de acordo com sua classificação e padrão aplicáveis.
Não. A seleção deve considerar a capacidade do condutor, as características da carga, a tensão do sistema, as condições ambientais, a corrente de falta, a configuração dos pólos e os requisitos elétricos aplicáveis.
125A está associado à corrente nominal do disjuntor, enquanto 15kA refere-se à sua capacidade de interrupção de curto-circuito. Eles descrevem diferentes características do dispositivo de proteção.
Ele pode ser considerado para circuitos de distribuição industrial adequados quando o sistema elétrico estiver dentro das classificações e requisitos de instalação especificados do produto.
Não. A capacidade de ruptura é apenas um fator de seleção. Tensão, corrente nominal, características de disparo, coordenação dos condutores, configuração dos pólos e condições de instalação também devem ser avaliadas.
A proteção térmica trata de condições de sobrecarga sustentada, enquanto a proteção magnética responde rapidamente a condições de falha de alta corrente, como curtos-circuitos.
As informações DAB7-125 publicadas pela Shanghai DaDa Electric afirmam que seus grandes terminais de cabo são adequados para cabos de cobre e alumínio de até 35 mm². A disposição exata dos condutores deve ser sempre confirmada com a documentação técnica atual antes da instalação.
Os compradores devem solicitar a ficha técnica, normas aplicáveis, tensão nominal, dados de capacidade de interrupção, características de viagem, desenhos dimensionais, informações do terminal, certificações e detalhes de embalagem relevantes para o mercado de destino.
Considerações Finais
Um disjuntor miniatura 125 15KA atende a uma combinação específica de requisitos: capacidade de corrente relativamente alta e capacidade aprimorada de interrupção de curto-circuito. Para engenheiros e equipes de compras, entender o que cada classificação representa é essencial para tomar a decisão técnica correta.
As considerações mais importantes vão além dos números “125A” e “15kA”. Uma avaliação completa deve incluir tensão nominal, corrente de falta, características de disparo, configuração dos pólos, compatibilidade dos condutores, padrões aplicáveis, ambiente de instalação e dimensões físicas.
A série DAB7-125 da Shanghai DaDa Electric Co., Ltd. combina proteção contra alta corrente com operação termomagnética, design de limitação de corrente, terminais de cabo grandes e uma capacidade de interrupção publicada de até 15kA. Estas características tornam o produto relevante para uma gama de aplicações de distribuição industrial e comercial quando corretamente adaptado ao sistema elétrico.
