UmMCCB com proteção contra vazamentocombina funções convencionais de disjuntores em caixa moldada com proteção contra corrente residual em uma solução coordenada. Para edifícios comerciais, instalações industriais, fabricantes de equipamentos e empreiteiros elétricos, isso pode resolver um desafio comum: proteger um circuito de energia contra sobrecargas e curtos-circuitos, ao mesmo tempo que detecta correntes de fuga potencialmente perigosas.
A chave não é simplesmente escolher um disjuntor com mais funções. O dispositivo deve corresponder à tensão do sistema, corrente nominal, condições de curto-circuito, configuração do pólo, configuração da corrente de fuga, ambiente de instalação e requisitos de coordenação. Este guia explica como a tecnologia funciona, quais problemas ela aborda e o que os compradores devem verificar antes de especificar um MCCB com proteção contra vazamentos.
Índice
- 1. O que é um MCCB com proteção contra vazamento?
- 2. Como funciona a proteção contra vazamentos?
- 3. Quais problemas elétricos ele pode resolver?
- 4. Por que combinar MCCB e proteção contra vazamento?
- 5. Onde é usado um MCCB com proteção contra vazamento?
- 6. O que os compradores devem verificar antes da seleção?
- 7. Explicação dos principais parâmetros
- 8. MCCB com proteção contra vazamento vs. dispositivos de proteção separados
- 9. Considerações sobre instalação e manutenção
- 10. Shanghai DaDa Electric Co., Ltd. e soluções de proteção contra vazamento
- 11. Perguntas frequentes
- 12. Conclusão
1. O que é um MCCB com proteção contra vazamento?
Um disjuntor em caixa moldada, comumente chamado de MCCB, é projetado para proteger circuitos elétricos de baixa tensão contra condições como sobrecarga e curto-circuito. Ao contrário de uma chave de proteção básica, um MCCB pode ser selecionado em uma ampla gama de classificações de corrente e capacidades de interrupção, tornando-o adequado para sistemas de distribuição comerciais e industriais.
UmMCCB com proteção contra vazamentoadiciona detecção de corrente residual ou fuga à terra a essas funções de proteção convencionais. Quando uma corrente de fuga anormal é detectada e atinge o nível operacional configurado, o mecanismo de proteção pode iniciar um desarme e desconectar o circuito afetado.
Essa combinação é particularmente útil quando os projetistas elétricos desejam múltiplas camadas de proteção sem criar um arranjo de painel desnecessariamente complicado. Os produtos comerciais estão disponíveis como soluções integradas de MCCB mais corrente residual ou como MCCBs combinados com módulos de corrente residual compatíveis. A IEC 60947-2 inclui requisitos para disjuntores que incorporam proteção contra corrente residual, enquanto os fabricantes podem fornecer diferentes configurações e faixas de ajuste.
2. Como funciona a proteção contra vazamentos?
Num circuito elétrico saudável, a corrente que flui através dos condutores de saída deve corresponder adequadamente à corrente que retorna através do circuito. Uma condição de vazamento ocorre quando parte da corrente segue um caminho não intencional, como através da deterioração do isolamento, de um equipamento conectado ou de uma pessoa em contato com uma parte energizada.
A proteção contra vazamento monitora a corrente residual associada a este desequilíbrio. Se a corrente residual medida exceder o limite operacional configurado do dispositivo, o sistema de proteção envia um sinal de disparo ao mecanismo MCCB.
Dependendo do design do produto, a proteção contra vazamento pode fornecer corrente operacional residual ajustável, atraso de tempo, funcionalidade de teste, indicação de alarme ou outras funções de monitoramento. Os produtos comerciais de proteção contra vazamento MCCB demonstram que as configurações de sensibilidade e atraso podem variar significativamente de acordo com a aplicação pretendida.
Por que isso é diferente da proteção contra sobrecarga?
A proteção contra sobrecarga e a proteção contra vazamento respondem a diferentes problemas. Um circuito sobrecarregado pode consumir corrente excessiva porque muitas cargas estão conectadas ou porque o equipamento está operando além da capacidade pretendida. Uma falha de vazamento, entretanto, diz respeito à corrente que escapa do caminho condutor pretendido.
Portanto, simplesmente aumentar a capacidade de proteção contra sobrecarga não fornece automaticamente uma proteção adequada contra vazamentos. As duas funções devem ser consideradas separadamente ao projetar um sistema de distribuição elétrica.
3. Quais problemas elétricos ele pode resolver?
Os equipamentos eléctricos utilizados em fábricas, edifícios comerciais e projectos de infra-estruturas podem funcionar durante longos períodos sob condições exigentes. Umidade, poeira, envelhecimento do isolamento, danos mecânicos, erros de instalação e deterioração do equipamento podem contribuir para caminhos de corrente anormais.
O isolamento danificado ou envelhecido pode criar caminhos de corrente não intencionais que podem não se comportar como um curto-circuito convencional.
A proteção contra corrente residual pode ajudar a detectar condições de vazamento que exigem desconexão rápida do circuito.
A combinação de funções de proteção pode simplificar o arranjo em comparação com o uso de vários componentes independentes.
O nível de proteção real depende do sistema elétrico completo, da configuração do dispositivo e das condições de instalação. Um MCCB com proteção contra vazamento deve, portanto, ser tratado como parte de um esquema de proteção adequadamente projetado, e não como uma solução universal para todos os riscos elétricos.
4. Por que combinar MCCB e proteção contra vazamento?
Para muitos projetos elétricos, o principal atrativo é a capacidade de atender a vários requisitos de proteção dentro de um arranjo coordenado de dispositivos. Isto pode ser valioso quando o espaço do painel, o tempo de instalação e a coordenação do sistema são importantes.
1. Múltiplas funções de proteção
Um dispositivo configurado corretamente pode fornecer proteção contra sobrecarga, curto-circuito e corrente residual dentro da mesma arquitetura de proteção. Isto torna mais fácil para os engenheiros estabelecerem uma estratégia de proteção definida para um circuito de alimentação ou distribuição.
2. Design de painel mais eficiente
Componentes de proteção integrados ou estreitamente combinados podem reduzir a necessidade de dispositivos, fiação e arranjos de montagem separados. Os fabricantes de MCCBs protegidos contra corrente residual destacam especificamente a instalação compacta e a redução dos requisitos de componentes como vantagens práticas.
3. Proteção ajustável
Alguns produtos fornecem limites de corrente residual ajustáveis e atrasos de tempo. Isto permite que o arranjo de proteção seja adaptado a diferentes circuitos, em vez de depender de uma configuração fixa para cada aplicação.
4. Planejamento de sistema mais fácil
Quando os requisitos de sobrecarga, curto-circuito e vazamento são considerados em conjunto, os engenheiros podem avaliar a estratégia de proteção completa em vez de selecionar componentes individuais de forma independente.
5. Onde é usado um MCCB com proteção contra vazamento?
A aplicação apropriada depende do projeto elétrico, dos requisitos locais e das especificações do produto. As áreas de aplicação típicas incluem:
- Quadros de distribuição para edifícios comerciais
- Sistemas de distribuição de energia industrial
- Equipamento de produção de fábrica
- Alimentadores de motores e máquinas
- Oficinas e instalações de fabricação
- Instalações de infraestrutura e utilidades
- Equipamento elétrico que requer monitoramento de fuga à terra
- Sistemas de distribuição onde o espaço do painel é limitado
- Projetos que exigem proteção coordenada contra sobrecarga, curto-circuito e corrente residual
Os MCCBs são amplamente utilizados na distribuição industrial e comercial porque suas classificações de corrente e capacidades de interrupção podem cobrir aplicações além da faixa típica de pequenos disjuntores de derivação.
6. O que os compradores devem verificar antes da seleção?
Selecionar um MCCB com proteção contra vazamento com base apenas na amperagem nominal pode criar problemas durante a instalação. Os compradores devem fornecer ao fabricante ou engenheiro elétrico informações suficientes sobre o sistema antes de confirmar um modelo.
- Corrente nominal:Determine a carga contínua esperada e selecione uma classificação de corrente adequada com base no projeto completo do circuito.
- Tensão operacional:Confirme a tensão do sistema e se o produto é adequado para a aplicação CA pretendida.
- Número de pólos:Verifique se o sistema requer 3P, 4P ou outra configuração.
- Capacidade de curto-circuito:Verifique a corrente de falta potencial disponível e certifique-se de que o disjuntor tenha uma classificação de interrupção apropriada.
- Sensibilidade de vazamento:Determine a corrente operacional residual necessária para a estratégia de proteção pretendida.
- Atraso de tempo:Considere se a operação instantânea ou uma resposta com atraso é necessária para coordenação com dispositivos upstream ou downstream.
- Condições de instalação:Revise a temperatura ambiente, o gabinete, a umidade, a altitude e outros fatores ambientais relevantes.
- Padrões e certificações:Confirme os padrões e aprovações exigidas no mercado-alvo.
7. Explicação dos principais parâmetros
Os parâmetros a seguir são particularmente importantes ao comparar diferentes produtos de proteção contra vazamento de MCCB.
| Parâmetro | Por que é importante | O que os compradores devem confirmar |
|---|---|---|
| Corrente nominal (entrada) | Define o nível de corrente que o disjuntor foi projetado para suportar sob condições especificadas. | Combine o disjuntor com a carga do circuito e o projeto do condutor. |
| Tensão Nominal (Ue) | Define a tensão elétrica de operação para a aplicação. | Confirme a compatibilidade com a tensão do sistema. |
| Quebrando Capacidade | Indica a corrente de falta que o disjuntor pode interromper com segurança sob condições de teste especificadas. | Compare a classificação do produto com a corrente de curto-circuito disponível. |
| Configuração de corrente de vazamento | Determina o nível de corrente residual no qual a proteção contra vazamento opera. | Confirme a sensibilidade necessária e a faixa de ajuste. |
| Atraso de tempo | Pode ajudar a coordenar a proteção contra vazamentos com outros dispositivos de proteção. | Verifique se a resposta necessária é instantânea ou atrasada. |
| Número de poloneses | Determina quais condutores estão comutados e protegidos. | Confirme 3P, 4P ou outra configuração necessária. |
| Padrões | Fornece uma estrutura para desempenho e testes do produto. | Verifique os requisitos IEC, regionais e de projeto aplicáveis. |
Por exemplo, os produtos comerciais atuais com proteção contra corrente residual podem oferecer diferentes combinações de corrente nominal, configuração de pólo, tensão operacional e capacidade de interrupção. Essas especificações devem sempre ser verificadas em relação à ficha técnica real do produto, em vez de serem assumidas apenas a partir da categoria do produto.
8. MCCB com proteção contra vazamento vs. dispositivos de proteção separados
Tanto os acordos de protecção integrados como os separados podem ser tecnicamente adequados. A melhor configuração depende da arquitetura elétrica do projeto, dos requisitos de espaço, da estratégia de coordenação e das preferências de aquisição.
| Consideração | MCCB com proteção contra vazamento | Acordo de Proteção Separado |
|---|---|---|
| Layout do painel | Pode fornecer um arranjo compacto. | Pode exigir espaço de montagem adicional. |
| Fiação | Pode reduzir a interconexão entre componentes de proteção separados. | Pode exigir fiação e coordenação adicionais. |
| Funções de proteção | Projetado em torno de um arranjo de proteção combinado. | As funções podem ser selecionadas de forma independente. |
| Manutenção | Menos componentes separados podem simplificar a inspeção. | Os componentes individuais podem ser substituídos separadamente dependendo do design. |
| Personalização | Depende das configurações disponíveis do disjuntor e da proteção contra vazamentos. | Pode oferecer flexibilidade combinando diferentes dispositivos. |
O ponto importante é que a integração não significa automaticamente adequação. A combinação selecionada ainda deve satisfazer os requisitos elétricos da instalação.
9. Considerações sobre instalação e manutenção
A instalação correta é tão importante quanto selecionar o disjuntor correto. Mesmo um MCCB bem projetado com proteção contra vazamento pode não fornecer o desempenho pretendido se a fiação, o arranjo de aterramento, as configurações ou o ambiente de instalação estiverem incorretos.
Verifique a fiação com cuidado
Siga o diagrama de fiação e as instruções de instalação do fabricante. Os condutores de fase e neutro, quando aplicável, devem ser dispostos corretamente para que o sistema de detecção de corrente residual funcione conforme pretendido.
Verifique a configuração de vazamento
Não presuma que a configuração de corrente de fuga mais baixa disponível seja automaticamente apropriada. A configuração deve corresponder à função de proteção pretendida e às características elétricas do circuito.
Considere a seletividade
Grandes sistemas de distribuição podem conter vários dispositivos de proteção. Suas características operacionais devem ser revisadas em conjunto para que uma falta apropriada a jusante não desconecte desnecessariamente uma parte muito maior da instalação.
Execute testes funcionais
Quando o produto fornecer uma função de teste, o teste deverá seguir o procedimento recomendado pelo fabricante e os requisitos aplicáveis à instalação. Alguns dispositivos de corrente residual fornecem funções de teste e recursos adicionais de monitoramento.
10. Shanghai DaDa Electric Co., Ltd. e soluções de proteção contra vazamento
fornece soluções MCCB projetadas para aplicações onde a proteção de circuito convencional e a proteção contra vazamento precisam trabalhar juntas. Sua série DAM1L é um exemplo de MCCB com proteção contra corrente residual integrada, projetado para aplicações que incluem sistemas elétricos prediais, locais industriais e outros ambientes de distribuição de baixa tensão.

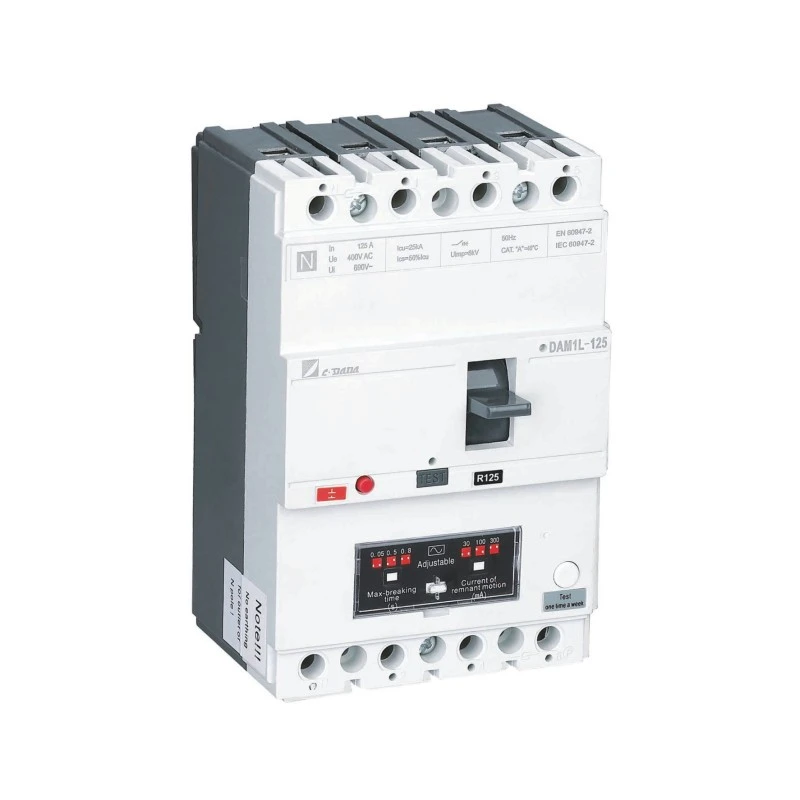

As informações do produto indicam configurações como construção de quatro pólos, ampla faixa de corrente nominal e proteção de fuga à terra ajustável. Dependendo do modelo, a corrente operacional de fuga pode ser configurada em uma faixa especificada, permitindo que a estratégia de proteção seja adaptada a diferentes aplicações.
Para compradores, distribuidores, construtores de painéis e empreiteiros elétricos estrangeiros, a abordagem mais útil é fornecer ao fornecedor os requisitos do projeto antes de solicitar uma cotação. Isso ajuda a determinar se a classificação de corrente necessária, a disposição dos pólos, a configuração de vazamento, a capacidade de interrupção e a certificação estão disponíveis na configuração pretendida.
Informações a serem incluídas em uma consulta
- Corrente nominal necessária
- Tensão e frequência do sistema
- Número de pólos
- Sensibilidade de corrente de fuga necessária
- Função de atraso de tempo necessária
- Corrente de curto-circuito esperada ou capacidade de interrupção necessária
- Ambiente de instalação
- Mercado-alvo e requisitos de certificação
- Quantidade necessária
- Requisitos OEM ou personalizados, se aplicável
Fornecer esses detalhes no início pode tornar a comunicação técnica mais eficiente e reduzir o risco de selecionar um disjuntor que não corresponda à instalação final.
11. Perguntas frequentes
A proteção contra vazamento detecta a corrente residual causada por um caminho de corrente não intencional e pode iniciar o disparo do disjuntor quando o limite operacional configurado for atingido. Ele aborda uma condição diferente da proteção convencional contra sobrecarga e curto-circuito.
Não. Um MCCB comum fornece funções como proteção contra sobrecarga e curto-circuito, enquanto uma configuração protegida contra vazamento adiciona detecção e proteção de corrente residual.
A proteção contra vazamento pode ajudar a detectar certos caminhos de corrente anormais que podem contribuir para riscos elétricos. No entanto, a prevenção de incêndios depende da instalação elétrica completa, do estado do equipamento, das configurações de proteção e das medidas de segurança aplicáveis.
Não existe uma configuração única adequada para cada instalação. O valor apropriado depende do objetivo da proteção, das características do circuito, do equipamento e dos requisitos elétricos aplicáveis. A configuração deve ser determinada por pessoal qualificado.
Uma configuração MCCB é normalmente projetada em torno de funções de proteção de disjuntor convencionais, mas as funções de proteção exatas dependem do modelo específico e da configuração da unidade de disparo. Verifique sempre a documentação técnica do fabricante.
A IEC 60947-2 é uma norma importante para disjuntores de baixa tensão e inclui requisitos relevantes para disjuntores que incorporam proteção contra corrente residual. Padrões regionais e requisitos específicos do projeto também podem ser aplicados.
Sim, modelos adequados podem ser usados em distribuição industrial e aplicações de equipamentos quando suas classificações elétricas, características de proteção e especificações ambientais corresponderem à instalação.
Fornece a corrente, tensão, pólos, capacidade de interrupção, configuração de corrente de fuga, requisitos de atraso de tempo, condições de instalação, quantidade e certificação de destino necessários. Isto fornece ao fabricante informações suficientes para recomendar uma configuração apropriada.
12. Conclusão
Um MCCB com proteção contra vazamento aborda duas áreas importantes da proteção elétrica: proteção convencional contra sobrecorrente e detecção de corrente residual. Ao reunir estas funções numa solução coordenada, pode ajudar a simplificar os projetos de distribuição de energia onde a segurança elétrica, o espaço do painel e a coordenação do sistema são importantes.
O passo mais importante é olhar além do nome do produto. Corrente nominal, tensão operacional, capacidade de interrupção, configuração do pólo, sensibilidade a vazamentos, atraso de tempo, condições de instalação e padrões aplicáveis influenciam se um MCCB específico é apropriado para um projeto.
Para compradores que avaliam MCCBs protegidos contra vazamentos para edifícios comerciais, instalações industriais, painéis de distribuição ou aplicações OEM, trabalhar diretamente a partir dos requisitos elétricos reais é a maneira mais confiável de identificar uma configuração adequada.
