Por que o disjuntor miniatura DPN 6KA é importante para a proteção elétrica moderna?

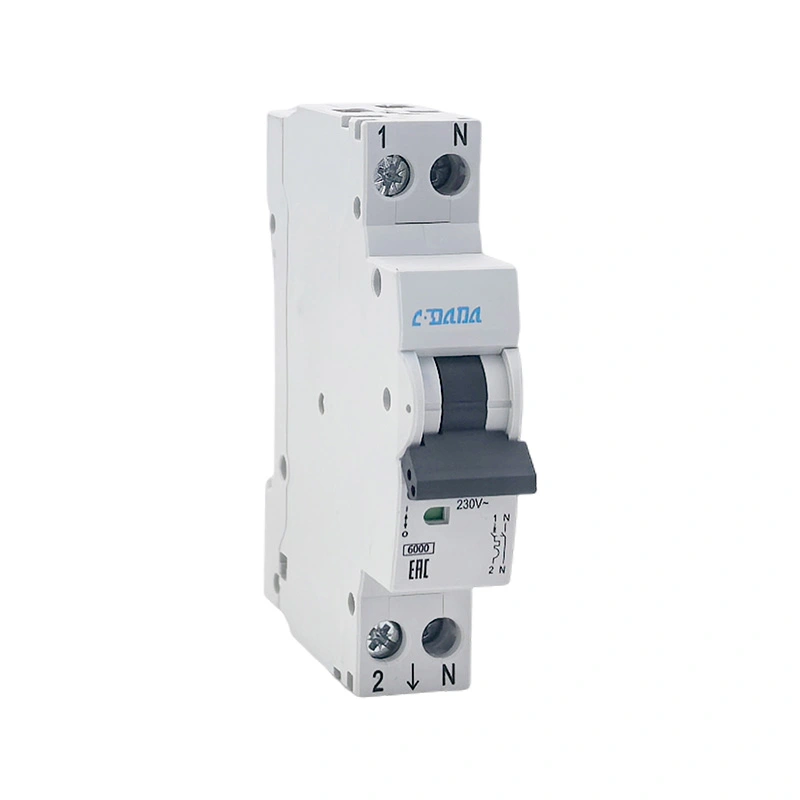

A Disjuntor Miniatura DPN 6KAfoi projetado para fornecer proteção confiável contra sobrecargas e curtos-circuitos, combinando dimensões compactas com instalação prática. A configuração DPN é comumente associada a um arranjo 1P+N, enquanto 6KA refere-se a uma capacidade nominal de interrupção de curto-circuito de 6 kA sob padrões aplicáveis ​​e condições de teste especificadas. Este guia explica o que significa o disjuntor miniatura DPN 6KA, como funciona, por que sua capacidade de interrupção é importante, onde pode ser usado, como selecioná-lo e instalá-lo corretamente e o que os compradores devem considerar ao adquirir equipamentos de proteção de circuito.

O que significa o disjuntor miniatura DPN 6KA?

Um disjuntor miniatura, comumente abreviado como MCB, é um dispositivo de comutação de proteção automático usado para interromper a corrente elétrica quando ocorrem condições anormais. Ao contrário de um fusível convencional que normalmente precisa ser substituído após a operação, um MCB geralmente pode ser reinicializado após a falha ter sido investigada e o circuito ser considerado seguro.

O termoDPNé comumente usado para descrever um compactoConfiguração 1P+N, em que o dispositivo incorpora proteção no condutor de fase e também comuta o condutor neutro. A disposição interna exata e se o neutro está protegido ou apenas comutado dependem do design específico do produto. Os compradores devem, portanto, verificar a documentação técnica do fabricante em vez de interpretar apenas a abreviatura.

O6KAmarcação, normalmente escrita como6 kA, indica uma capacidade nominal de interrupção de curto-circuito de 6 kA sob o padrão relevante, condições de teste, tensão e especificação do produto. Em termos práticos, indica o nível de corrente de curto-circuito potencial que o disjuntor foi projetado para interromper com segurança sob as condições especificadas.

Esta combinação de configuração compacta e capacidade definida de interrupção de curto-circuito torna o disjuntor miniatura DPN 6KA útil para muitas aplicações de distribuição de baixa tensão onde o espaço do painel e a proteção confiável do circuito são importantes.

Como funciona um disjuntor DPN 6KA?

Um disjuntor miniatura típico usa princípios de proteção térmica e magnética. O mecanismo térmico responde a sobrecorrentes sustentadas, enquanto o mecanismo magnético se destina a responder rapidamente a condições de falha de alta corrente, como curtos-circuitos.

• Proteção contra sobrecarga:Quando a corrente permanece acima do nível normal de operação do circuito por um período suficiente, o mecanismo térmico pode causar o desarme do disjuntor.
• Proteção contra curto-circuito:Uma alta corrente de falta pode ativar o mecanismo de disparo magnético, permitindo que o circuito seja interrompido rapidamente.
• Comutação manual:A alavanca de operação permite que o circuito seja ligado ou desligado durante a operação normal quando o produto for projetado para essa função.
• Isolamento obrigatório:Em um arranjo DPN, os condutores de fase e neutro podem ser desconectados de acordo com o projeto de comutação especificado do dispositivo.
• Distribuição compacta:O formato estreito pode ajudar os painéis elétricos a acomodar mais circuitos dentro do espaço limitado do trilho DIN.

O objetivo do disjuntor não é simplesmente interromper a eletricidade. Deve interromper a corrente anormal dentro das condições para as quais foi projetado, permanecendo confiável durante a operação normal. A coordenação correta com os dispositivos de proteção a montante e a jusante é, portanto, importante.

Por esta razão, selecionar um disjuntor com base apenas no seu tamanho físico ou corrente nominal pode criar problemas. A especificação elétrica completa deve sempre ser revisada antes da instalação.

Por que a capacidade de ruptura 6KA é importante?

A capacidade de interrupção é uma das especificações mais importantes a serem entendidas ao comprar um disjuntor miniatura. Uma classificação de 6 kA significa que o disjuntor tem uma capacidade nominal de curto-circuito de6.000 amperessob as condições de teste especificadas.

Isso faznãosignifica que o disjuntor deve transportar continuamente 6.000 A. A corrente nominal do disjuntor é uma especificação separada. Por exemplo, um disjuntor pode ter uma corrente nominal apropriada para um circuito de iluminação ou tomada, embora tenha uma capacidade de interrupção de curto-circuito de 6 kA.

Para uma nova instalação, a possível corrente de curto-circuito no ponto de instalação deve ser avaliada por um eletricista qualificado. O disjuntor selecionado deve ter capacidade de interrupção adequada para a instalação e atender aos requisitos locais aplicáveis.

Quais são os principais benefícios?

Um disjuntor miniatura DPN 6KA devidamente especificado pode enfrentar vários desafios comuns em sistemas de distribuição elétrica compactos.

Outra vantagem prática é a organização mais fácil do circuito. Em vez de permitir que um único dispositivo de proteção atenda a muitas cargas, um quadro de distribuição adequadamente planejado pode dividir as cargas elétricas em circuitos individuais. Isso facilita a solução de problemas e pode ajudar a limitar o impacto de uma falha no circuito afetado.

Onde é comumente usado?

Os disjuntores DPN 6KA podem ser considerados para uma ampla gama de aplicações de distribuição de baixa tensão, desde que suas classificações elétricas e requisitos de certificação correspondam à instalação.

• Quadros de distribuição residenciais
• Sistemas elétricos de apartamentos e edifícios
• Circuitos de iluminação
• Circuitos de soquete e de uso geral
• Pequenos edifícios comerciais
• Escritórios e instalações de varejo
• Painéis de controle e circuitos de distribuição de equipamentos
• Instalações elétricas industriais leves
• Circuitos auxiliares em armários elétricos

Eles podem ser particularmente úteis em equipamentos de distribuição compactos onde o instalador precisa equilibrar a proteção do circuito com o espaço de montagem disponível. Contudo, a adequação da aplicação nunca deve ser determinada apenas pelo nome do produto.

O tipo de carga, o tamanho do condutor, o método de instalação, a temperatura ambiente, o nível de falha, o sistema de tensão, o arranjo de aterramento e as regulamentações elétricas locais precisam ser considerados antes de um modelo específico ser selecionado.

O que os compradores devem verificar antes da seleção?

Um dos maiores erros de compra é selecionar um disjuntor com base apenas na corrente nominal ou na marcação de 6 kA. Uma revisão mais completa das especificações pode reduzir problemas de compatibilidade, atrasos na instalação e custos de substituição desnecessários.

1. Corrente nominal:Selecione de acordo com o projeto do circuito e a carga esperada, em vez de simplesmente escolher a maior classificação disponível.
2. Tensão nominal:Confirme se o disjuntor é adequado à tensão e frequência do sistema elétrico.
3. Configuração do pólo:Verifique se o arranjo necessário é 1P+N e entenda quais condutores estão protegidos e chaveados.
4. Capacidade de ruptura:Confirme se a classificação de 6 kA é adequada para a corrente de falha potencial no ponto de instalação.
5. Curva de viagem:Verifique a característica de disparo necessária com base no comportamento da carga e da partida.
6. Padrões e certificação:Solicite relatórios de testes, declarações e documentos de certificação relevantes aplicáveis ​​ao mercado-alvo.
7. Compatibilidade de terminais:Verifique a faixa de tamanho do condutor, a construção do terminal, os requisitos de aperto e a acessibilidade da conexão.
8. Compatibilidade com trilho DIN:Confirme se as dimensões físicas se ajustam ao gabinete de distribuição pretendido.
9. Ambiente operacional:Considere temperatura, umidade, altitude, poeira, vibração e outras condições ambientais.
10. Consistência do fornecedor:Para projetos que exigem pedidos repetidos, verifique a capacidade de produção e os procedimentos de controle de qualidade.

Para os distribuidores, outra consideração importante é a consistência do produto. Um rompedor que atenda às especificações em uma remessa, mas varie significativamente em lotes posteriores, pode criar riscos de estoque e de projeto. Os compradores devem, portanto, discutir antecipadamente com o fornecedor os procedimentos de controle de qualidade, padrões de inspeção, embalagem, rotulagem e requisitos de repetição de pedido.

O que deve ser considerado durante a instalação?

A instalação elétrica deve ser realizada por profissional qualificado e de acordo com as instruções do fabricante e códigos elétricos aplicáveis. Mesmo um disjuntor DPN 6KA especificado corretamente pode ter um desempenho ruim se for instalado incorretamente.

• Desenergize a instalação antes de trabalhar em equipamentos de distribuição.
• Confirme a tensão do circuito e a disposição da fiação antes da conexão.
• Instale o disjuntor com segurança no trilho DIN ou sistema de montagem apropriado.
• Use condutores dentro da faixa de tamanho especificada pelo fabricante.
• Aplique o torque de aperto do terminal especificado.
• Mantenha o roteamento dos condutores organizado e evite estresse mecânico desnecessário nos terminais.
• Verifique as conexões de fase e neutro de acordo com o diagrama de fiação do produto.
• Verifique se o gabinete oferece espaçamento, ventilação e proteção adequados.
• Execute testes elétricos apropriados antes de energizar o circuito completo.

A conexão terminal merece atenção especial. Uma conexão elétrica solta pode criar resistência e calor, enquanto um condutor mal preparado pode comprometer a estabilidade mecânica da conexão. A instalação deve, portanto, seguir a preparação do condutor e os requisitos de torque especificados pelo fabricante.

Nunca use um disjuntor como substituto para um projeto de circuito adequado. Os dispositivos de proteção funcionam como parte de um sistema elétrico completo que inclui condutores, cargas, proteção a montante, aterramento e outros componentes de segurança.

Como o DPN 6KA se compara às configurações MCB convencionais?

A comparação não significa que uma configuração seja universalmente melhor. O projeto apropriado depende do sistema elétrico, das regulamentações locais, do espaço disponível no painel, do arranjo de isolamento necessário e da coordenação com outros equipamentos de proteção.

Como o desempenho pode ser mantido?

Os disjuntores miniatura geralmente requerem manutenção de rotina limitada, mas o sistema elétrico circundante ainda deve ser inspecionado periodicamente. Os disparos frequentes e inexplicáveis ​​nunca devem ser ignorados.

• Inspecione os terminais em busca de sinais de superaquecimento, descoloração ou danos.
• Verifique se há conexões soltas durante a manutenção elétrica programada.
• Mantenha o gabinete de distribuição limpo e livre de poeira ou umidade excessiva.
• Monitore viagens repetidas e investigue a causa subjacente.
• Substitua os disjuntores que apresentem danos mecânicos ou comportamento operacional anormal.
• Não reinicie repetidamente um disjuntor sem identificar por que ele desarmou.

Um disjuntor que desarma repetidamente pode indicar sobrecarga, curto-circuito, problemas de isolamento, falhas no equipamento, seleção incorreta do disjuntor ou outro problema na instalação. Pessoal qualificado deve diagnosticar o problema antes de retornar o circuito à operação normal.

Também é útil manter a rotulagem precisa do painel. A identificação clara dos circuitos pode tornar a inspeção e manutenção futuras mais eficientes, especialmente em edifícios comerciais e armários elétricos maiores.

O que você deve esperar de um fabricante confiável?

Ao adquirir produtos de disjuntor miniatura DPN 6KA para distribuição no atacado, projetos elétricos, aplicações OEM ou montagem de painel, a qualidade do produto é apenas uma parte da decisão de compra. Documentação consistente, controle de produção, comunicação e suporte pós-venda também podem ter um impacto importante no sucesso do projeto.

Xangai DaDa Electric Co., Ltd.é uma fonte potencial de fornecimento para clientes que buscam produtos de proteção elétrica e soluções de disjuntores relacionadas. Ao avaliar qualquer fabricante, os compradores devem solicitar fichas técnicas do produto e documentação de conformidade aplicável, esclarecer a configuração exata do modelo e confirmar os requisitos de produção e inspeção antes de fazer um pedido em grandes quantidades.

Para importadores e distribuidores, a comunicação é particularmente importante. Antes de confirmar uma compra, é útil estabelecer o modelo exato do produto, especificações elétricas, quantidade, método de embalagem, rotulagem, requisitos de entrega, procedimento de inspeção e documentação. Isso ajuda a reduzir mal-entendidos entre o comprador, o fabricante e o cliente final.

Perguntas frequentes

1. O que significa 6KA em um disjuntor miniatura?

6KA, mais comumente escrito como 6 kA, indica uma capacidade nominal de interrupção de curto-circuito de 6.000 amperes sob condições de teste especificadas. Não é a corrente operacional normal do disjuntor.

2. O que significa DPN em um disjuntor?

DPN é comumente associado a uma configuração 1P+N. As funções exatas de proteção e comutação dependem do projeto do fabricante, portanto a ficha técnica do produto deve ser verificada antes da instalação.

3. Um disjuntor de 6 kA é adequado para todas as instalações elétricas?

Não. A capacidade de interrupção deve ser adequada à possível corrente de curto-circuito no local de instalação. Tensão nominal, corrente, característica de disparo, condições de instalação e regulamentos aplicáveis ​​também devem ser considerados.

4. 6 kA significa que o disjuntor pode transportar 6.000 A continuamente?

Não. O valor de 6 kA refere-se à capacidade de interrupção de curto-circuito e não à capacidade de transporte de corrente contínua. A corrente nominal é uma especificação separada.

5. Um disjuntor DPN 6KA pode ser usado em quadros de distribuição residenciais?

Ele pode ser adequado para determinadas aplicações residenciais quando as classificações elétricas, configuração, dimensões, certificação e requisitos de instalação do produto correspondem ao circuito e aos regulamentos locais.

6. Que informações devo fornecer ao solicitar um orçamento?

Forneça a corrente nominal necessária, a tensão nominal, a configuração do pólo, a característica de disparo, a capacidade de interrupção, a quantidade, o mercado-alvo, os padrões aplicáveis, os requisitos de embalagem e quaisquer requisitos de OEM ou de rotulagem. Isso ajuda o fornecedor a avaliar o requisito com mais eficiência.

7. Por que um disjuntor miniatura desarma repetidamente?

Os disparos repetidos podem resultar de sobrecarga, curto-circuito, equipamento defeituoso, problemas de fiação, seleção inadequada de disjuntor ou outras falhas elétricas. A causa deve ser identificada por pessoal qualificado, em vez de reiniciar repetidamente o disjuntor.

8. DPN é o mesmo que um disjuntor bipolar?

Não necessariamente. Embora um dispositivo DPN possa envolver comutação de fase e neutro, sua proteção interna e arranjo de comutação podem diferir de um dispositivo de proteção bipolar convencional. Verifique sempre o diagrama de fiação e as especificações técnicas do fabricante.

9. Qual é a diferença entre corrente nominal e capacidade de interrupção?

A corrente nominal refere-se à corrente que o disjuntor foi projetado para transportar durante a operação normal sob condições especificadas. A capacidade de interrupção está relacionada à sua capacidade de interromper com segurança uma corrente de curto-circuito especificada.

10. Qual é a especificação mais importante ao solicitar um disjuntor DPN 6KA?

Não existe uma especificação única que se aplique a todas as instalações. Corrente nominal, tensão, configuração do pólo, característica de disparo, capacidade de interrupção, padrões aplicáveis, dimensões físicas e condições de instalação devem ser verificados em conjunto.

Contate-nos para soluções de disjuntor miniatura DPN 6KA

A escolha do disjuntor certo consiste, em última análise, em combinar o desempenho da proteção com os requisitos reais da instalação elétrica. Um disjuntor miniatura DPN 6KA pode oferecer uma combinação prática de configuração compacta, proteção contra sobrecarga, capacidade de interrupção de curto-circuito e gerenciamento conveniente de circuito quando especificado e instalado corretamente.

Se você estiver fornecendoDisjuntor Miniatura DPN 6KAprodutos para quadros de distribuição, projetos elétricos, aplicações OEM ou fornecimento no atacado,Xangai DaDa Electric Co., Ltd.pode fornecer informações sobre o produto e discutir seus requisitos técnicos.Contate-noscom sua classificação de corrente, tensão, quantidade, aplicação e mercado de destino necessários para discutir uma solução adequada. Entre em contato com Shanghai DaDa Electric Co., Ltd. para discutir especificações, amostras, pedidos em grandes quantidades e requisitos do projeto.
