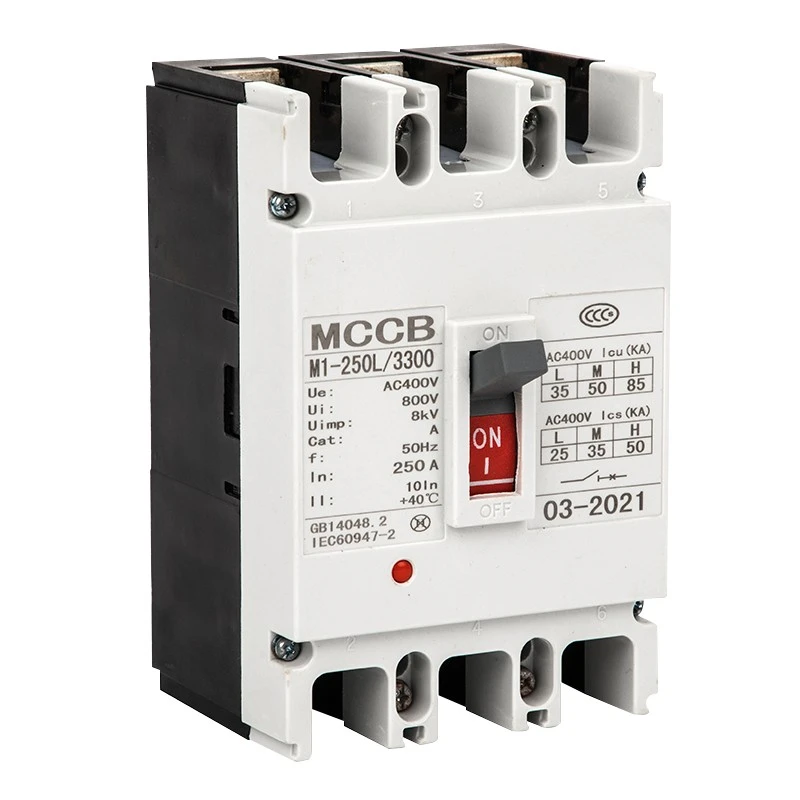

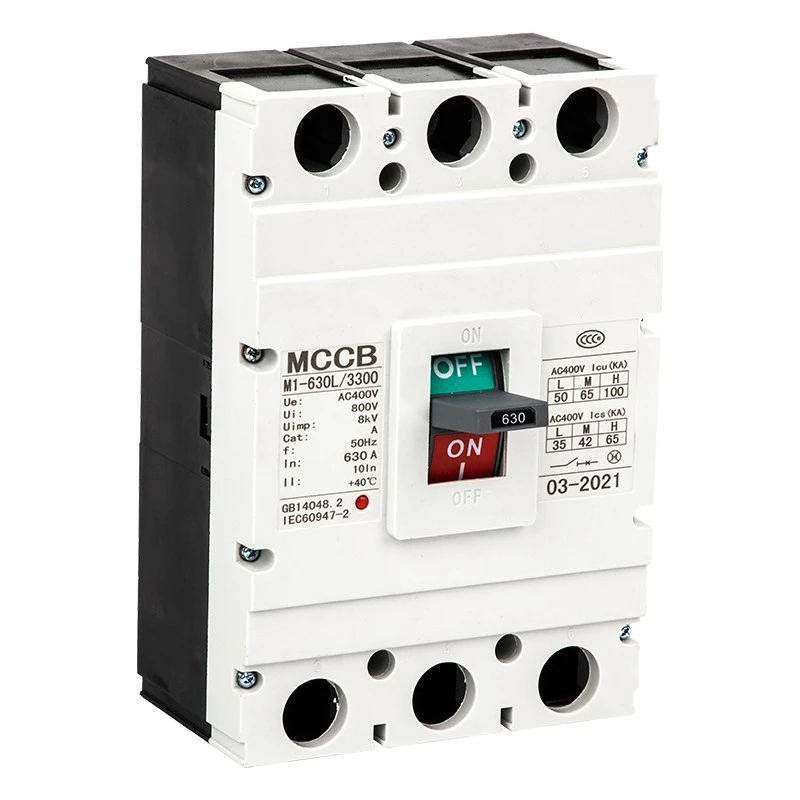

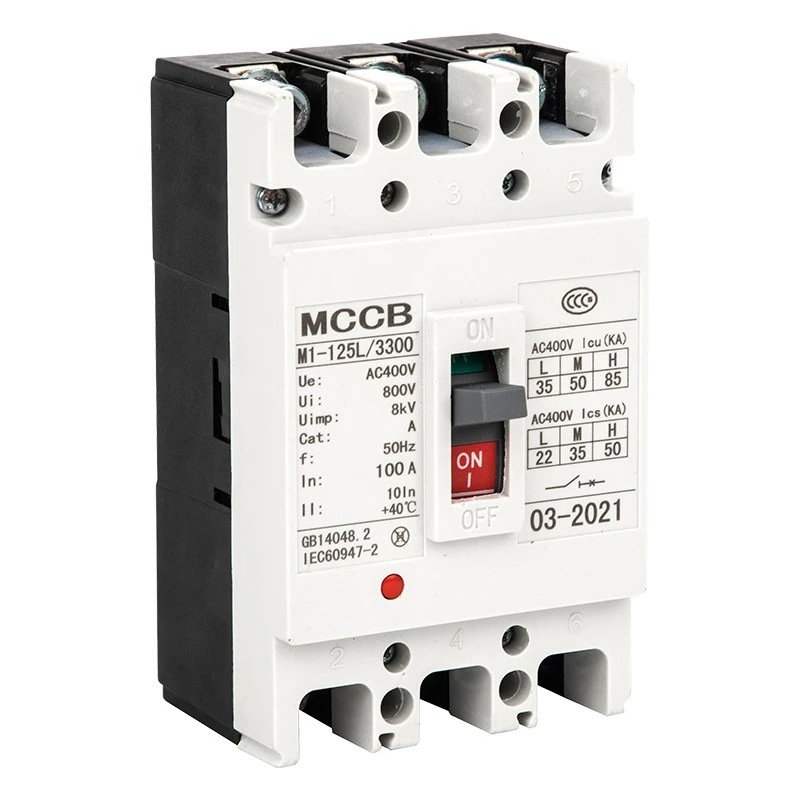

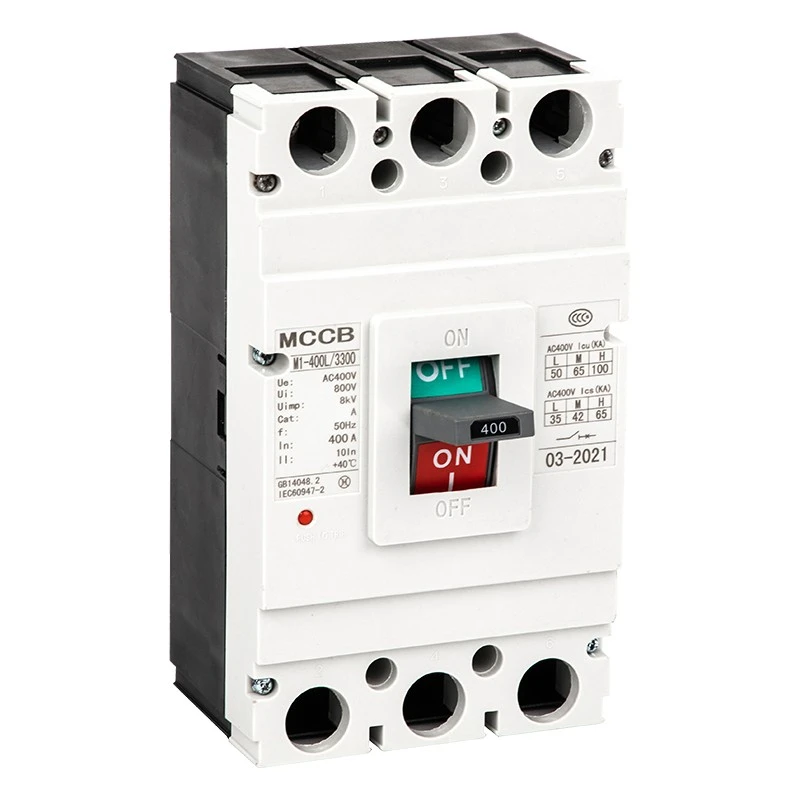

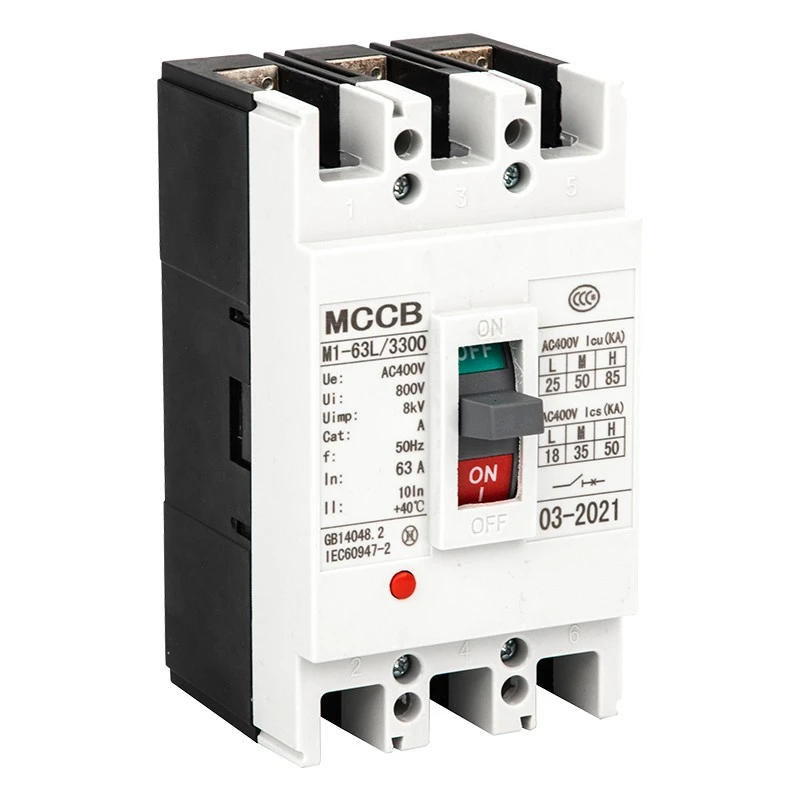

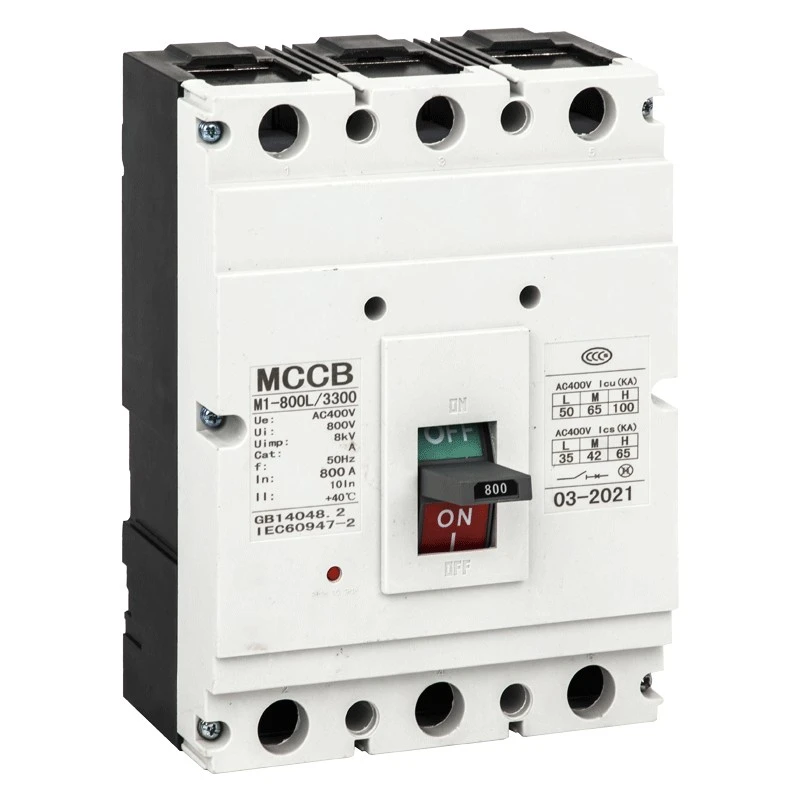

Disjuntor em caixa moldada CM1

Este disjuntor em caixa moldada CM1 da série DAM2 (CM1) é um dispositivo de proteção de baixa tensão de alto desempenho produzido pela Shanghai DADA Electric Co., Ltd., um fabricante e fornecedor confiável na China. Com tensão nominal de isolamento de até 800 V, tensão nominal de trabalho 400 V/690 V e corrente nominal de 63 A a 1600 A, é amplamente utilizado para distribuição de energia, proteção de circuito, controle de motor e comutação pouco frequente.

Esta série suporta instalação vertical e horizontal, está em conformidade com o padrão IEC60947-2 e fornece proteção completa contra sobrecarga, curto-circuito e subtensão para equipamentos de energia.

Recursos do produto

★ Tensão nominal de isolamento: 800V; Tensão de trabalho: 400V/690V

★ Faixa de corrente: 63A, 100A, 225A, 400A, 630A, 800A, 1250,1600A

★ Capacidade de ruptura: L padrão, M médio, H alto tipo de ruptura

★ Modos de liberação dupla termomagnética e eletromagnética

★ Instalação vertical/horizontal, adequada para uso de isolamento

★ Ampla faixa de temperatura ambiente: -5℃~+40℃

★ Altitude ≤2000m, grau de poluição 3

Aplicativos

O disjuntor em caixa moldada CDADA CM1 é amplamente aplicado em sistemas de distribuição de energia industriais e civis, incluindo fábricas, edifícios, data centers, estações de energia, infraestrutura, equipamentos mecânicos e gabinetes de distribuição de energia. Também é usado para proteção de motores, conversão de circuitos e fornecimento de energia seguro em construção, metalurgia, petroquímica e outras indústrias.

Parâmetros Técnicos

★ Padrões: IEC60947-2, GB14048.2

★ Frequência: CA 50Hz/60Hz

★ Pólo: 1P,2P, 3P, 4P

★ Lançamento: Termomagnético (duplo), eletromagnético (instantâneo)

★ Configuração instantânea: Tipo de distribuição 10In±20%; Tipo de motor 12In±20%

★ Instalação: Fiação frontal, fiação traseira, tipo plug-in

★ Operação: Mecanismo de operação manual e elétrico

Dimensões de contorno e instalação

Nosso MCCB CM1 fornece dados dimensionais completos para modelos 63A–1600A, incluindo fiação frontal, fiação traseira e tipo plug-in. Diferentes tamanhos de estrutura (63/100/225/400/630/800/1250/1600) têm dimensões H, H1, H2 correspondentes para instalação de gabinete padrão. A altura do mecanismo de operação manual e elétrico também é padronizada para fácil montagem.

Acessórios e funções

Acessórios Internos

★ Liberação de derivação: tensão nominal de 70% a 110% para disparo confiável

★ Liberação de subtensão: queda de tensão de 35% a 70% para proteção automática

★ Contato auxiliar e contato de alarme: Feedback de sinal e alarme de falha

★ Liberação dedicada do medidor pré-pago: Atraso no disparo de 0,5 a 2s

Acessórios Externos

★ Mecanismo de operação manual

★ Mecanismo de operação elétrico (motor)

★ Separadores de fase, parafusos de montagem, kits de barramentos

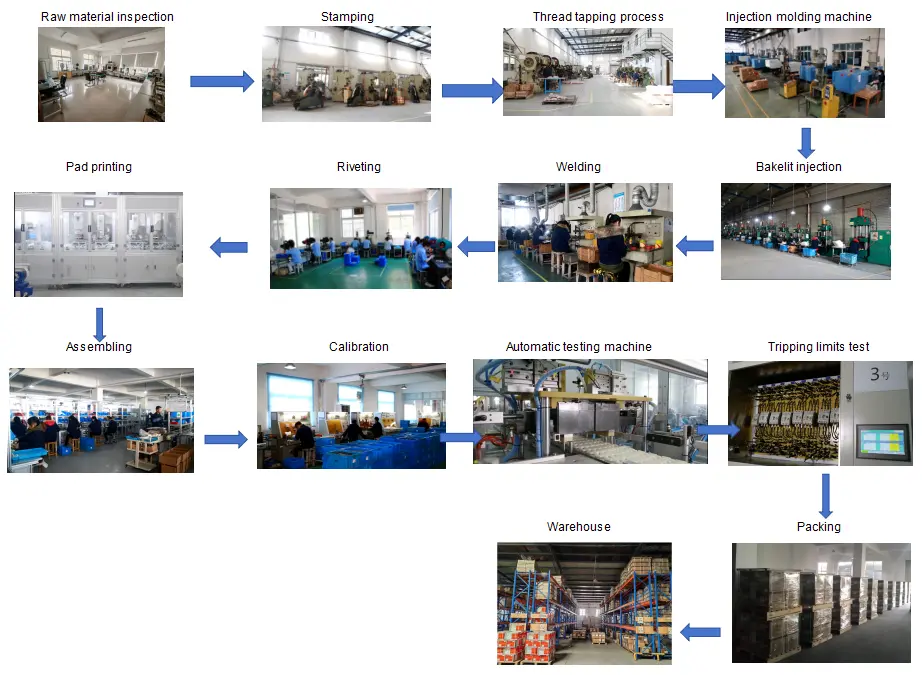

Fluxo de controle de qualidade

Inspeção de matéria-prima → Processamento de produção → Linha de montagem → Teste de característica de viagem → Teste de aumento de temperatura → Teste de curto-circuito → Teste de envelhecimento → Verificação de aparência e dimensão → Embalagem → Inspeção final antes do envio

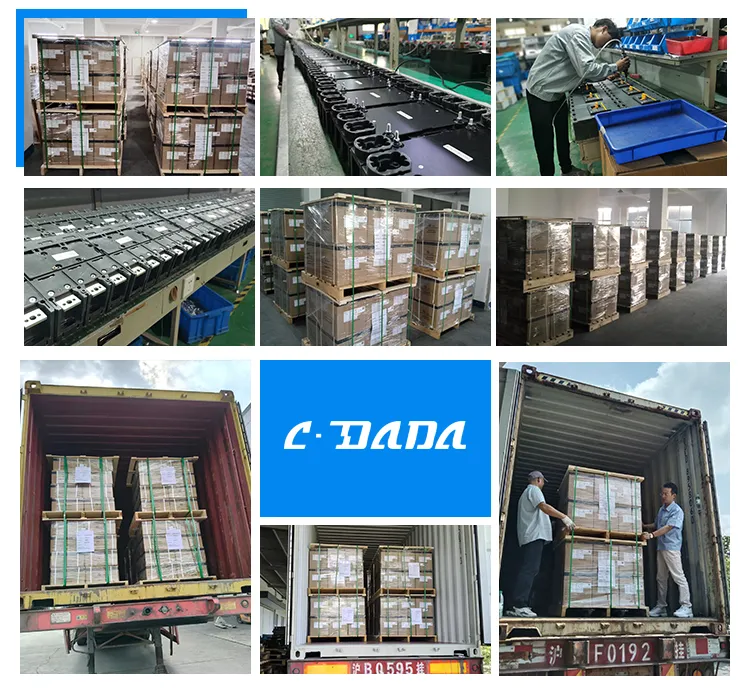

Embalagem e envio

★ Caixa padrão de exportação + palete de madeira para transporte seguro

★ Etiqueta: modelo, corrente, pólo, quantidade, certificado

★ Adequado para logística marítima, aérea e terrestre

Certificações

IEC60947-2, GB14048.2, CE, CB, ROHS e outras aprovações internacionais.

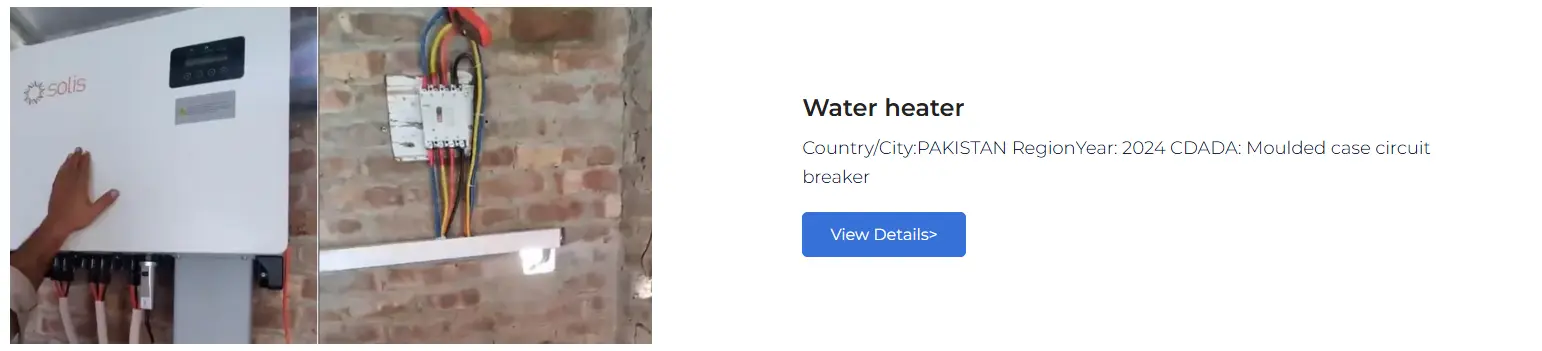

Casos de cooperação com clientes

A série CDADA DAM2 MCCB foi fornecida a clientes globais, incluindo integradores de sistemas de distribuição de energia, fabricantes de equipamentos industriais, fábricas de quadros de distribuição, empreiteiros de construção e marcas OEM na Europa, Sudeste Asiático, Oriente Médio, África e América do Sul. Fornecemos fornecimento estável em massa e soluções personalizadas para parceiros de longo prazo.
