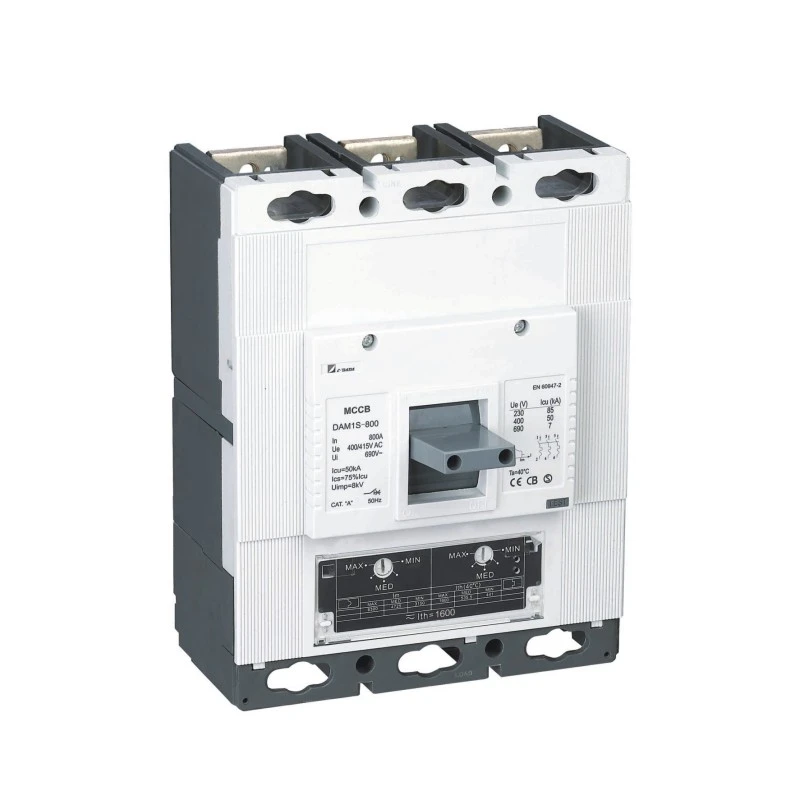

MCCB térmico magnético ajustável

O MCCB Térmico Magnético Ajustável Série CDADA DAM1, projetado pela Shanghai DADA Electric, um fornecedor confiável, oferece proteção totalmente personalizável contra sobrecarga e curto-circuito para aplicações exigentes de baixa tensão. Avaliado até 1600A a 400V/415V, este disjuntor 3P/4P apresenta ajuste independente de limites de disparo térmico (70–100% In) e magnético (5–10×In), permitindo coordenação ideal em sistemas de distribuição complexos.

Certificado pela CE, CB, ASTA, KEMA, SEMKO e RoHS, ele atende aos padrões globais de segurança e ambientais, tornando-o ideal para OEMs, empreiteiros e integradores de sistemas em todo o mundo.

Vantagens

★ Ampla faixa: 160A a 1600A (CA)

★ Dimensões compactas

★ Configuração térmica ajustável (70-100%) pol.

★ Configuração magnética ajustável (5-10 vezes) pol.

★ Aperte para fornecer o botão de disparo.

★ Contatos principais e de arco separados

★ Vasta gama de acessórios.

Especificações principais

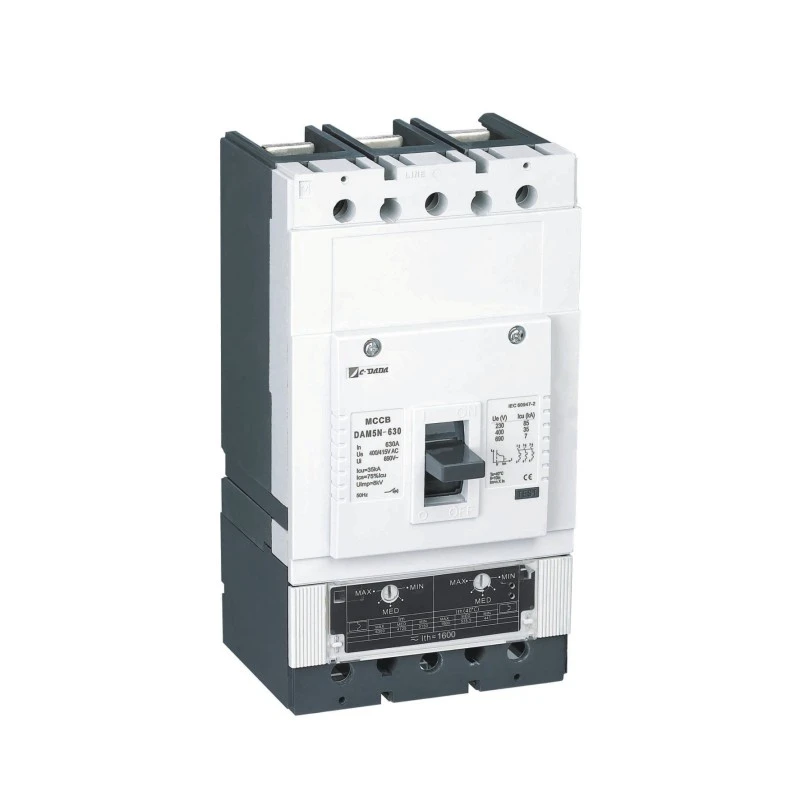

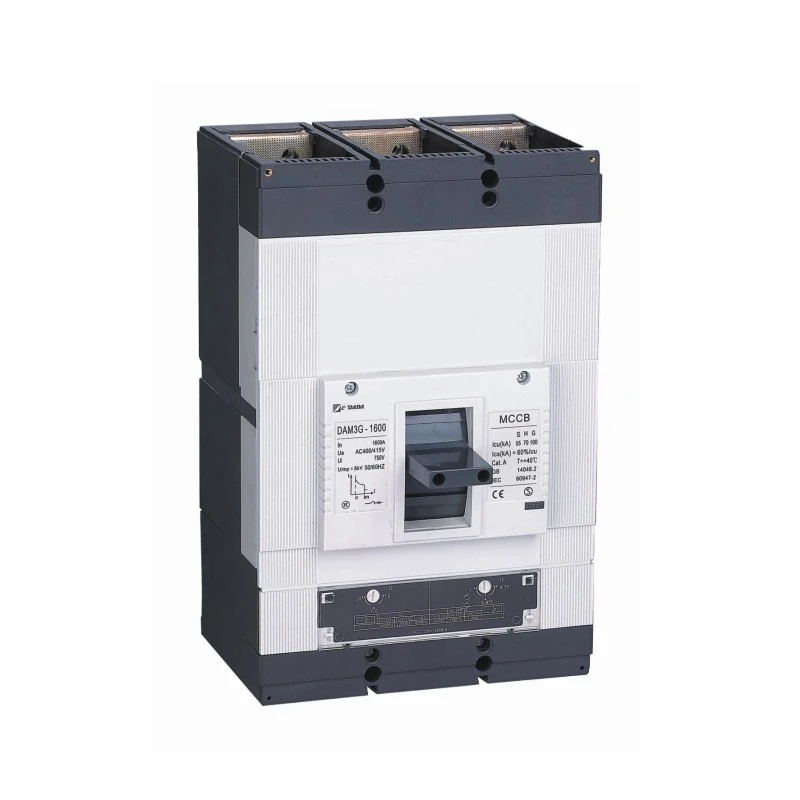

Modelo: Série DAM1 – MCCB Térmico Magnético Ajustável

Tipo: Disjuntor em caixa moldada (MCCB)

Pólos: 3P / 4P

Tensão nominal (Ue): 400V / 415V CA

Faixa de corrente nominal: 160A – 1600A

Ajuste térmico: 70% – 100% de In (proteção contra sobrecarga)

Ajuste Magnético: 5× – 10× In (disparo instantâneo por curto-circuito)

Certificações: CE, CB, ASTA, KEMA, SEMKO, RoHS

● Teste Icu:O-t-CO(O:Manobra aberta,CO:Manobra Fechar-Abrir,t:Tempo de espera)

● Teste Ics:O-t-CO-t-CO(O:manobra aberta,CO:manobra Fechar-Abrir,t:Tempo de espera)

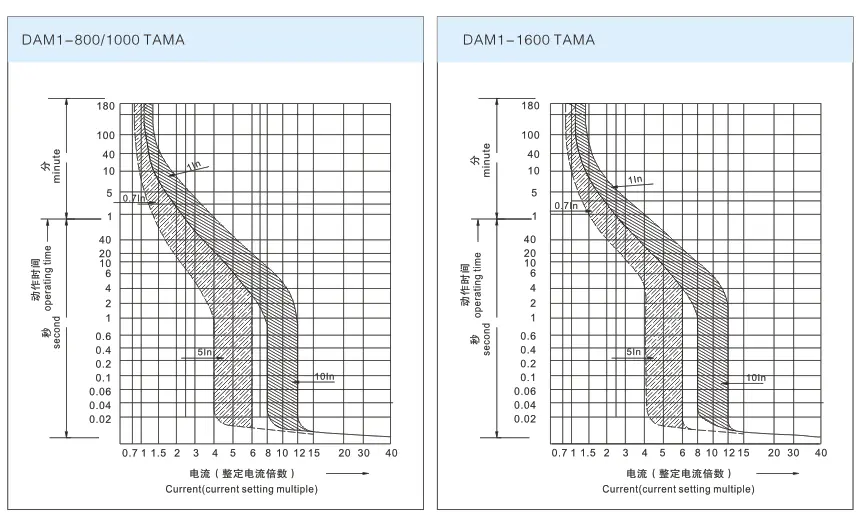

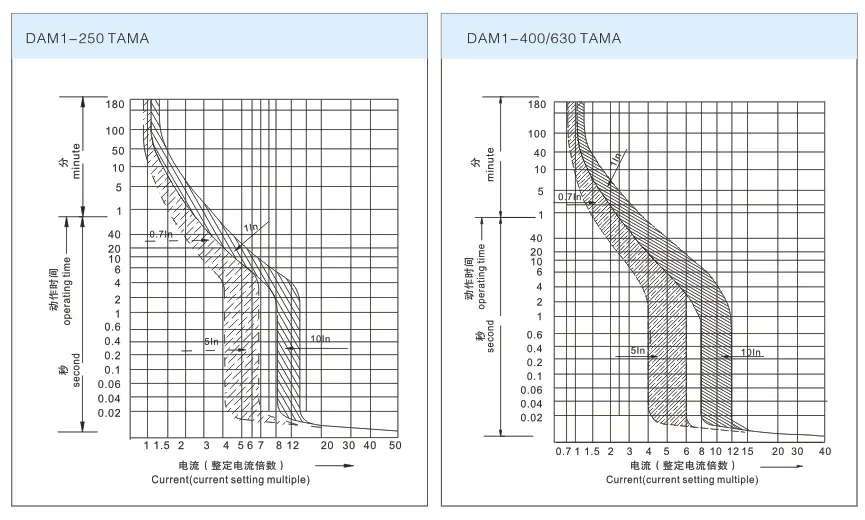

Curva característica do TAMA MCCB.

Por que escolher CDADA?

★ Engenharia de Precisão
Ao contrário dos MCCBs padrão com curvas de desarme fixas, o design termomagnético ajustável do CDADA permite que os engenheiros ajustem a proteção para corresponder às classificações dos cabos e equipamentos a jusante - reduzindo desarmes incômodos e melhorando a seletividade do sistema.

★ Conformidade Global, Suporte Local
Com as certificações ASTA (Reino Unido), KEMA (Holanda), CE (UE), CB (global) e RoHS, os produtos CDADA são aceitos em mais de 60 países – apoiados pelo suporte técnico ágil de Xangai.

★ Boa vantagem material

Possuímos um rigoroso sistema de gestão de fornecedores e matérias-primas. Geralmente escolhemos material da melhor qualidade para disjuntores.

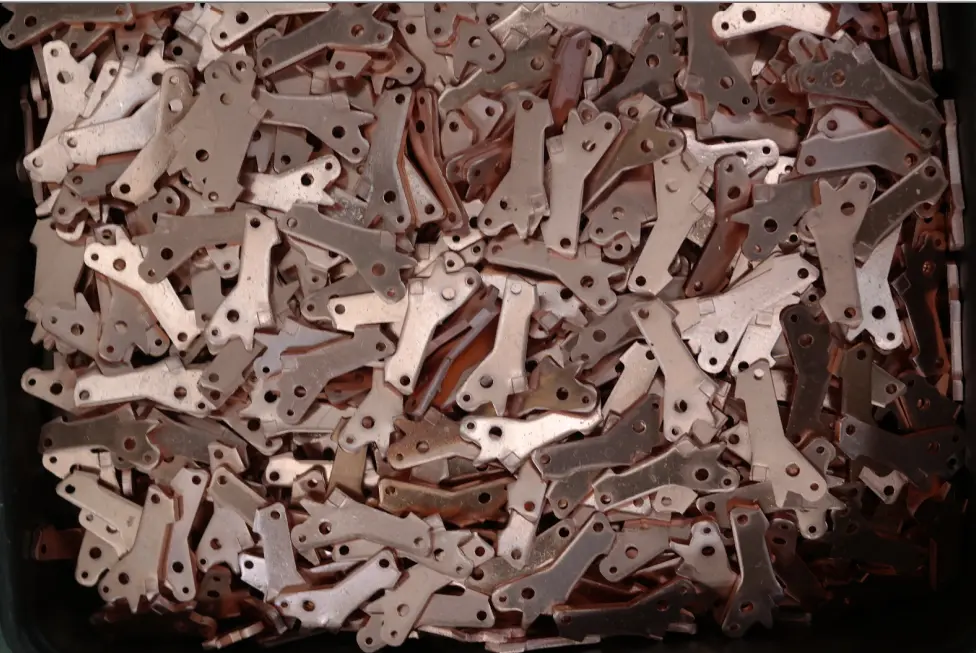

1) Cobre usado T2>99,9%,

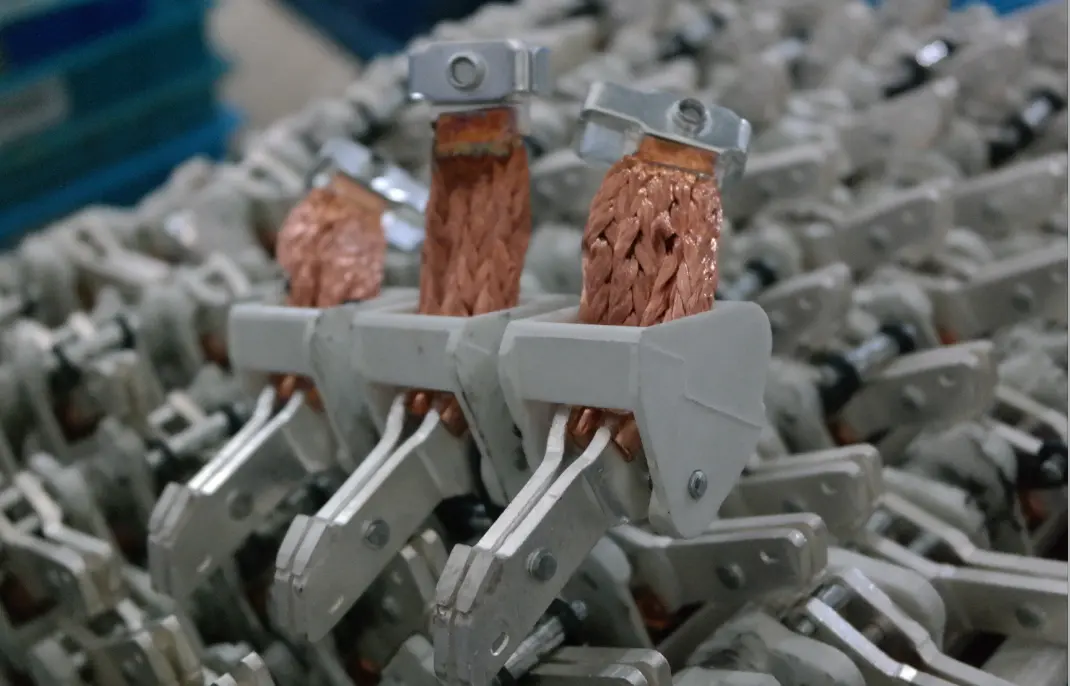

2) Contato prateado (ponto móvel: 50%, ponto estacionário: 85%),

3) O eixo central usou BMC-1 ((fibra de vidro: 25%, resina mais alta, maior intensidade).

4) Tampa e corpo BMC (fibra de vidro: 22%, resina mais alta, maior intensidade)

★ Compatível com OEM e retrofit
As dimensões compactas permitem a substituição direta de disjuntores mais antigos sem reprojetar o painel. Acessórios modulares simplificam atualizações futuras.

✅ Proteção econômica
A capacidade de ajuste elimina a necessidade de estocar vários disjuntores de classificação fixa – uma unidade CDADA DAM1 cobre vários cenários de carga.

Aplicações Típicas

★ Centros de Controle de Motores Industriais (MCCs) – Correspondem à corrente de partida do motor sem desarmar

★ Painéis PDU do Data Center – Coordenação com perfis de carga de TI

★ Sistemas de Energia Renovável – Adapte-se às condições variáveis ​​de produção solar/eólica

★ Plataformas Marítimas e Offshore – Operação confiável em ambientes agressivos

★ Subestações de edifícios comerciais – Otimize a proteção para HVAC, elevadores e iluminação

Perguntas frequentes (FAQ)

Q1: O que significa “termomagnético ajustável” no MCCB DAM1?

A1: Significa que os limites de disparo de sobrecarga (térmico) e de curto-circuito (magnético) podem ser ajustados manualmente:

● Térmico: 70%–100% da corrente nominal (In)

● Magnético: 5 a 10 vezes In Isso permite curvas de proteção personalizadas para sua aplicação específica.

Q2: O MCCB termomagnético 250A está disponível na configuração 3P?

A2: Sim – todos os modelos ajustáveis ​​DAM1 de 160A a 1600A estão disponíveis nas versões 3P e 4P.

P3: Como ajusto as configurações de viagem?

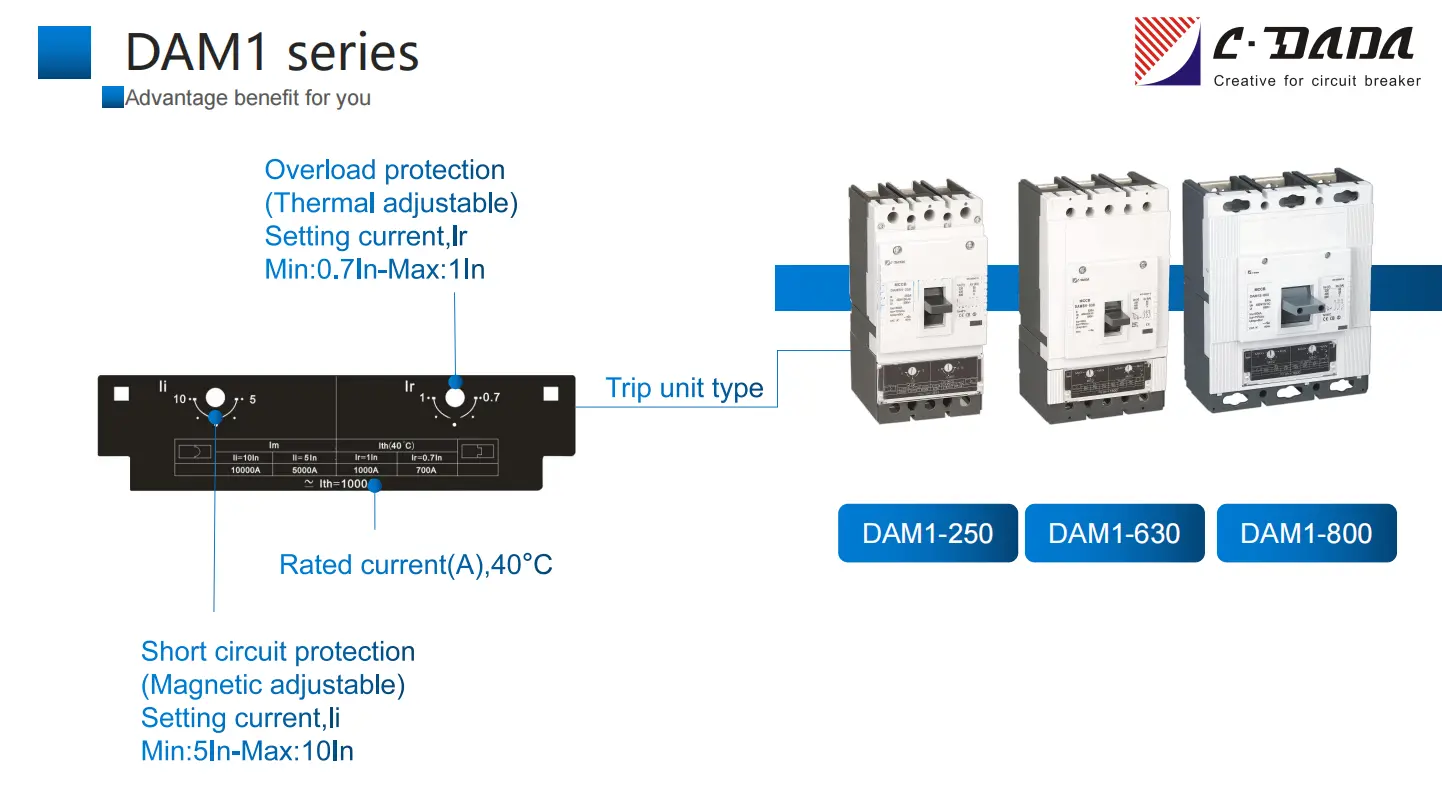

A3: Use os dois mostradores externos ou slots de parafuso no painel frontal: um para térmico (rotulado “Ir”), um para magnético (rotulado “Im”). Não é necessária desmontagem.

Q4: Posso testar o disjuntor sem criar uma falha real?

A4: Sim – o botão push-to-trip integrado simula uma condição de desarme para verificação funcional durante a manutenção.

Q5: Por que escolher CDADA em vez de outras marcas chinesas de MCCB?

A5: CDADA se destaca com:

● Verdadeiro ajuste duplo (muitos concorrentes oferecem apenas ajuste térmico)

● Certificações internacionais (não apenas CCC)

● Controle de qualidade consistente (fábrica com certificação ISO 9001)

● Documentação técnica em inglês para projetos globais
