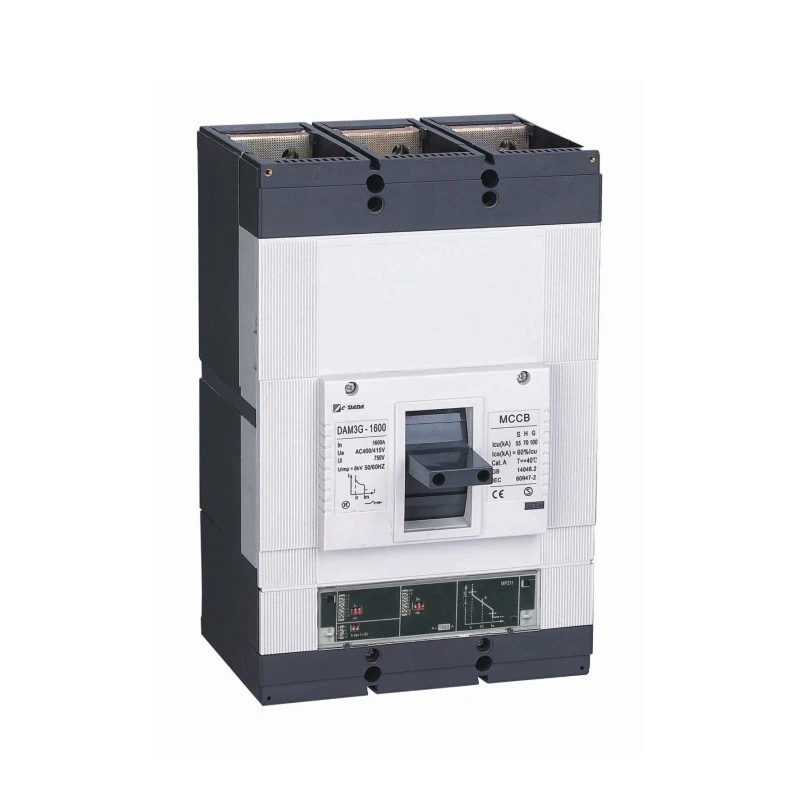

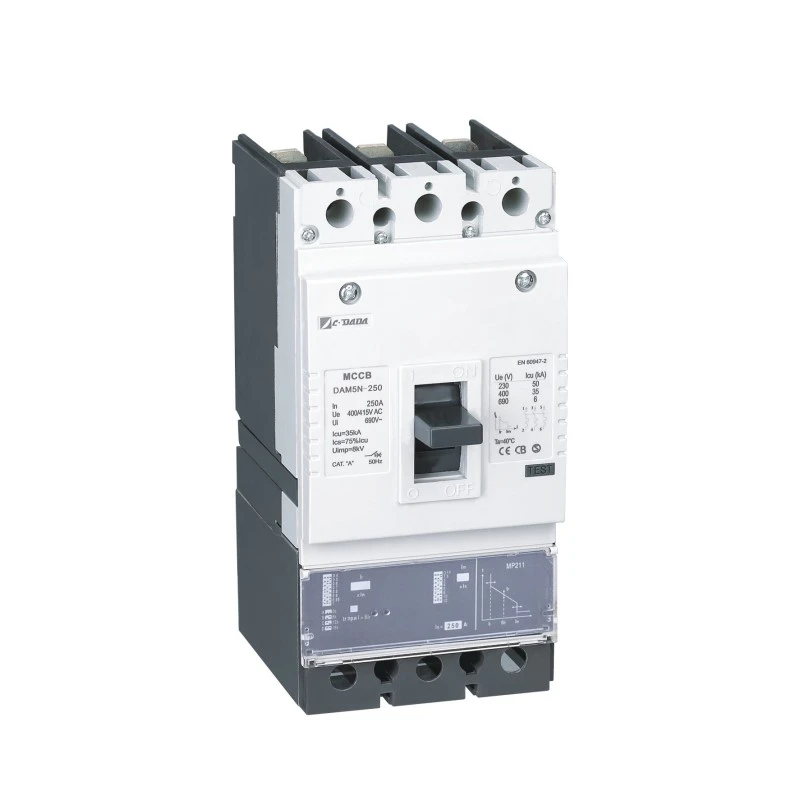

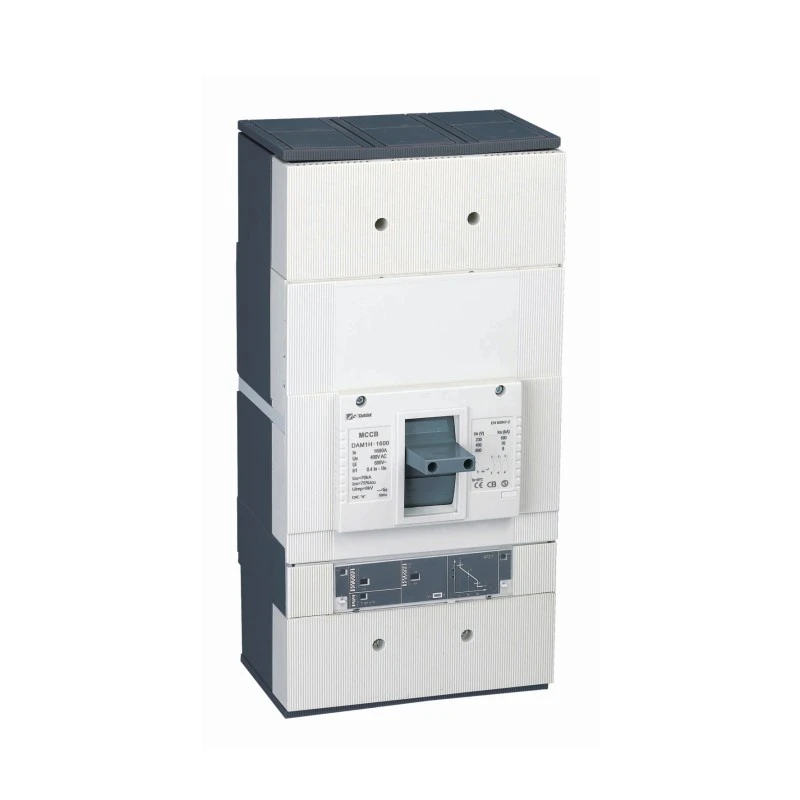

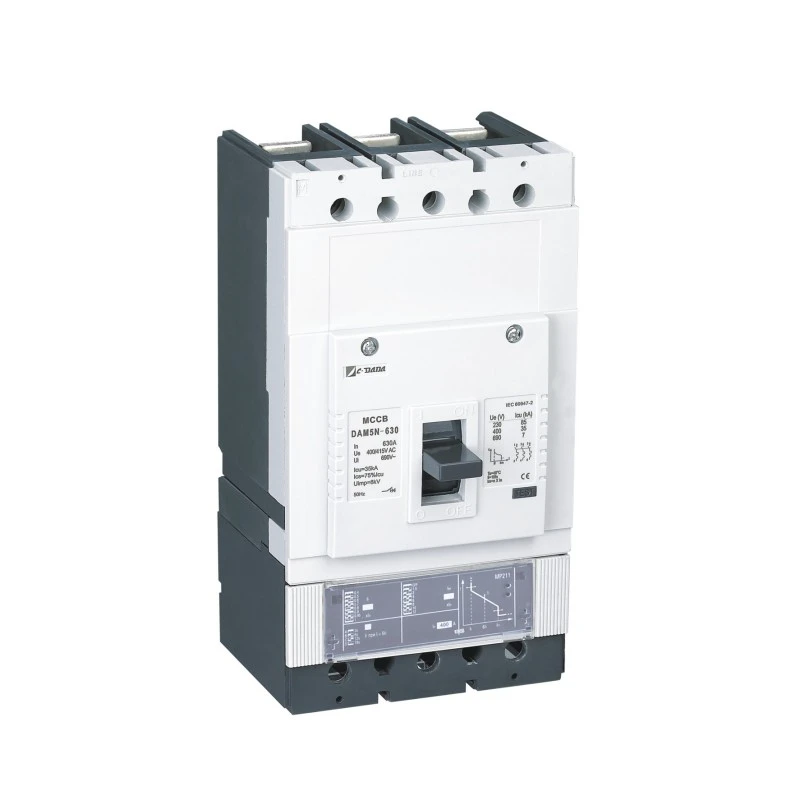

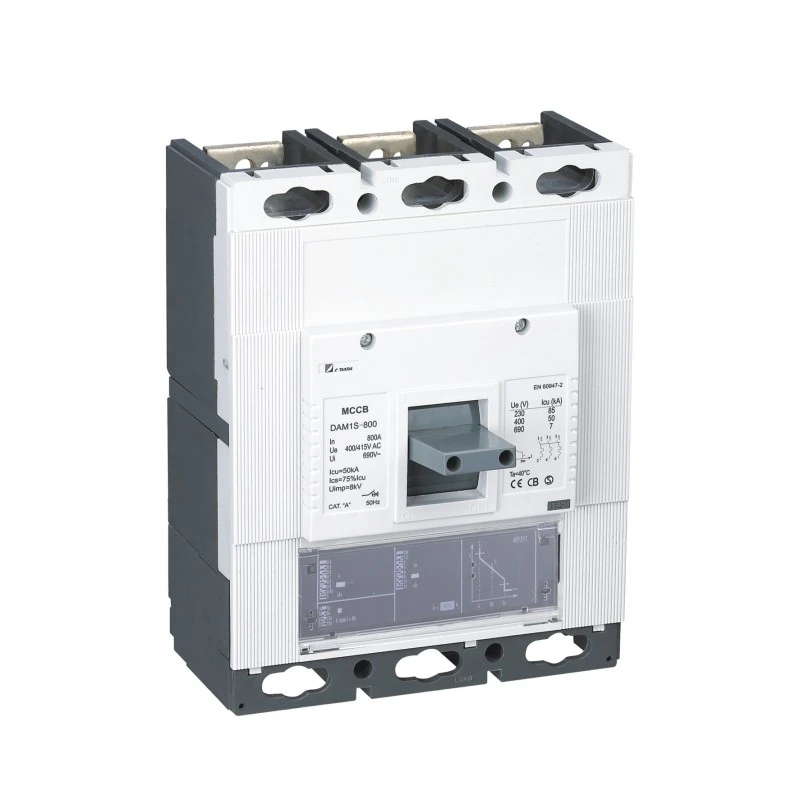

Disjuntor em caixa moldada tipo eletrônico

Para sistemas de energia modernos que exigem precisão, inteligência e confiabilidade, o disjuntor em caixa moldada do tipo eletrônico da Shanghai DADA Electric CO., LTD. estabelece um novo padrão em proteção de baixa tensão. Ao contrário dos disjuntores termomagnéticos tradicionais, este MCCB inteligente utiliza uma unidade de disparo eletrônico baseada em microprocessador para fornecer proteção contra sobrecorrente programável e altamente precisa, imune às flutuações da temperatura ambiente.

Com configurações ajustáveis ​​de 40% a 100% In (térmico) e 1,5× a 12× In (magnético), oferece flexibilidade incomparável para coordenação complexa em data centers, plantas industriais, hospitais e sistemas de energia renovável. Avaliado de 100 A a 1.600 A em 400 V/415 V, ele combina design compacto com funcionalidade avançada — e inclui disparo direto à prova de falhas durante falhas extremas, mesmo se os componentes eletrônicos falharem.

Especificações principais

Modelo: Série CDADA DAM2 / DE (disjuntor em caixa moldada tipo eletrônico)

Tipo: disjuntor eletrônico em caixa moldada

Pólos: 3P / 4P

Tensão nominal (Ue): 400V / 415V CA

Corrente nominal (entrada): 100A – 1600A

Unidade de disparo: liberação eletrônica baseada em microprocessador

Ajuste Térmico (Ir): 40% – 100% de In

Ajuste Magnético (Im): 1,5× – 12× In

Vantagens

★ Ampla faixa: 100A a 1600A(CA)

★ Dimensões compactas

★ Configuração térmica ajustável (40-100%) pol.

★ Configuração magnética ajustável (1,5-12 vezes) pol.

★ Aperte para fornecer o botão de disparo.

★ Contatos principais e de arco separados

★ Vasta gama de acessórios.

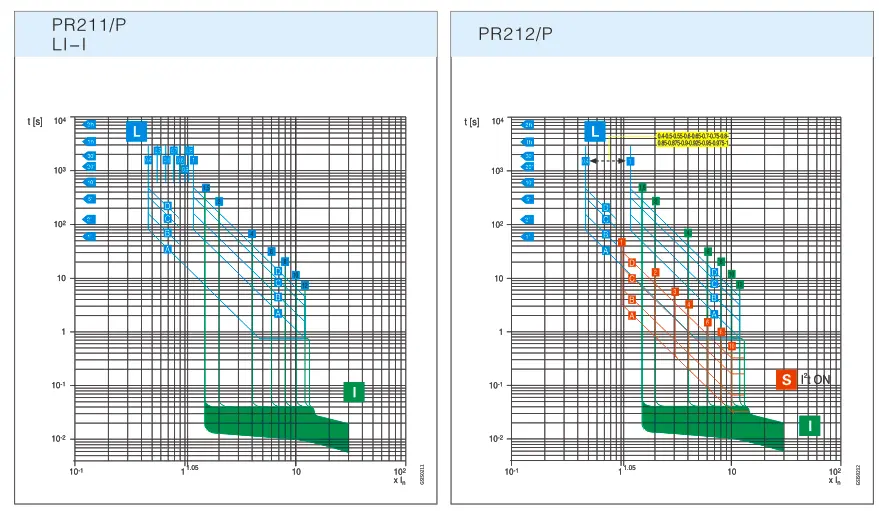

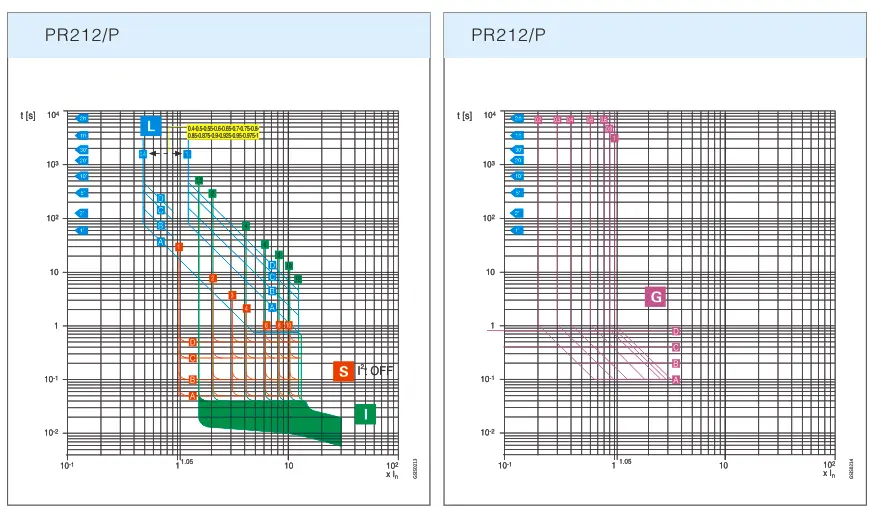

Curva característica de liberação eletrônica

Parâmetros elétricos

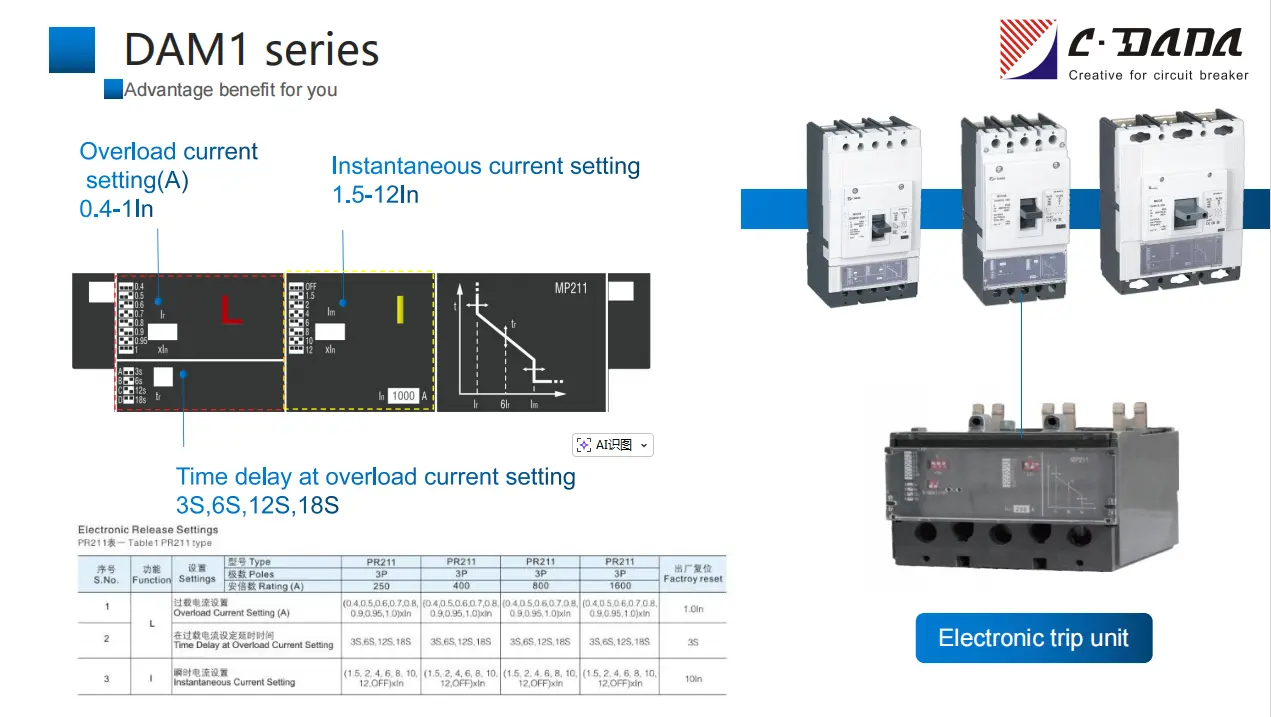

Tabela 1 tipo PR211

S. Não.

Função

Configurações

Tipo

PR211

PR211

PR211

PR211

Redefinição de fábrica

Poloneses

3P

3P

3P

3P

Classificação (A)

250

400

800

1600

1

L

Configuração de corrente de sobrecarga (A)

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

(0,4,0,5,0,6,0,7,0,8,0,9,0,95,1,0)xIn

1,0 pol.

2

Atraso de tempo na configuração atual de sobrecarga

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Configuração de corrente instantânea

(1,5, 2, 4, 6, 8, 10, 12,DESLIGADO)xIn

(1,5, 2, 4, 6, 8, 10, 12,DESLIGADO)xIn

(1,5, 2, 4, 6, 8, 10, 12,DESLIGADO)xIn

(1,5, 2, 4, 6, 8, 10, 12,DESLIGADO)xIn

10 pol.

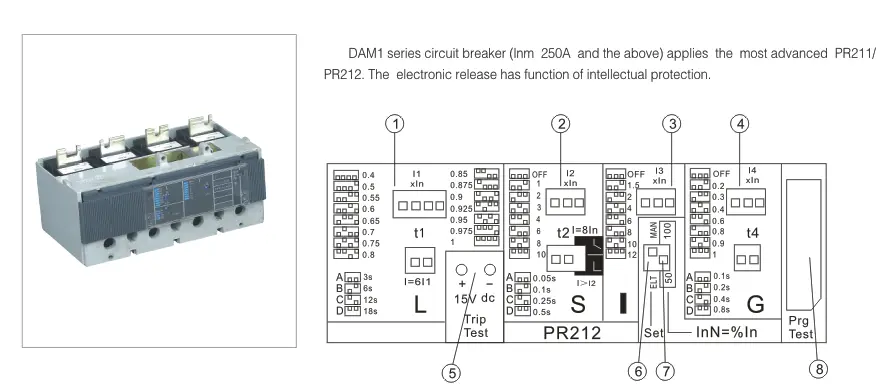

Tabela 2 tipo PR212

S. Não.

Função

Configurações

Tipo

PR212

PR212

PR212

PR212

Redefinição de fábrica

Poloneses

3P

3P

3P

3P

Classificação (A)

250

400/630

800

1600

1

L

Configuração de corrente de sobrecarga (A)

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

(0,4,0,5,0,55,0,6,0,65,0,7,0,75,0,8)xIn

1,0 pol.

2

Atraso de tempo na configuração atual de sobrecarga

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Configuração de corrente de curto-circuito (A)

(1, 2, 3, 4, 6, 8, 10，DESLIGADO)xIn

(1, 2, 3, 4, 6, 8, 10, DESLIGADO)xIn

(1, 2, 3, 4, 6, 8, 10, DESLIGADO)xIn

(1, 2, 3, 4, 6, 8, 10, DESLIGADO)xIn

6 pol.

4

Atraso de tempo na configuração da corrente de curto-circuito

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,1S

5

I

Configuração de corrente instantânea

(1,5, 2, 4, 6, 8, 10, 12,DESLIGADO)xIn

(1,5, 2, 4, 6, 8, 10, 12,DESLIGADO)xIn

(1,5, 2, 4, 6, 8, 10, 12,DESLIGADO)xIn

(1,5, 2, 4, 6, 8, 10, 12,DESLIGADO)xIn

10 pol.

6

G

Configuração de corrente de falta à terra (A)

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, DESLIGADO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, DESLIGADO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, DESLIGADO)xIn

(0,2,0,3,0,4, 0,6,0,8,0,9,1,0, DESLIGADO)xIn

1,0 pol.

7

Atraso de tempo na configuração de falta à terra

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,1, 0,2, 0,4, 0,8

0,4S

8

Seleção do conjunto de parâmetros elétricos ou eletrônicos

Função SET (interruptor ELT/MAN)

9

Usado para definir parâmetros do dip switch da linha zero

InN=%In, interruptor 50/100

10

Soquete para dispositivo de medição de conexão

Soquete do painel

Por que escolher o MCCB eletrônico CDADA?

★ Verdadeira inteligência, não apenas automação
O microprocessador analisa continuamente as formas de onda da corrente, permitindo tempo inverso preciso, tempo definido e proteção instantânea – sem desvio devido ao calor ou envelhecimento.

★ Design à prova de falhas
Mesmo que o circuito eletrônico falhe, uma trava eletromagnética direta garante o desarme do disjuntor durante curtos-circuitos graves — atendendo aos requisitos de redundância de segurança da norma IEC 60947-2.

★ Coordenação Superior
Faixas de ajuste ultra-amplas (40–100% Ir, 1,5–12× Im) permitem uma coordenação perfeita com dispositivos upstream/downstream, minimizando zonas de interrupção.

★ Infraestrutura preparada para o futuro
Compatível com módulos de comunicação opcionais (Modbus RTU, Profibus) para integração em Building Management Systems (BMS) ou redes inteligentes.

★ Qualidade Global, Preço Competitivo
Fabricado sob a norma ISO 9001 em Xangai, com certificações internacionais – oferecendo desempenho de nível europeu com eficiência de custos asiática.

★ Temos uma equipe dedicada de 15 engenheiros focados no desenvolvimento, melhoria e customização de produtos.

Aplicações ideais

Data Centers: Evite falhas em cascata com disparo seletivo preciso

Hospitais: Garantir energia ininterrupta para sistemas de suporte à vida

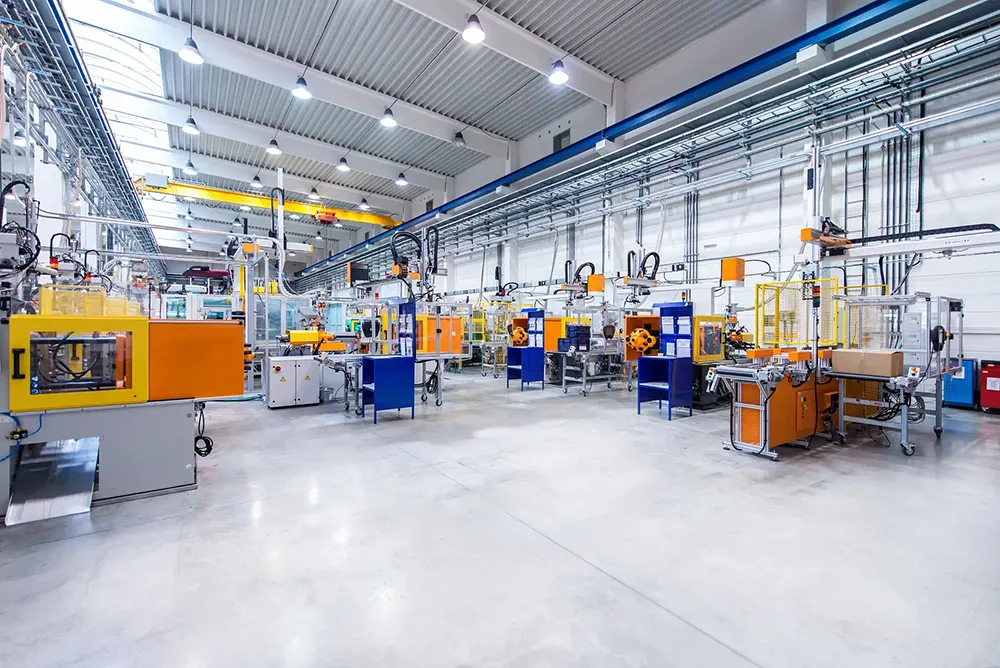

Automação Industrial: Coordene com VFDs, soft starters e robótica

Parques Solares/Eólicos: Adapte-se a perfis de geração variáveis

Edifícios Comerciais Inteligentes: Habilite o monitoramento de energia sem medidores extras

Perguntas frequentes (FAQ)

Q1: O que diferencia um MCCB eletrônico de um termomagnético?

A1: Os disjuntores em caixa moldada do tipo eletrônico usam um microprocessador para analisar a corrente e disparar disparos com alta precisão. Eles não são afetados pela temperatura ambiente, oferecem faixas de ajuste mais amplas e podem fornecer registro de dados de carga – ao contrário dos tipos termomagnéticos baseados em bimetal/solenóide.

Q2: O MCCB eletrônico 1600A está disponível na configuração de 4 pólos?

A2: Sim - todos os MCCBs eletrônicos CDADA de 250A a 1600A estão disponíveis nas versões 3P e 4P.

Q3: O que acontece se a unidade de disparo eletrônico falhar durante um curto-circuito?

A3: O disjuntor inclui um backup mecânico: durante correntes de falta extremas (>12×In), uma trava magnética aciona a abertura direta – garantindo a segurança mesmo com os componentes eletrônicos offline.

Q4: Posso monitorar os valores atuais em tempo real?

A4: Sim – a unidade de disparo eletrônico exibe corrente instantânea, máxima, mínima e média em janelas de tempo selecionáveis ​​(por exemplo, 24h), útil para gerenciamento de energia.

Q5: Por que escolher CDADA em vez de outras marcas MCCB inteligentes?

A5: CDADA oferece:

● Verdadeira capacidade de ajuste de faixa dupla (muitos concorrentes limitam Im a ≤10×)

● Backup mecânico à prova de falhas (nem todos os MCCBs “eletrônicos” possuem isso)

● Tamanho compacto — cabe em painéis legados sem modificação

● Forte portfólio de certificação global (ASTA, KEMA, CE)

● Preços compatíveis com OEM com suporte técnico em inglês
