Por que o contator modular está se tornando essencial nos modernos sistemas de controle elétrico?
Contatores modularesrapidamente se tornaram um componente central nos modernos sistemas elétricos de distribuição e automação. Sua estrutura compacta, instalação flexível, eficiência energética e longa vida útil fazem deles a escolha preferida para aplicações residenciais, comerciais e industriais. Este artigo explora o que é um contator modular, como funciona, principais benefícios, critérios de seleção, cenários de aplicação, desafios comuns e tendências futuras. Ele também fornece orientação prática para engenheiros, empreiteiros e integradores de sistemas que buscam soluções de comutação confiáveis em ambientes elétricos cada vez mais complexos.
Índice
- 1. Introdução ao contator modular
- 2. Estrutura e Princípio de Funcionamento
- 3. Principais vantagens em sistemas modernos
- 4. Contator Modular vs Contator Tradicional
- 5. Cenários de aplicação em todos os setores
- 6. Como escolher o contator modular correto
- 7. Considerações sobre instalação e manutenção
- 8. Problemas comuns e solução de problemas
- 9. Tendências futuras em tecnologia de comutação modular
- 10. Perguntas frequentes
- 11. Conclusão e contato

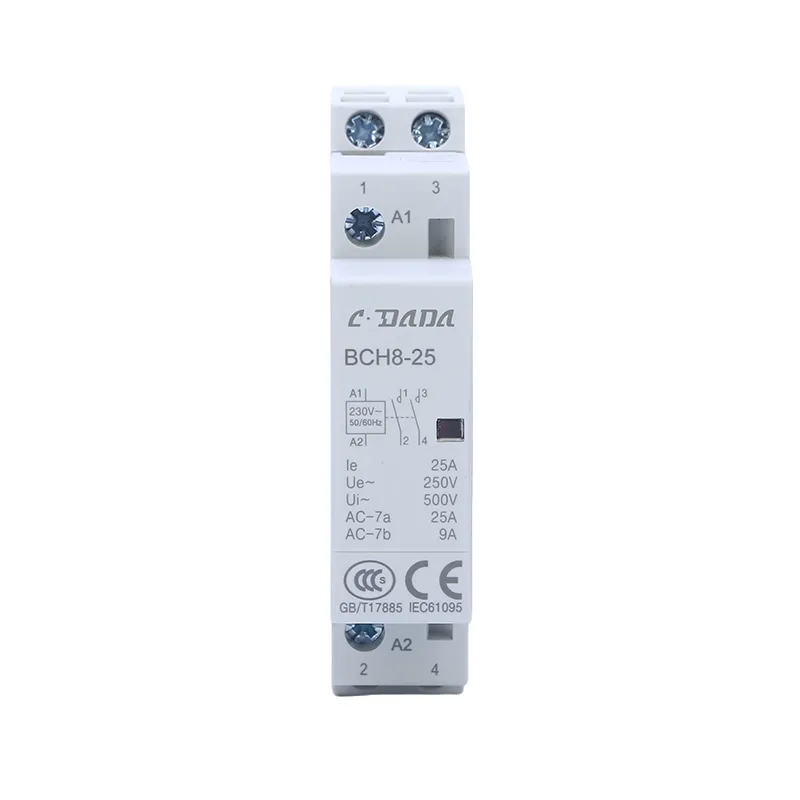

1. Introdução ao contator modular
Um contator modular é um dispositivo de comutação controlado eletricamente projetado para gerenciar circuitos de energia em um formato compacto e modular que se adapta a sistemas de trilho DIN padrão. Ao contrário dos contatores volumosos tradicionais, os contatores modulares são projetados especificamente para painéis de distribuição elétrica simplificados, onde a eficiência de espaço, a segurança e a facilidade de instalação são essenciais.
Eles são amplamente utilizados em controle de iluminação, sistemas HVAC, automação industrial e infraestrutura de edifícios inteligentes. Seu design está alinhado às demandas modernas de automação, eficiência energética e controle centralizado.
À medida que os sistemas elétricos evoluem em direção ao controle inteligente e ao gerenciamento distribuído de energia, os contatores modulares estão se tornando cada vez mais um componente padrão, em vez de uma atualização opcional.
2. Estrutura e Princípio de Funcionamento
O contator modular opera segundo um princípio eletromagnético simples, mas altamente eficaz. Quando uma tensão de controle é aplicada à bobina, ela gera um campo magnético que une os contatos, permitindo que a corrente flua através do circuito principal.
Os principais componentes incluem:
- Bobina:Gera força eletromagnética quando energizado
- Contatos:Abra ou feche o circuito
- Gabinete:Fornece isolamento e proteção de segurança
- Carcaça em trilho DIN:Permite instalação modular
O design garante comutação rápida, baixo consumo de energia e operação estável sob cargas variadas.
| Componente | Função | Importância |
|---|---|---|
| Bobina | Cria campo eletromagnético | Controla a ação de comutação |
| Principais Contatos | Conduzir ou interromper a corrente | Lida com comutação de carga |
| Habitação | Protege componentes internos | Garante segurança e isolamento |
| Base de montagem | Instalação em trilho DIN | Suporta integração de sistema modular |
3. Principais vantagens em sistemas modernos
A crescente popularidade dos contatores modulares é impulsionada por diversas vantagens importantes que atendem aos desafios modernos da engenharia elétrica.
- Design que economiza espaço:Ideal para quadros de distribuição compactos
- Eficiência energética:O baixo consumo de energia da bobina reduz os custos operacionais
- Operação silenciosa:Adequado para ambientes residenciais e comerciais
- Fácil instalação:A montagem em trilho DIN simplifica a configuração
- Alta confiabilidade:Projetado para longos ciclos de vida de comutação
- Controle flexível:Compatível com sistemas de automação
Esses benefícios tornam os contatores modulares particularmente valiosos em sistemas de edifícios inteligentes, onde a eficiência e a automação são as principais prioridades.
4. Contator Modular vs Contator Tradicional
Compreender a diferença entre contatores modulares e contatores tradicionais é essencial para selecionar a solução certa.
| Recurso | Contator Modular | Contator Tradicional |
|---|---|---|
| Tamanho | Compacto, montado em trilho DIN | Maior, montado em painel |
| Instalação | Rápido e modular | Fiação mais complexa |
| Nível de ruído | Operação silenciosa | Ruído de comutação audível |
| Aplicativo | Edifícios inteligentes, HVAC, iluminação | Sistemas industriais pesados |
| Uso de energia | Baixo consumo de bobina | Maior demanda de energia |
Embora os contatores tradicionais ainda dominem os ambientes industriais pesados, os contatores modulares são claramente superiores em sistemas modernos acionados por automação.
5. Cenários de aplicação em todos os setores
Os contatores modulares são usados em uma ampla variedade de aplicações devido à sua versatilidade e design compacto.
- Edifícios residenciais:Controle de iluminação, aquecedores de água e sistemas domésticos inteligentes
- Instalações comerciais:Controle HVAC, escadas rolantes e sistemas de elevador
- Automação industrial:Comutação de motor e controle de máquina
- Sistemas de energia:Inversores solares e sistemas de armazenamento de bateria
- Infraestrutura:Sistemas de iluminação pública e controle de tráfego
Em edifícios inteligentes, os contatores modulares geralmente servem como espinha dorsal de sistemas centralizados de gerenciamento de energia, permitindo controle e programação automatizados de carga.
6. Como escolher o contator modular correto
Selecionar o contator modular correto é fundamental para a confiabilidade e eficiência do sistema. Vários fatores-chave devem ser considerados.
- Corrente nominal:Deve atender aos requisitos de carga
- Tensão de controle:Garanta a compatibilidade com sistemas de controle
- Número de pólos:Sistemas monofásicos ou trifásicos
- Ciclo de trabalho:Frequência das operações de comutação
- Condições ambientais:Níveis de temperatura, umidade e poeira
Abaixo está um guia de seleção simplificado:
| Aplicativo | Tipo recomendado | Requisito-chave |
|---|---|---|
| Sistemas de iluminação | Contator modular 2P | Baixo ruído, comutação frequente |
| Sistemas HVAC | Contator modular 3P | Capacidade de carga média |
| Motores industriais | Contator modular para serviço pesado | Classificação atual alta |
7. Considerações sobre instalação e manutenção
A instalação adequada garante desempenho ideal e longa vida útil. Os contatores modulares são projetados para serem fáceis de usar, mas os procedimentos corretos ainda devem ser seguidos.
- Certifique-se de que a energia esteja desconectada antes da instalação
- Monte com segurança no trilho DIN
- Verifique as conexões da fiação de acordo com os diagramas
- Verifique a compatibilidade da tensão da bobina
- Teste a operação de comutação antes da implantação completa
A manutenção geralmente é mínima, mas recomenda-se a inspeção periódica para garantir que os contatos permaneçam limpos e livres de desgaste.
8. Problemas comuns e solução de problemas
Mesmo contatores modulares de alta qualidade podem apresentar problemas se usados ou instalados incorretamente.
- Soldagem por contato:Frequentemente causado por condições de sobrecarga
- Falha na bobina:Devido à alimentação de tensão incorreta
- Superaquecimento:Má ventilação ou carga excessiva
- Desgaste mecânico:Ciclos de comutação frequentes ao longo do tempo
A solução de problemas deve sempre começar com a verificação das condições de carga, seguida de testes elétricos da bobina e da integridade dos contatos.
9. Tendências futuras em tecnologia de comutação modular
O futuro dos contatores modulares está intimamente ligado ao desenvolvimento de redes inteligentes e sistemas de construção inteligentes. Várias tendências estão moldando sua evolução:
- Integração com sistemas de controle baseados em IoT
- Monitoramento e diagnóstico remoto
- Algoritmos de otimização do consumo de energia
- Miniaturização e designs de maior densidade
- Tecnologia aprimorada de supressão de arco
À medida que a automação continua a se expandir, os contatores modulares desempenharão um papel cada vez mais importante ao permitir uma distribuição de energia eficiente e inteligente.
10. Perguntas frequentes
Q1: Qual é o objetivo principal de um contator modular?
É usado para chavear cargas elétricas em sistemas de controle, especialmente em aplicações de automação e gerenciamento predial.
Q2: Os contatores modulares podem ser usados em ambientes industriais?
Sim, mas são mais adequados para cargas industriais leves a médias do que para máquinas pesadas.
Q3: Quanto tempo dura um contator modular?
Com uso adequado, pode durar centenas de milhares a milhões de ciclos de comutação, dependendo das condições de carga.
Q4: Os contatores modulares são energeticamente eficientes?
Sim, são projetados com baixo consumo de energia da bobina, o que os torna altamente eficientes em comparação aos modelos tradicionais.
11. Conclusão e contato
Os contatores modulares representam um avanço significativo na tecnologia de comutação elétrica. Sua estrutura compacta, eficiência e adaptabilidade fazem deles um componente essencial em sistemas elétricos modernos que vão desde automação residencial até redes de controle industrial. À medida que a infra-estrutura se torna cada vez mais inteligente, a procura por dispositivos de comutação fiáveis e flexíveis continuará a crescer.
Fabricantes comoXangai DaDa Electric Co., Ltd.estão contribuindo para essa evolução desenvolvendo soluções de contatores modulares de alto desempenho adaptadas aos padrões industriais globais.
Se você procura soluções de contatores modulares estáveis, eficientes e econômicas, nossa equipe de engenharia está pronta para atender às necessidades do seu projeto.
Contate-noshojepara explorar soluções personalizadas e suporte técnico para seus sistemas de controle elétrico.
