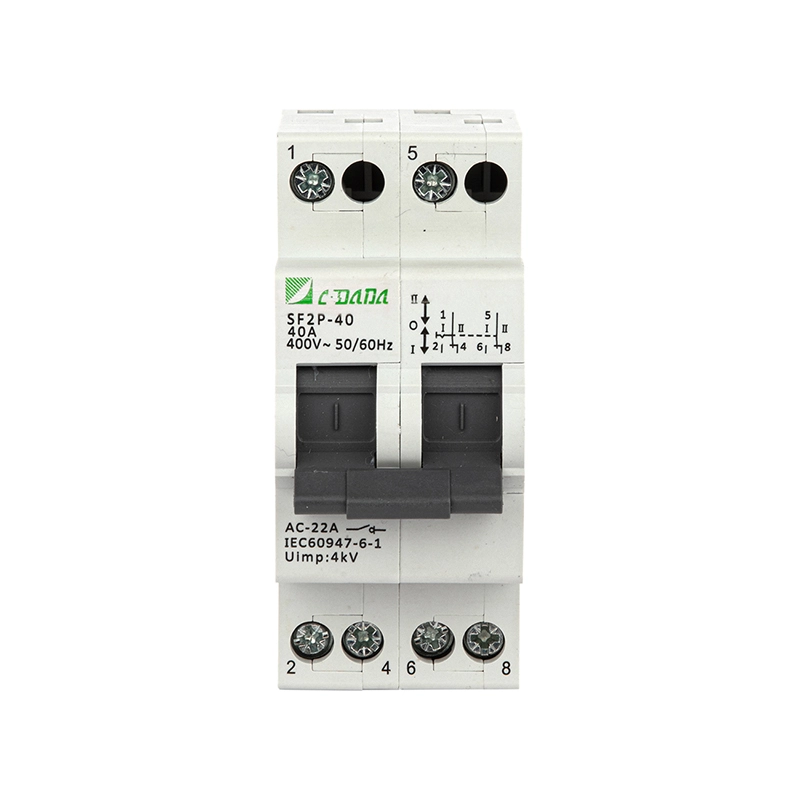

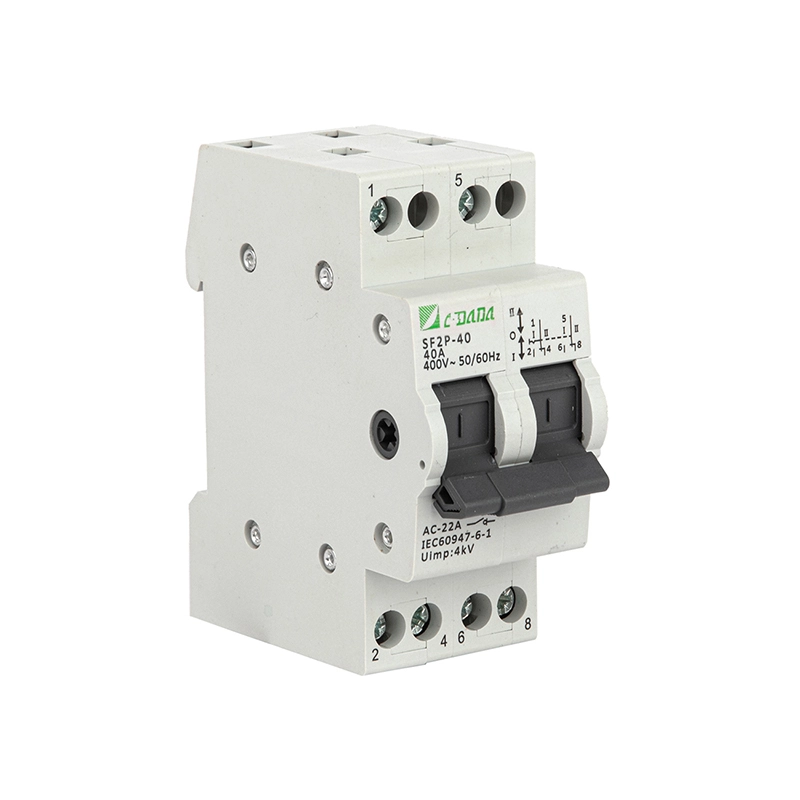

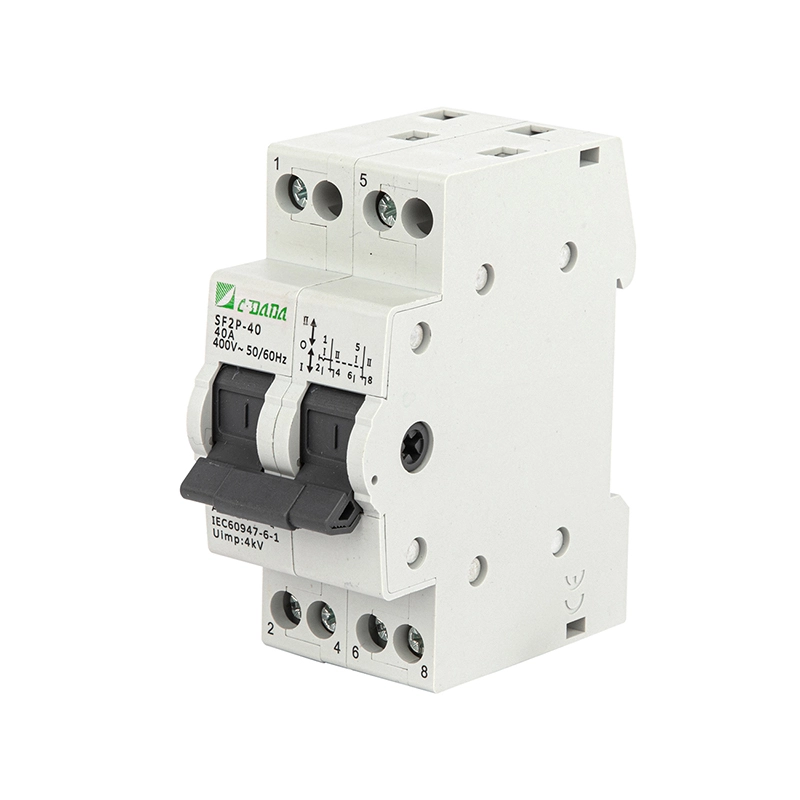

Chave de comutação 2P

Garanta a comutação segura e confiável da fonte de alimentação com o comutador CDADA SF Series 2P, ele é adequado para conversão de circuitos críticos em aplicações residenciais, comerciais e industriais leves. Este micro comutador montado em trilho DIN suporta fontes de energia duplas ou cargas com uma operação clara de 3 posições: I -OFF-II, permitindo transições perfeitas entre rede elétrica/rede e fontes de backup/gerador, controle de avanço/reversão do motor ou circuitos de monitoramento de fase/tensão.

Classificado para CA 50/60 Hz, 230–400 V e correntes de 16 A a 125 A, a chave comutadora CDADA 2P está em conformidade com os padrões IEC 60947-3 e EN 60947-3. Apresentando indicadores de posição ON/OFF, contatos de alta condutividade e um mecanismo de fechamento/quebra rápido assistido por mola, garante desempenho estável mesmo sob operação manual frequente. Projetado para instalação modular junto com MCBs e contatores, é ideal para quadros de distribuição em edifícios, salas de bombas, gabinetes de telecomunicações e sistemas de iluminação de emergência.

Especificações principais

Série: Chave comutadora manual Série SF 2P

Marca: CDADA | Fabricante: Xangai DADA Electric CO., LTD

Pólos: 2P (Dual Pole) — disponível nas variantes 1P a 4P

Corrente nominal: 16A – 125A (redução para 80% acima de 40°C ambiente)

Tensão nominal: 230/400 Vca, 50/60 Hz

Tensão de isolamento (Ui): 500V

Categoria de utilização: AC-22A (cargas mistas resistivas e indutivas)

Corrente suportável de curto prazo (Icw): 12×Ie por 1s

Capacidade de fabricação: 20×Ie, t=0,1s

Vida Mecânica: 8.500 operações

Vida Elétrica: 1.500 operações (sob carga)

Grau de poluição: II

Montagem: trilho DIN padrão TH35

Operação: Manopla manual de 3 posições (I – O – II)

Indicadores: Posição ON/OFF visível através do alinhamento da alça

Terminais: Conexão de cabo ou barramento

Torque de aperto:

1,2 N·m (16–40A)

3,5 N·m (63–125A)

Nota de segurança: Nenhuma câmara de extinção de arco → deve ser usada com fusíveis/MCBs a montante para proteção contra curto-circuito

Ficha técnica

Por que escolher o comutador CDADA 2P?

★ Isolamento seguro de 3 posições

A posição verdadeira OFF (O) desconecta ambas as fontes – fundamental para manutenção e segurança anti-retroalimentação.

★ Design modular em trilho DIN

Instalado em segundos junto com MCBs – economiza espaço e simplifica o layout do painel em edifícios inteligentes ou gabinetes OEM.

★ Contatos de alta confiabilidade

A geometria de contato dinâmico-estático otimizada garante baixa resistência e estabilidade a longo prazo.

★ Conformidade Global

Certificado pela IEC 60947-3, aceito na Europa, Ásia, África e América Latina.

★ Operação segura para o usuário

Mecanismo assistido por mola evita engate parcial; alça estendida opcional para modelos 63A+.

★ Aplicativos versáteis

Da transferência do gerador à inversão de direção do motor – um interruptor, múltiplas funções.

Aplicações Típicas

Sistemas de energia de backup: alterne entre concessionária e gerador

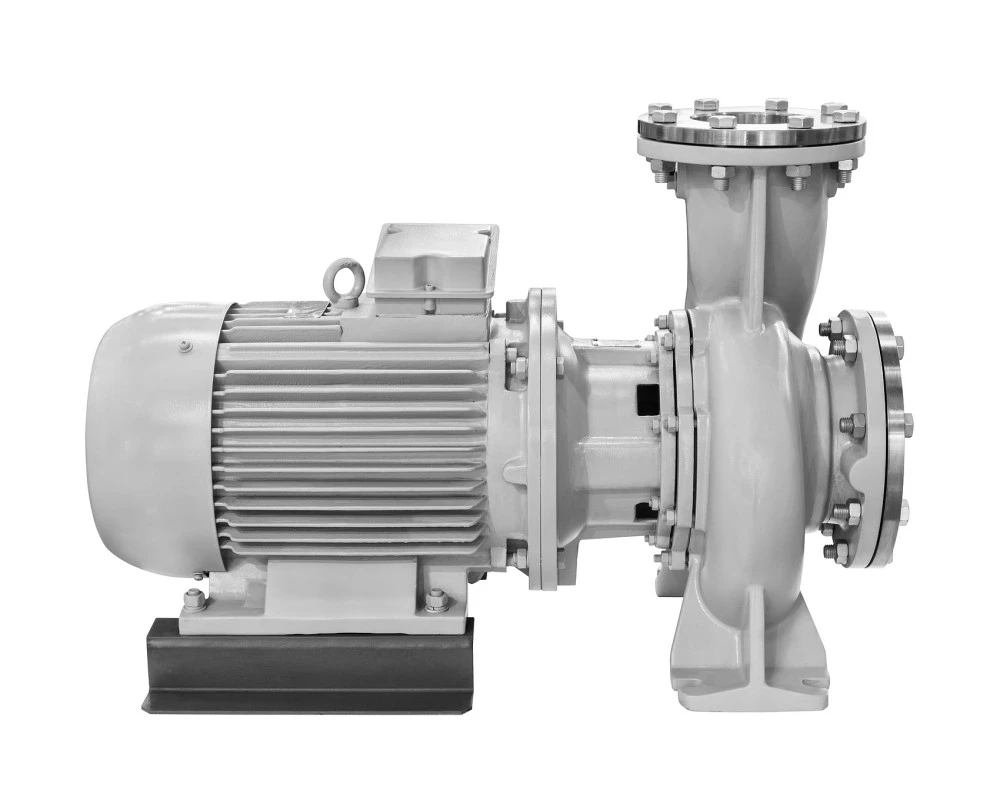

Controle do motor: Rotação direta/reversa de pequenas bombas ou ventiladores

Circuitos de Medição: Seleção de tensão/fase em painéis de medição

Automação Predial: Comutação dupla da unidade HVAC, transferência de iluminação de emergência

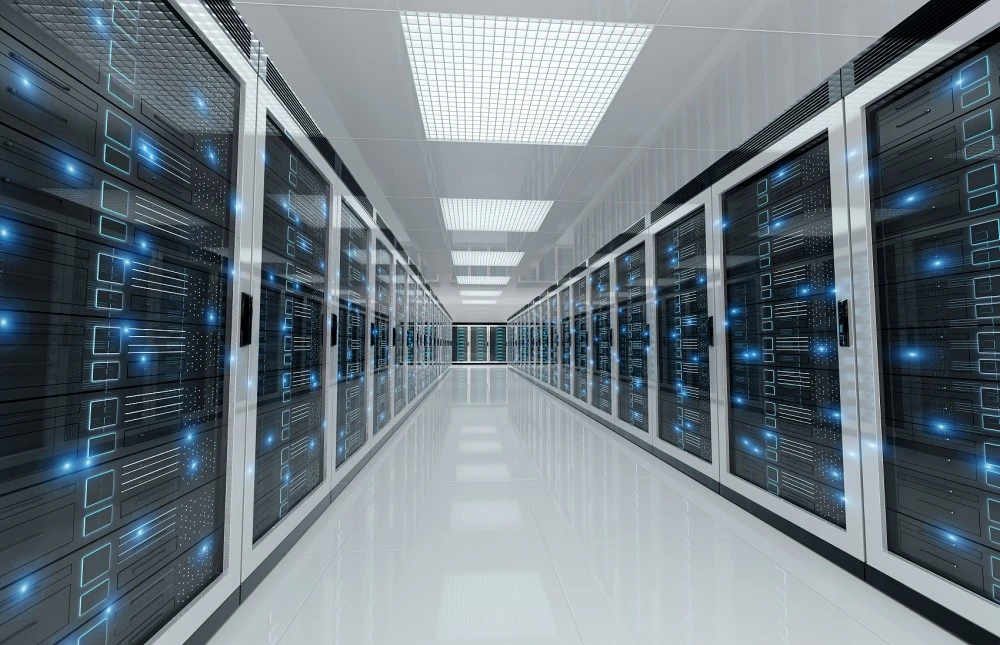

Telecomunicações e data centers: seleção redundante de fonte de fonte de alimentação

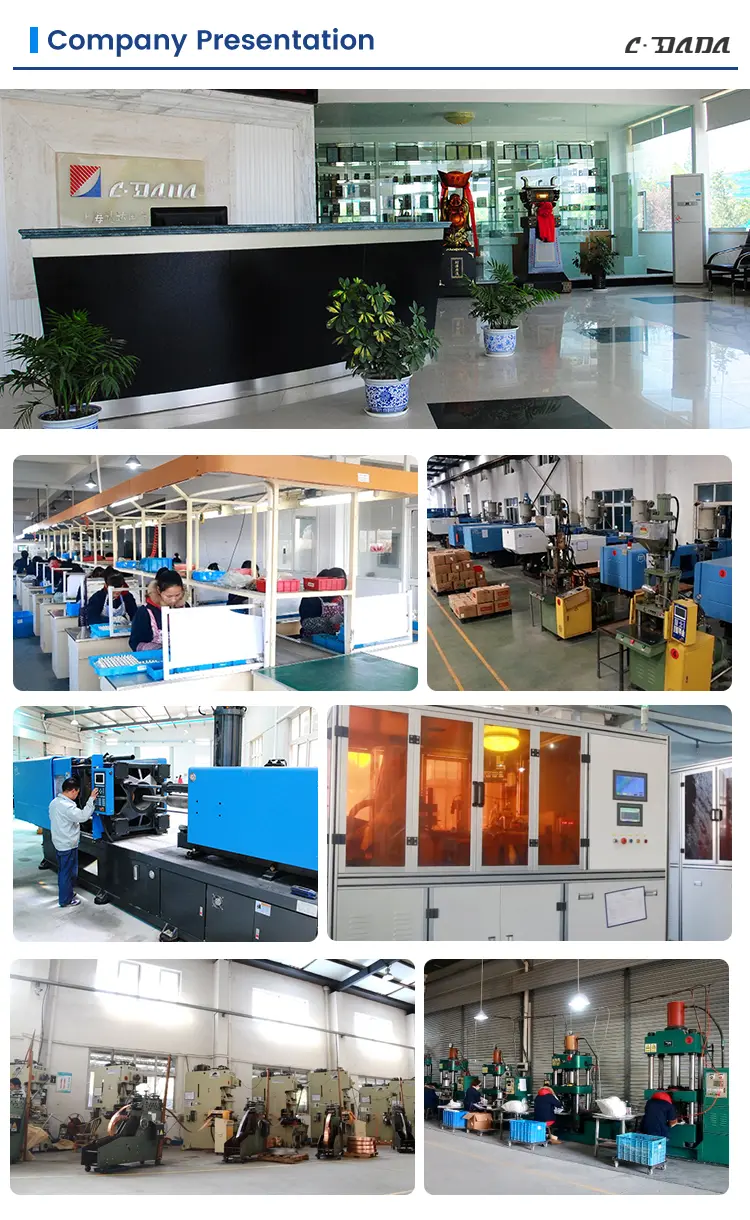

Sobre CDADA

★ Nossas principais vantagens são:

1) Certificações internacionais completas,

2) Forte capacidade de OEM/ODM,

3) Alta relação custo-desempenho,

4) Capacidade confiável de produção em grande escala,

5) Ampla experiência em exportação.

★ Nossos produtos são exportados com sucesso para o Sudeste Asiático, Oriente Médio, América do Sul, África, Europa e países da CEI, com forte foco nos mercados do Cinturão e Rota.

★ Investimos continuamente em P&D, monitoramos padrões globais e tendências de mercado e colaboramos com especialistas do setor para atualizar nosso portfólio de produtos.

Perguntas frequentes

Q1: Posso mudar sob carga?

A1: Não recomendado. A chave comutadora 2P da série SF não possui câmara de extinção de arco. Sempre desenergize o circuito antes de comutar ou use apenas para transferência sem carga (por exemplo, função de isolador). Para comutação de carga ativa, considere ATS motorizado ou seccionadores com fusíveis.

Q2: Por que existe uma posição “O” (OFF)?

A2: A posição central DESLIGADA garante isolamento completo de ambas as fontes de energia – essencial para a segurança da manutenção e evitando retroalimentação em geradores ou inversores.

Q3: Preciso de fusíveis com esta chave?

A3: Sim. Como ele não pode interromper correntes de falha, sempre combine-o com fusíveis a montante ou MCBs classificados para a corrente de curto-circuito potencial do seu sistema.

Q4: Ele pode controlar a direção do motor?

A4: Sim – para motores pequenos, a chave 2P pode reverter a sequência de fases quando conectada corretamente. Certifique-se de que o motor esteja parado e desenergizado antes de mudar de direção.

Q5: Por que escolher CDADA em vez de outras marcas?

A5: CDADA oferece:

● Intertravamento mecânico real de 3 posições (sem estados flutuantes)

● Compatibilidade do trilho DIN com padrões globais de painel

● Indicação visual clara da posição do interruptor

● Mecanismo de mola robusto para pressão de contato confiável

● Preços competitivos com certificação IEC completa e suporte técnico
