Por que a proteção de circuitos CC está se tornando crítica para o futuro dos sistemas de energia?

A indústria energética global está a tornar-se cada vez mais dependente da corrente contínua. Matrizes solares fotovoltaicas, sistemas de armazenamento de energia de baterias, estações de carregamento de veículos elétricos, equipamentos de telecomunicações e data centers contêm seções CC importantes. À medida que essas aplicações se expandem, a proteção de circuitos passa de um componente de suporte para uma parte central da segurança do sistema. UMDisjuntor CCdeve desconectar a corrente anormal com rapidez e segurança, limitando danos aos cabos, conversores, baterias e equipamentos conectados.

Interromper DC é tecnicamente diferente de interromper AC. Em um circuito CA, a corrente naturalmente cruza zero muitas vezes por segundo, o que ajuda a extinguir um arco elétrico. DC não tem cruzamento de zero natural, portanto um arco pode permanecer estável após a separação dos contatos. Os disjuntores projetados para CC, portanto, exigem estruturas de contato adequadas, calhas de arco, arranjos de ruptura magnética, distâncias de isolamento e configurações de fiação. Um disjuntor CA nunca deve ser considerado adequado para serviço CC simplesmente porque sua corrente nominal parece adequada.

Uma tendência clara da indústria é a mudança em direção a tensões de sistema mais altas e maior densidade de potência. Uma tensão CC mais alta pode reduzir a corrente para a mesma potência transmitida, ajudando a reduzir as perdas do condutor e os requisitos de cabo. No entanto, também torna a coordenação do isolamento e a interrupção do arco mais exigentes. A seleção do produto deve considerar a tensão operacional nominal, a corrente nominal, o número de pólos, a capacidade de interrupção de curto-circuito, o ambiente de utilização e o método de conexão especificado pelo fabricante. Os requisitos de polaridade são especialmente importantes para alguns projetos de disjuntores CC.

Outra tendência é uma coordenação mais estreita entre disjuntores e monitoramento eletrônico. Os sistemas energéticos modernos utilizam cada vez mais sensores, controladores e redes de comunicação para identificar sobreaquecimentos, sobrecargas, falhas de isolamento e padrões operacionais anormais. A proteção mecânica continua essencial, mas está se tornando parte de uma arquitetura de proteção mais ampla que pode incluir fusíveis, dispositivos de proteção contra surtos, contatores, dispositivos de monitoramento de isolamento e sistemas de gerenciamento de baterias. A seletividade entre dispositivos upstream e downstream também está recebendo mais atenção porque um desligamento desnecessário pode afetar toda uma cadeia solar, rack de armazenamento, gabinete de carregamento ou processo industrial.

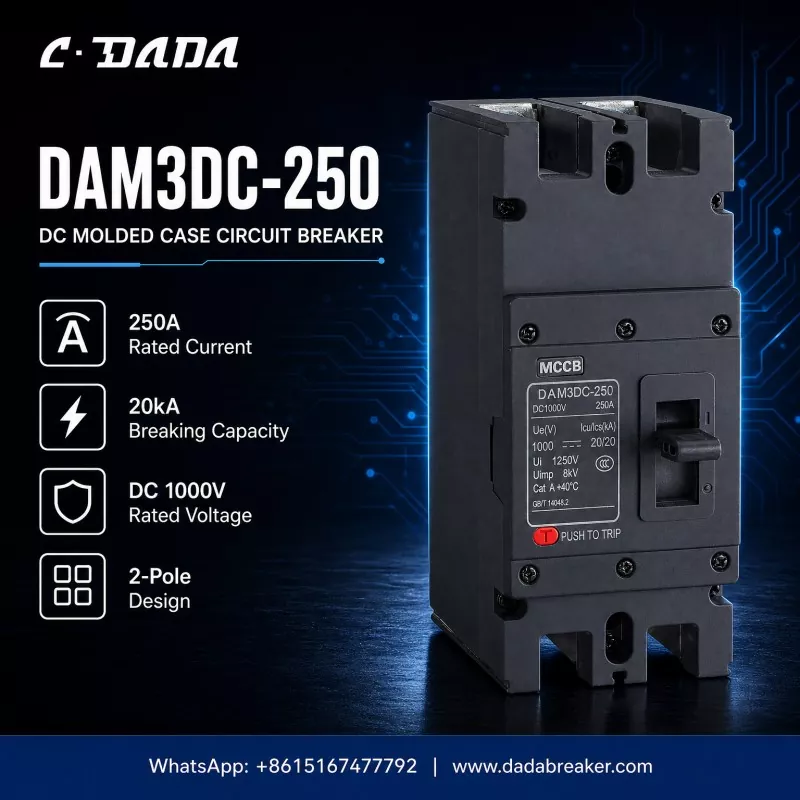

O DAM3DC-250 mostrado porXangai Dada Elétricailustra o tipo de disjuntor CC em caixa moldada usado na distribuição de correntes mais altas. As especificações visíveis indicam uma corrente nominal de 250 A, uma tensão nominal CC de 1000 V, uma capacidade de interrupção de 20 kA e um projeto bipolar. Esses valores descrevem a faixa elétrica pretendida; eles não determinam por si só a adequação para cada instalação. Os engenheiros ainda devem verificar o nível real de curto-circuito, o tamanho do condutor, a temperatura ambiente, as condições do invólucro, as características da carga, a altitude de instalação, os padrões aplicáveis ​​e a coordenação de proteção necessária.

Para os usuários finais, a rotulagem e a documentação claras são igualmente valiosas, porque as decisões corretas de instalação, manutenção e substituição dependem do conhecimento das classificações verificadas e das limitações de serviço do dispositivo.

Olhando para o futuro, os compradores darão maior ênfase à validação específica da aplicação, em vez de selecionar os dispositivos apenas pela classificação atual. A proteção CC confiável depende da correspondência correta de tensão, capacidade de interrupção adequada, configuração adequada dos pólos, instalação controlada e inspeção periódica. À medida que a geração renovável, o armazenamento e o transporte eletrificado continuam a desenvolver-se, a compreensão destes fundamentos ajudará os projetistas de sistemas a reduzir os riscos e a construir redes DC mais confiáveis.
