Um guia prático para disjuntores de corrente residual com proteção contra sobrecorrente

O que é um RCBO?

UmRCBO— disjuntor de corrente residual com proteção contra sobrecorrente — é um dispositivo de proteção de baixa tensão que combina proteção contra sobrecarga, proteção contra curto-circuito e detecção de corrente residual (vazamento) em uma única unidade moldada. Dentro do invólucro compacto, um mecanismo de disparo termomagnético lida com sobrecargas e curtos-circuitos, enquanto um transformador de corrente de seqüência zero compara continuamente a corrente que flui nos condutores energizados e neutros. Quando a diferença excede a corrente residual nominal (IΔn), o dispositivo desarma em milissegundos, cortando a alimentação antes que a corrente de fuga possa prejudicar pessoas ou causar incêndio.

Quando escolher um RCBO: subcircuitos finais que precisam de proteção contra sobrecorrente e proteção pessoal contra vazamentos – tomadas externas, circuitos de eletrodomésticos, garagens, porões, banheiros e outros locais úmidos ou de fácil acesso.

O DABL-63 pertence à classe RCBO: um dispositivo, três proteções — a escolha mais eficiente em termos de espaço e custo para circuitos finais domésticos monofásicos.

Como selecionar o RCBO certo?

1. Corrente nominal (In): corresponde à carga contínua do circuito, com margem para correntes de partida de aparelhos (por exemplo, 40A cobre circuitos de eletrodomésticos padrão).

2. Capacidade de interrupção (Icn): deve ser superior à corrente presumida de curto-circuito no ponto de instalação; 6kA cobre níveis típicos de falhas residenciais e comerciais leves.

3. Pólos: 1P+N para circuitos finais monofásicos com montagem compacta em trilho DIN.

4. Característica de disparo: Curva C (5–10× In) para cargas gerais de eletrodomésticos e eletrodomésticos; Curva B para eletrônicos sensíveis; Curva D para partida do motor.

5. Normas e certificação: A conformidade com a norma IEC/EN 61009-1 e a marcação CE são a base para projetos internacionais.

6. Aplicação: receptáculos externos, circuitos de eletrodomésticos e iluminação de garagem/porão podem exigir maior sensibilidade do que circuitos internos gerais.

Qual é a aparência de um RCBO bem especificado

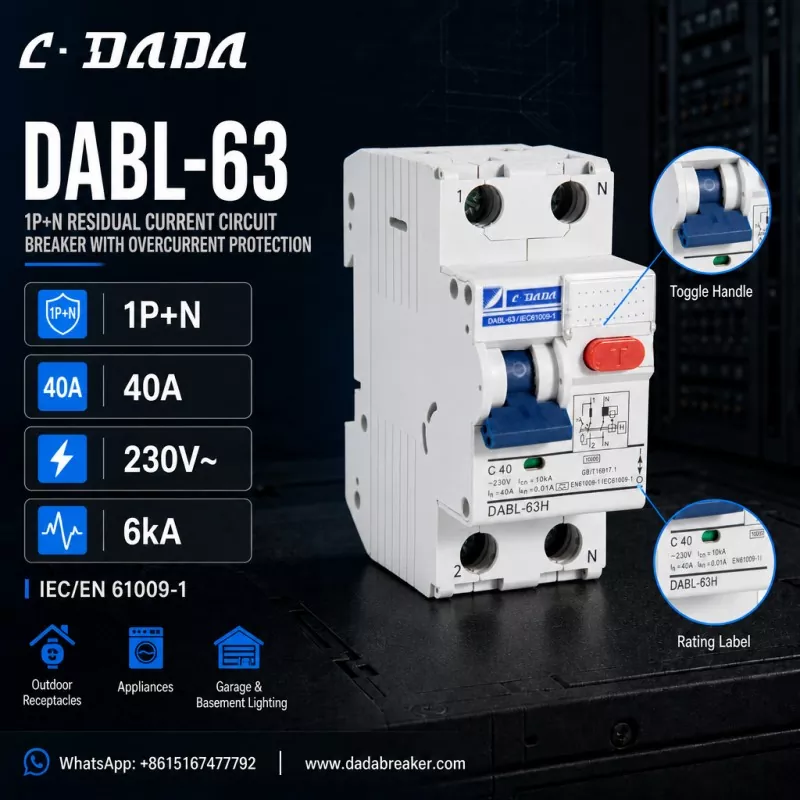

Para tornar isso concreto, considere o DABL-63 deC·DADA Elétrica, um disjuntor de corrente residual 1P+N com proteção contra sobrecorrente que ilustra o que procurar nesta classe de dispositivo:Configuração 1P+N

● Pólo ativo comutado e neutro seguido, compacto para quadros de distribuição padrão em trilho DIN Corrente nominal de 40A (In)

● Com disparo por curva C (C40) tensão nominal 230V~

● Capacidade de interrupção de 6kA (Icn)

● IΔn = 0,01A (10mA) proteção de corrente residual de alta sensibilidade

● Conformidade com IEC/EN 61009-1

● Botão de teste T vermelho para verificações funcionais periódicas, terminais marcados com 1/2/N, etiqueta de classificação e diagrama de circuito impresso na caixa

● Construído para receptáculos externos, eletrodomésticos, iluminação de garagens e porões

A lógica por trás desta especificação

Uma estrutura de 40A, 1P+N com proteção contra vazamento de alta sensibilidade de 10mA cobre a maioria dos circuitos finais residenciais: 40A corresponde à carga de aparelhos comuns e circuitos de tomadas, 1P+N mantém o dispositivo compacto para quadros de distribuição lotados e a sensibilidade de 10mA fornece uma camada extra de proteção pessoal exatamente onde a orientação IEC exige - ao ar livre, em áreas úmidas e perto de crianças.

Perguntas frequentes

P: O que é um RCBO?

R: Um RCBO - disjuntor de corrente residual com proteção contra sobrecorrente - é um dispositivo de proteção de baixa tensão com tabela de reinicialização que combina proteção contra sobrecarga, proteção contra curto-circuito e proteção contra corrente residual (vazamento) em uma unidade, normalmente até 63A para circuitos finais.

P: Qual é a diferença entre um RCBO e um MCB?

R: Um MCB fornece apenas proteção contra sobrecarga e curto-circuito. Um RCBO adiciona detecção de corrente residual (vazamento), desconectando o circuito quando a corrente de fuga excede IΔn – protegendo as pessoas e evitando incêndios elétricos.

P: O que significa IΔn = 10mA?

A: IΔn é a corrente operacional residual nominal. 10mA é uma classificação de alta sensibilidade: o dispositivo desarma quando a corrente de fuga atinge 10mA, proporcionando proteção pessoal mais rápida do que a classificação de uso geral de 30mA.

P: O que é o RCBO DABL-63?

R: O DABL-63 é um disjuntor de corrente residual 1P+N com proteção contra sobrecorrente da C·DADA Electric — 40A, curva C, 230V~, capacidade de interrupção de 6kA e proteção contra vazamento de alta sensibilidade de 10mA, em conformidade com IEC/EN 61009-1, para tomadas externas, eletrodomésticos e iluminação de garagem/porão.
