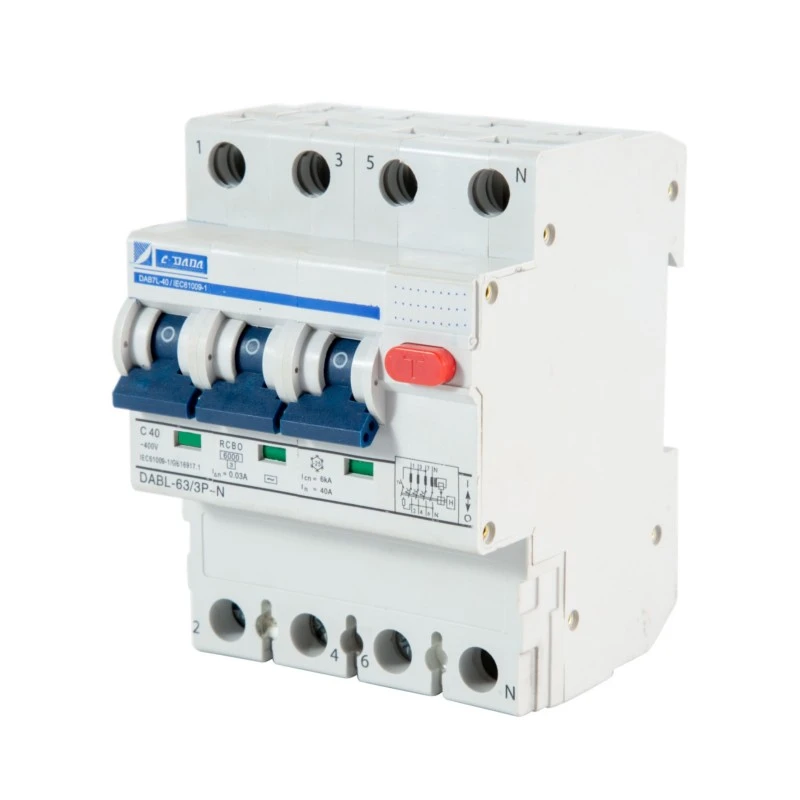

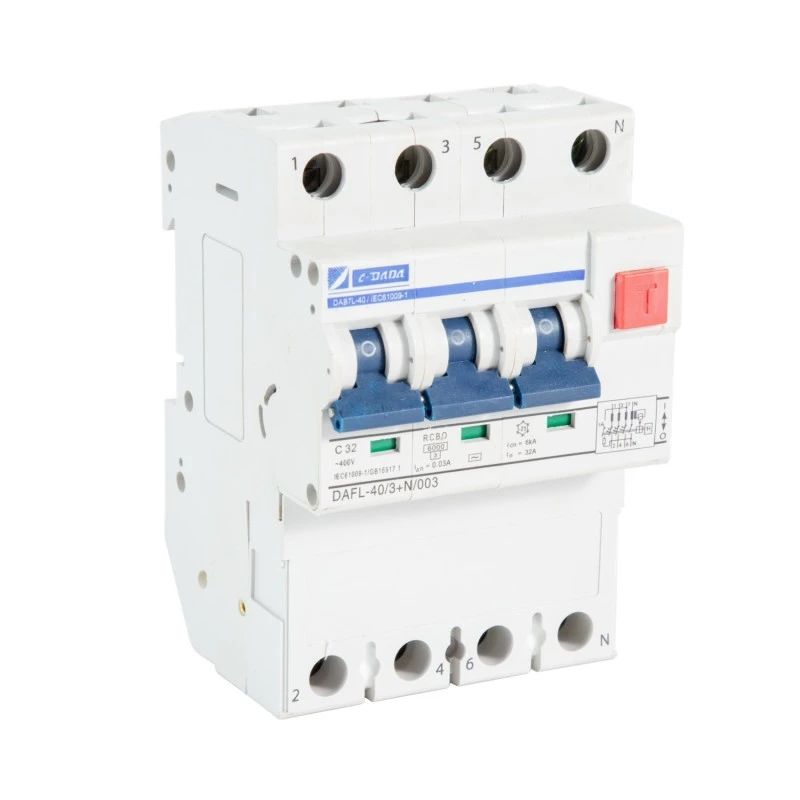

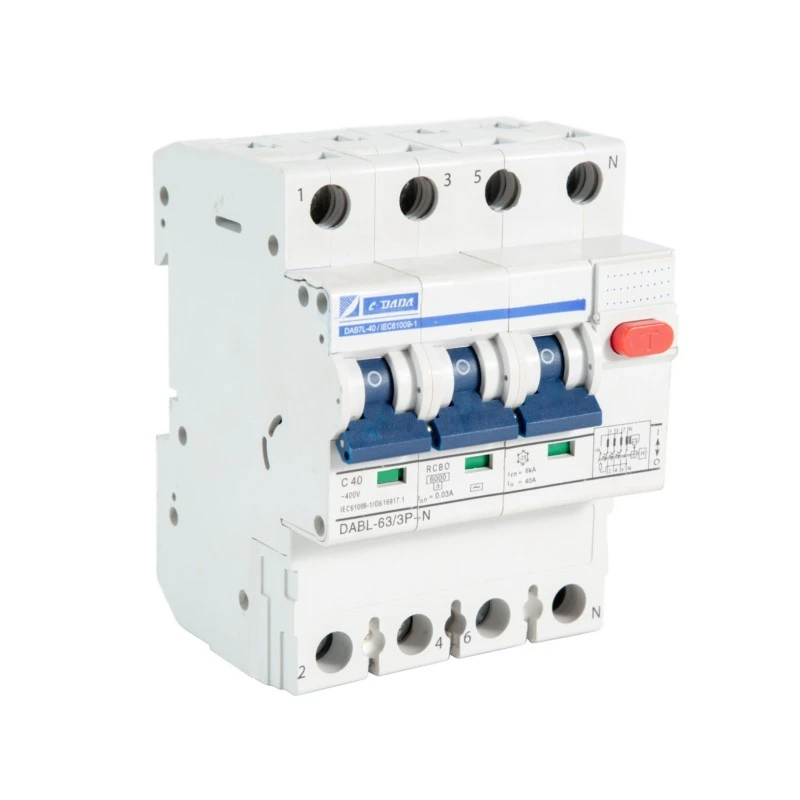

RCBO Eletromagnético 2P 4P

Para segurança intransigente em ambientes onde a confiabilidade da energia é incerta, a Shanghai DADA Electric CO., LTD. apresenta o CDADA DABF-63 2P 4P Eletromagnético RCBO um verdadeiro disjuntor eletromagnético de corrente residual 2P/4P com proteção contra sobrecorrente que opera sem quaisquer componentes eletrônicos ou fonte de alimentação externa. Projetado de acordo com os padrões IEC, este RCBO oferece três proteções essenciais em um único dispositivo:

★ Prevenção de choque elétrico (por meio de detecção de corrente residual de 30mA),

★ Proteção contra sobrecarga (mecanismo térmico),

★ Interrupção por curto-circuito (liberador magnético, 6kA).

Recomendado para tomadas externas, garagens, porões e instalações rurais, o DABF-63 continua a funcionar mesmo em caso de perda de neutro, queda de tensão ou durante apagões - uma vantagem crítica sobre as alternativas eletrônicas. Com um indicador de posição de contato independente, faixa operacional de –25°C a +40°C e design de terminal robusto, ele oferece desempenho à prova de falhas onde é mais importante.

Especificações principais

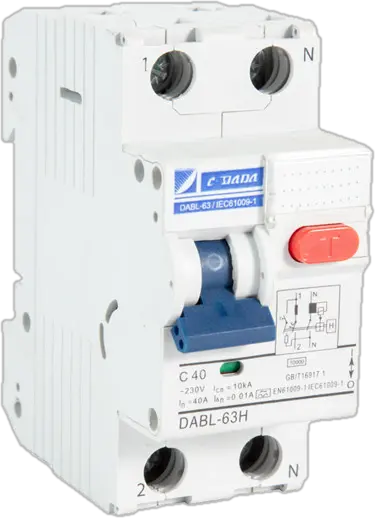

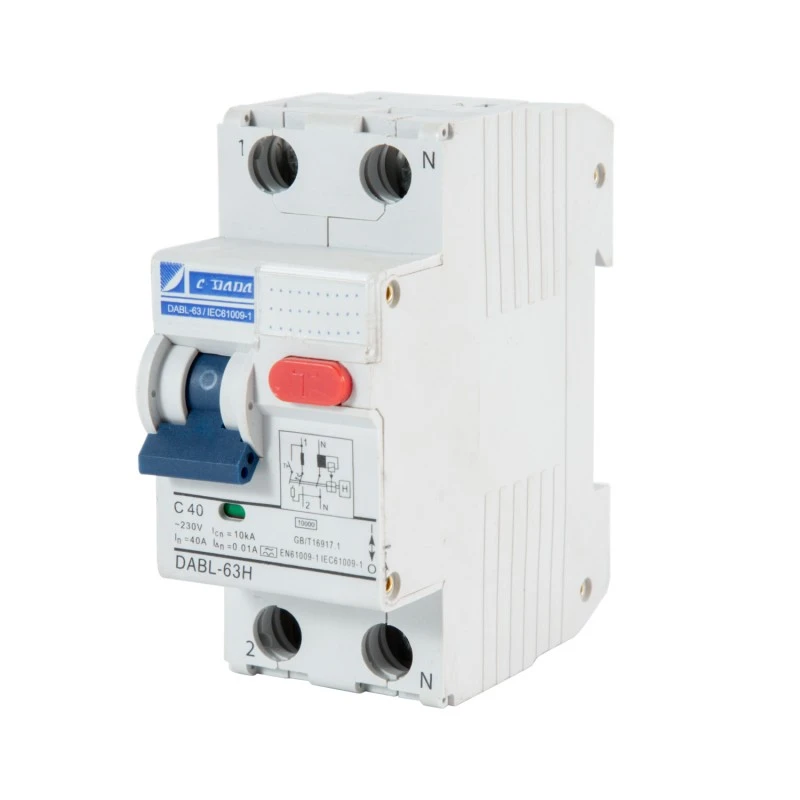

Modelo: Série DABF-63

Tipo: RCBO eletromagnético (sem eletrônica, sem necessidade de energia auxiliar)

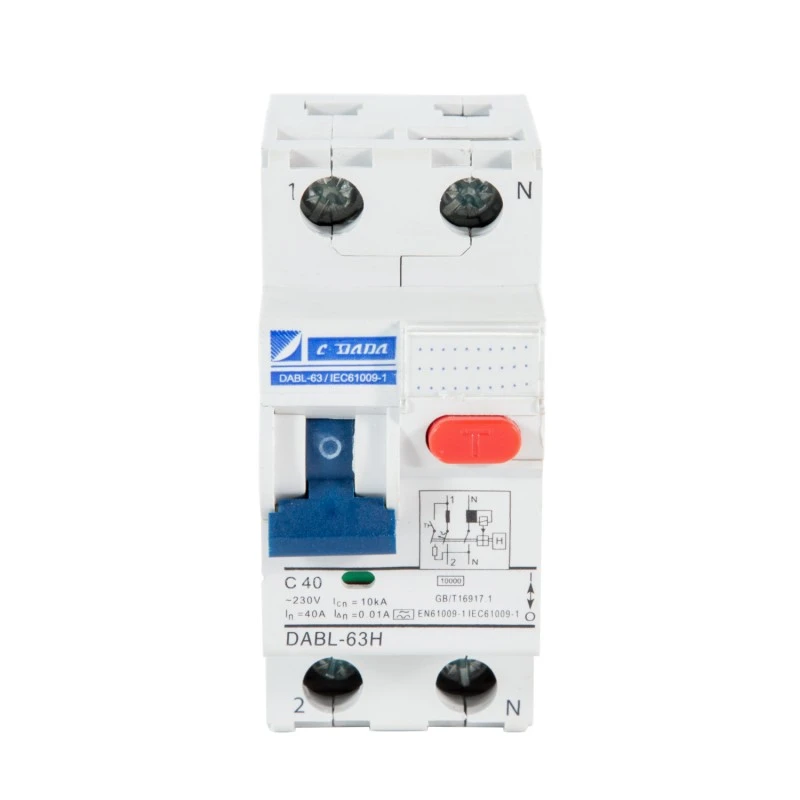

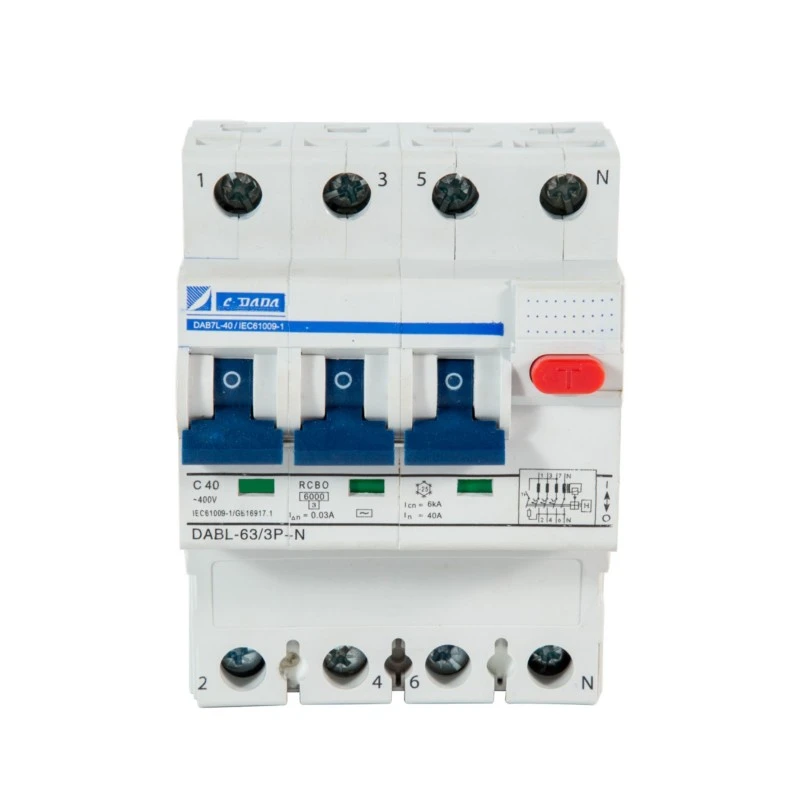

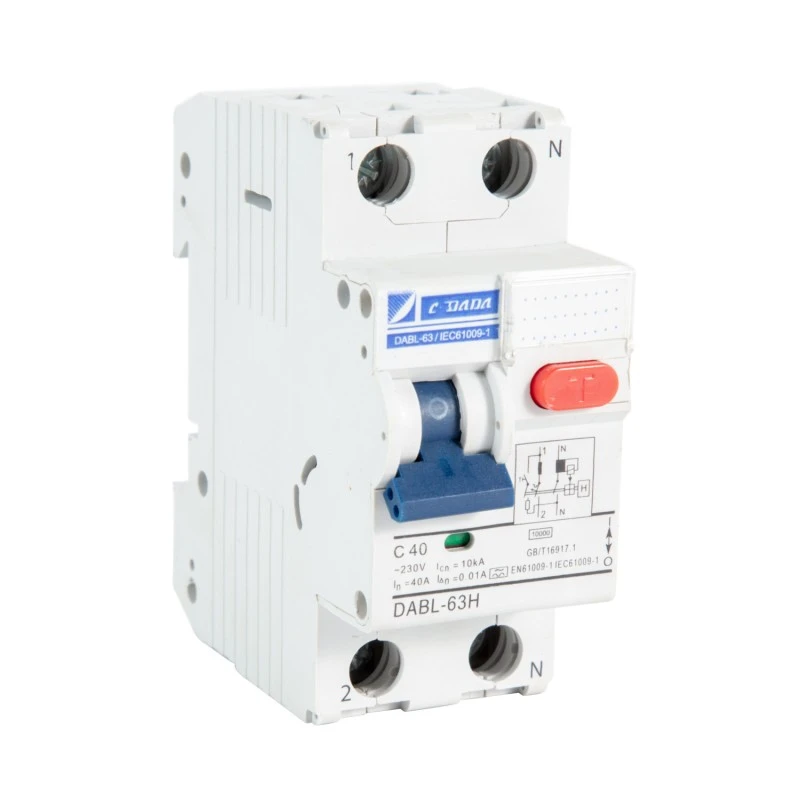

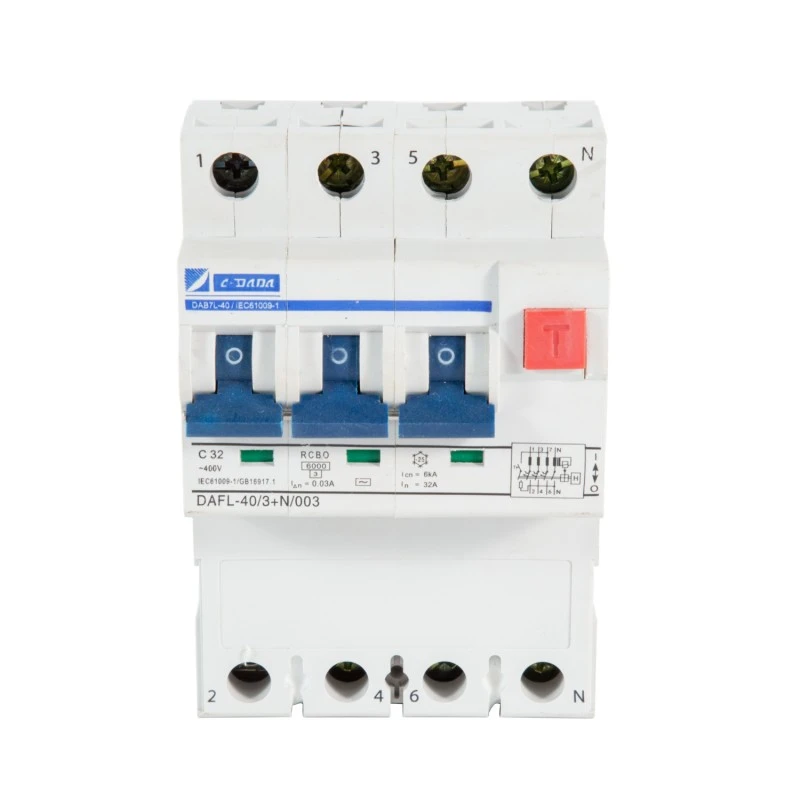

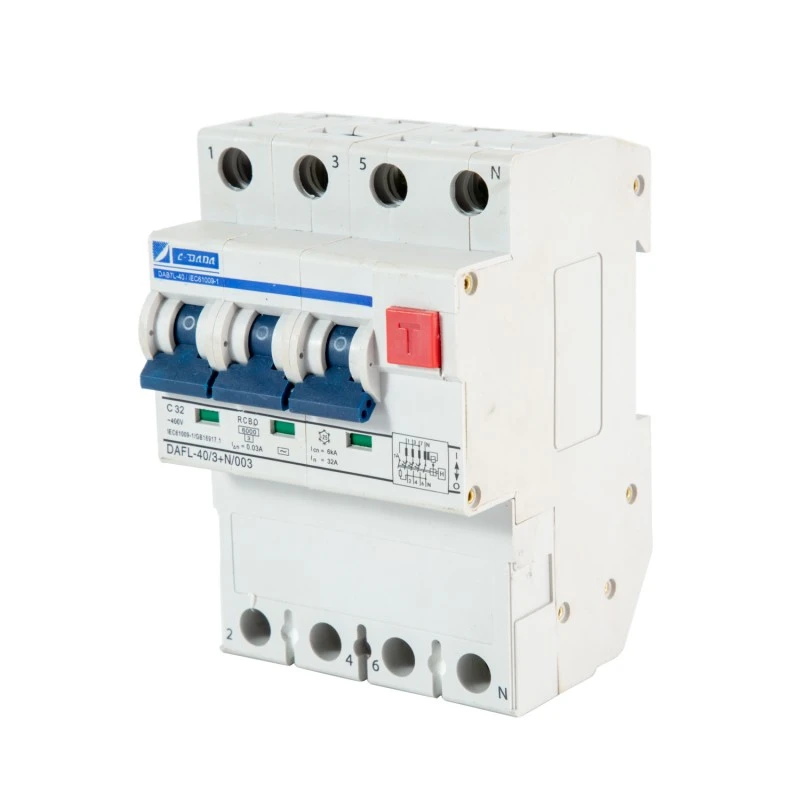

Pólos: 2P (1+N) ou 4P (3+N)

Corrente nominal (In): 6–63A (faixa típica baseada na plataforma DAB7)

Sensibilidade residual (I△n): 30mA (padrão para proteção pessoal; 100mA opcional)

Corrente sem disparo: 0,5 × I△n

Tempo de viagem em I△n: ≤ 0,1s

Capacidade de ruptura: 6kA

Funções de proteção:

Corrente residual (vazamento) – detecção eletromagnética

★ Sobrecarga – térmica bimetálica

★ Curto-circuito – liberação magnética

★ Temperatura operacional: –25°C a +40°C

Montagem: largura de 2 módulos em trilho DIN de 35 mm

Principais recursos:

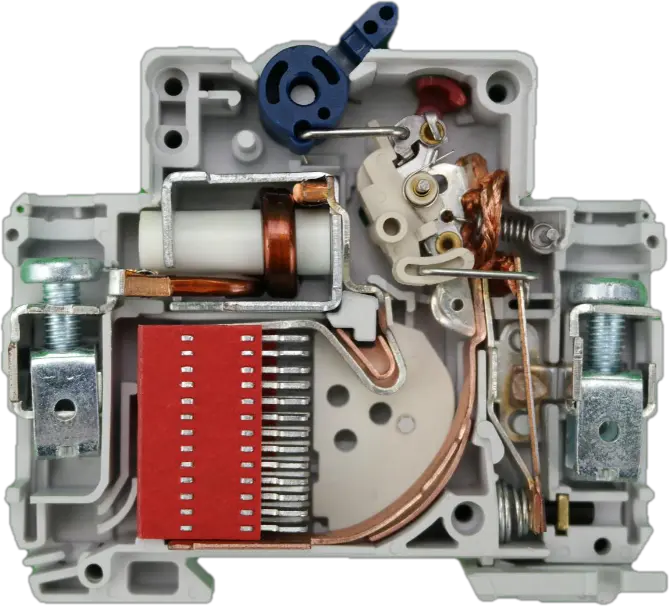

★ Mecanismo diferencial eletromagnético puro

★ Indicador de posição de contato independente (verdadeiro status ON/OFF/trip)

★ Botão “TESTE” para verificação mensal de funcionalidade

★ Grampos terminais entalhados → menor perda térmica, aderência mais forte

★ Contatos de prata → alta durabilidade, baixa resistência

★ Parafusos multifuncionais (+/–) → fácil instalação

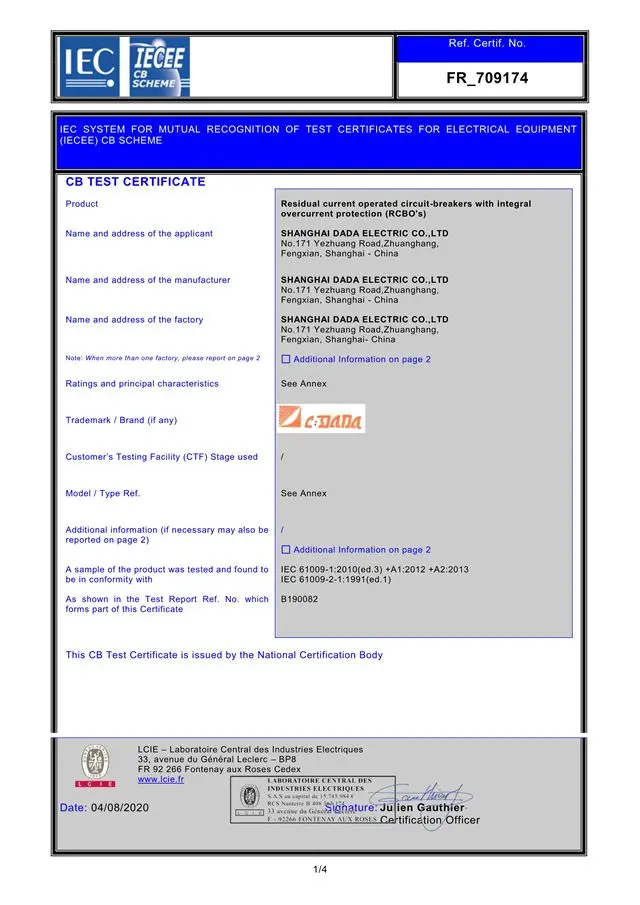

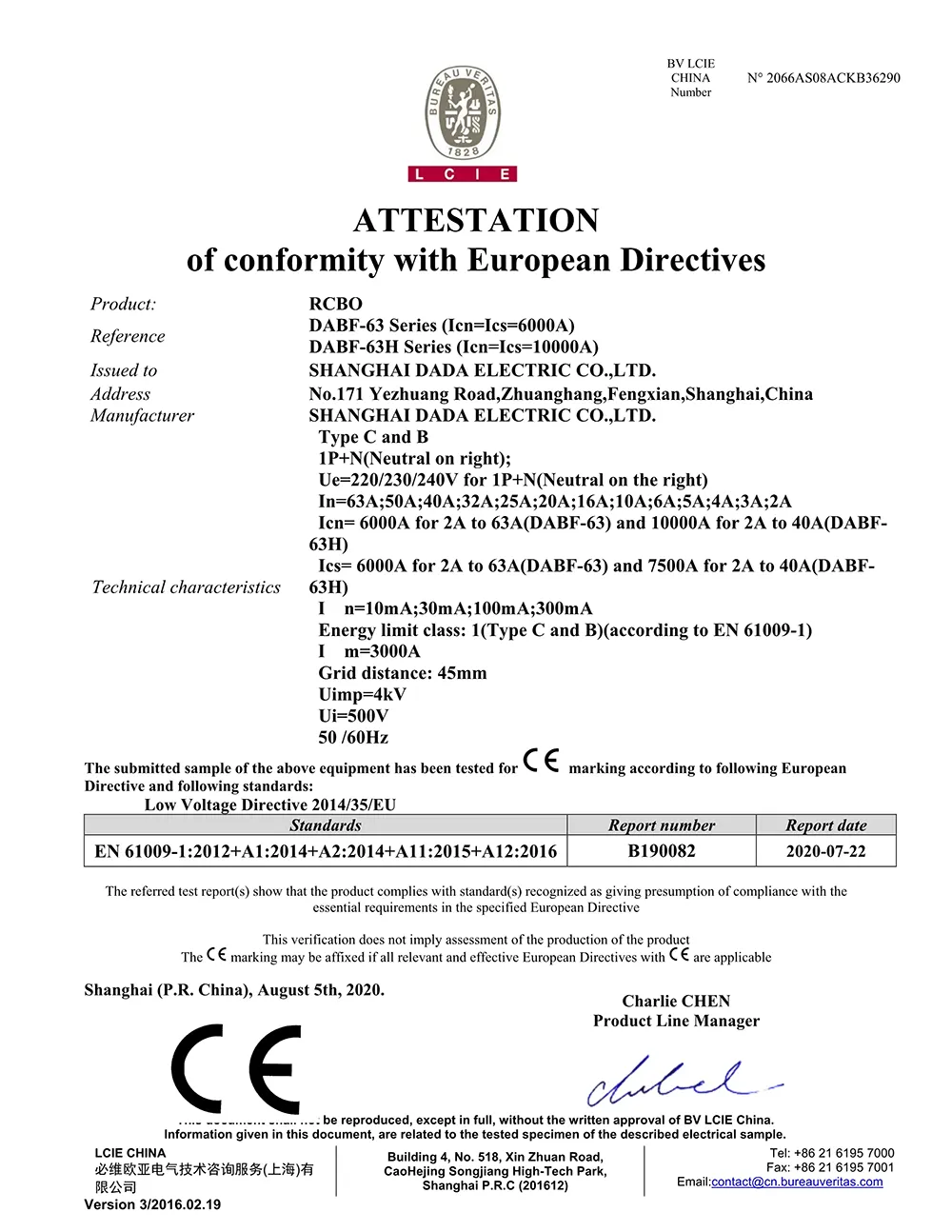

★ Certificações: CE, CB (materiais compatíveis com RoHS)

Por que escolher o RCBO eletromagnético CDADA?

★ Funciona sem energia – sempre

Ao contrário dos RCBOs eletrônicos, nosso RCBO eletromagnético 2P 4P não requer tensão de linha para detectar vazamentos, garantindo proteção durante falhas de neutro, quedas de energia ou interrupções completas.

★ Ideal para locais difíceis ou remotos

Perfeito para áreas rurais, canteiros de obras, fazendas, túneis e regiões com redes instáveis ​​onde dispositivos eletrônicos podem funcionar mal.

★ Inerentemente à prova de falhas

Sem semicondutores = sem envelhecimento, sem erros de software, sem sensibilidade EMI. Acabei de provar física eletromagnética.

★ Limpar status operacional

O indicador de contato independente mostra o estado real do contato – crítico para auditorias de manutenção e segurança.

★ Compacto e confiável

O tamanho de 2 módulos economiza espaço no painel, enquanto os contatos em liga prateada e os terminais robustos garantem uma longa vida útil.

★ Conformidade Global

Certificado de acordo com os padrões IEC, CE e CB – confiável para projetos internacionais e de exportação.

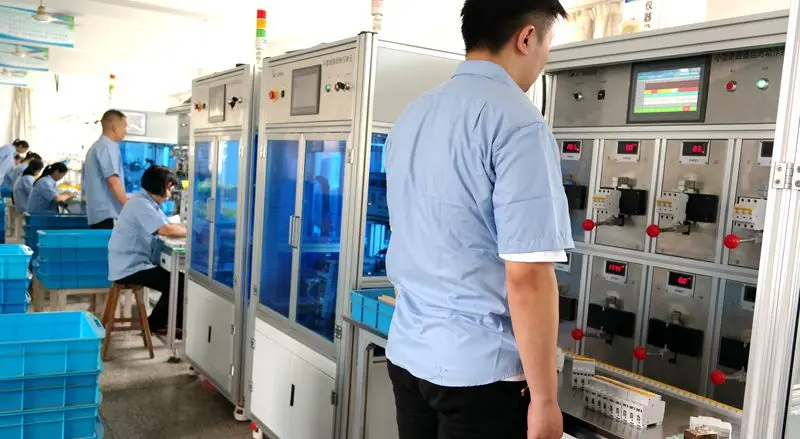

★ Como é nossa política inspecionar 100% todos os produtos que saem de nossas instalações, podemos garantir com absoluta certeza que o produto é funcionalmente 100% preciso antes de sair de nossas instalações.

★ Continuaremos a desenvolver nosso conhecimento tecnológico investindo em equipamentos, processos, pessoas e certificações que se refletirão em nossos produtos e, em última análise, na satisfação de nossos clientes.

Aplicações Típicas

Projetos de Eletrificação Rural

Tomadas externas e pontos de carregamento de veículos elétricos (camada básica)

Garagens, porões e oficinas (ambientes úmidos e frios)

Sistemas de aterramento TT (onde a integridade do neutro é ruim)

Circuitos de backup e painéis de emergência

Perguntas frequentes

Q1: Qual é a diferença entre RCBOs eletrônicos e eletromagnéticos?

A1:

Q2: Este RCBO fornece proteção contra surtos?

A2: Não. Os verdadeiros RCBOs eletromagnéticos não incluem varistores ou supressão de surtos – eles requerem componentes eletrônicos. Se for necessária proteção contra surtos, emparelhe-a com um SPD (dispositivo de proteção contra surtos) separado.

Q3: 30mA é suficiente para proteção pessoal contra choques?

A3: Sim. 30mA é o limite padrão IEC para proteção vital contra contato direto em circuitos residenciais e comerciais.

Q4: Pode ser usado como proteção de entrada principal?

A4: Sim – com capacidade de interrupção de 6kA, o DABF-63 pode servir como proteção de entrada em pequenos quadros de distribuição, especialmente em sistemas TT.

Q5: Por que escolher CDADA para RCBO eletromagnético?

A5: CDADA oferece:

● Design eletromagnético genuíno (sem componentes eletrônicos ocultos)

● Capacidade de operação real de 0V

● Tamanho compacto de 2 módulos – raro para tipos eletromagnéticos

● Indicador de contato independente para verificação de segurança

● Certificações globais (CE/CB) e suporte pronto para OEM
