2P 4P Tipo Eletrônico RCBO

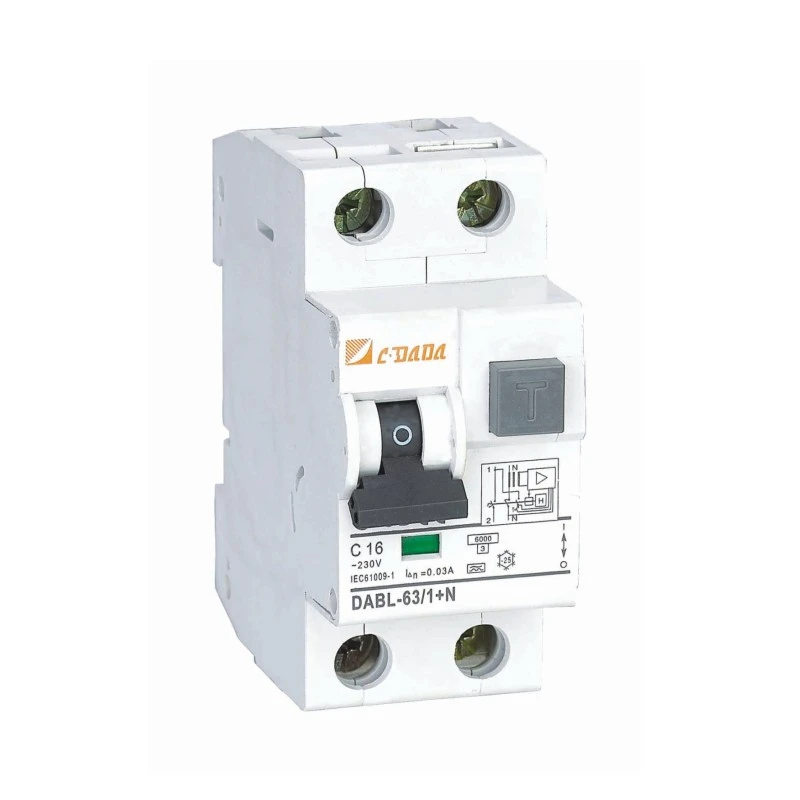

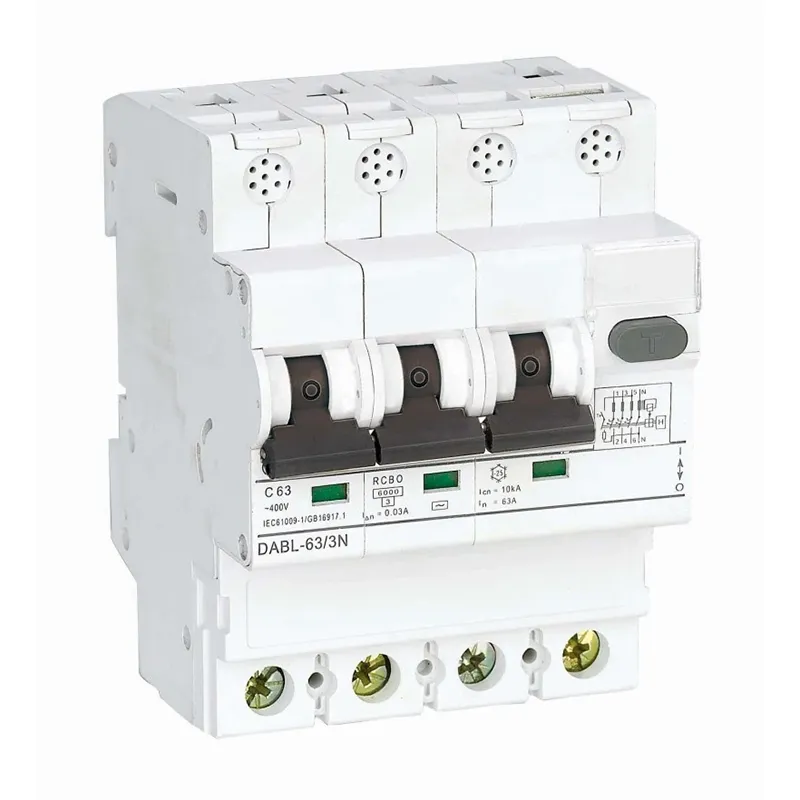

Maximize a segurança em instalações elétricas modernas com o CDADA DABL-63 2P 4P Electronic Type RCBO - um disjuntor de corrente residual compacto e inteligente com proteção contra sobrecorrente projetado pela Shanghai DADA Electric CO., LTD. Projetado para aplicações 2P (1+N) e 4P (3+N), este RCBO eletrônico oferece proteção quatro em um:

Prevenção de choque elétrico (através de detecção de corrente residual de 30mA),

Proteção contra sobrecarga,

Interrupção de curto-circuito (capacidade de interrupção de 6kA),

Supressão de surtos (varistor classe D integrado).

Ideal para tomadas externas, iluminação de garagem, circuitos de porões e alimentadores de eletrodomésticos, o DABL-63 atende aos padrões CE, CB e RoHS e possui um módulo diferencial eletrônico para detecção de falhas ultrassensível. Com largura DIN de 2 módulos, indicador de posição de contato independente e faixa operacional de –25°C a +40°C, ele foi construído para oferecer confiabilidade em diversos climas e ambientes residenciais/comerciais.

Especificações principais

Modelo: Série DABL-63

Tipo: RCBO eletrônico (disjuntor de corrente residual com proteção contra sobrecorrente)

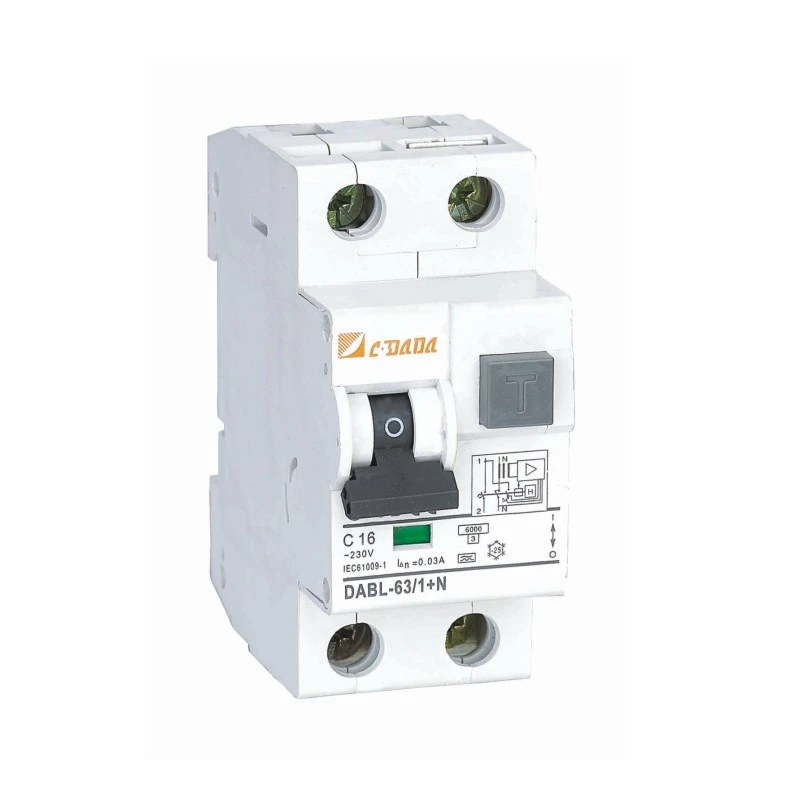

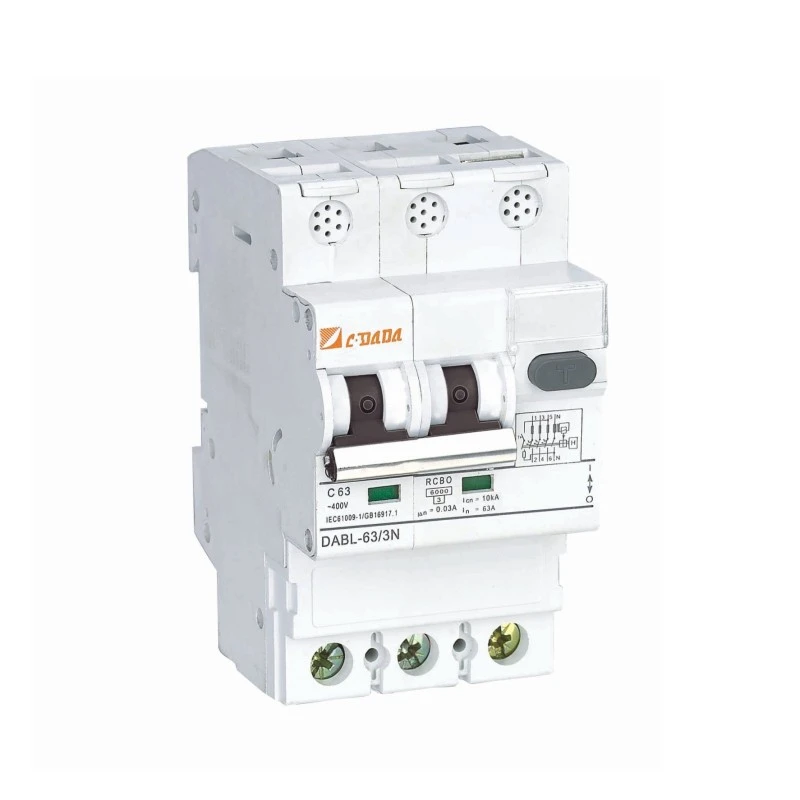

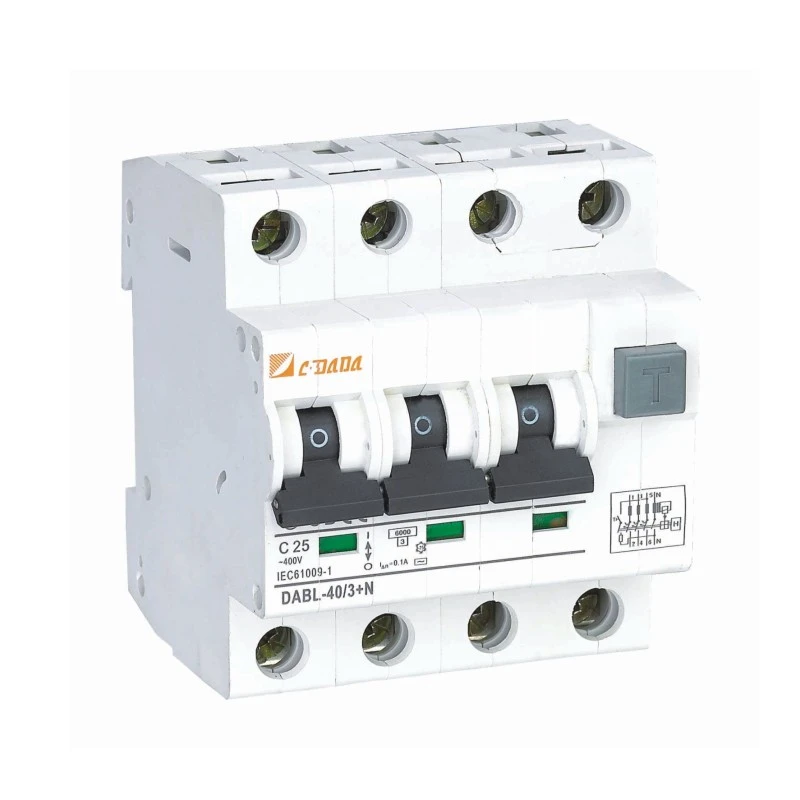

Pólos: 2P (1+N) ou 4P (3+N)

Corrente nominal (In): Normalmente 6–63A (baseado na plataforma DAB7-63)

Sensibilidade residual (I△n): 30mA (padrão para proteção pessoal)

Capacidade de ruptura: 6kA, 10kA

Funções de proteção:

Corrente residual (vazamento)

Sobrecarga (térmica)

Curto-circuito (eletromagnético)

Sobretensão de surto (via varistor classe D integrado)

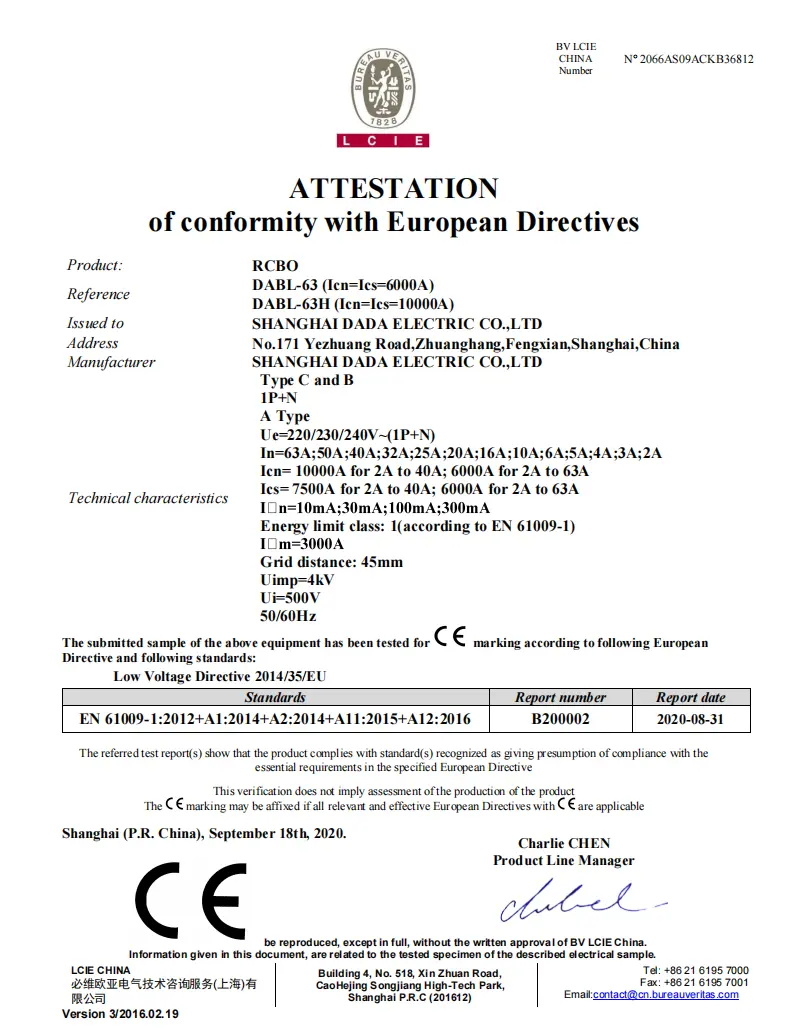

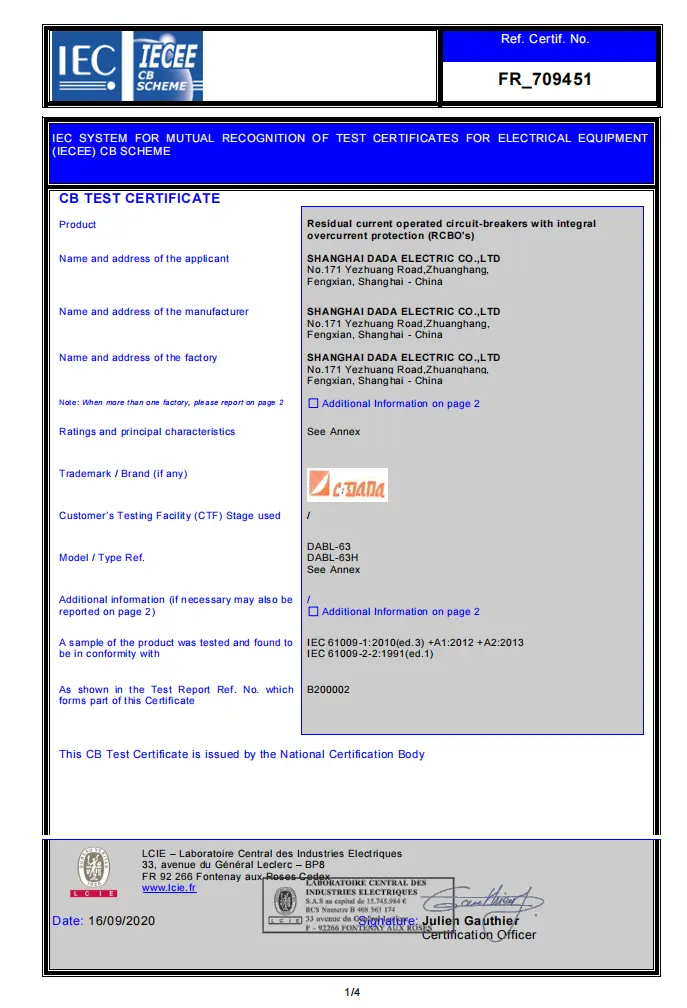

Certificações: CE, CB, RoHS

Temperatura operacional: –25°C a +40°C

Montagem: largura de 2 módulos em trilho DIN de 35 mm

Ficha Técnica

Principais recursos:

★ Módulo diferencial eletrônico → alta sensibilidade e resposta rápida

★ Indicador de contato independente (mostra o verdadeiro status ON/OFF/trip)

★ Botão “TESTE” para verificação mensal de funcionalidade

★ Grampos terminais entalhados → menor calor, aderência mais forte

★ Parafusos multifuncionais (+/–) → instalação mais fácil, sem queda de peças

★ Liga de contato com rolamento de prata → vida útil mais longa, menor resistência

Por que escolher o RCBO eletrônico CDADA?

★ Proteção Tudo-em-Um em 2 Módulos

Substitui MCB + RCCB + protetor contra surtos separados - economizando espaço, custo e complexidade de fiação.

★ Segurança aprimorada com supressão de surtos

Circuito combinado com módulo eletrônico de proteção diferencial, varistor classe D e disjuntor integrado da série DAB7-63 garante 4 tipos de proteção: contra corrente residual (corrente de fuga), curto-circuito; sobrecarga e sobretensão de surto.

★ Visibilidade do verdadeiro status

Ao contrário dos disjuntores padrão, o indicador de contato independente mostra o estado real do contato – mesmo se a alavanca for mantida ligada manualmente.

★ Design de fácil instalação

● Ampla faixa de temperatura → adequado para garagens sem aquecimento ou sótãos quentes

● Terminais entalhados → conexões seguras e de baixa resistência

● Parafusos de acionamento duplo → funcionam com ferramentas planas ou Phillips

★ Certificado globalmente

As aprovações CE, CB e RoHS garantem conformidade na Europa, Ásia, África e outros lugares – ideal para painéis de exportação.

★ Perfeito para zonas de alto risco

Recomendado para tomadas externas, áreas úmidas, garagens e porões onde os riscos de choque e incêndio são elevados.

★ Com muitos anos de experiência em remessas para a Rússia e países europeus, além de toda a América do Sul, Europa, Ásia e Austrália, a CDADA tem o que você precisa!

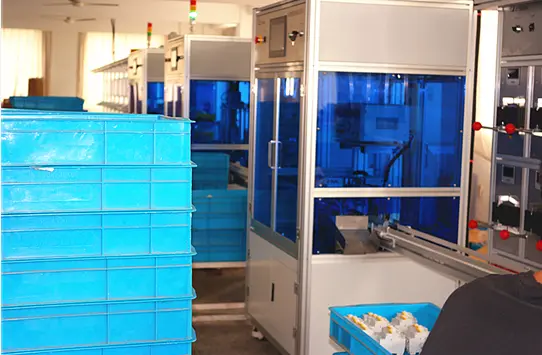

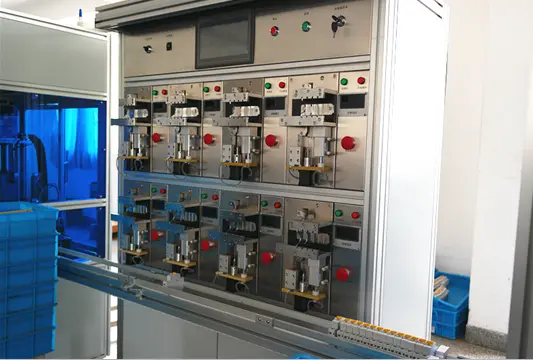

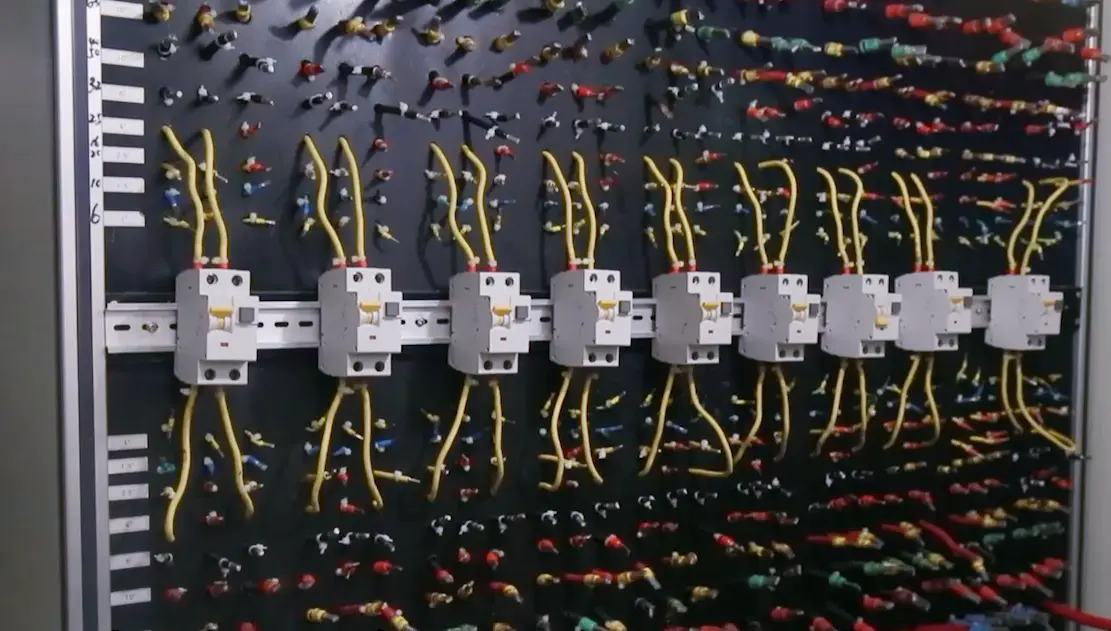

★ Como é nossa política inspecionar 100% todos os produtos que saem de nossas instalações, podemos garantir com absoluta certeza que o produto é funcionalmente 100% preciso antes de sair de nossas instalações.

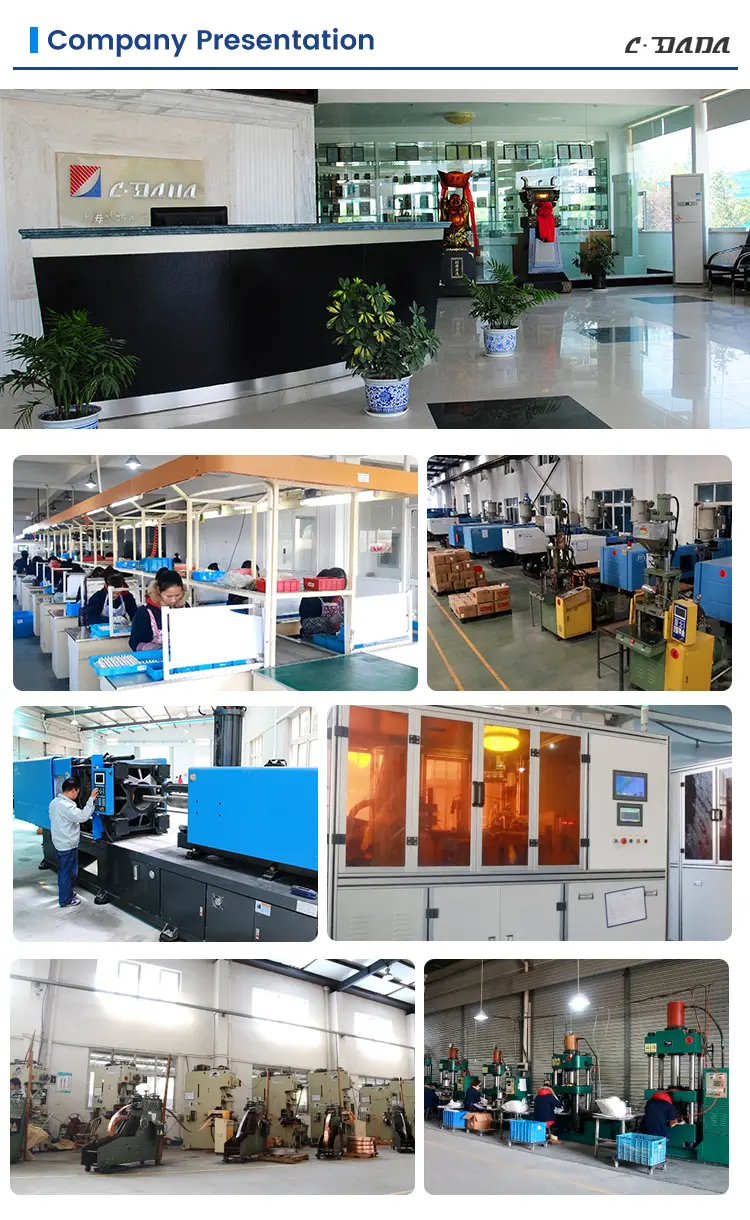

★ Estamos felizes em receber você nos visitando a qualquer momento! Esta é a única maneira de termos controle total sobre os tempos de produção e o rendimento do processo.

Aplicações Típicas

Tomadas externas: para ferramentas de jardim, carregadores EV, luzes de férias

Iluminação de garagem e porão: ambientes úmidos e frios

Circuitos de eletrodomésticos: Máquinas de lavar, lava-louças, geladeiras

Poder da oficina: onde ferramentas e umidade coexistem

Subpainéis residenciais: solução compacta e multiproteção

Perguntas frequentes (FAQ)

Q1: Qual é a diferença entre um RCCB e um RCBO?

A1: Um RCCB detecta apenas corrente residual (vazamento) – ele não protege contra sobrecarga ou curto-circuitos. Um RCBO (como DABL-63) combina RCCB + MCB em um dispositivo - oferecendo proteção contra vazamento + sobrecarga + curto-circuito.

Q2: Este RCBO realmente protege contra surtos?

A2: Sim! Ele inclui um varistor classe D integrado que suprime sobretensões transitórias (por exemplo, causadas por raios ou surtos de comutação) – um recurso raro em RCBOs padrão.

Q3: Por que escolher um RCBO eletrônico em vez de um eletromagnético? A3:

● RCBOs eletrônicos oferecem maior sensibilidade, tamanho menor e podem integrar funções extras (como proteção contra surtos).

● Eles exigem tensão de linha para funcionar – portanto, não são ideais se o neutro não for confiável.

● Os tipos eletromagnéticos funcionam a 0 V, mas são maiores e não possuem recursos inteligentes.
→ Para redes residenciais estáveis, RCBOs eletrônicos como o DABL-63 são ideais.

Q4: 30mA é suficiente para proteção pessoal?

A4: Sim. 30mA é o limite do padrão internacional (IEC) para proteção contra choques que salva vidas em circuitos residenciais.

Q5: Por que escolher CDADA para RCBO eletrônico?

A5: CDADA se destaca porque:

● Proteção 4 em 1 verdadeira (vazamento + sobrecarga + curto-circuito)

● O design compacto de 2 módulos economiza espaço no painel

● Indicador de contato independente garante status preciso

● Certificações globais (CE/CB/RoHS)

● Pronto para OEM: qualidade consistente, suporte em inglês, preços em massa
