O que é um MCCB?

Um MCCB -disjuntor em caixa moldada— é um dispositivo de proteção de baixa tensão que desconecta automaticamente um circuito quando detecta condições de sobrecarga ou curto-circuito. Ao contrário de um fusível, ele pode ser reiniciado e reutilizado após uma viagem. Dentro da caixa moldada, um mecanismo de disparo termomagnético realiza duas funções: um elemento térmico responde à sobrecarga sustentada, enquanto um elemento magnético reage instantaneamente a falhas de curto-circuito. O resultado é uma proteção que corresponde ao comportamento das cargas elétricas reais.

Quando escolher um MCCB: alimentadores principais de entrada, painéis de distribuição trifásicos, grandes circuitos de motores ou qualquer ponto onde a corrente potencial de curto-circuito exceda o que um MCB pode interromper.

Quando um MCB é suficiente: subcircuitos finais com cargas modestas e baixos níveis de falha – placas residenciais, iluminação e circuitos de tomadas.

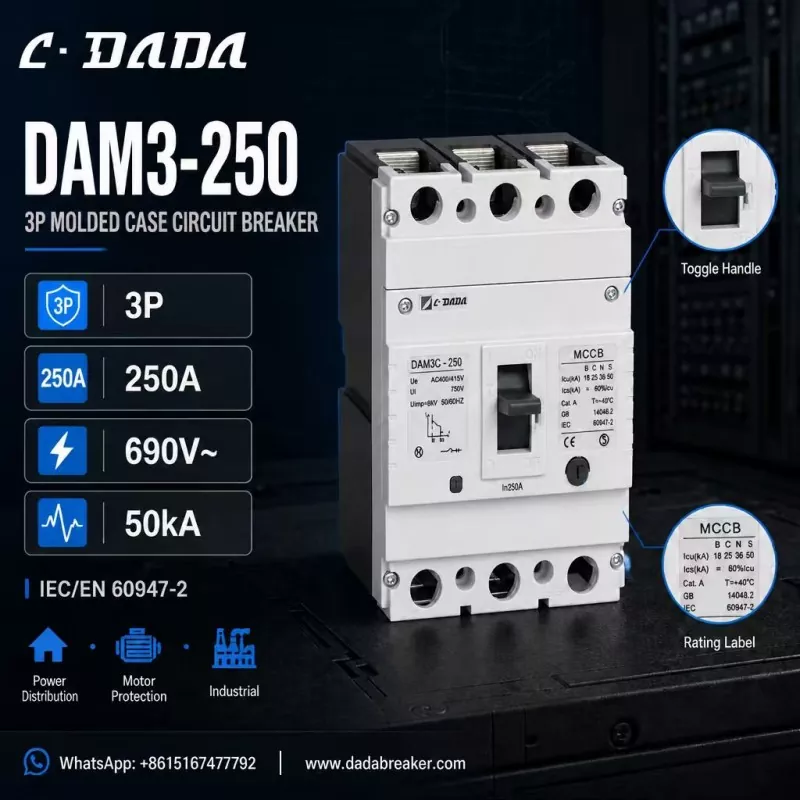

250A three-pole MCCB

Como selecionar o MCCB certo

Corrente nominal (In)

1. — corresponder à carga contínua e permitir espaço livre para correntes de partida dos motores.

Capacidade de interrupção (Icu / Ics)

2. — deve ser superior à corrente presumida de curto-circuito no ponto de instalação. Quanto maior o nível de falha, maior será a Icu que você precisa.

Poloneses

3. — 3P para sistemas trifásicos, 4P onde o neutro também necessita de desconexão.

Classificações de tensão

4. — verificar a tensão nominal de operação (Ue), a tensão de isolamento (Ui) e a resistência ao impulso (Uimp) em relação ao sistema.

Padrões e certificação

5. — A conformidade com a norma IEC/EN 60947-2 e a marcação CE são a base para projetos internacionais.

Aplicativo

6. — a proteção de motores, a distribuição de energia e as instalações industriais podem exigir diferentes classificações de estrutura e características de disparo.

Qual é a aparência de um MCCB 250A bem especificado:

Para tornar isso concreto, considere o DAM3-250 da C·DADA Electric — um MCCB tripolar de 250A que ilustra o que procurar nesta classe de dispositivo:

Configuração 3P

● com corrente nominal de 250A (In), adequado para quadros de distribuição trifásicos

Classificações de tensão:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Capacidade de interrupção de até 50kA

● — Icu de 18/25/36/50 kA nas variantes B/C/N/S, para que os instaladores possam igualar os níveis de falha em diferentes pontos da rede

Conformidade com IEC/EN 60947-2 e GB 14048.2

● Marcação CE, com uma alavanca liga/desliga transparente para status operacional visível

● Construído para distribuição de energia, proteção de motores e aplicações industriais

A lógica por trás desta especificação: uma estrutura de 3 pólos de 250 A com capacidade de interrupção de classe de 50 kA cobre a maioria das necessidades dos construtores de painéis e empreiteiros - desde quadros de distribuição principais até circuitos alimentadores de motores - enquanto as múltiplas variantes Icu permitem dimensionar corretamente o custo em relação aos níveis reais de falha.

Recomendação de seleção

● Para circuitos finais de até ~125A com baixos níveis de falha, um MCB é a escolha econômica.

● Para distribuição principal, proteção de motores e quadros industriais, escolha um MCCB com capacidade de corte que exceda a corrente de curto-circuito presumida da instalação.

● Em caso de dúvida, aumente uma classe de capacidade de interrupção: a diferença de custo é pequena, enquanto a margem de proteção pode ser a diferença entre uma falha menor e uma interrupção grave.

Perguntas frequentes

P: O que é um MCCB?

R: UMAdisjuntor em caixa moldadaé um dispositivo de proteção de baixa tensão reconfigurável que desconecta um circuito em caso de sobrecarga ou curto-circuito, projetado para correntes e níveis de falha mais elevados do que um disjuntor miniatura.

P: O que significa Icu em um MCCB?

R: Icu é a capacidade máxima de interrupção de curto-circuito – a corrente máxima de falta que o disjuntor pode interromper. ICS é a capacidade de interrupção do serviço, o nível que ele pode interromper repetidamente e permanecer operacional.

P: Como escolho a capacidade de interrupção do meu MCCB?

R: Escolha uma classificação Icu superior à corrente de curto-circuito potencial no ponto de instalação. Quadros de distribuição com alta capacidade de transformador ou alimentadores industriais longos normalmente precisam de dispositivos da classe 36–50kA.

P: O que é o MCCB DAM3-250?

R: O DAM3-250 é um disjuntor em caixa moldada tripolar de 250A da C·DADA Electric, classificado para até 690V com capacidade de interrupção de até 50kA, para distribuição de energia, proteção de motores e aplicações industriais.
