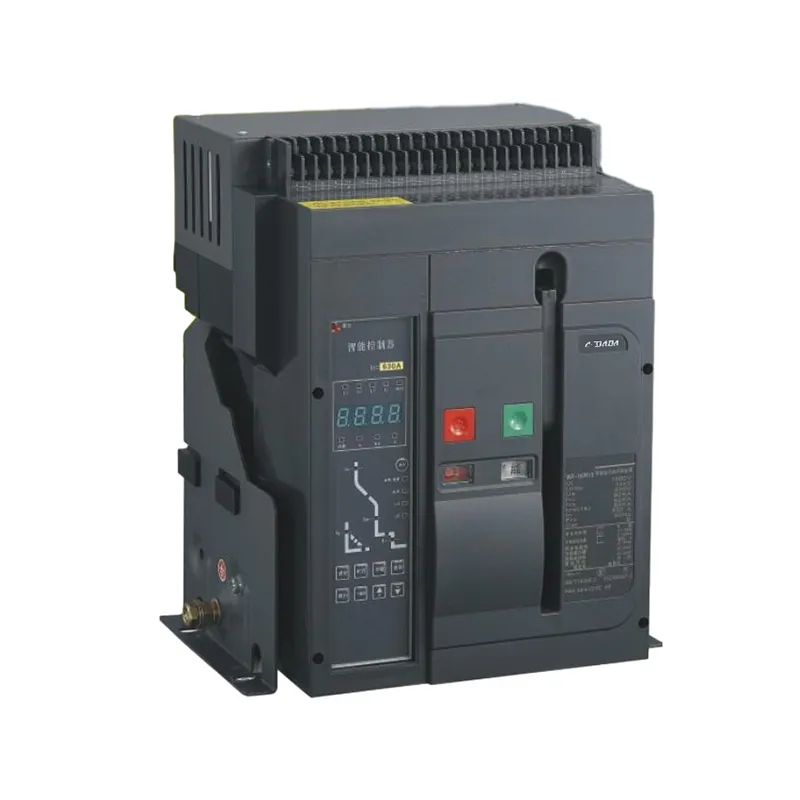

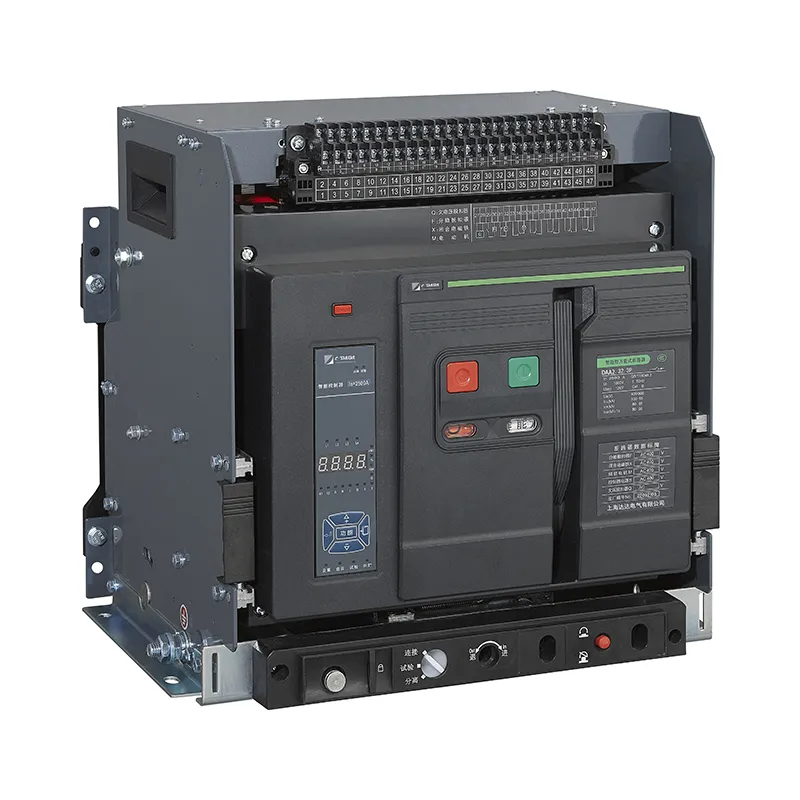

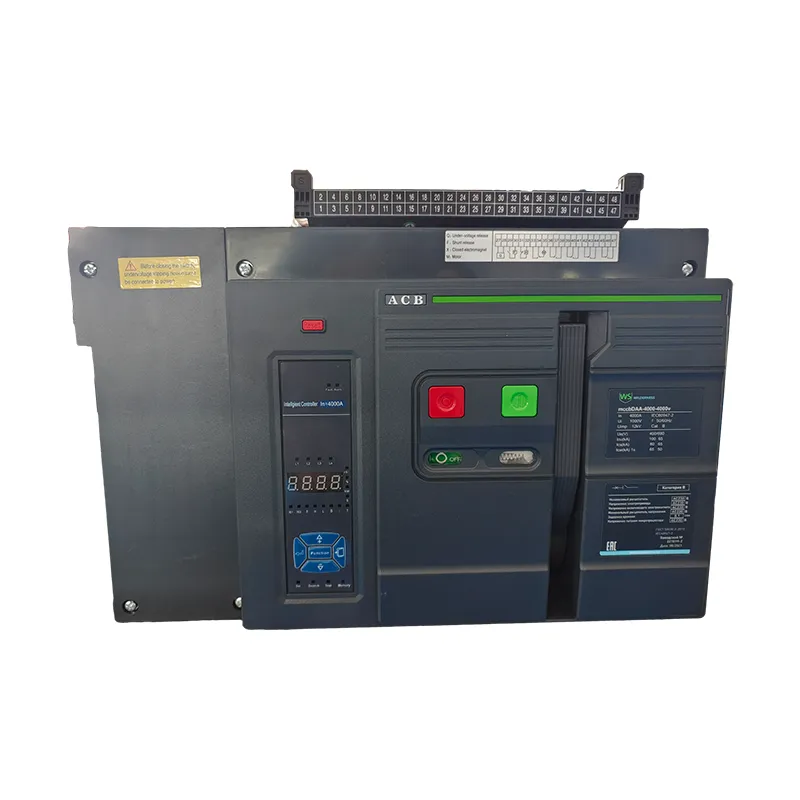

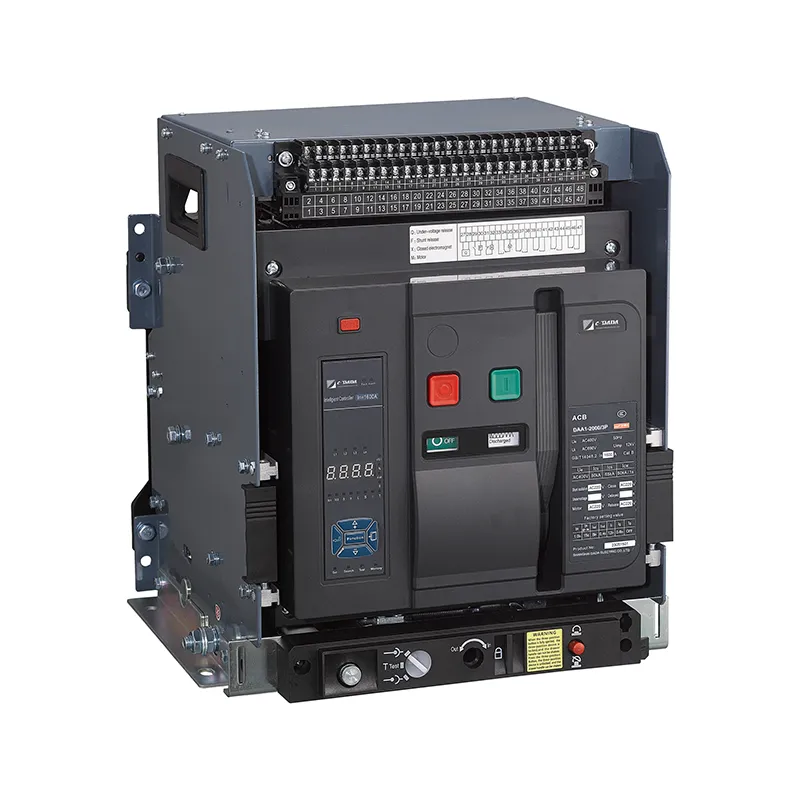

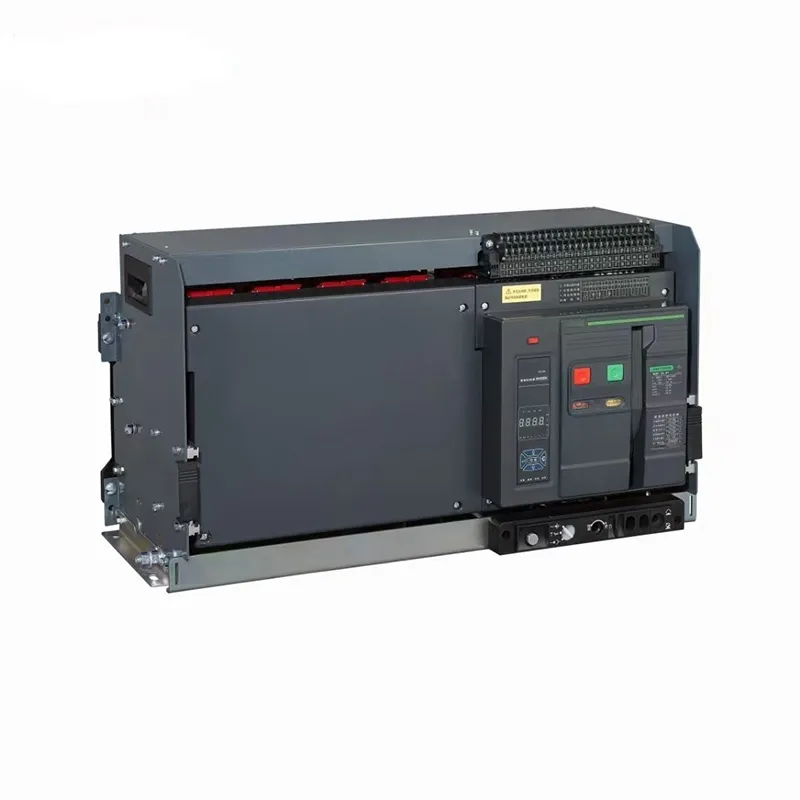

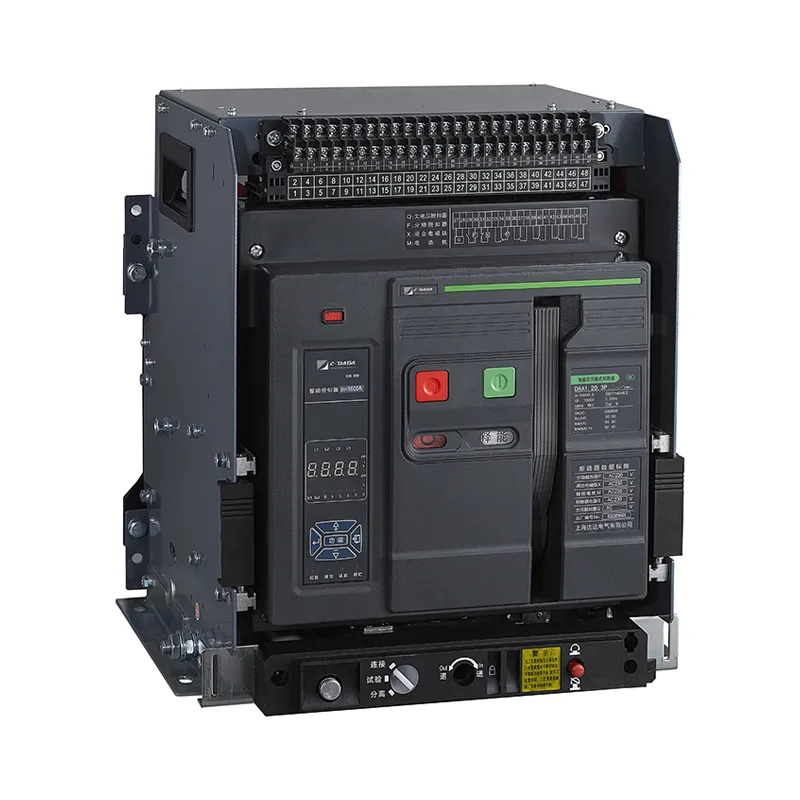

Disjuntor de ar trifásico

Este disjuntor pneumático CDADA trifásico foi projetado para redes CA 50 Hz 690 V com faixa de corrente 400A-6300A para uso industrial diversificado. Como uma fábrica profissional, nosso produto oferece proteção total contra sobrecarga, curto-circuito, subtensão e falhas de aterramento monofásico. Este avançado ACB 3P apresenta proteção inteligente e comunicação aberta com quatro controles remotos, garantindo desempenho confiável para todas as necessidades de distribuição de energia.

Parâmetro do produto (especificação)

Característica e aplicação do produto

O disjuntor a ar trifásico CDADA foi projetado para diversas aplicações, incluindo usinas de energia, subestações e instalações de fabricação em grande escala. Disponível nos tipos fixo e gaveta, suporta manutenção hot-swap, reduzindo o tempo de inatividade. Equipados com controladores inteligentes, os usuários podem personalizar as configurações de proteção de acordo com necessidades específicas.

Principais recursos:

● Opções de controlador inteligente: bse5 (tipo H), bse4 (tipo M), bse3 (tipo L)

● Funções de proteção: Limite de tempo inverso de longo atraso de sobrecarga, limite de tempo inverso de atraso curto, limite de tempo definido, função instantânea, proteção de aterramento monofásico

● Funções de exibição e alarme: exibição de corrente e tensão em tempo real, alarme de sobrecarga, função de autoverificação

● Interface de Comunicação: Protocolo aberto que suporta “Quatro Controles Remotos”

Detalhes de produção

Fabricado pela SHANGHAI DADA ELECTRIC CO., LTD, cada ACB trifásico passa por testes rigorosos e processos de controle de qualidade.

Os principais recursos incluem:

● Qualidade do material: Contatos de cobre isentos de oxigênio com revestimentos de liga de prata

● Faixa de temperatura: Opera em temperaturas ambientes de -5°C a +40°C, com opções para extremos inferiores (-10°C ou -25°C) e superiores (+40°C) mediante solicitação

● Operação em altitude: até 2.000 m de altitude, com ajustes disponíveis para altitudes mais altas

● Resistência Ambiental: Nível de proteção IP30, adequado para ambientes de nível de poluição III

Dicas de manutenção:

● Inspeção regular de superfícies de contato e calhas de arco

● Garanta o alinhamento adequado e a montagem segura

● Testes periódicos das funções do controlador inteligente

Perguntas frequentes

Q1: Quais são os diferentes métodos de instalação disponíveis para ACB trifásico CDADA?

A1: Os disjuntores aéreos trifásicos CDADA estão disponíveis nos tipos fixo e gaveta, permitindo flexibilidade com base nas suas necessidades de instalação.

Q2: Este disjuntor pode ser usado em configurações tripolares e tetrapolares?

A2: Sim, o ACB trifásico CDADA está disponível em configurações 3P (padrão) e 4P, dependendo dos requisitos da sua aplicação.

Q3: O ACB trifásico vem com um controlador inteligente?

A3: Embora o modelo básico possa funcionar como um isolador sem um controlador inteligente, controladores inteligentes opcionais (bse5, bse4, bse3) estão disponíveis para proteção aprimorada e monitoramento remoto.

Q4: Como a tensão suportável ao impulso varia com a altitude?

A4: A tensão suportável ao impulso é de 8.000 V a 2.000 metros de altitude e não deve exceder 12.000 V em altitudes mais elevadas.

Q5: O ACB trifásico CDADA está em conformidade com os padrões internacionais?

A5: Sim, o ACB trifásico CDADA está em conformidade com os padrões nacionais (GB14048.2) e internacionais (IEC60947-2), garantindo sua aplicabilidade em todo o mundo.
