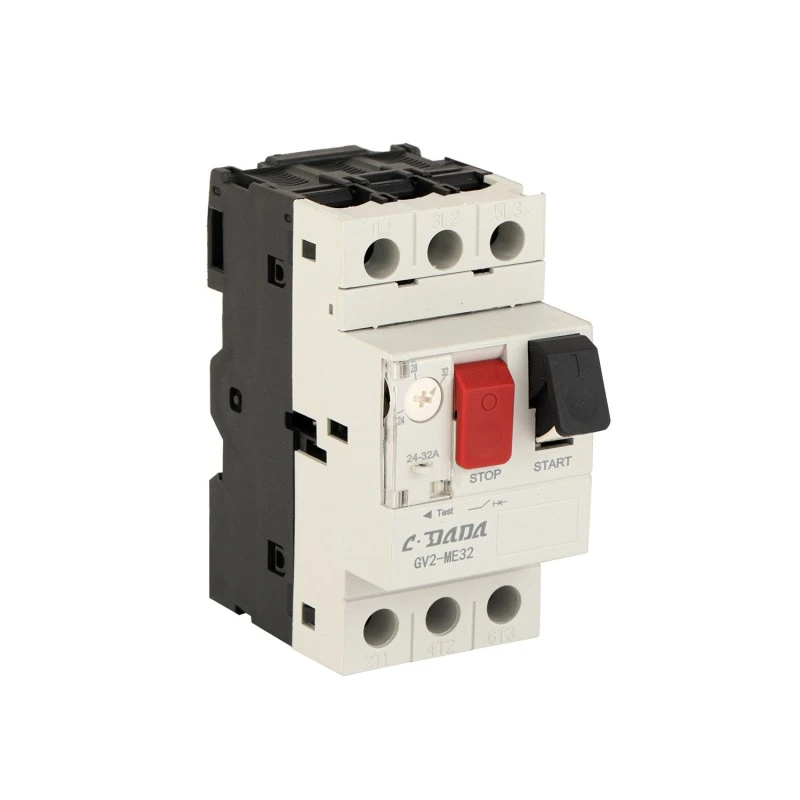

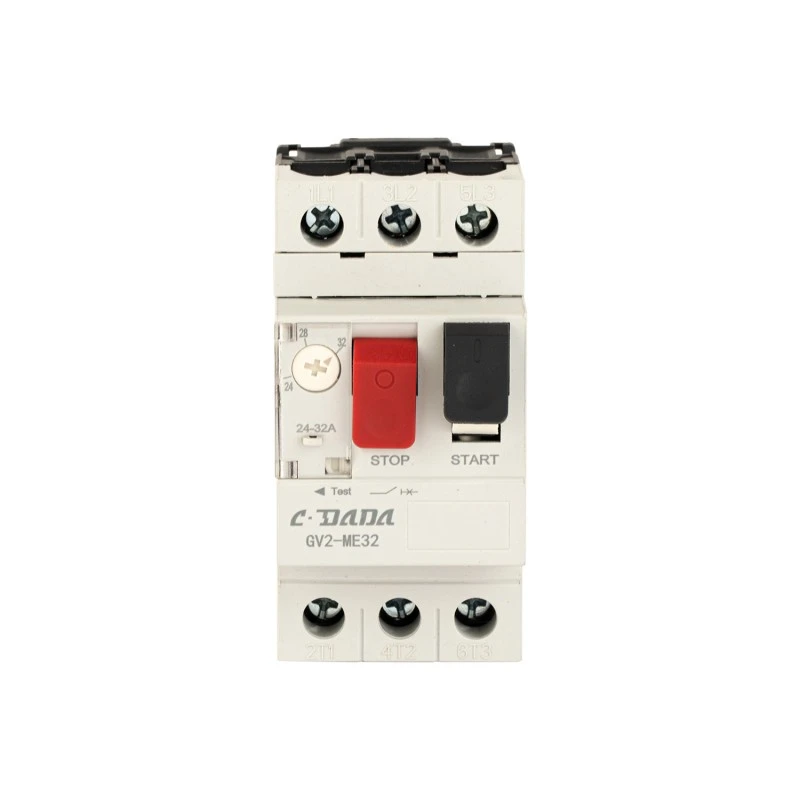

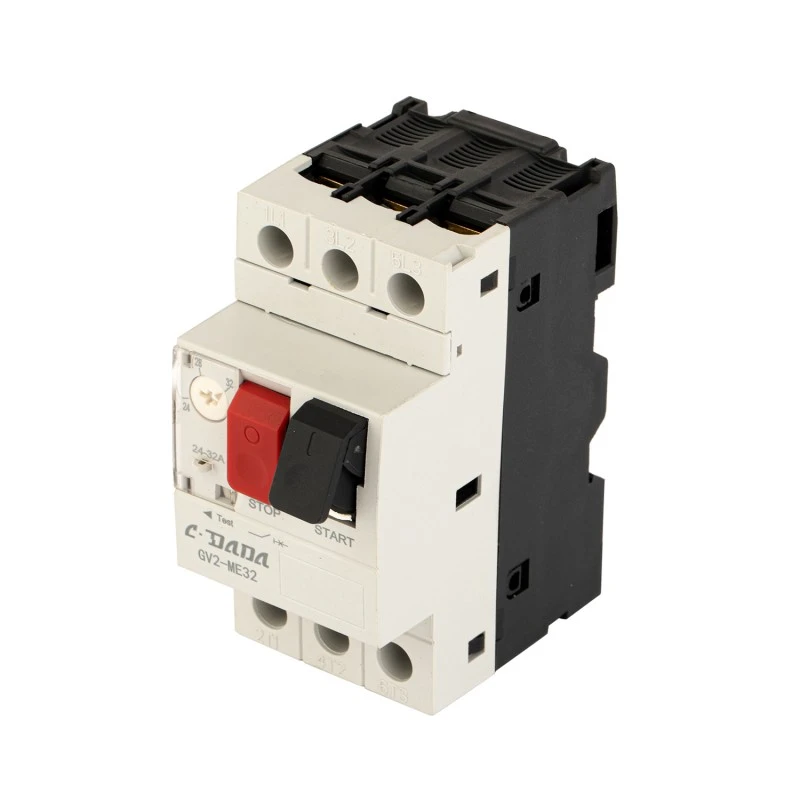

Disjuntor de proteção do motor GV2 2P

Simplifique a proteção do motor com o disjuntor de proteção do motor CDADA GV2 2P (MPCB), uma solução compacta e de alta precisão projetada pela Shanghai DADA Electric CO., LTD. usando uma plataforma tecnológica de última geração e produção totalmente automatizada. Projetado para circuitos de motores monofásicos ou bifásicos, o GV2 2P integra sobrecarga, curto-circuito, perda de fase (para aplicações trifásicas quando usado em conjuntos) e funções de isolamento em um dispositivo montado em trilho DIN.

Com faixa de configuração ajustável de 0,1 A a 32 A, compensação térmica para variações de temperatura ambiente e tensão de isolamento nominal de 690 V, garante proteção confiável para pequenos motores em bombas, ventiladores, compressores, transportadores e sistemas HVAC. Certificado de acordo com os padrões CE, apresentando 110.000 operações mecânicas e elétricas e equipado com acessórios opcionais como contatos auxiliares, liberação de derivação e liberação de subtensão, o CDADA GV2 MPCB oferece desempenho de nível industrial em um formato de 2 pólos que economiza espaço.

Especificações principais

Série de modelos: GV2 2P MPCB

Marca: CDADA | Fabricante: Xangai DADA Electric CO., LTD

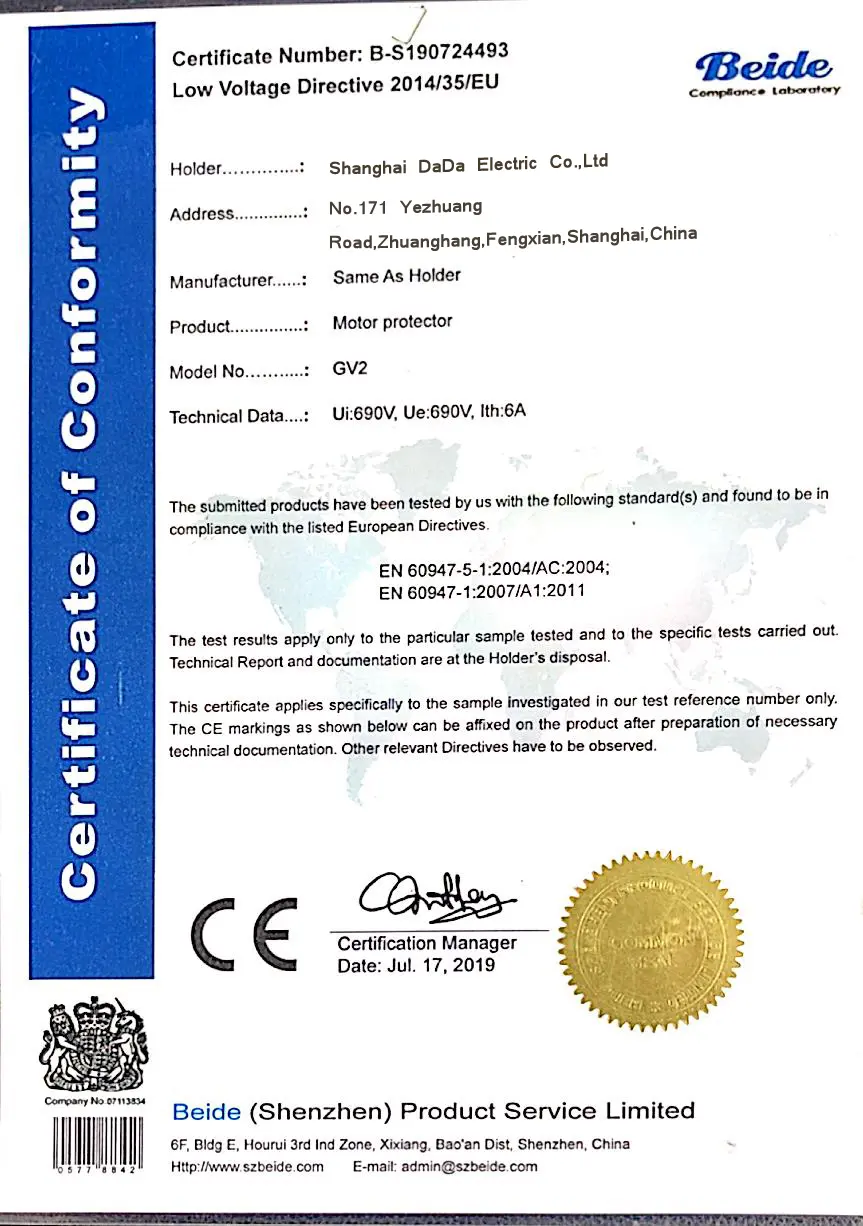

Certificação: CE

Pólos: 2P (ideal para motores monofásicos ou como parte de conjunto de proteção trifásica)

Faixa de corrente de configuração: 0,1A – 32A (ajustável via dial)

Classificação do quadro: 32A

Tensão operacional nominal: 690 Vca

Tensão nominal de isolamento (Ui): 690V

Tensão suportável de impulso (Uimp): 6000V

Frequência operacional: 50/60Hz

Classe de disparo: 10A (padrão para motores de uso geral)

Funções de proteção:

★ Proteção contra sobrecarga térmica

★ Proteção contra curto-circuito

★ Proteção contra perda de fase* (*quando usado em configuração de 3 pólos ou conjunto coordenado)

★  Função de isolamento (quebra visível)

★ Compensação de temperatura integrada

Vida Mecânica: 110.000 operações

Vida Elétrica (AC-3, 400V): 110.000 operações

Torque de aperto: 1,7 N·m

Tipo de operação: Botão ON/OFF com indicador de desarme claro

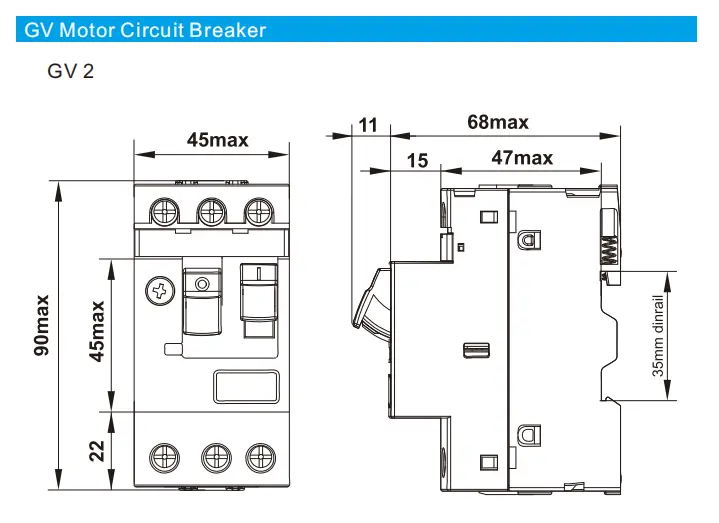

Montagem: trilho DIN de 35 mm

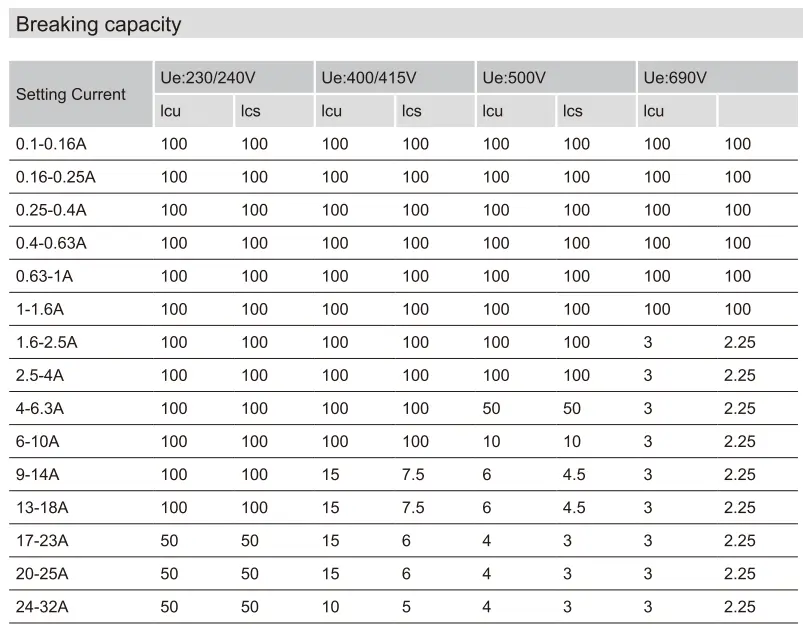

Ficha técnica

Por que escolher o disjuntor de proteção do motor CDADA GV2 2P?

★ Proteção completa do motor

Combina disjuntor + relé de sobrecarga térmica + isolador – elimina a necessidade de componentes separados.

★ Precisão e Estabilidade

O mecanismo compensado por temperatura garante um disparo consistente, independentemente das mudanças ambientais (por exemplo, oficinas quentes ou porões frios).

★ Alta Durabilidade

110.000 ciclos mecânicos/elétricos – superando muitos concorrentes em confiabilidade de longo prazo.

★ Design 2P que economiza espaço

Ideal para painéis de controle compactos, máquinas OEM e projetos de modernização onde o espaço do painel é limitado.

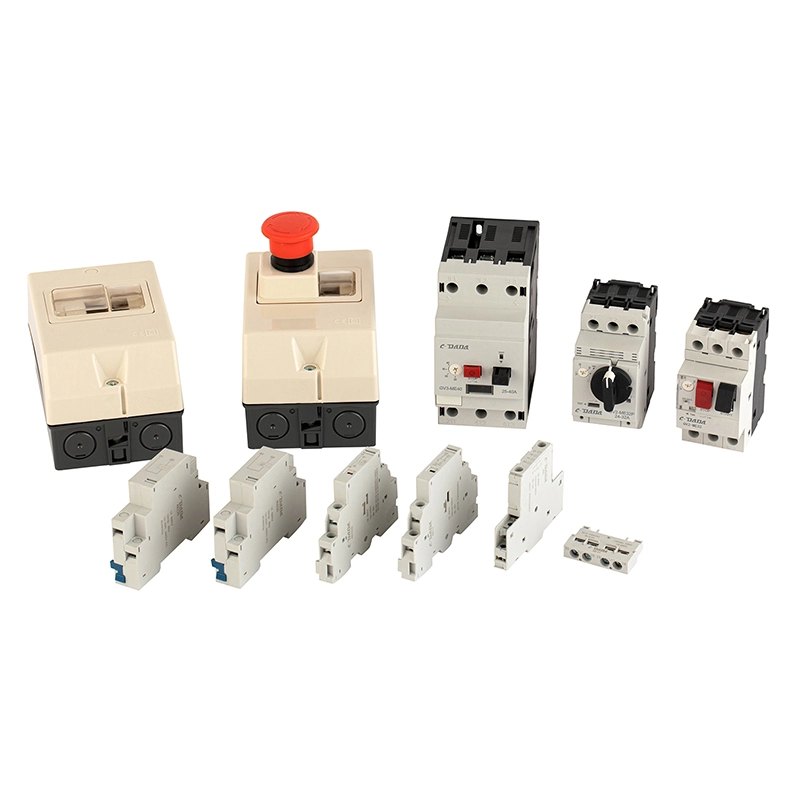

★ Ecossistema completo de acessórios

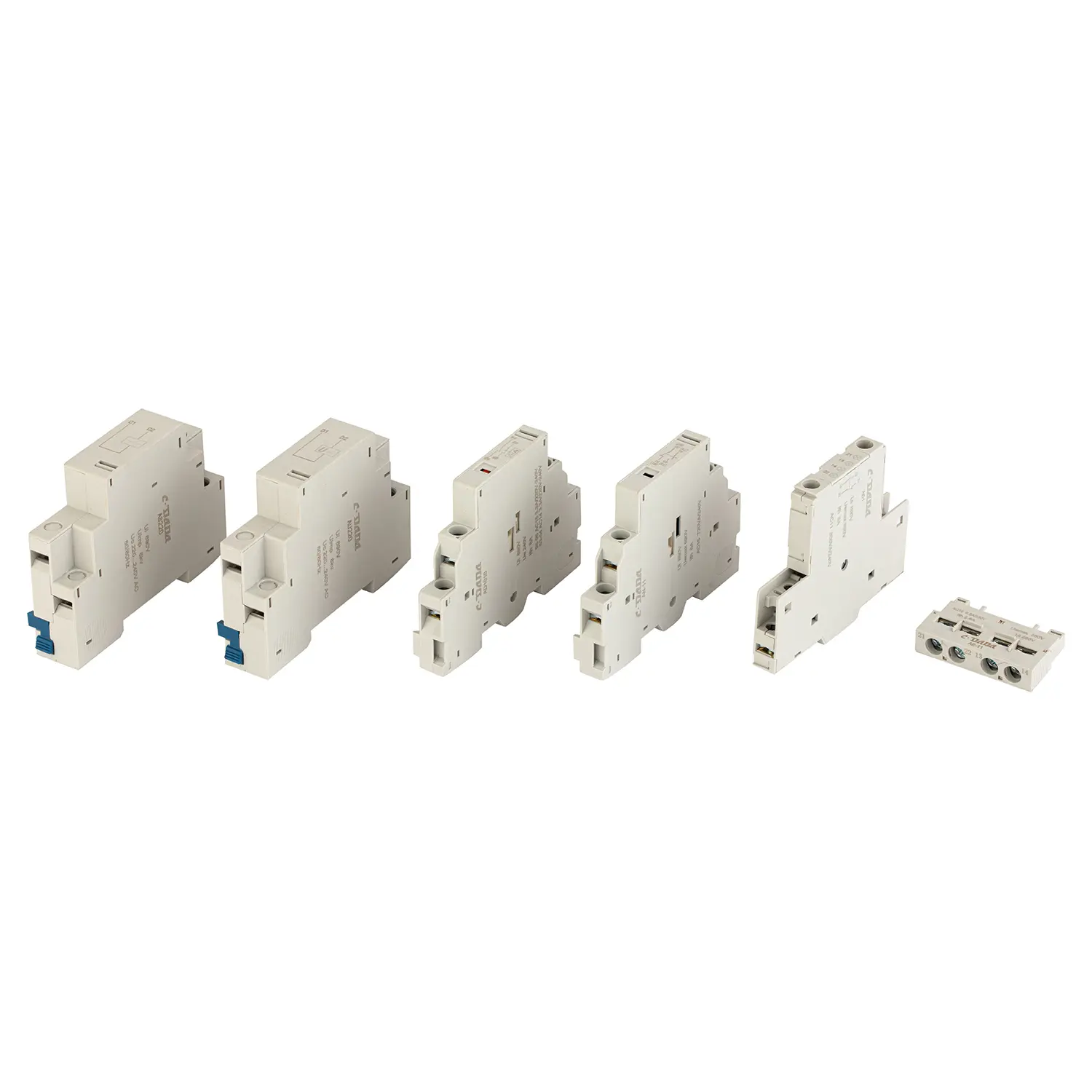

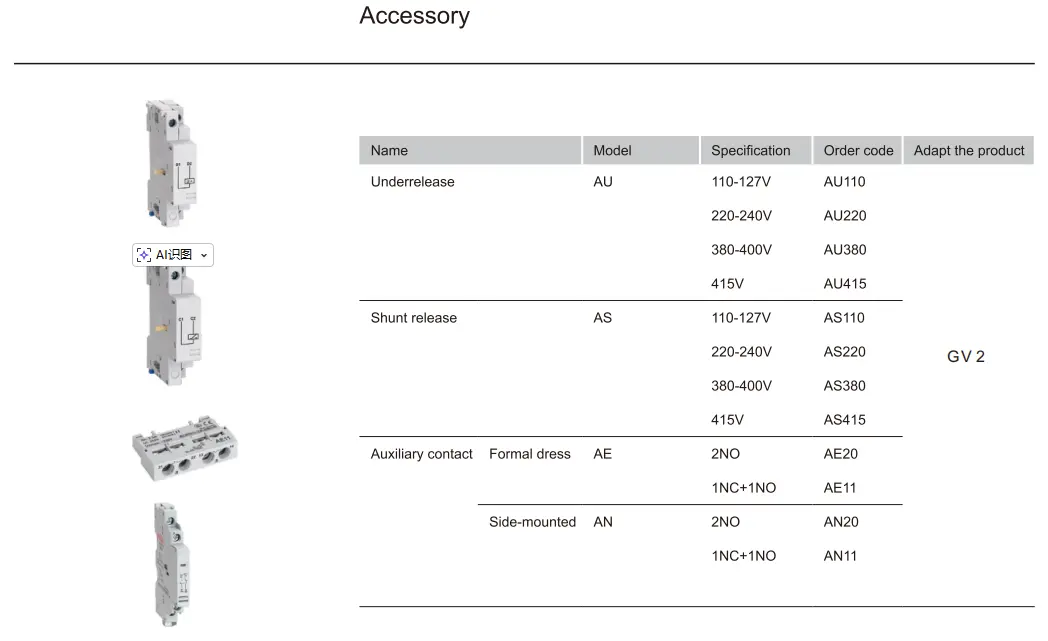

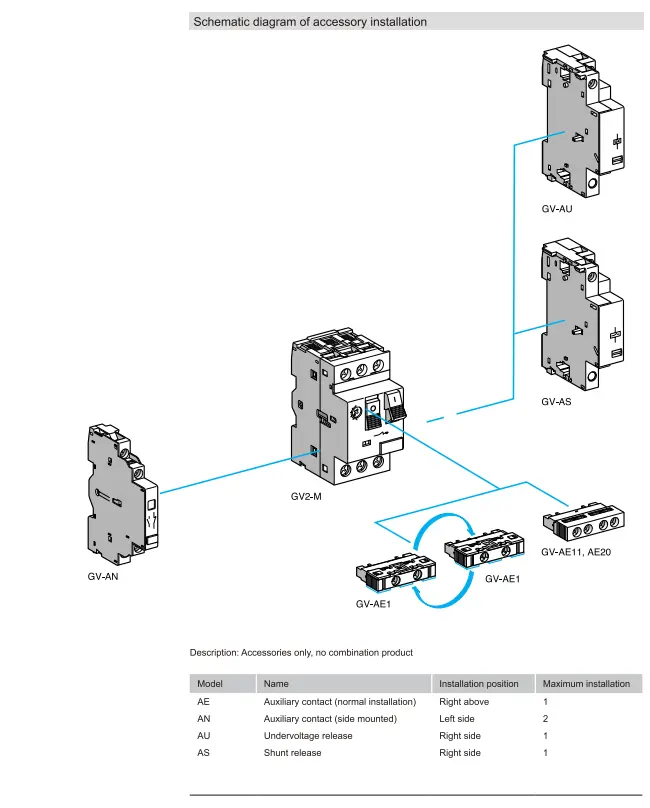

Suporta AE (auxiliar frontal), AN (auxiliar lateral), AU (liberação de subtensão), AS (desarme shunt) - permitindo sinalização remota, desligamento automático ou integração de PLC.

★  Conformidade Global

Certificado CE com classificação de 690 V – adequado para os mercados europeu, asiático, africano e latino-americano.

★ A consistência é garantida através de equipamentos de produção automatizados, procedimentos operacionais padronizados, rigorosa inspeção de materiais recebidos, testes em processo e testes finais 100% funcionais para parâmetros críticos.

Aplicações Típicas

Motores monofásicos: bombas, abridores de portas de garagem, pequenos compressores

Máquinas OEM: Máquinas de embalagem, equipamentos de processamento de alimentos

Sistemas HVAC: Unidades ventilo-convectoras, pequenos chillers

Automação Predial: Auxiliares de elevador, controles de ventilação

Projetos de Retrofit: Substituição de fusíveis + relés térmicos com MPCB integrado

Perguntas frequentes

Q1: Qual é a diferença entre um MPCB e um disjuntor padrão?

A1: Um disjuntor de proteção do motor (MPCB) como o GV2 fornece:

● Proteção contra sobrecarga térmica ajustável (combinada com o FLC do motor)

● Proteção magnética contra curto-circuito

● Detecção de perda de fase (nas versões 3P)

● Função de isolamento

→ MCBs padrão oferecem apenas proteção contra curto-circuito e sobrecarga fixa - não otimizados para motor.

Q2: Um 2P GV2 pode proteger um motor trifásico?

A2: Não sozinho. Para motores trifásicos, são necessárias três unidades GV2 (uma por fase) coordenadas entre si ou use um MPCB 3P. Porém, 2P GV2 é perfeito para motores monofásicos ou circuitos de controle.

P3: O que significa “Classe de viagem 10A”?

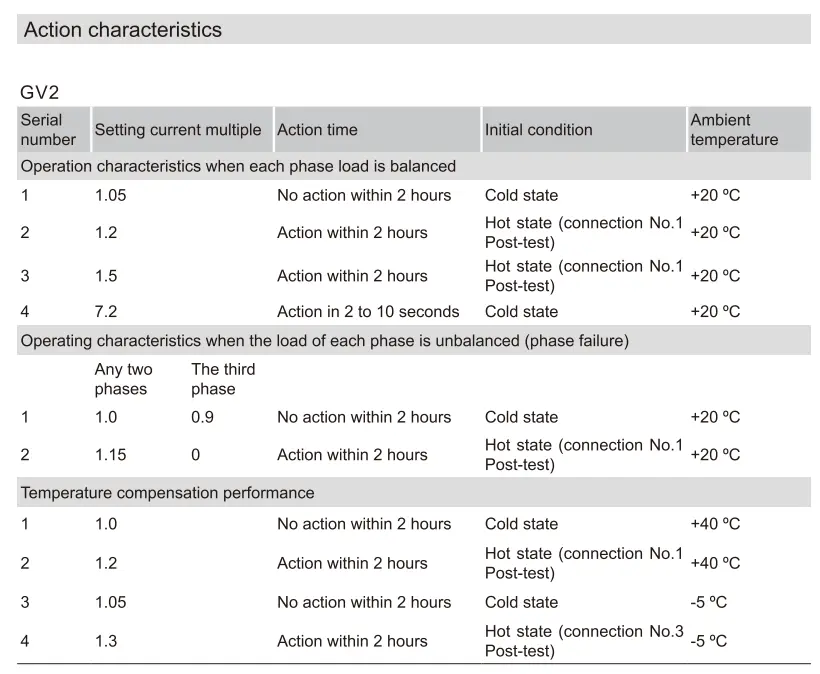

A3: Define a rapidez com que o disjuntor atua sob sobrecarga. Classe 10A significa que ele desarmará em 10 segundos com corrente de ajuste de 7,2× – ideal para motores de gaiola de esquilo padrão sem alto torque de partida.

Q4: Isso realmente compensa a temperatura?

A4: Sim! A faixa bimetálica é compensada termicamente, portanto o disparo permanece preciso, quer seja instalado em um armazém de 0°C ou em um gabinete de 50°C.

Q5: Por que escolher CDADA GV2 em vez de outras marcas?

A5: CDADA oferece:

● Verdadeira certificação CE com relatórios de teste

● Produção automatizada → qualidade consistente e baixa taxa de defeitos

● Compatibilidade total com acessórios (AE/AN/AU/AS)

● Preços competitivos para OEMs e distribuidores

● Suporte técnico rápido e documentação em inglês
