Selecionando um adequadodisjuntorrequer uma avaliação abrangente dos parâmetros do circuito, características da carga, ambiente de instalação e requisitos de proteção. As principais considerações são garantir que a tensão nominal corresponda à tensão do sistema, que a corrente nominal seja maior que a corrente de carga, mas menor que a capacidade de transporte de corrente do condutor, e que a capacidade de interrupção (Icu) seja maior que a corrente de curto-circuito esperada.
Seleção de parâmetros principais
Tensão nominal: Deve ser ≥ a tensão nominal da linha (por exemplo, comumente usada em residências 220V/380V). A tensão de liberação de subtensão deve ser consistente com a tensão do sistema.
Corrente nominal:
Calcule a corrente máxima de operação da carga (Ib). Selecione umdisjuntorcom uma corrente nominal (In) que atenda às seguintes condições: Ib < In ≤ capacidade segura de transporte de corrente do condutor (por exemplo, fio de cobre de 6 mm² tem capacidade de transporte de corrente de aproximadamente 40A, selecione um disjuntor ≤40A).
A operação reduzida é necessária em ambientes de alta temperatura (>40°C).

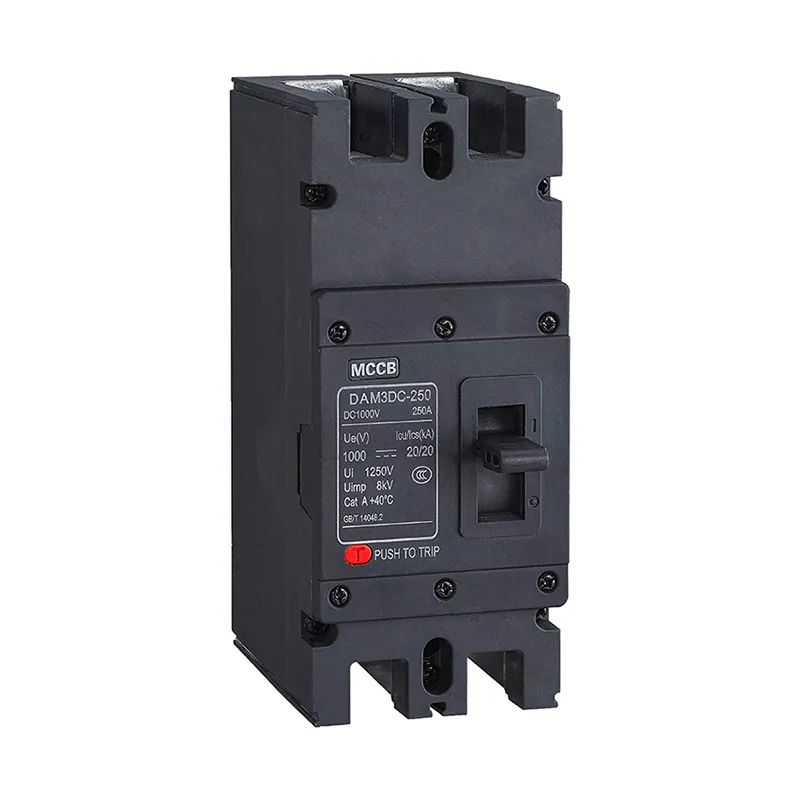

Capacidade de ruptura (Icu):
Deve ser maior que a corrente máxima de curto-circuito (Ik) esperada da linha, que pode ser calculada usando fórmulas ou consultando tabelas (por exemplo, para uma capacidade de transformador de 1600kVA, Ik≈38,5kA). 3

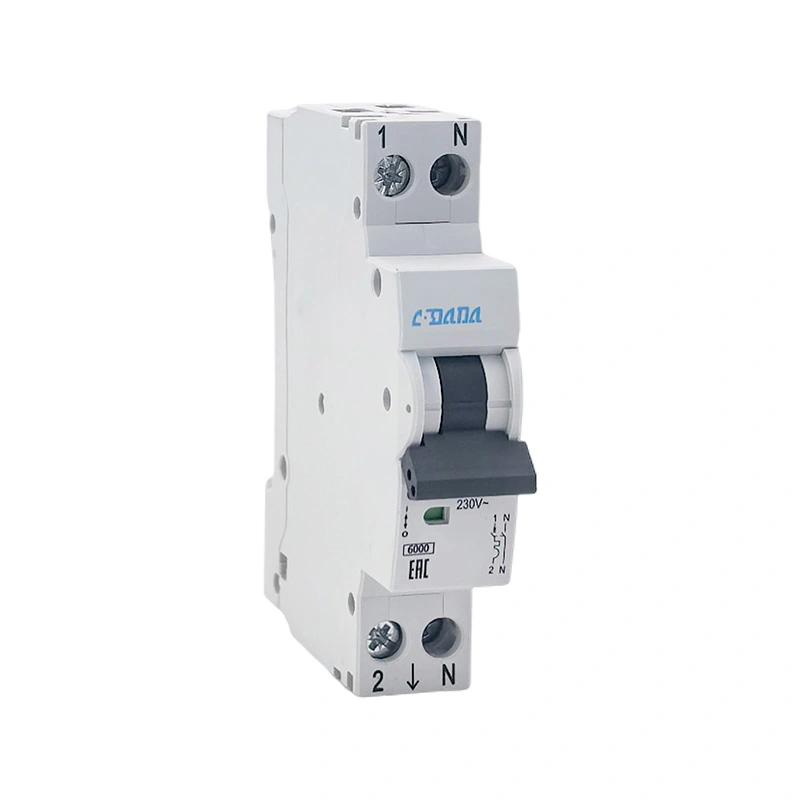

Priorizardisjuntorescom UTI ≥ 50kA; para aplicações residenciais, ≥ 6kA é suficiente.
