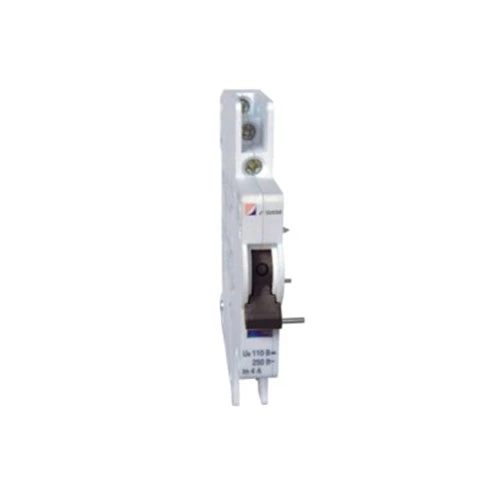

Alarme MCB e Contato Auxiliar

A CDADA é um fabricante e fornecedor com mais de 40 anos de experiência. Já vimos muitos projetos em que os operadores de painel deixam passar um disjuntor desarmado – até que seja tarde demais. É por isso que projetamos o Alarme e Contato Auxiliar CDADA MCB (DAB7-FL): uma solução inteligente e que economiza espaço que fornece dois sinais críticos em um módulo – posição do disjuntor (ON/OFF) e motivo de disparo (sobrecarga/curto-circuito).

Nosso conselho: Se o seu sistema de controle precisa distinguir entre desligamento manual e disparo por falha, este é o acessório que você deve especificar. Os contatos auxiliares padrão por si só não conseguem fazer a diferença, mas os nossos podem.

Design de função dupla: um módulo, dois sinais

O Alarme e Contato Auxiliar CDADA MCB apresenta dois contatos de transferência independentes com um seletor mecânico inteligente:

★ Indicador amarelo em “A”: Ambos os contatos atuam como contatos auxiliares → sinalizam o estado ON/OFF do MCB

★ Indicador amarelo em “AL”:

★ Contato esquerdo = Auxiliar (status ON/OFF)

★ Contato direito = Alarme (ativa somente quando o MCB desarma devido a falha)

★ Isso significa que você pode conectar:

★ Uma luz verde para mostrar “ligado”

★ Uma luz vermelha ou entrada PLC para acionar “alarme de falha”

★ Tudo a partir de um único módulo adicional no seu MCB DAB7-63.

Especificações Técnicas

Importante: Este acessório não pode ser usado de forma independente – ele deve ser montado diretamente em um MCB DAB7-63.

Guia de instalação (de nossos engenheiros de campo)

★ Siga estas etapas para uma operação segura e confiável:

★ DESLIGUE o circuito antes da instalação.

★ Deslize o módulo DAB7-FL no lado esquerdo do MCB DAB7-63 até ouvir um clique.

★ Prenda com a fita dupla-face incluída (para resistência à vibração).

★ Conecte os fios aos 4 terminais (2 por grupo de contato):

★ Use o par esquerdo para auxiliar (status)

★ Use o par certo para alarme (detecção de disparo)

★ Defina o seletor amarelo para “AL” se precisar da funcionalidade de alarme de falha.

★ Teste: Acione manualmente o MCB – apenas o contato de alarme deve mudar de estado durante um disparo por falha.

★ Dica Profissional: Identifique seus fios com clareza! Muitos técnicos confundem sinais auxiliares com sinais de alarme durante o comissionamento.

Quando você deve usar isso em vez de um contato auxiliar padrão?

Aplicações típicas:

★ Monitoramento de PDU de data center

★ Caixas combinadoras solares

★ Painéis de controle industriais

★ Sistemas de gestão predial (BMS)

★ Circuitos de segurança de elevador ou HVAC

Perguntas frequentes

Q1: Posso usar isso em MCBs não CDADA?

A1: Não. O DAB7-FL é projetado mecanicamente e dimensionalmente apenas para disjuntores CDADA DAB7-63. Não cabe em MCBs Schneider, ABB ou Siemens.

Q2: Como o contato de alarme realmente funciona?

A2: Dentro do MCB, um mecanismo de trava de desarme se move de maneira diferente durante um desarme de falha térmica/magnética versus um desligamento manual. O DAB7-FL detecta esta diferença mecânica e ativa o contato de alarme somente durante falhas reais.

Q3: Preciso de ambos os contatos conectados?

A3: Não necessariamente. Você pode usar apenas o auxiliar, apenas o alarme ou ambos, dependendo da sua lógica de controle. O módulo oferece flexibilidade.

Q4: É adequado para aplicações solares DC?

A4: Sim! Com uma classificação DC-12 de 110 V/0,5 A, é ideal para monitoramento de cadeias solares onde você precisa detectar falhas em painéis fotovoltaicos remotamente.

Q5: Por que escolher CDADA em vez de marcas genéricas?

A5: Porque oferecemos:

● Discriminação de falhas verdadeiras (não apenas detecção de posição)

● Integração perfeita com MCBs DAB7 – sem placas adaptadoras

● Acoplamento mecânico testado em fábrica – sem folga ou sinais perdidos

● Indicador visual claro (sinalizador amarelo) para verificação de campo

● Certificações globais (CE, CB, RoHS) para projetos descomplicados

Nota Final de P&D CDADA

Nos sistemas elétricos modernos, ‘ligar/desligar’ não é suficiente – é necessária inteligência. Nosso alarme MCB e contato auxiliar transforma um simples disjuntor em um nó de diagnóstico, ajudando você a construir painéis mais inteligentes e seguros. E como é feito pela mesma equipe que projeta o MCB, você obtém uma sinergia perfeita – sem suposições.” — Equipe de Desenvolvimento de Produto CDADA

Pronto para fazer o pedido? Oferecemos:

● Descontos em massa para construtores de painéis

● Unidades MCB + DAB7-FL pré-montadas (economiza mão de obra)

● Diagramas de fiação gratuitos e exemplos de lógica PLC
