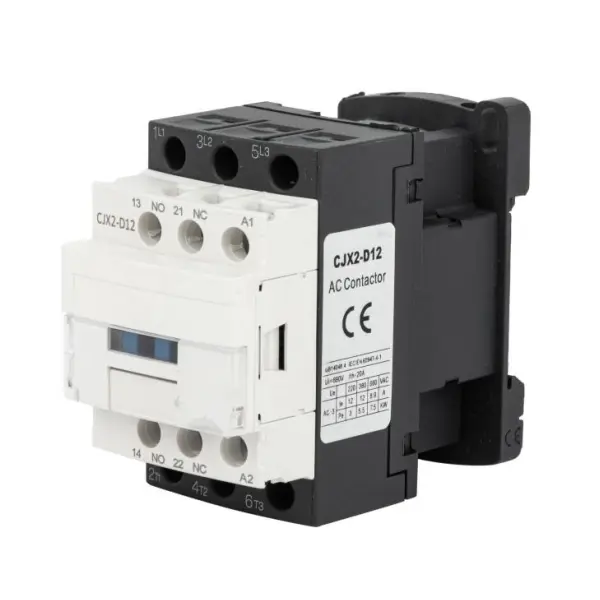

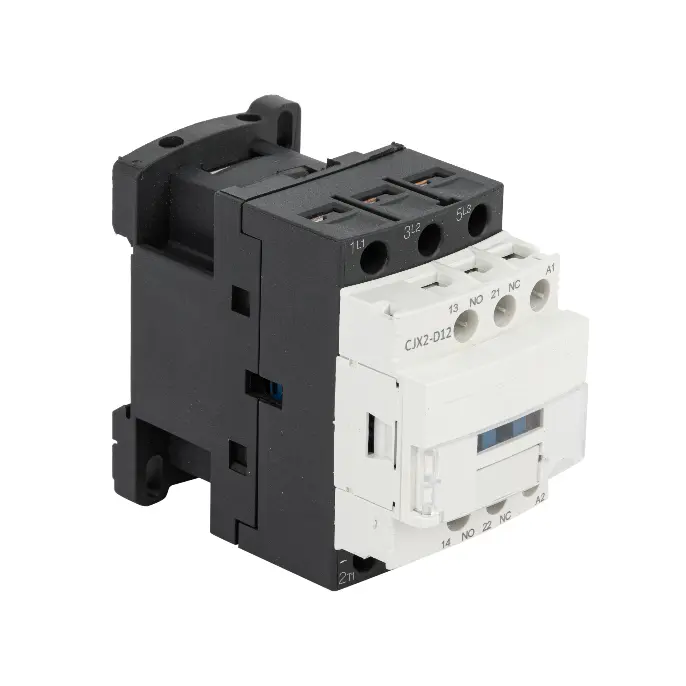

Contator D

Model:LC1-D Series

Shanghai DADA Electric é um fabricante confiável e temos nossas próprias marcas, CDADA. Nosso contator D (série LC1-D) tem certificação IEC 60947-4-1, 3P/4P, até 620A, classificação AC-3/AC-4. Amplas opções de tensão de bobina. Recomendamos este produto para controle de motores e automação industrial, entre em contato conosco e solicite um orçamento.

Enviar consulta

Descrição do produto

Projete controle confiável do motor e comutação de energia com o contator CDADA LC1-D Série D, um contator CA de alto desempenho projetado pela Shanghai DADA Electric CO., LTD para atender aos padrões IEC/EN 60947-4-1. Construída para aplicações industriais, comerciais e de infraestrutura, a série LC1-D suporta configurações de 3 ou 4 polos com correntes nominais de 9 A a 95 A (até 620 A em variantes para serviço pesado) e controla motores trifásicos de gaiola de esquilo de até 45 kW (em 380–415 V, serviço AC-3).

Equipado com contatos auxiliares padrão 1NO+1NC, integra-se perfeitamente com relés de sobrecarga térmica para proteção total do motor. Com opções de bobina AC ou DC (24V–600V), categorias de utilização AC-3 e AC-4 e um design robusto classificado para isolamento de 690V, o contator CDADA D oferece desempenho confiável em ciclos frequentes de partida-parada, sistemas de transporte, bombas, compressores e unidades HVAC - mesmo em ambientes exigentes com temperatura ambiente de até 40°C e altitude de 2.000 m.

D Contactor

Especificações principais

Série: Contator D

Marca: CDADA | Fabricante: Xangai DADA Electric CO., LTD

Padrão: IEC/EN 60947-4-1

Certificação: CE

Pólos: 3P ou 4P (selecionável)

Corrente operacional nominal (AC-3): 9A – 95A (até 620A em faixa estendida)

Controle de potência do motor (AC-3):

380/415 V: 4kW – 45kW

660/690 V: até 45 kW

Categorias de utilização: AC-3 (motores de gaiola de esquilo), AC-4 (plugging & avançando)

Tensão nominal de isolamento: 690V CA

Temperatura ambiente: –5°C a +40°C

Altitude: ≤ 2.000 m

Montagem: Plano vertical ±5°, Categoria de montagem III

Contatos Auxiliares: 1NA + 1NC (padrão em todos os modelos)

Opções de bobina:

Bobinas CA: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Bobinas CC: 24V, 36V, 48V, 110V, 220V

Ficha técnica

Unid		Modelo	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
Pólo			3/4	3/4	3/4	3/4	3/4
Contato Auxiliar			1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC
Corrente nominal de aquecimento convencional (A) AC-1			20	20	30	40	50
Classificado como operacional corrente (A)	380/400V	AC-1 AC-4	9	12	18	25	32
	380/400V	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690 V	AC-3 AC-4	6.6	8.9	12	18	21
	660/690 V	AC-3 AC-4	1.5	2	3.8	4.4	7.5
Tensão nominal de isolamento (V AC)			690	690	690	690	690
Poder de controlado Trifásico motor de gaiola (AC-3)	kW	220/230 Vca 380/415 Vca 660/690 Vca	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
Bobina CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobina CC (V)			24,36,48,110,220

Unid		Modelo	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
Pólo			3/4	3/4	3/4	3/4	3/4
Circuito Auxiliar Cat:AC-15,Ue=4 15V le=0,95A Ith=10A			1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC	1NA+1NC
Corrente nominal de aquecimento convencional (A) AC-1			60	80	80	110	110
Classificado como operacional corrente (A)	380/400V	AC-3 AC-4	40	50	65	80	95
	380/400V	AC-3 AC-4	18.5	24	28	37	44
	660/690 V	AC-3 AC-4	34	39	42	49	49
	660/690 V	AC-3 AC-4	9	12	14	17.3	21.3
Tensão nominal de isolamento (V AC)			690	690	690	690	690
Poder de controlado Trifásico motor de gaiola (AC-3)	KW	220/230 Vca 380/415 Vca 660/690 Vca	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
Bobina CA (V)			24,36,48,110,127,220,240,380,415,440,480,500,600
Bobina CC (V)			24,36,48,110,220

Unid			Modelo		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
Pólo					3		3		3		3/4		3/4
Corrente nominal de aquecimento convencional (A) AC-1					200		200		200		275		280
Classificado como operacional corrente (A)	380/400V		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690 V		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
Tensão nominal de isolamento (V AC)					690		690		690		690		690
Poder de controlado Trifásico motor de gaiola (AC-3)	kW		380/415 Vca 660/690 Vca		55		75		75		90		110
					80		100		100		110		140
Bobina CA (V)					110,127,220,240,380,415,440,480,500,600
Unid				Modelo		LC1-D300		LC1-D410		LC1-D475		LC1-D620
Pólo						3/4		3/4		3/4		3/4
Corrente nominal de aquecimento convencional (A) AC-1						360		430		580		850
Classificado como operacional corrente (A)		380/400V		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690 V		AC-3 AC-4		190		235		290		360
						60		72		85		170
Tensão nominal de isolamento (V AC)						690		690		690		690
Potência trifásica controlada motor de gaiola (AC-3)		kW		380/415 Vca 660/690 Vca		160		200		250		335
						220		280		330		450
Bobina CA (V)						110, 127,220,240,380,415,440,480,500,600

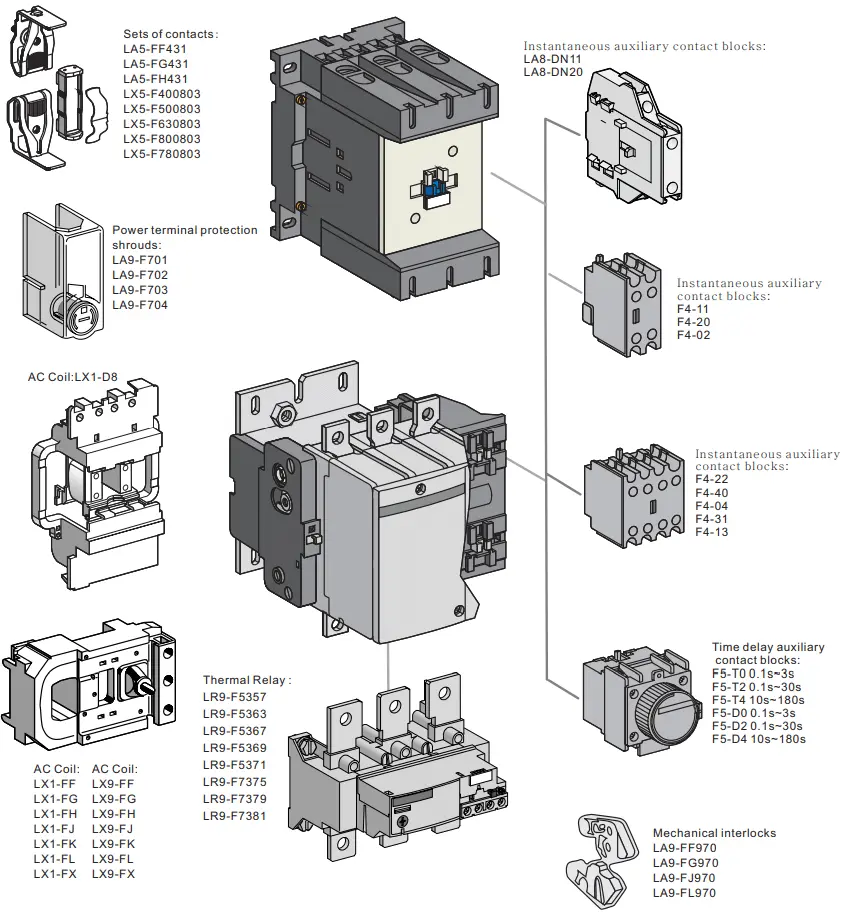

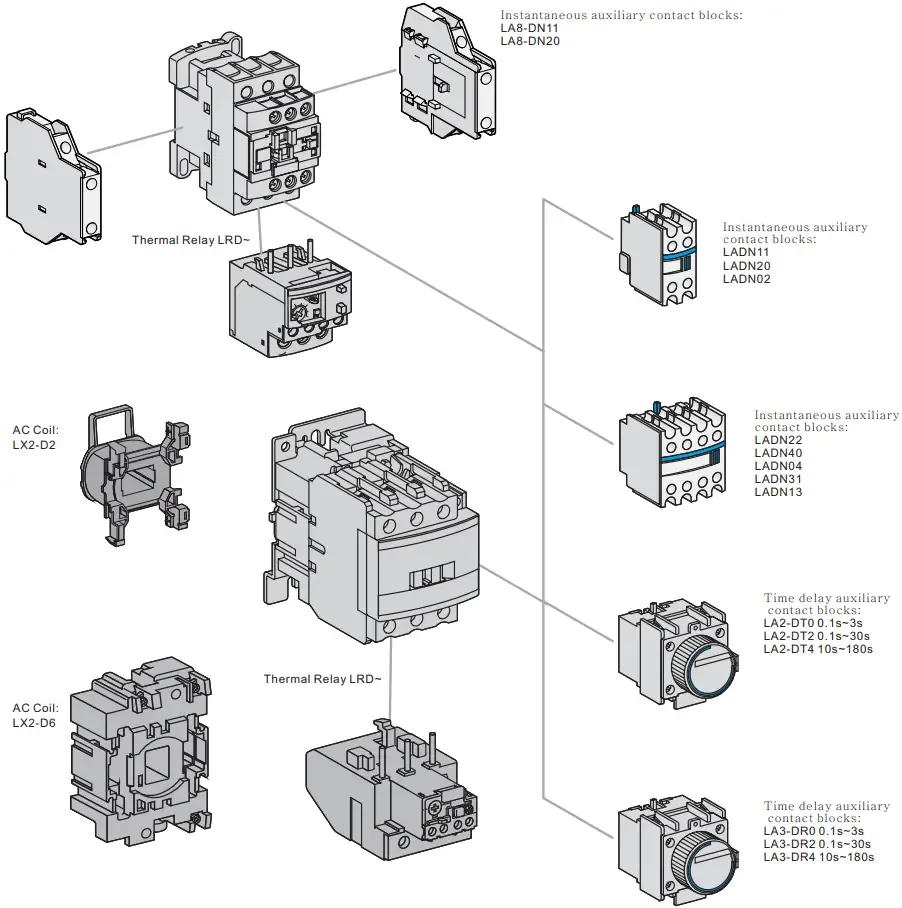

Acessórios

D Contactor

Por que escolher o contator CDADA D?

★ Verdadeira Conformidade IEC

Projetado e testado de acordo com IEC/EN 60947-4-1 — garantindo aceitação global e interoperabilidade.

★ Solução completa de controle de motor

Combine com relés de sobrecarga térmica CDADA para conjuntos completos de partida de motor – sobrecarga + curto-circuito + isolamento.

★ Ampla flexibilidade de tensão

Escolha entre 13 tensões de bobina CA e 5 CC – ideal para projetos globais ou painéis de tensão mista.

★ Robusto para serviços pesados

Suporta serviço AC-4 (reversão/entupimento frequente) – perfeito para guindastes, elevadores e transportadores.

★ Integração Plug-and-Play

Os contatos auxiliares padrão 1NO+1NC permitem fácil intertravamento, sinalização ou feedback do PLC.

★ Confiabilidade de nível industrial

Testado para alta resistência elétrica, baixa resistência de contato e supressão de arco estável, minimizando o tempo de inatividade.

★ Nossas principais vantagens são: 1) Certificações internacionais completas, 2) Forte capacidade OEM/ODM, 3) Alta relação custo-desempenho, 4) Capacidade confiável de produção em larga escala, 5) Ampla experiência em exportação.

D Contactor

★ Nossos produtos são exportados com sucesso para o Sudeste Asiático, Oriente Médio, América do Sul, África, Europa e países da CEI, com forte foco nos mercados do Cinturão e Rota.

D Contactor

Aplicações Típicas

D Contactor Partidas de motores: bombas, ventiladores, compressores, misturadores

D Contactor Sistemas HVAC: Controle de resfriador e soprador

D Contactor Automação Industrial: Linhas transportadoras, máquinas de embalagem

D Contactor Gestão Predial: Controle de elevadores, bancos de iluminação

D Contactor Energia e Água: Tratamento de águas residuais, sistemas de irrigação

Perguntas frequentes

Q1: O que significa “Contator D”?

A1: “D” refere-se à designação de série (LC1-D) usada globalmente para esta plataforma modular e padronizada de contatores CA. Não é uma classificação técnica, mas é amplamente reconhecida na construção de painéis por sua compatibilidade com acessórios como relés de sobrecarga e intertravamentos mecânicos.

Q2: Qual é a diferença entre o serviço AC-3 e AC-4?

A2:

● AC-3: Partida/parada normal de motores tipo gaiola de esquilo (por exemplo, bombas, ventiladores). Menor estresse.

● AC-4: Obturação, avanço ou reversão freqüentes (por exemplo, guindastes, guinchos). Maior estresse elétrico → requer contatos mais robustos. → CDADA LC1-D é classificado para ambos, o que o torna versátil.

Q3: Posso usar este contator sem relé de sobrecarga?

A3: Não recomendado para cargas de motor. O contator apenas comuta a energia – ele não protege contra sobrecargas. Sempre emparelhe com um relé de sobrecarga térmico ou eletrônico para segurança do motor.

Q4: Estão disponíveis versões de 4 pólos?

A4: Sim! Todos os modelos LC1-D suportam configurações 3P ou 4P – ideais para aplicações de comutação de neutro ou sistemas de 4 fios.

Q5: Por que escolher CDADA em vez de outros contatores da série D?

A5: CDADA oferece:

● Conformidade genuína com IEC 60947-4-1 com relatórios de teste

● Faixa de tensão de bobina mais ampla (incluindo 415V, 480V, 600V para exportação)

● Qualidade consistente com contatos em liga de prata e calhas de arco

● Preços compatíveis com OEM e entrega rápida de amostras

● Certificações globais (CE) e documentação em inglês
