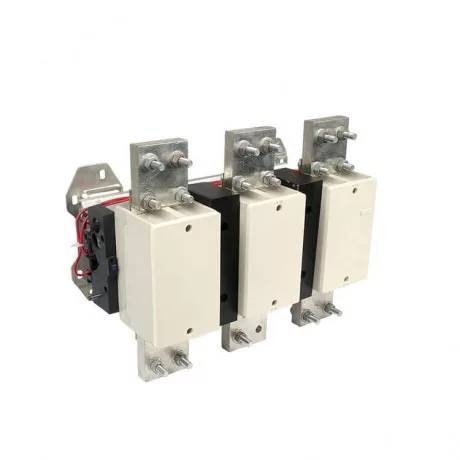

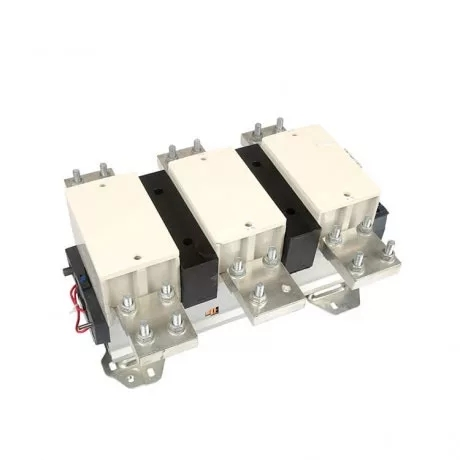

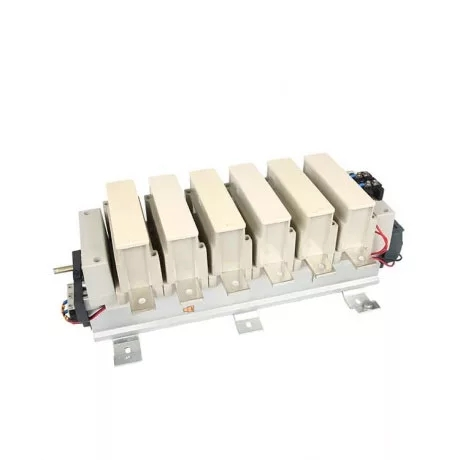

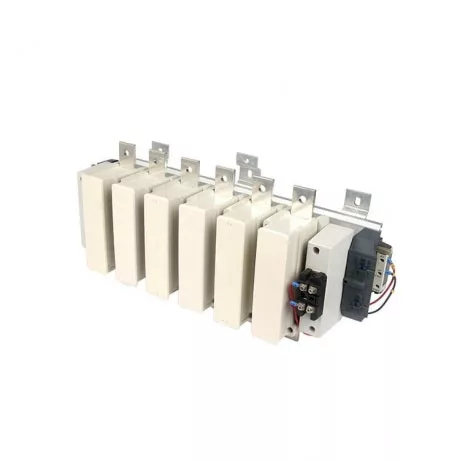

Contator F

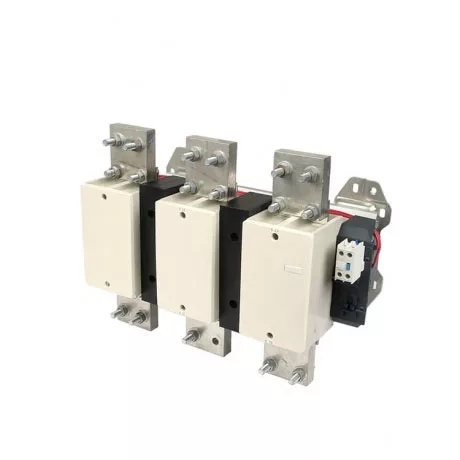

Atenda às demandas de energia de sistemas industriais de grande escala com o contator CDADA LC1-F Série F - um contator CA de alta corrente projetado pelo fornecedor profissional Shanghai DADA Electric CO., LTD. de acordo com os padrões IEC/EN 60947-4-1. Projetada para controle de motores pesados ​​e comutação de energia, a série LC1-F suporta correntes operacionais nominais de 115 A a 1000 A e controla motores trifásicos de gaiola de esquilo de até 500 kW (em 380–415 V, serviço AC-3) ou 670 kW em 690 V.

Disponível em configurações de 3 ou 4 polos, é ideal para compressores, bombas grandes, britadores, resfriadores HVAC, equipamentos de mineração e estações de tratamento de água. Com classificações de utilização AC-3 e AC-4, ele lida com partidas de motores padrão e aplicações exigentes, como plugging ou avanço lento. Certificado com CE, classificado para isolamento de 690 V e operável em temperaturas ambientes de –5°C a +40°C, o contator CDADA F oferece desempenho robusto e de fácil manutenção, mesmo em ambientes severos de até 2.000 m de altitude.

Especificações principais

Série: Contator F

Marca: CDADA | Fabricante: Xangai DADA Electric CO., LTD

Padrão: IEC/EN 60947-4-1

Certificação: CE

Pólos: 3P ou 4P (selecionável em campo na maioria dos modelos)

Corrente operacional nominal (AC-3): 115A – 1000A

Controle de potência do motor (AC-3):

380/415 V: 55 kW – 500 kW

660/690 V: 80 kW – 670 kW

Categorias de utilização: AC-3 (motor em funcionamento), AC-4 (plugging/inching)

Tensão nominal de isolamento: 690V CA

Temperatura ambiente: –5°C a +40°C

Altitude: ≤ 2.000 m

Montagem: Vertical ±5°, Categoria de Montagem III

Tensões da bobina (CA): 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V

Corrente máxima de aquecimento convencional (AC-1): até 1200A

Ficha técnica

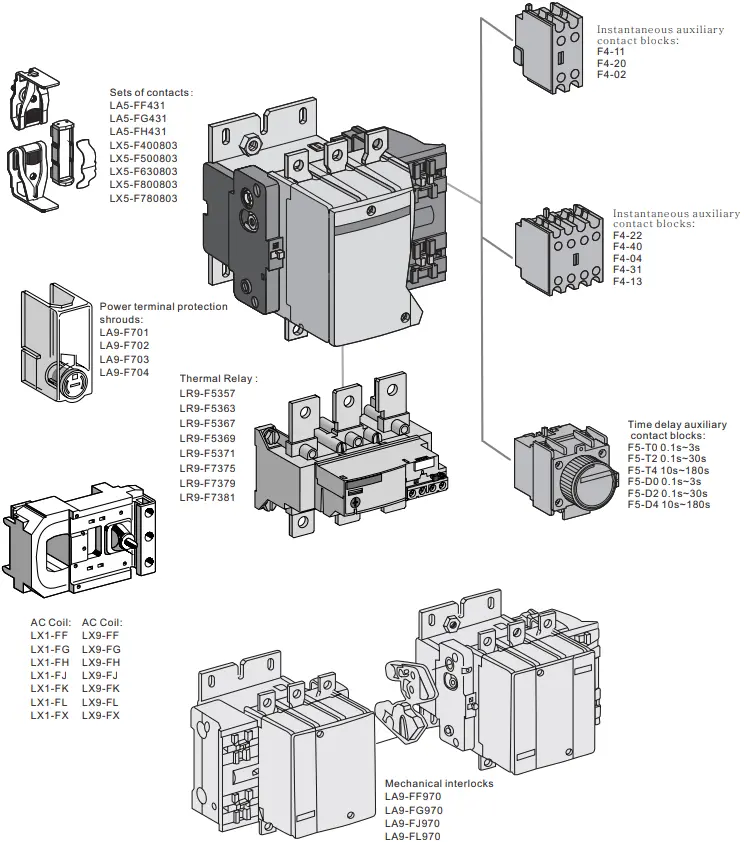

Acessórios

Por que escolher o contator CDADA F?

★ Verdadeiro desempenho para serviços pesados

Suporta motores de até 1.000 A e 500 kW+ – perfeito para mineração, petróleo e gás, siderúrgicas e infraestrutura municipal.

★ Compatibilidade Global de Tensão

A ampla gama de opções de bobinas CA (incluindo 415V, 480V, 600V) garante uma integração perfeita em projetos europeus, norte-americanos, do Oriente Médio e africanos.

★ AC-4 classificado para ciclos exigentes

Ao contrário dos contatores básicos, o LC1-F suporta reversões, frenagens e movimentos frequentes – essenciais para guindastes, elevadores e extrusoras.

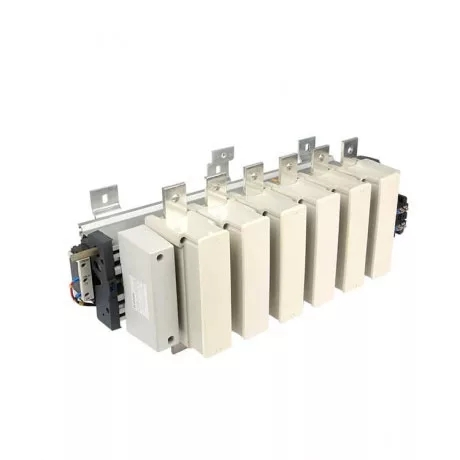

★ Flexibilidade de 4 pólos

Mude para neutro quando necessário – ideal para sistemas TT, grupos geradores ou cargas industriais sensíveis.

★ Gerenciamento robusto de arco e térmico

Câmaras de arco otimizadas e contatos de alta condutividade garantem longa vida elétrica e baixa geração de calor sob carga contínua.

★ Pronto para OEM e construtor de painéis

Compatível com montagem em trilho DIN padrão ou parafuso e combina perfeitamente com relés de sobrecarga térmica CDADA para soluções completas de partida de motor.

★ Investimos continuamente em P&D, monitoramos padrões globais e tendências de mercado e colaboramos com especialistas do setor para atualizar nosso portfólio de produtos.

Aplicações Típicas

Controle de motor grande: britadores, moinhos de bolas, bombas centrífugas

Energia e serviços públicos: estações de água/esgoto, auxiliares de usinas de energia

HVAC: Chillers industriais, torres de resfriamento

Manuseio de materiais: Correias transportadoras, elevadores de canecas

Marítimo e Offshore: Sistemas de motores a bordo

Energias renováveis: sistemas hidrelétricos bombeados e de alimentação de biomassa

Perguntas frequentes (FAQ)

Q1: Qual é a diferença entre os contatores das séries D e F?

A1:

● Série D (por exemplo, LC1-D): Para serviços leves a médios (até 95A/45kW).

● Série F (LC1-F): Para serviços industriais pesados ​​(115A–1000A / 55kW–500kW+). → A série F possui folgas de contato maiores, calhas de arco reforçadas e maior resistência a curto prazo.

Q2: Posso usar um contator 4P F para alternar o neutro?

A2: Sim. A versão de 4 pólos permite a desconexão simultânea de todas as 3 fases + neutro – necessário em algumas aplicações de segurança ou isolamento (por exemplo, comutação de gerador).

Q3: Um relé de sobrecarga ainda é necessário?

A3: Absolutamente. O contator apenas comuta a energia – ele não protege contra sobrecargas ou perda de fase. Sempre emparelhe com um relé de sobrecarga térmico ou eletrônico para proteção do motor.

P4: O que significa “classificação AC-4” na prática?

A4: Isso significa que o contator pode lidar com segurança com o entupimento do motor (frenagem reversa) e avanço lento (rajadas curtas) – comum em talhas, prensas e misturadores. Isto provoca picos de corrente elevados; A classificação AC-4 garante durabilidade do contato.

Q5: Por que escolher o CDADA F Contactor em vez de marcas globais?

A5: CDADA oferece:

● Conformidade genuína com IEC 60947-4-1 com documentação de teste

● Preços competitivos sem comprometer os contatos de liga de prata ou a supressão de arco

● Faixa completa de tensão da bobina para exportações globais

● Amostra rápida e entrega em massa da China

● Suporte OEM: etiquetagem personalizada, embalagem e arquivos técnicos (declaração CE, diagramas de fiação)
