Disjuntor em caixa moldada em trilho DIN

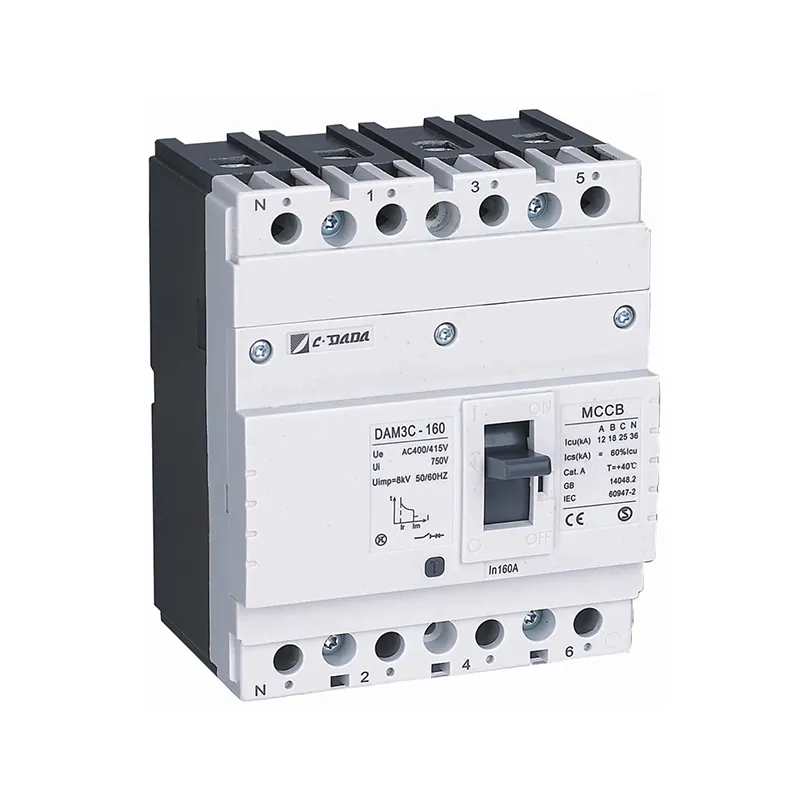

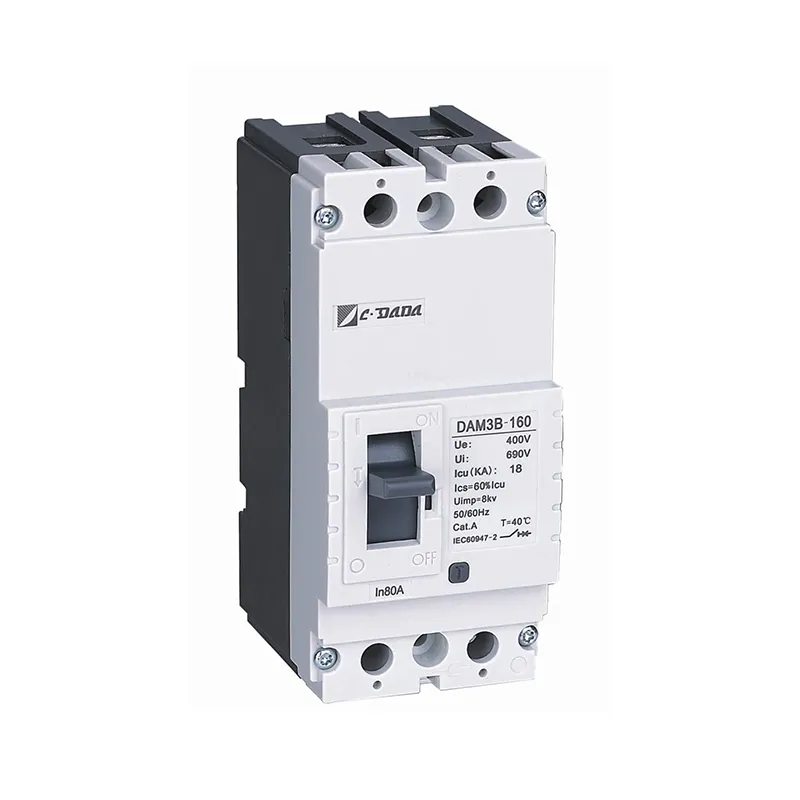

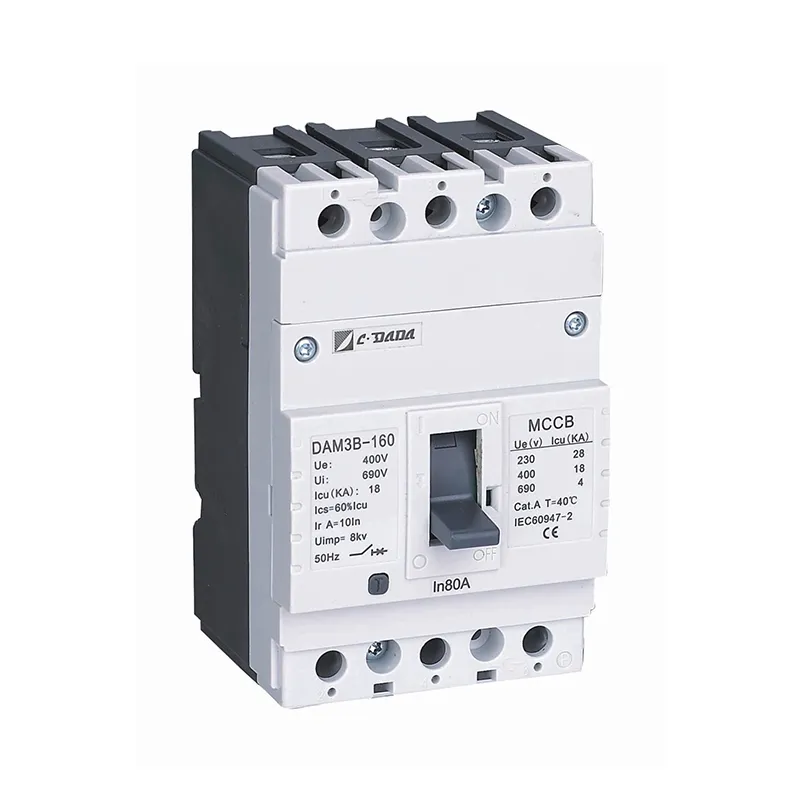

Maximize o espaço sem comprometer a proteção com o disjuntor em caixa moldada em trilho DIN CDADA DAM3-160. Projetado para quadros de distribuição modernos, este disjuntor em caixa moldada de perfil fino é montado diretamente em um trilho DIN padrão de 35 mm, permitindo integração perfeita com dispositivos modulares como RCDs e contatores.

Com correntes nominais de 10A a 160A, capacidades de interrupção de até 16kA e conformidade com IEC/EN 60947-2, o DAM3-160 oferece proteção robusta contra sobrecarga, curto-circuito e subtensão - ideal para subpainéis residenciais, edifícios comerciais, gabinetes de controle industriais leves e circuitos de motores. Sua largura de 25 mm por poste o torna o MCCB classe 160A mais fino do mercado, enquanto recursos de segurança patenteados garantem segurança visual e de toque.

Especificações principais

Por que escolher CDADA DIN Rail MCCB?

★ Campeão da Economia de Espaço

Com apenas 25 mm por pólo, o disjuntor em caixa moldada em trilho DIN DAM3-160 DIN economiza até 30% de espaço no painel em comparação com MCCBs convencionais - fundamental para gabinetes compactos em apartamentos, gabinetes de telecomunicações ou projetos de modernização.

★  Compatibilidade verdadeira com trilho DIN

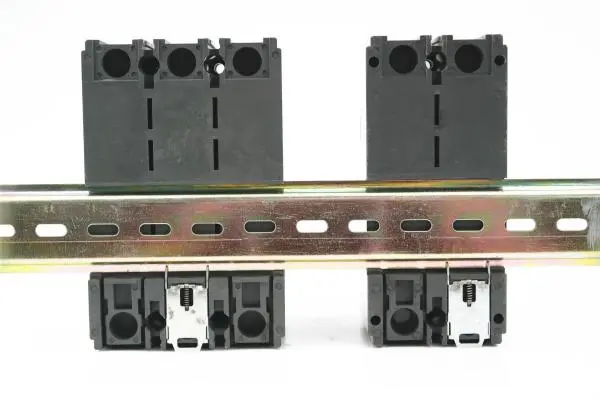

Ao contrário dos disjuntores “compatíveis com DIN” que requerem adaptadores, o clipe traseiro patenteado da CDADA permite montagem direta por encaixe – sem parafusos, sem suportes.

★ Segurança aprimorada desde o projeto

●  Sem parafusos de metal expostos na parte frontal

●  Indicador visual de viagem: Preto = tropeçou, cores claras ON/OFF

●  As peças energizadas permanecem protegidas mesmo se a alavanca quebrar

●  Os acessórios são instalados sem expor os condutores

★ Flexível e pronto para o futuro

●  A energia pode ser fornecida pela linha ou pelo lado da carga

●  Suporta montagem invertida ou horizontal

●  Acessórios opcionais: shunt, contatos auxiliares, manopla rotativa (para acoplamento de porta)

★ Alto desempenho, baixo custo

Oferece capacidade de interrupção de 16 kA em um pacote leve e com baixo consumo de energia, superando muitos disjuntores maiores a um preço competitivo.

Aplicações Típicas

★ Residencial: Entrada principal ou subdistribuição em apartamentos

★ Comercial: Painéis de iluminação e HVAC em escritórios, hotéis, escolas

★ Indústria Leve: Painéis de controle de máquinas, estações de bombeamento

★ Infraestrutura: abrigos de telecomunicações, estações de carregamento de veículos elétricos, caixas combinadoras solares

★ Projetos de Retrofit: Substitua disjuntores legados volumosos sem precisar religar

Perguntas frequentes

Q1: O DAM3-160 pode realmente ser montado diretamente em um trilho DIN de 35 mm?

A1: Sim! Ele possui um clipe traseiro protegido por patente – basta encaixá-lo no trilho DIN padrão de 35 mm (IEC 60715). Não é necessário adaptador.

Q2: Qual é a capacidade máxima de interrupção disponível?

A2: Até 16kA a 400V, dependendo do modelo (opções 10kA/16kA).

Q3: É adequado para proteção do motor?

A3: Sim – para partidas pouco frequentes do motor (por exemplo, bombas, ventiladores), ele fornece proteção contra sobrecarga e curto-circuito de acordo com os padrões IEC.

Q4: Como posso saber se ele tropeçou?

A4: A janela do indicador visual fica totalmente preta quando acionada. As posições normais ON/OFF mostram alavancas coloridas.

Q5: Por que escolher CDADA em vez de outras marcas de disjuntores em caixa moldada em trilho DIN?

A5: CDADA oferece:

●  MCCB com trilho DIN 160A mais fino do mundo (25 mm/polo)

●  Montagem DIN direta e verdadeira (sem complementos)

●  Design de segurança superior (alternância IP30, sem parafusos expostos)

●  Desempenho com certificação IEC e conformidade com RoHS

●  Preços compatíveis com OEM e suporte técnico em inglês
