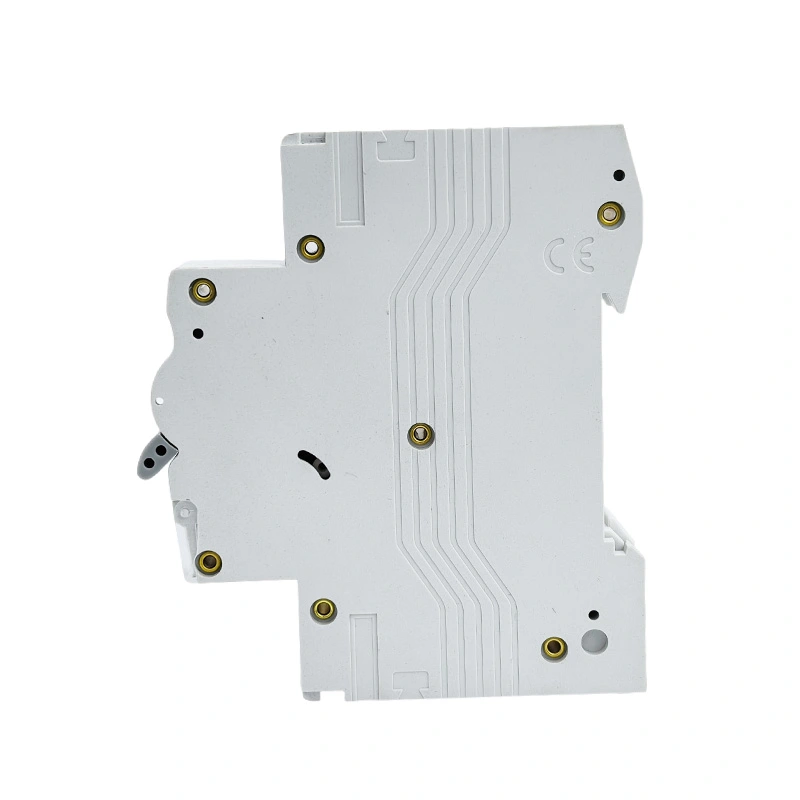

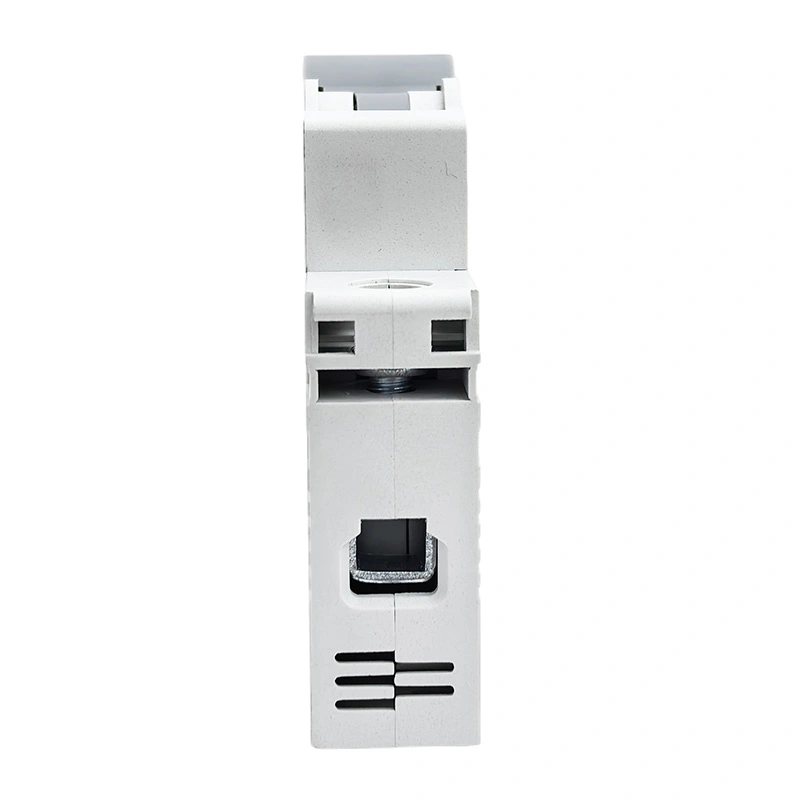

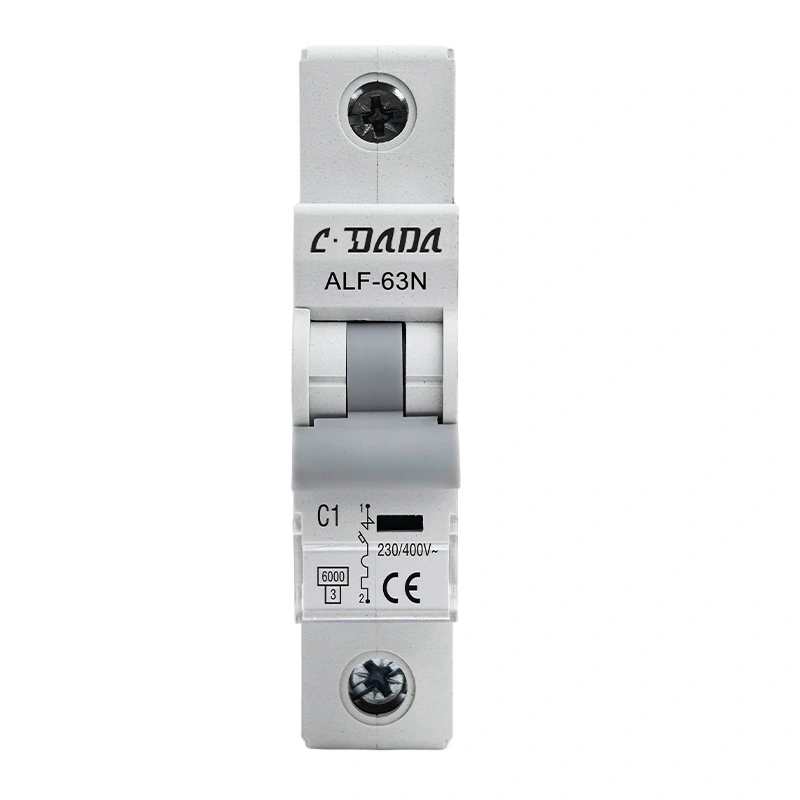

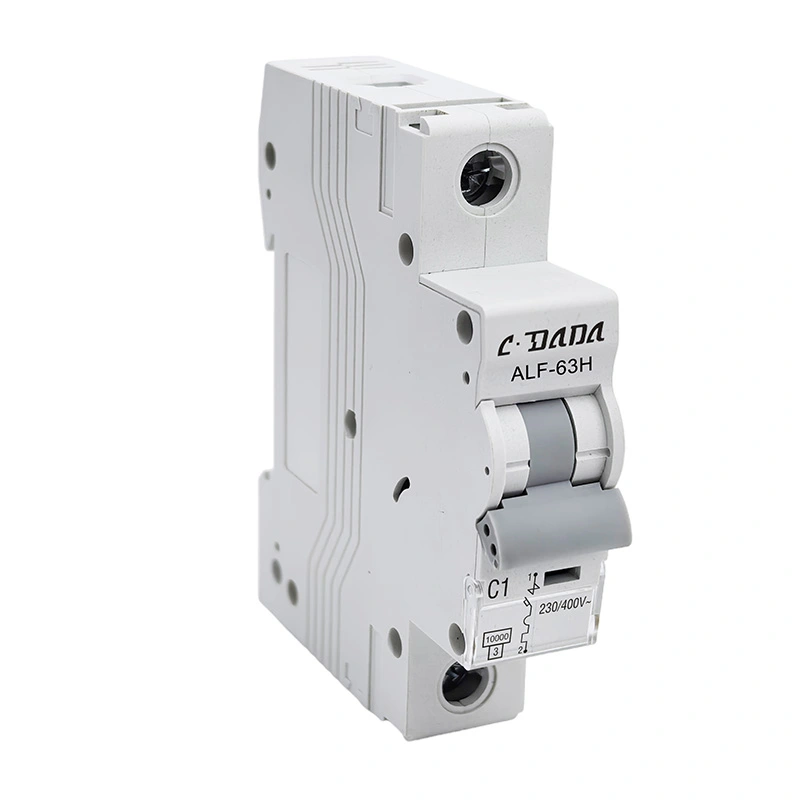

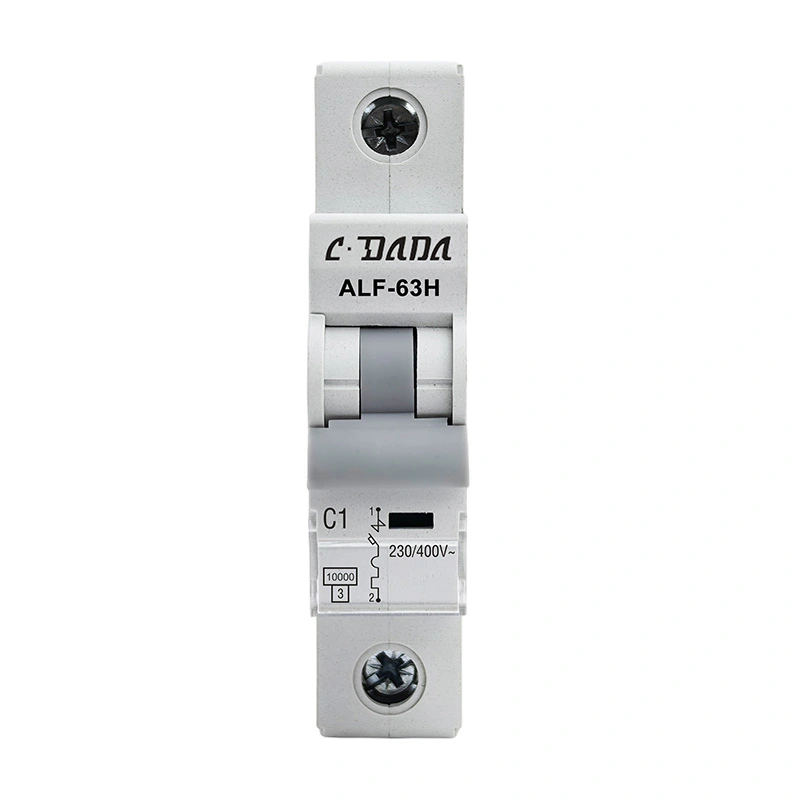

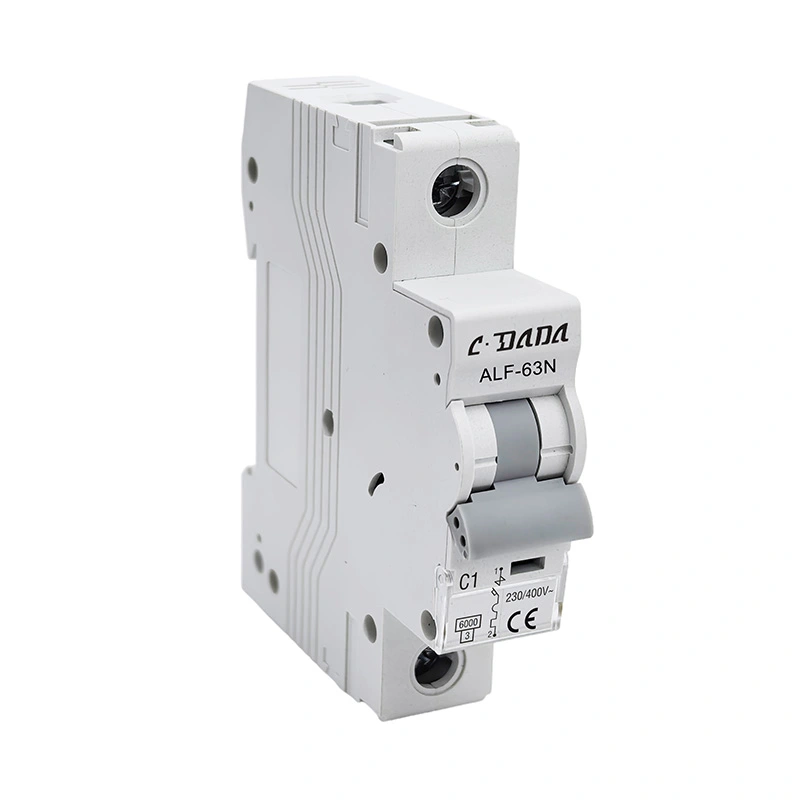

Interruptor diminuto de 6KA 10kA

O disjuntor miniatura (MCB) de alta quebra da série ALF-63N/H 6KA 10kA, está em conformidade com o padrão IEC60898, o MCB tem a característica de desempenho confiável, função de proteção precisa, curto tempo de liberação e alta capacidade de interrupção, pequeno volume também. É amplamente utilizado em sobrecarga de contatores, quadros de distribuição e aparelhos elétricos.

Entre em contato com a CDADA e escolha-nos como seu fabricante, podemos oferecer serviços OEM/ODM.

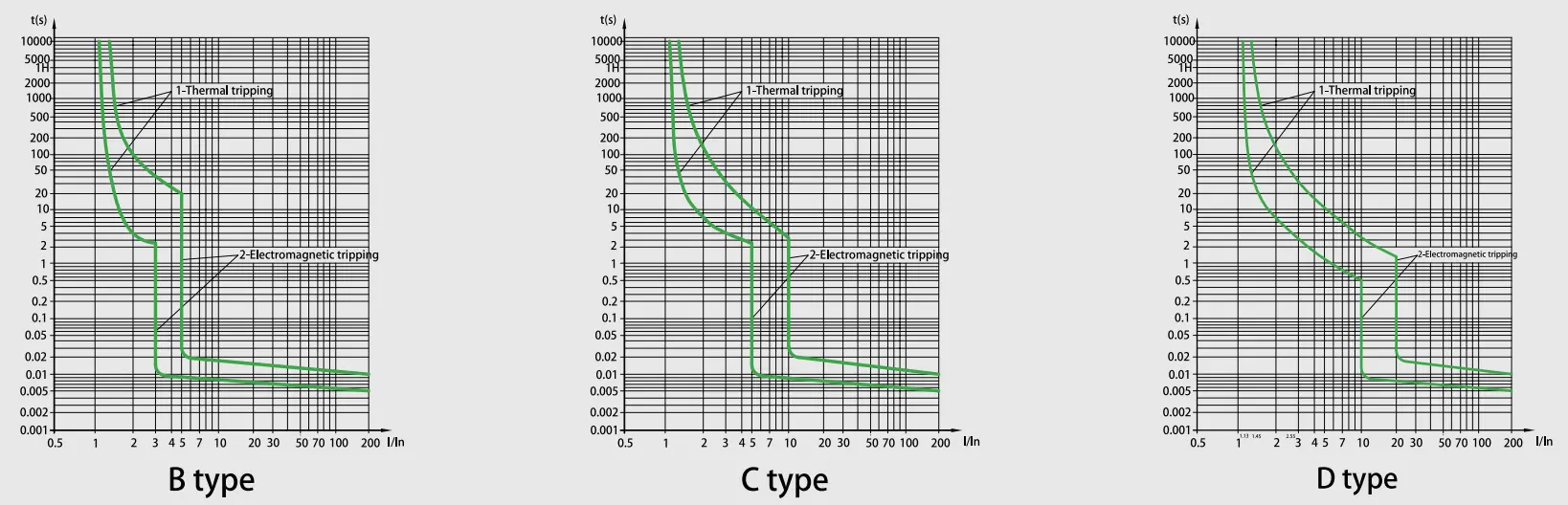

Curva Característica

Especificação Técnica

Disjuntor miniatura série 6KA 10kA ALF-63N/H
Padrão	EN/IEC60898-1
Capacidade de ruptura (kA)	6,10
Proteção	Contra sobrecarga e curto-circuito
Corrente nominal(A)In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Tensão nominal (V)	1PAC 230/400.240/415
	1P+N,2P,3P,3P+N,4PAC400/415
Tensão nominal suportável de impulso Uimp(kV)	4
Tensão nominal de isolamento Ui(V)	500
Caixa limitadora de energia	3
Temperatura ambiente (℃)	-25~+40, máx.95% de umidade
Limite operacional térmico	1.13xln Nenhum disparo dentro de uma hora
	1,45xIn Trip em uma hora
Operação magnética	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Número de pólos	1P,1P+N,2P,3P,3P+N e 4P
Tipo de viagem	Liberação térmica/magnética
Capacidade terminal	16mm² flexível ou 25mm² rígido até classificações de 25A
	25mm²flexível ou 35mm²rígido de classificações de 32A a 63A
Grau de proteção	IP20
Instalação	Montagem em trilho DIN 35mm
Largura	17,8 mm por poste

Característica de liberação do disjuntor

NÃO.	Corrente nominal de liberação(A)	Estado inicial	Corrente de teste	Hora especificada	Resultado a ser obtido	Observações
1	1-63	estado frio	1,13 pol.	t≤1h	Não viagem
2	1-63	no teste anterior	1h45min	t<1h	viagem	Configurando a corrente até o valor especificado de forma constante em 5s
3	Em≤32	estado frio	2,55 pol.	1s	viagem
	Em>32
4	1-63	estado frio	3 pol.	t≤0,1s	Não viagem	Tipo B
			5 pol.	t<0,1s	viagem	Tipo B
			5Em 10ln	t≤0,1s	Não viagem	Tipo C
			10 pol.	t<0,1s	viagem	Tipo C
			20h	t≤0,1s	Não viagem	Tipo D
				t<0,1s	viagem	Tipo D

Resistência (Operações)

Categoria	Ciclos de Operação	Frequência de operação	Corrente nominal
Resistência elétrica	4000	240/hora	1-32
		120/h	40-63
Resistência mecânica	10000	240/hora	1-63

Características

★ Capacidade ultra-alta de interrupção de curto-circuito

A tecnologia avançada de controle de arco atinge maior capacidade de interrupção em comparação com os padrões da indústria, garantindo proteção confiável para sistemas elétricos de nível industrial sob condições extremas de falha.

★ Interface de conexão de modo duplo

O design de terminal híbrido integrado suporta acoplamento rígido de barramentos e fixação flexível de cabos, permitindo a adaptação sem ferramentas a diversos cenários de instalação e reduzindo o tempo de fiação em 40%.

★ Mecanismo de armazenamento de energia para longevidade

Sistema operacional assistido por mola com resistência a 10.000 ciclos mecânicos, com tecnologia de compensação de desgaste

★ Gabinete Composto Avançado

com propriedades retardantes de fama, resistentes ao calor e à prova de impulsos, câmaras integradas de extinção de arco para eventos de falha contidos.

★ Topologia dinâmica de limitação de corrente

A supressão inteligente de energia de passagem reduz as correntes de falha de pico em 65-80%, permitindo a otimização da especificação do dispositivo downstream com potencial de redução geral de custos do sistema de 30%.

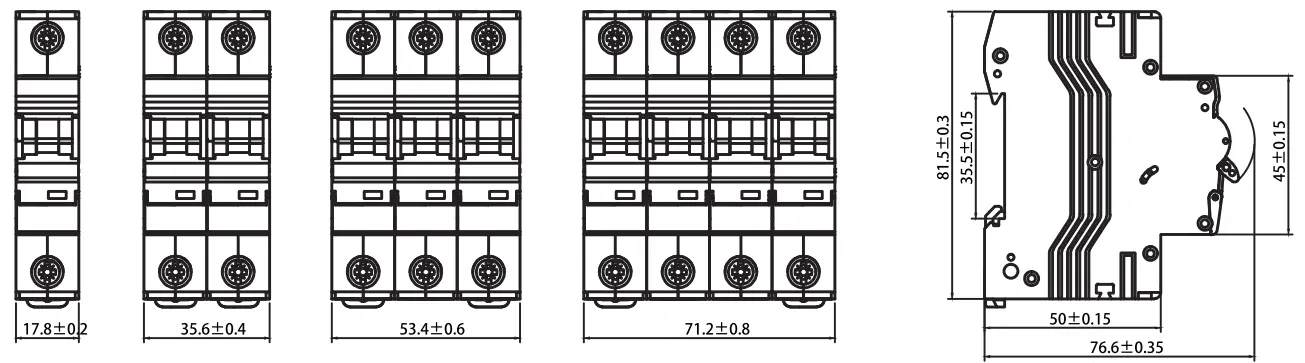

Dimensões do contorno

Cenários de aplicação

★ Residencial: Unidades consumidoras e quadros de distribuição para segurança residencial.

★ Industrial: Proteção de contatores, quadros de distribuição e aparelhos elétricos pesados.

★ Comercial: Prédios de escritórios e shopping centers que exigem alta confiabilidade.

Controle de qualidade e testes padrão

★ Cada CDADA MCB passa por testes rigorosos para garantir a conformidade com IEC60898-1:

★ Teste de Disparo Térmico: Verificado em 1,13In (sem disparo) e 1,45In (disparo dentro de 1 hora).

★ Teste de disparo magnético: Teste de liberação preciso para características B, C e D.

★ Resistência Elétrica: Testado para 4.000 ciclos de operação.

★ Resistência Mecânica: Verificada para 10.000 ciclos.

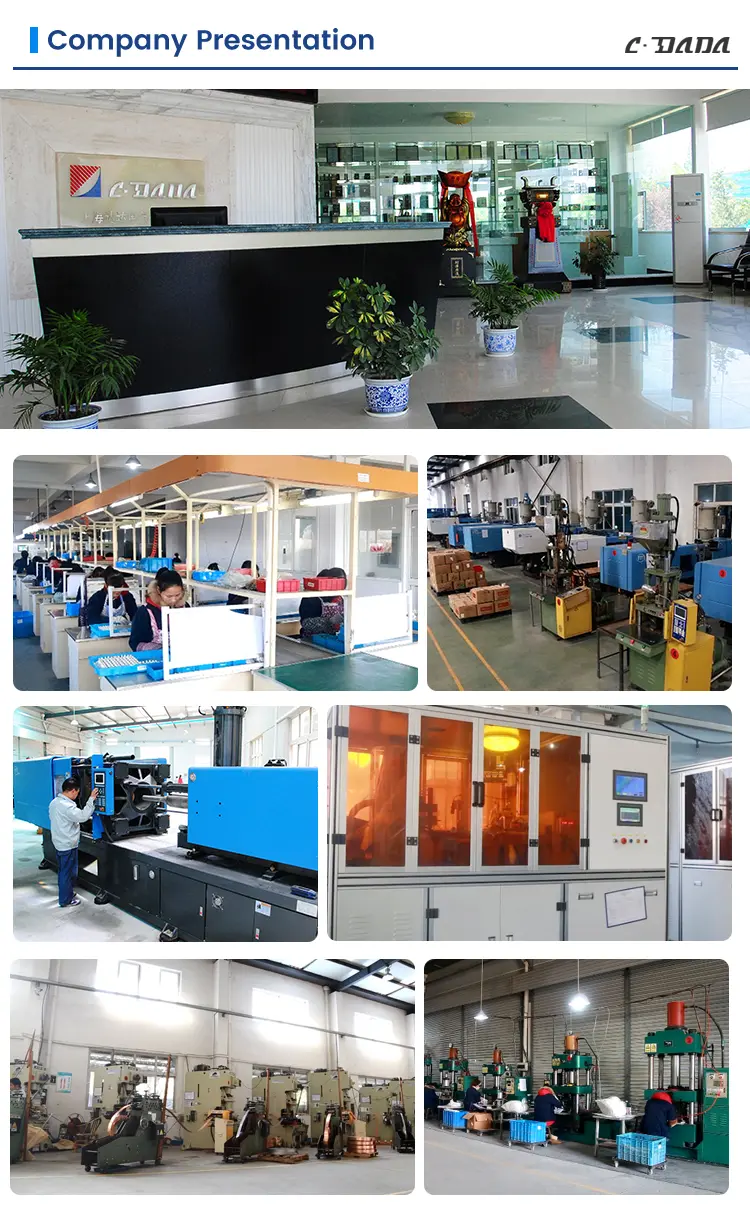

Força e suporte de fábrica

Shanghai DADA Electric Co., Ltd. é um fabricante líder com linhas de produção avançadas e uma equipe de engenharia profissional. Nós fornecemos:

★ Serviços OEM/ODM personalizados para marcas globais.

★ Equipamentos de teste de última geração para garantir entrega sem defeitos.

★ Suporte Logístico Global: Embalagem otimizada para frete marítimo e aéreo para garantir que os produtos cheguem em perfeitas condições.
