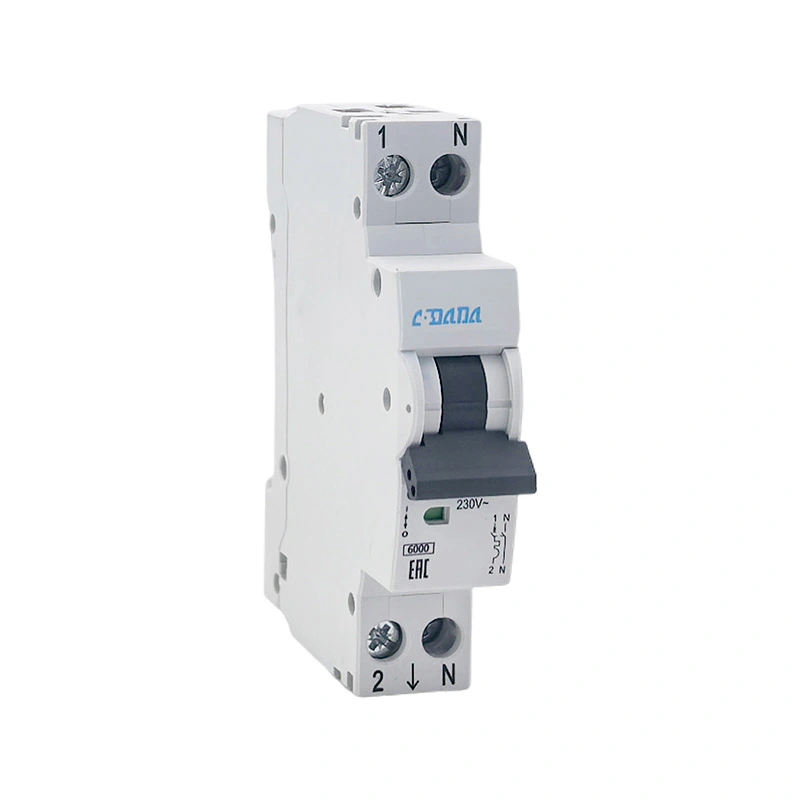

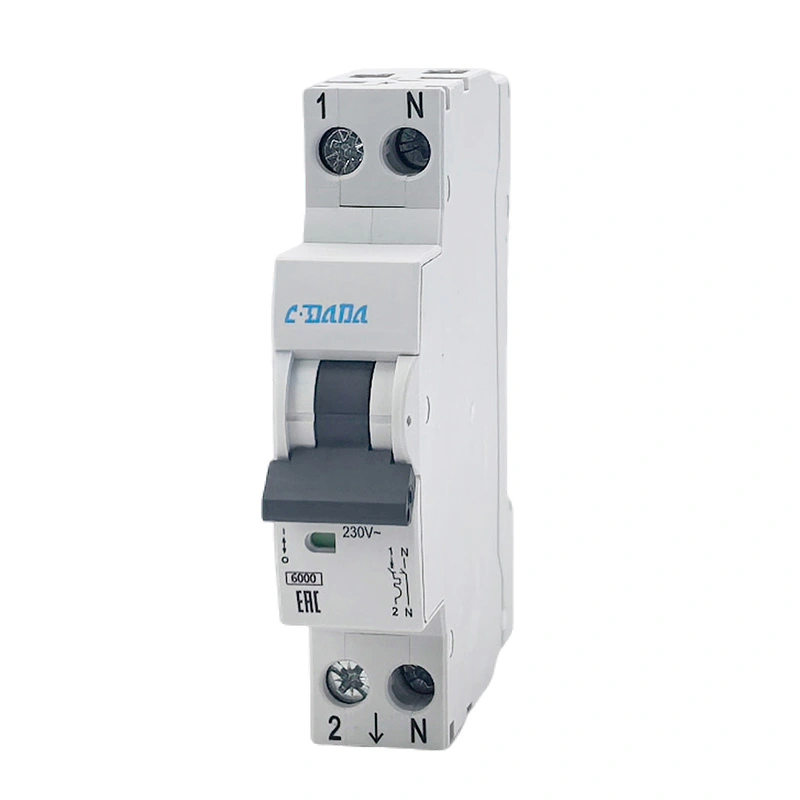

Disjuntor Miniatura DPN 6KA

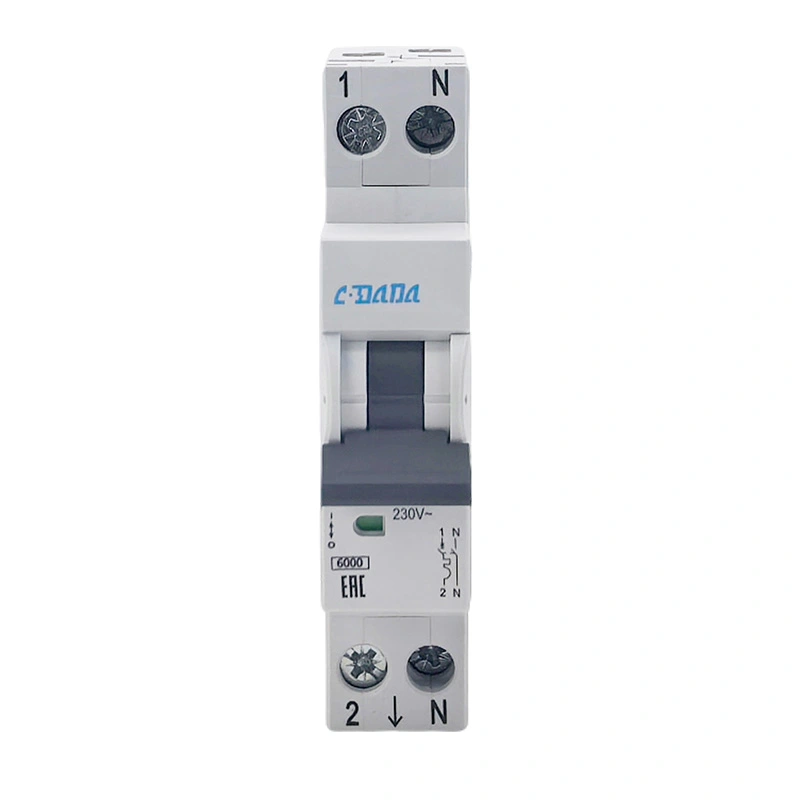

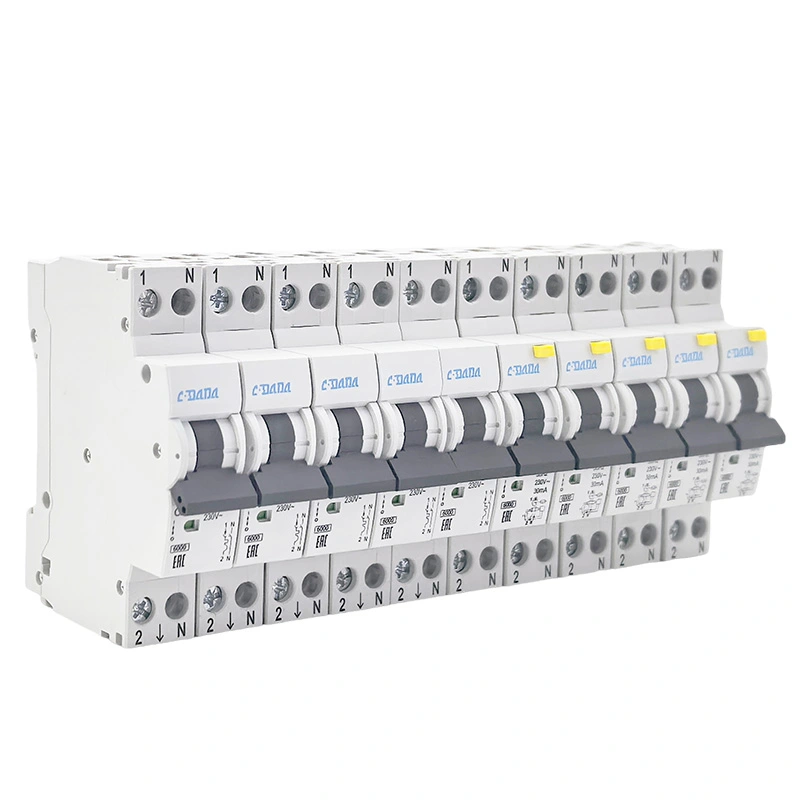

O disjuntor miniatura CDADA DAB7N DPN 6KA é um disjuntor miniatura profissional de interrupção dupla 1P + N desenvolvido de forma independente pela Shanghai DADA Electric, um fabricante confiável com mais de 40 anos de experiência. Com alta capacidade de interrupção de 6kA, operação síncrona e design de pólo N “fazer primeiro, quebrar depois”, ele melhora efetivamente o desempenho de extinção de arco e protege circuitos e equipamentos com segurança. Amplamente utilizado em caixas de distribuição, decoração de casa, energia comercial e circuitos de iluminação, é a primeira escolha para compradores globais, distribuidores e clientes OEM.

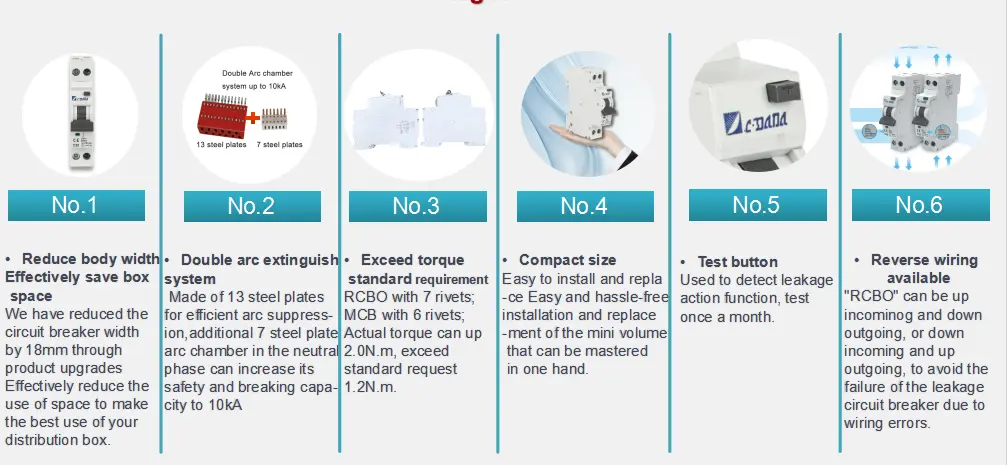

Quais são as vantagens do MCB DPN 6KA?

★ Estrutura 1P + N DPN, pontos de interrupção duplos, mais seguros e confiáveis

★ O pólo N faz primeiro e quebra depois, aumentando a capacidade de interrupção do arco

★ Capacidade de interrupção real de 6kA, forte proteção contra curto-circuito

★ Largura compacta de 17,8 mm, economiza espaço no gabinete

★ Curvas de disparo B/C disponíveis para diferentes cargas

★ Grau de proteção IP20, seguro ao toque

★ Ampla faixa de fiação: cabo flexível de 1–25 mm²

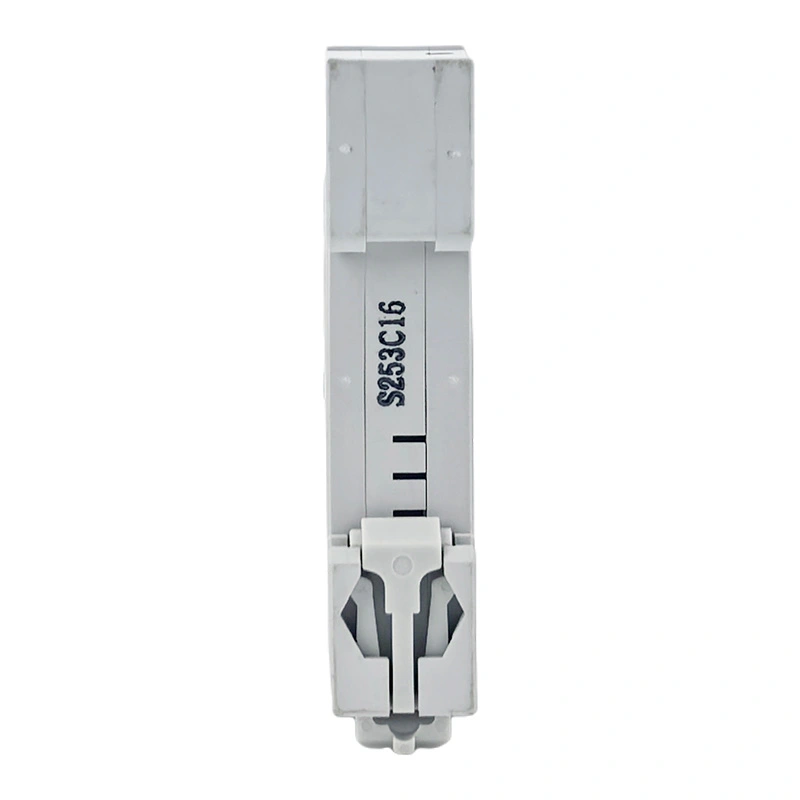

★ Montagem em trilho DIN, instalação rápida e estável

★ Resistência a altas e baixas temperaturas: -25℃~+50℃

★ Longa vida mecânica até 20.000 vezes

Aplicativos

O disjuntor miniatura CDADA DPN 6KA é amplamente utilizado em:

★ Edifícios residenciais, apartamentos, vilas, decoração de casa

★ Escritórios, lojas, hotéis, escolas, hospitais

★ Circuitos de iluminação, tomadas elétricas, pequenos equipamentos elétricos

★ Eletrodomésticos: aquecedores de água, ar condicionado, aquecedores elétricos

★ Reconstrução de circuito antigo e atualização de caixa de distribuição

★ Sistemas de distribuição de energia de baixa tensão comerciais e civis

Tabela de Parâmetros Técnicos

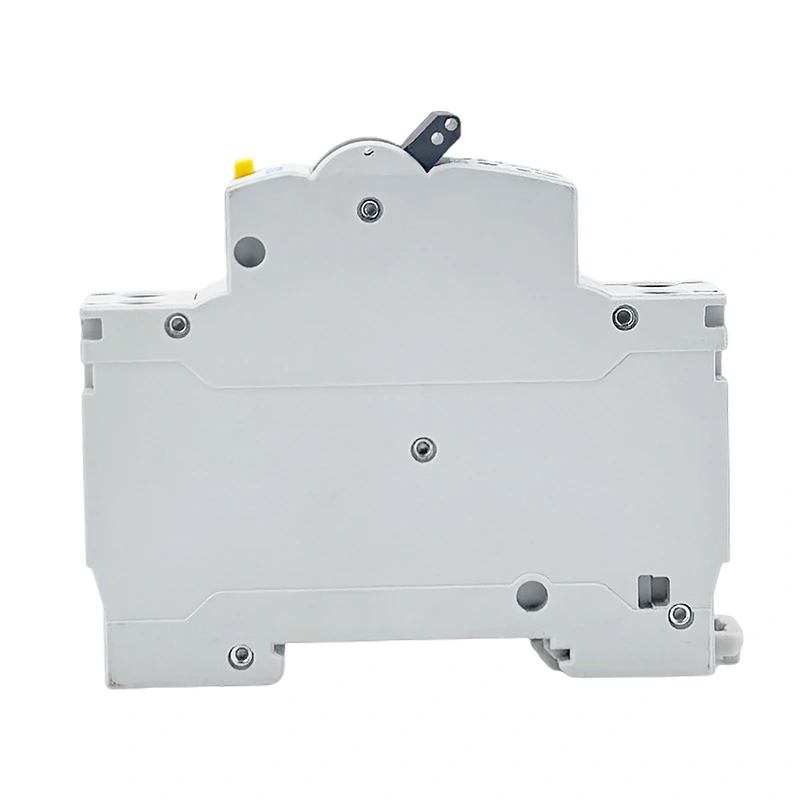

Dimensões do contorno

★ Comprimento: 82,5 mm

★ Altura: 73,2 mm

★ Largura: 17,8 mm (largura padrão de 1 módulo)

★ Montagem: trilho DIN de 35mm

★ Fiação: adequada para cabo flexível/rígido de 1–25 mm²

★ Espessura do barramento: 0,8–2 mm

Itens de teste padrão

★ 1.13Em teste sem disparo (≥1 hora)

★ Teste de disparo de 1,45In (<1 hora)

★ Teste de ação de sobrecarga de 2,55 pol.

★ Teste de disparo magnético instantâneo (3In/5In para curva B/C)

★ Teste de tensão suportável dielétrica

★ Teste de aumento de temperatura

★ Teste de capacidade de interrupção de curto-circuito (6kA)

★ Teste de vida mecânica e elétrica

★ Teste de operação em alta e baixa temperatura

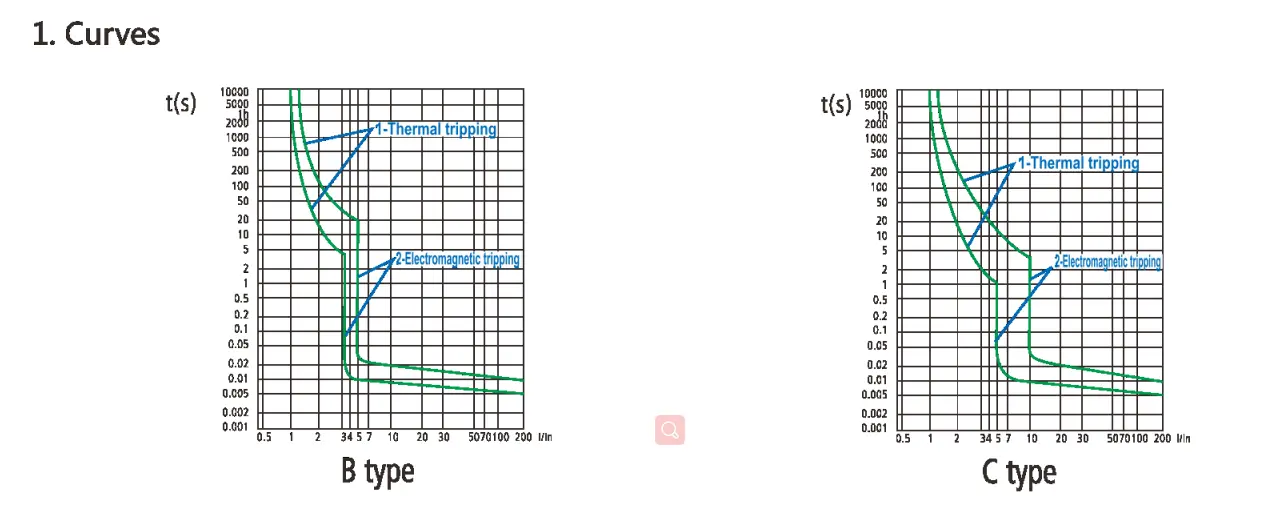

Curvas características de disparo

CEI 60898-1

Liberação Magnética

Quando ocorre um curto-circuito, o disparo instantâneo é obtido por um ímã com núcleo de ferro. De acordo com a norma IEC60898, este produto pode ser dividido em três tipos: B, C e D.

Liberação Térmica

●Uma vez que ocorre sobrecarga no circuito, a tira bimetálica do disjuntor irá dobrar devido ao calor, causando a desconexão dos contatos e resultando em disparo térmico;

●A norma IEC define a faixa de tempo de disparo para diferentes correntes de sobrecarga;

●A temperatura ambiente de teste de referência é de 30 °C.

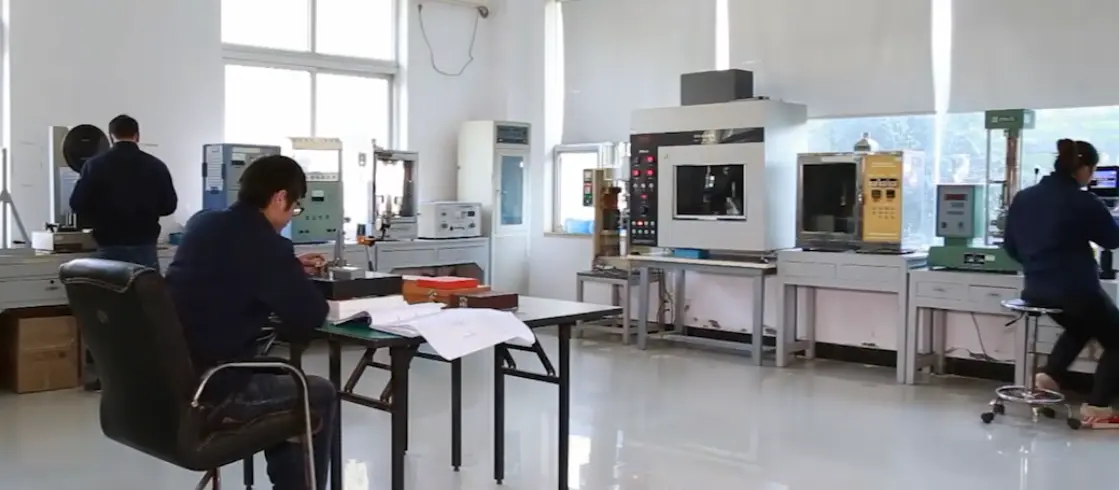

Processo de Controle de Qualidade

1. Inspeção de entrada de matéria-prima e verificação de certificação

2. Moldagem por injeção automática e estampagem de metal de precisão

3. Montagem e calibração de produtos semiacabados

4. Teste característico de disparo completo de 100%

5. Suportar teste de desempenho de tensão e isolamento

6. Teste de envelhecimento em alta e baixa temperatura

7. Inspeção de aparência, dimensão e logotipo

8. Embalagem final e inspeção de remessa

Embalagem e envio

★ Caixa padrão de exportação com forro à prova de choque

★ Caixa de grupo embalada para evitar arranhões

★ Etiqueta clara: modelo, corrente, pólos, quantidade, certificação

★ Adequado para transporte marítimo, aéreo e terrestre

★ Suporte para embalagens OEM, logotipo e etiqueta personalizados

Casos de sucesso de clientes

CDADA MCB DPN 6KA foi exportado para mais de 50 países e regiões:

★ Fornecimento a granel de longo prazo para distribuidores europeus e asiáticos

★ Projetos de renovação de circuitos domésticos no Oriente Médio e na África

★ Cooperação OEM com marcas elétricas internacionais bem conhecidas

★ Apoio à distribuição de energia para incorporadores imobiliários

★ Pedidos estáveis ​​de empreiteiros elétricos e integradores de sistemas

Por que escolher DADA Electric?

★ Mais de 40 anos de experiência profissional em P&D e produção de disjuntores

★ 90% de componentes principais produzidos internamente, controle de qualidade estável

★ Certificação ISO9001, total conformidade com os padrões internacionais

★ Certificações completas: CE, CB, CCC, etc.

★ Grande capacidade de produção, entrega rápida para pedidos em grandes quantidades

★ Suporte técnico profissional e serviço pós-venda

★ Aceite personalização OEM e ODM para atender às demandas do mercado

★ Sistema logístico global, entrega segura e pontual
