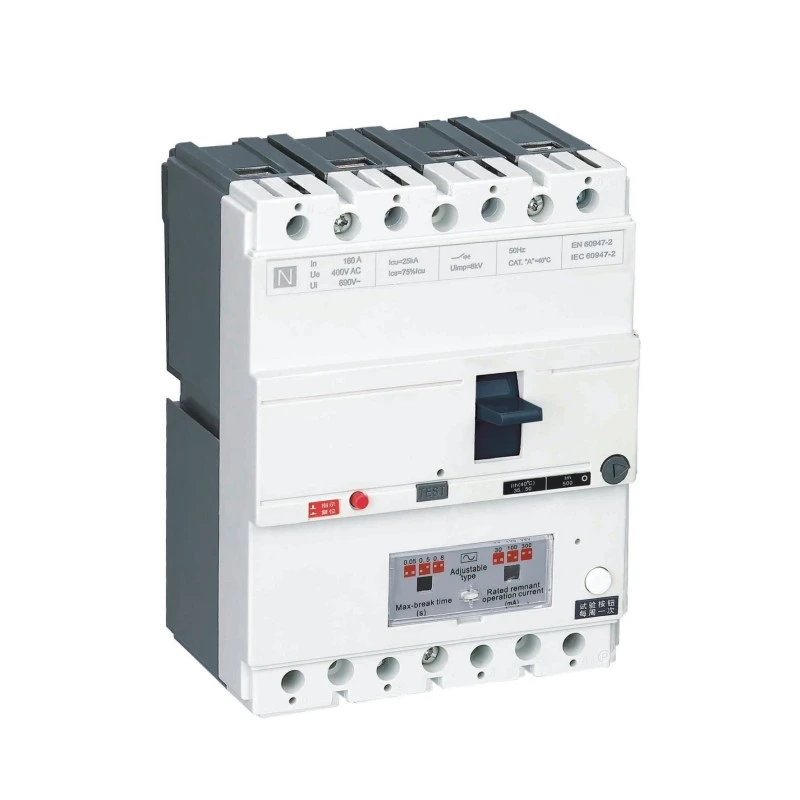

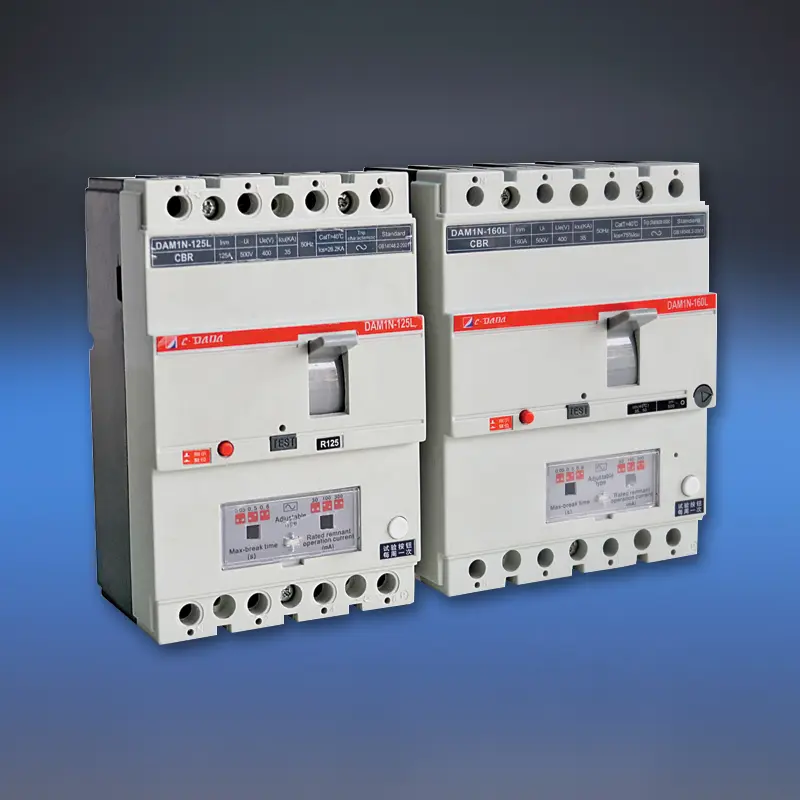

MCCB com proteção contra vazamento

Aumente a segurança elétrica além da proteção contra sobrecarga e curto-circuito com o MCCB da série CDADA DAM1L com proteção contra vazamento, um disjuntor em caixa moldada integrado com funcionalidade de corrente residual integrada (RCD/ELCB). Projetado pelo fabricante profissional Shanghai DADA Electric CO., LTD de acordo com os padrões internacionais, este MCCB 4P de vazamento combina distribuição de energia de alto desempenho com detecção de falta à terra que salva vidas e incêndios.

Classificado de 10A a 500A a 400V/415V, oferece corrente operacional residual ajustável (30mA–1000mA) e retardo de tempo opcional – permitindo proteção personalizada para segurança pessoal (≤30mA) ou prevenção de incêndio (100mA–500mA+). Com componentes eletrônicos multifásicos, ele permanece operacional mesmo se uma fase falhar ou a tensão cair para 50 V, garantindo confiabilidade incomparável em infraestruturas críticas, como túneis, arranha-céus, centros de transporte e plantas industriais.

Especificações principais

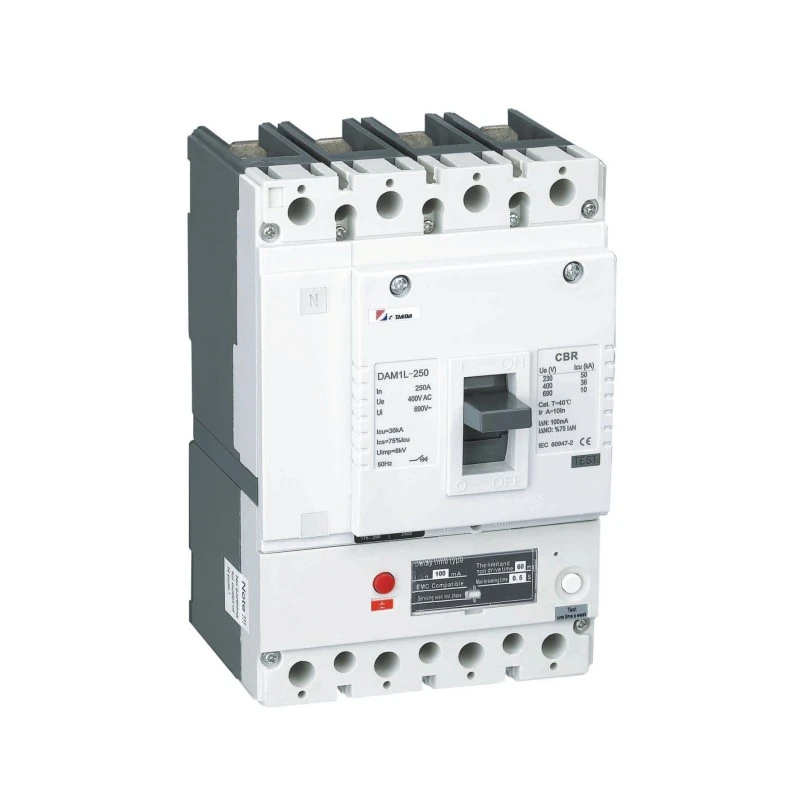

Modelo: Série DAM1L – MCCB de fuga à terra (MCCB tipo CBR)

Pólos: 4P (padrão; 3P disponível mediante solicitação)

Corrente nominal (entrada): 10A – 500A

Tensão nominal: 400V / 415V CA, 50Hz

Tensão de isolamento (Ui): 400V (≤160A), 690V (>250A)

Configurações de corrente residual (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Ajustabilidade: Ajuste no local de I△n e tempo de viagem (instantâneo ou atrasado)

Tipos de Capacidade de Quebra:

Tipo B: Básico (Inm <100A)

Tipo S: Padrão

Tipo H: Alta quebra (>160A)

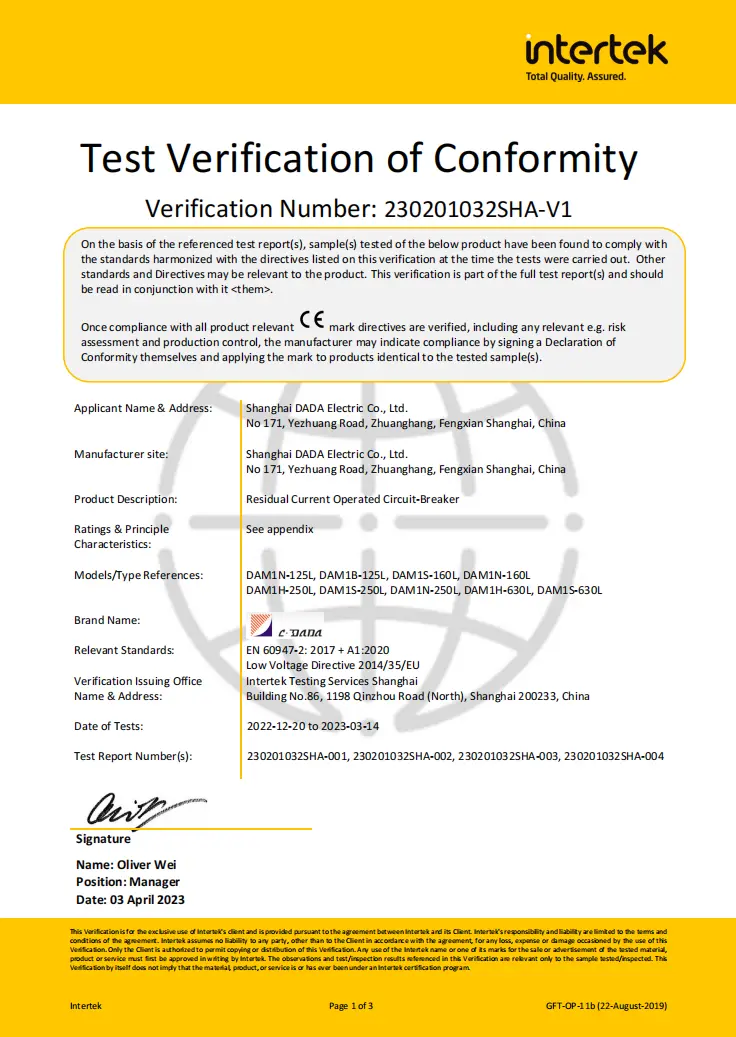

Certificações: CE, CB, SEMKO

Principais recursos:

★ Circuito RCD com alimentação multifásica → funciona até 50V

★ Contatos principais e de arco separados

★ Botão de teste push-to-trip

★ Configuração magnética ajustável (0,8–1,0×In)

★ Forte capacidade anti-interferência EMI/RFI

★ Gama completa de acessórios: shunt, contatos auxiliares/alarme, manopla rotativa

Ficha técnica

Disjuntores de fuga à terra (ELCB)

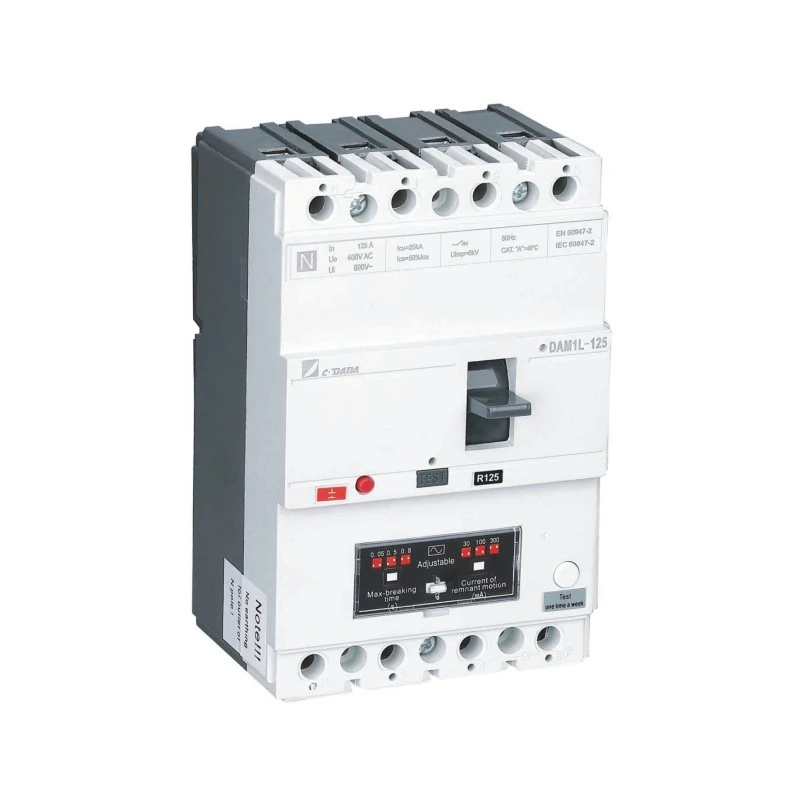

Modelo			DAM1-125L			DAM1-160L
Quebrando Código de Capacidade			B	N	S	B	N	S
Corrente nominal do tamanho do quadro - Inm (A)			125A			160A
Corrente nominal de entrada (40,50 ou 55 ℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
UI (V)			690 V			690 V
Ué (V)			400V			400/415V
Número de Pólo			4P			4P
UTI (KA)			25	35	50	25	35	50
ICs(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(pico)/cos ф (KA)			40/0,3	73,5/0,25	105/0,25	41/0,3	73,5/0,25	110/0,25
(Eu△m)KA/cosф			9/0,5			19/0,5
Limite de corrente residual (mA)			100-300-500			100-300-500
Atraso de tempo (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Propriedade Dielétrica (V)			2500			3000
distância de lonização (mm)			≤30/0			≤30/0
Resistência	Ciclos totais		8000			8000
	Vida Elétrica		1000			1000
	Vida Mecânica		7000			7000
Categoria (EN 60947-2/IEC 60947-2)	Circuito principal		A/0			A/0
	Circuito auxiliar		AC-15			AC-15
Liberação de subtensão			√			√
Liberação de derivação			√			√
Contato Auxiliar			√			√
Contato de alarme			√			√
Contato Auxiliar e Contato de Alarme			√			√
Lidar com mecanismo de operação			√			√
Mecanismo de Operação Elétrica			√			√
Tampa do terminal			√			√
Separador de fases			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	Hum)	3P	-			-
		4P	70			70
Peso	Versão fixa 3P/4P		-			-
	Versão plug-in 3P/4P		-			-
	Desenhe a versão 3P/4P		-			-

Por que escolher CDADA MCCB com proteção contra vazamento?

★ Verdadeira Segurança Integrada

Ao contrário dos módulos RCD complementares, o DAM1L possui proteção contra vazamentos integrada e calibrada de fábrica - garantindo coordenação perfeita e eliminando problemas de compatibilidade.

★ Alimentação multifásica para circuito RCD

Os primeiros RCDs falharam se uma fase fosse perdida. O projeto do CDADA utiliza todas as fases para alimentar os componentes eletrônicos de proteção, de modo que ele continua funcionando mesmo durante perda de fase ou subtensão severa.

★ Metas de proteção dupla em um dispositivo

◆ 30mA: Atende aos requisitos IEC para proteção pessoal contra choques

◆ 100mA–1000mA: Evita incêndios de degradação do isolamento causados ​​por falhas de aterramento pequenas e persistentes

★ Ajustável em campo para condições do mundo real

Ajuste a sensibilidade e o atraso de tempo para evitar tropeços incômodos em ambientes úmidos (por exemplo, lavagens de carros, fazendas), mantendo a segurança.

★ Confiabilidade de nível industrial

A alta capacidade de interrupção (tipo H), a separação robusta do arco e a proteção do terminal IP20+ tornam-no adequado para ambientes comerciais e industriais severos.

★ Conformidade Global, Valor Local

Certificado para a Europa (CE/CB), países nórdicos (SEMKO) — ideal para projetos de exportação — com preços competitivos de um fabricante chinês confiável.

★ Nossa fábrica é certificada pelo Sistema de Gestão de Qualidade ISO9001:2015.

Aplicações Típicas

Arranha-céus Residencial: Entrada principal ou painéis de piso (300mA para redução do risco de incêndio)

Túneis e metrôs: infraestrutura crítica que exige detecção de vazamento à prova de falhas

Hospitais e escolas: proteção de 30mA em áreas úmidas (laboratórios, banheiros)

Plantas Industriais: Alimentadores de motores com monitoramento de falta à terra

Canteiros de obras: Distribuição temporária de energia com proteção de pessoal

Perguntas frequentes

Q1: Qual é a diferença entre um MCCB padrão e um MCCB com proteção contra vazamento?

A1: Um MCCB padrão protege apenas contra sobrecarga e curto-circuitos. O DAM1L adiciona detecção de corrente residual (vazamento à terra) – disparando quando a corrente vaza para o terra (por exemplo, através de uma pessoa ou isolamento danificado), evitando choque elétrico ou incêndio.

P2: Posso usar um RCD MCCB 100A para proteção pessoal?

A2: Somente se definido para 30mA. A corrente nominal (100A) define a capacidade de carga; o ajuste residual (I△n) define a função de segurança. Para proteção contra choque, I△n deve ser ≤30mA, independentemente de In.

Q3: Por que o circuito RCD precisa de energia multifásica?

A3: Se alimentado por apenas uma fase, uma falha monofásica desabilitaria a proteção contra vazamento. O design multifásico do CDADA garante que o RCD permaneça ativo mesmo durante perda de fase ou baixa tensão (até 50 V) – fundamental para a continuidade da segurança.

Q4: O MCCB de vazamento 4P é adequado para sistemas TT ou TN-S?

A4: Sim – foi projetado para sistemas TT, TN-S e TI. O design 4P quebra todas as fases e neutro, essencial para sistemas TT onde o neutro não é aterrado de forma confiável a montante.

Q5: Por que escolher CDADA em vez de combinações modulares de RCD + MCCB?

A5: CDADA DAM1L oferece:

● Tamanho menor (integrado versus dois dispositivos)

● Coordenação garantida (sem risco de incompatibilidade)

● Menor custo e complexidade de fiação

● Maior confiabilidade (unidade selada única)

● O ajuste no local não é possível com RCDs de sensibilidade fixa
