Disjuntor tipo CA com operação em corrente residual

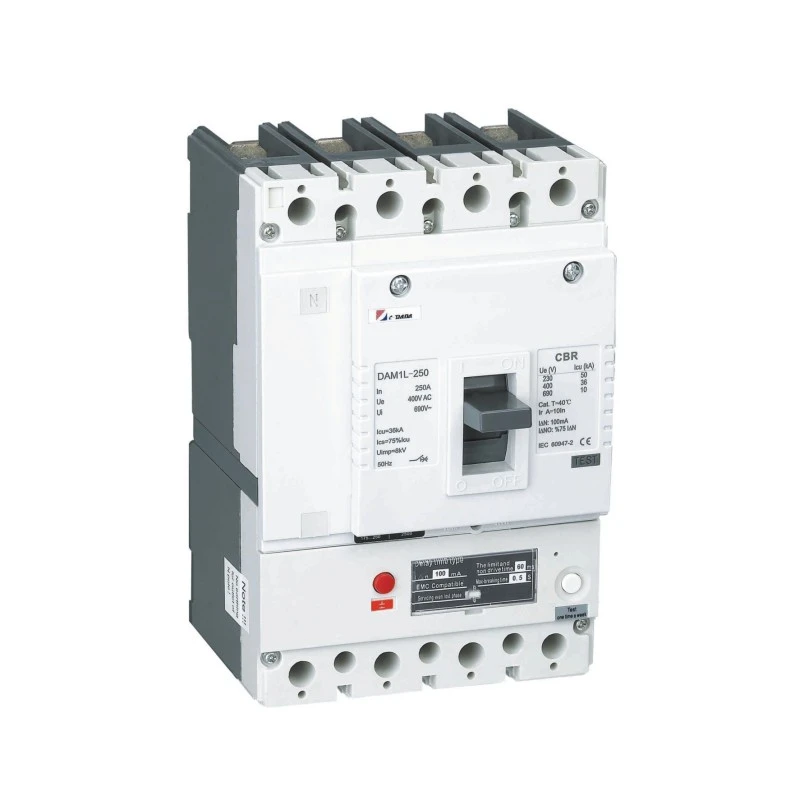

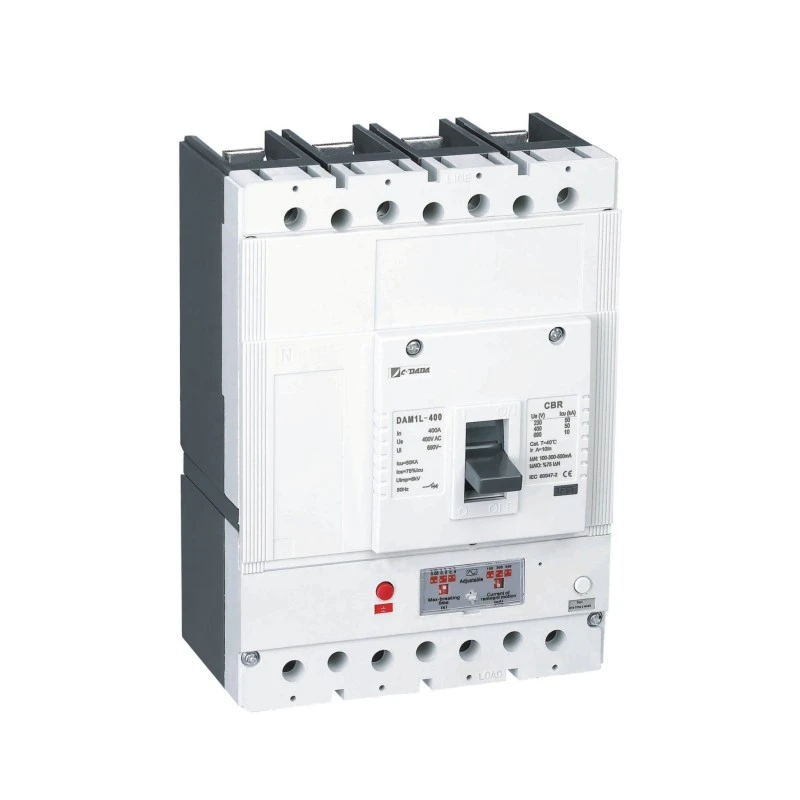

Atenda aos padrões de segurança globais com o disjuntor tipo CA CDADA DAM1L com operação em corrente residual, um MCCB de fuga à terra de alta integridade projetado pela Shanghai DADA Electric CO., LTD. para proteção confiável somente contra faltas à terra CA senoidais (conforme IEC 60755).

Projetado como um disjuntor em caixa moldada 4P classificado de 10A a 500A a 400V/415V, ele integra proteção contra sobrecarga, curto-circuito e corrente residual em uma unidade compacta. Certificado pela CE, CB e SEMKO, o DAM1L é ideal para aplicações onde a detecção pura de vazamento de CA é suficiente, como fiação residencial padrão, circuitos de iluminação ou cargas de motores sem acionamentos eletrônicos.

Com I△n ajustável (30mA–1000mA), eletrônica alimentada multifásica (operacional até 50V) e separação de arco robusta, ele oferece desempenho à prova de falhas em edifícios, túneis e infraestrutura, ao mesmo tempo em que cumpre rigorosamente os requisitos de RCD do tipo CA.

Especificações principais

Principais recursos:

★ Circuito RCD com alimentação multifásica → funciona a ≥50V

★ Botão apertar para testar

★ Contatos principais e de arco separados

★ Disparo magnético ajustável (0,8–1,0×In)

★ Forte imunidade EMI

★ Suporte completo para acessórios (shunt trip, contatos auxiliares, manopla rotativa)

Por que escolher CDADA AC TIPO CBR?

★ Conformidade verdadeira com o tipo AC

Ao contrário dos dispositivos “universais” do tipo A, o CBR tipo CA do CDADA é otimizado apenas para vazamento CA senoidal - oferecendo maior eficiência de custos onde cargas eletrônicas (por exemplo, VFDs, SMPS) estão ausentes.

★ Projeto de energia à prova de falhas

A eletrônica RCD retira energia de todas as fases, garantindo a operação mesmo durante perdas monofásicas ou subtensão severa – uma vantagem crítica sobre os concorrentes alimentados por monofásicos.

★ Funções duplas de segurança

● 30mA: Atende IEC para proteção pessoal contra choques

● 100mA–1000mA: Evita incêndios por falha de isolamento em cabos e caixas de junção

★ Proteção ajustável em campo

Ajuste a sensibilidade e o atraso de tempo para corresponder às condições de instalação, evitando disparos incômodos e mantendo a conformidade com o código.

★ Integração de nível industrial

Combina MCCB e RCD em uma unidade selada – economizando espaço, reduzindo erros de fiação e garantindo coordenação perfeita.

★ Aceito globalmente

Com CE, CB e SEMKO, está aprovado para utilização em toda a Europa, Médio Oriente, África e Ásia – ideal para fabricantes de painéis orientados para a exportação.

★ Nossos produtos foram fornecidos para projetos de redes elétricas, plantas industriais, edifícios comerciais e projetos de infraestrutura em muitos países.

★ Investimos continuamente em P&D, monitoramos padrões globais e tendências de mercado e colaboramos com especialistas do setor para atualizar nosso portfólio de produtos.

Aplicações Típicas

Edifícios residenciais: Painéis principais ou subcircuitos (iluminação, tomadas) sem eletrônica

Iluminação Comercial: Circuitos de teto de escritório, luzes de corredor

Cargas de motor tradicionais: bombas, ventiladores, compressores (não acionados por VFD)

Infraestrutura: Iluminação de túneis, armários de rua, casas de máquinas de elevadores

Projetos sensíveis ao custo: onde os RCDs tipo A são desnecessários e superespecificados

Perguntas frequentes

Q1: O que significa “AC TYPE” para um dispositivo de corrente residual?

A1: CBRs TIPO CA respondem apenas a correntes residuais alternadas senoidais suaves (por exemplo, de isolamento danificado em aquecedores ou motores). Eles não detectam DC pulsante de componentes eletrônicos, como carregadores de telefone ou drivers de LED. Use o tipo A se tais cargas estiverem presentes.

Q2: Posso usar este AC CBR 63A para um circuito de tomada doméstica?

A2: Somente se o circuito não possuir dispositivos eletrônicos (por exemplo, cargas resistivas puras, como lâmpadas incandescentes ou chaleiras antigas). Para casas modernas com TVs, laptops ou luzes LED, escolha um RCD tipo A.

Q3: Por que eu escolheria o tipo AC em vez do tipo A?

A3: Menor custo e maior imunidade a falsos disparos em ambientes puramente CA. Se o seu sistema não tiver retificadores, inversores ou fontes de alimentação comutadas, o tipo CA é suficiente e mais econômico.

Q4: Funciona se uma fase falhar?

A4: Sim! O circuito RCD é alimentado por fonte multifásica, portanto permanece ativo mesmo durante perda de fase ou queda de tensão para 50 V – garantindo proteção contínua contra vazamento.

Q5: Por que escolher CDADA para disjuntor tipo CA com operação em corrente residual?

A5: CDADA oferece:

● Design de tipo CA em conformidade com a norma IEC 60755

● MCCB + RCD integrados em uma unidade (sem problemas de compatibilidade)

● Eletrônica alimentada multifásica para confiabilidade

● Ajuste no local de I△n e atraso de tempo

● Certificações globais (CE/CB/SEMKO) com preços compatíveis com OEM
