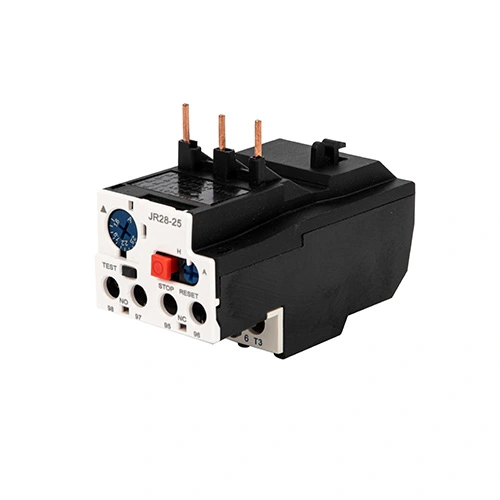

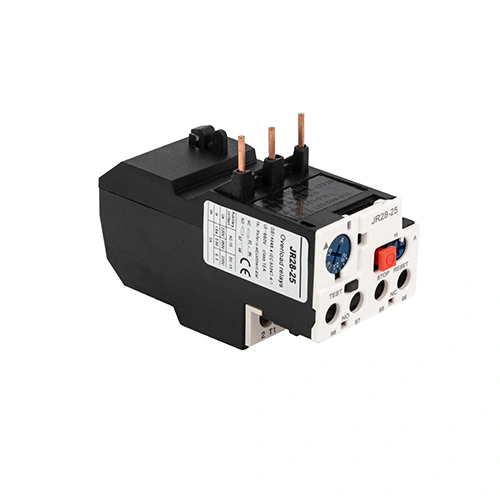

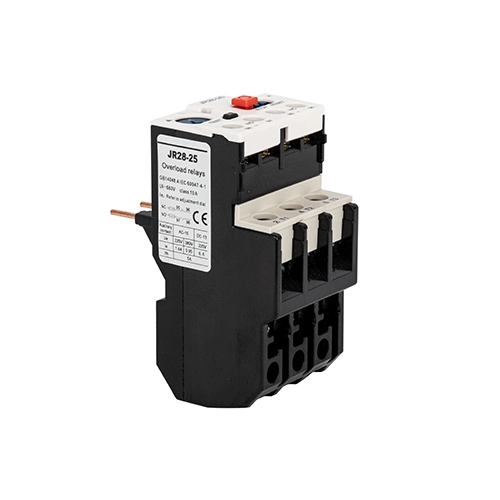

Relé de sobrecarga térmica JR28

Proteja seus motores com o relé de sobrecarga térmica JR28, uma solução de proteção robusta e inteligente desenvolvida pela CDADA, um fabricante confiável na China. Projetado para integração perfeita com contatores CDADA série D (D9 a D150), o relé JR28 fornece defesa abrangente contra:

● Sobrecargas

● Falha de fase (perda de uma fase)

● Tempos de partida do motor excessivamente longos

● Parada prolongada do rotor

Com uma ampla faixa de corrente ajustável de 0,1 A a 140 A, a série JR28 cobre aplicações desde pequenos ventiladores até grandes bombas e compressores industriais. Possui um botão de teste para verificação do circuito de controle, um indicador de desarme claro, seleção de reinicialização manual ou automática e uma tampa selável para evitar ajustes não autorizados. Construído com base em tecnologia térmica bimetálica comprovada e em conformidade com a norma IEC 60947-4-1, o CDADA JR28 garante proteção do motor confiável e de fácil manutenção em ambientes exigentes em todo o mundo.

Especificações principais

Série: Relé de sobrecarga térmica JR28

Marca: CDADA | Fabricante: Xangai DADA Electric CO., LTD

Compatibilidade: Projetado para contatores D9, D12, D18… até D150 (série LC1-D/F)

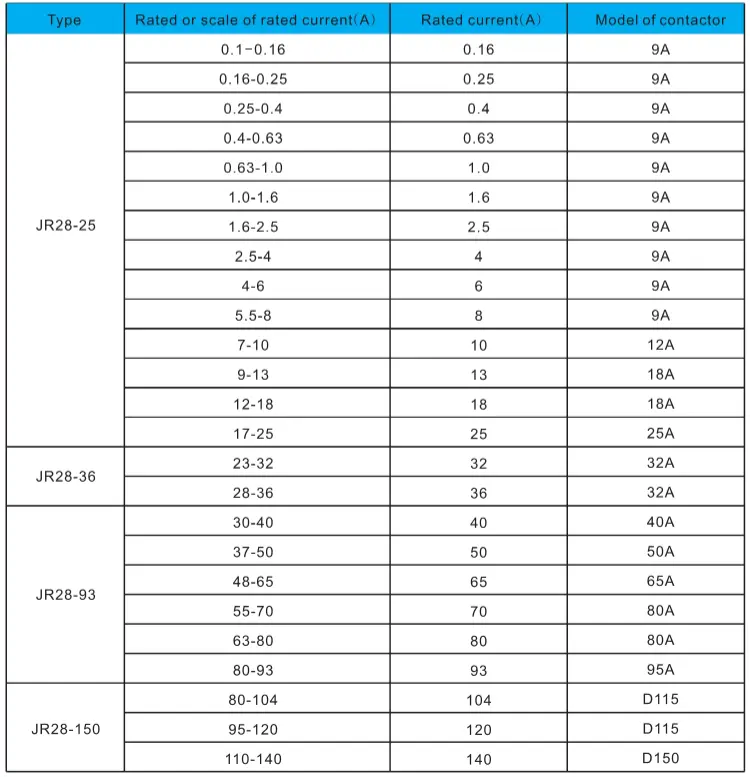

Faixa de corrente nominal: 0,1A – 140A (vários modelos: JR28-25, JR28-36, JR28-93, JR28-150, etc.)

Pólos: 3 pólos (monitora todas as fases em busca de desequilíbrio)

Funções de proteção:

★ Sobrecarga térmica

★ Detecção de falha de fase

★ Monitoramento de tempo de início longo

★ Proteção contra travamento do rotor

Modo de reinicialização: Manual ou Automático (via chave seletora)

Botão de teste: Simula desarme – ativa contatos auxiliares NA e NC

Botão Parar: Abre apenas o contato NC (para sinalização de emergência)

Indicador de viagem: bandeira visual mostra o status de viagem

Bloqueio de configuração: A tampa pode ser selada para operação à prova de violação

Contatos Auxiliares: Padrão 1NA + 1NC (para alarmes, realimentação de PLC ou intertravamentos)

Montagem: Design de encaixe diretamente em contatores CDADA compatíveis

Certificação: Em conformidade com IEC/EN 60947-4-1 (documentação CE disponível)

Por que escolher o relé de sobrecarga térmica CDADA JR28?

★  Ampla cobertura atual

De 0,1 A a 140 A — suporta tudo, desde motores HP fracionários até drives industriais de 110 kW+.

★ Compatibilidade total com contatores da série D

Projetado para caber em D9 a D150 - garante perfeita coordenação mecânica e térmica.

★ Recursos avançados de diagnóstico

★ O botão TEST verifica a fiação de controle sem interrupção de energia

★ O botão STOP permite sinalização externa

★ O indicador de viagem acelera a solução de problemas

★ Confiabilidade de nível industrial

Mecanismo térmico bimetálico verdadeiro (não eletrônico) — imune a EMI, picos de tensão e falhas de software.

★ Pronto para segurança e conformidade

A tampa selável atende aos requisitos ISO, CE e de auditoria de fábrica para configurações bloqueadas.

★ Proteção econômica

Evita a queima do motor, reduz o tempo de inatividade e prolonga a vida útil do equipamento – ideal para OEMs e integradores de sistemas.

★ Os detalhes da embalagem variam de acordo com o produto. Fornecemos essas informações em nossas cotações e listas de embalagem. As caixas de exportação padrão são projetadas para paletização e carregamento de contêineres ideais.

Aplicações Típicas

★ Conjuntos de partida de motor: emparelhados com contatores para bombas, ventiladores, transportadores

★ Sistemas HVAC: Chillers, torres de resfriamento, manipuladores de ar

★ Água e Águas Residuais: Bombas submersíveis e centrífugas

★ Fabricação: Misturadores, extrusoras, linhas de embalagem

★ Mineração e Construção: Trituradores, guinchos, ventiladores

Perguntas frequentes

Q1: Qual é a diferença entre as séries JR28 e LRD?

A1: Ambos são relés de sobrecarga térmica da CDADA. A série JR28 suporta correntes mais altas (até 140A) e é projetada para contatores maiores (até D150), enquanto o LRD normalmente cobre faixas mais baixas (até ~104A). Funcionalmente, eles oferecem proteção semelhante, mas o JR28 é ​​otimizado para uso industrial pesado.

P2: Posso usar o relé de sobrecarga térmica JR28 com contatores não CDADA?

A2: Embora seja possível em alguns casos, o desempenho ideal e o suporte de garantia exigem o emparelhamento com contatores CDADA série D (D9–D150). Ajuste mecânico, dissipação de calor e curvas de coordenação são validados como um sistema.

Q3: Como funciona a proteção contra falha de fase no JR28?

A3: Se uma fase for perdida, os dois condutores restantes carregam corrente desequilibrada, causando aquecimento assimétrico nas tiras bimetálicas. O JR28 detecta esse desequilíbrio e desarma mais rápido do que sob sobrecarga normal, evitando danos ao enrolamento do motor.

Q4: A reinicialização manual é mais segura do que a reinicialização automática?

A4: Sim – para sistemas críticos. A reinicialização manual força o operador a inspecionar e eliminar a falha antes de reiniciar. A reinicialização automática é adequada para equipamentos autônomos ou remotos onde a continuidade é priorizada (por exemplo, bombas de resfriamento).

Q5: Por que escolher CDADA JR28 em vez de marcas globais?

A5: CDADA oferece:

● Mecanismo diferencial térmico verdadeiro com alta precisão

● Total compatibilidade com contatores D9–D150 — confiabilidade plug-and-play

● Funções de teste, parada, reinicialização e vedação em uma unidade compacta

● Preços competitivos com qualidade compatível com CE

● Suporte técnico rápido e documentação em inglês para clientes globais
