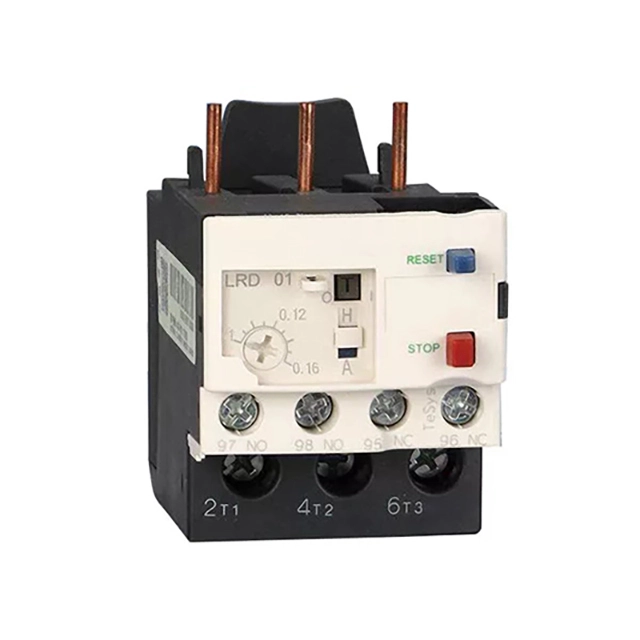

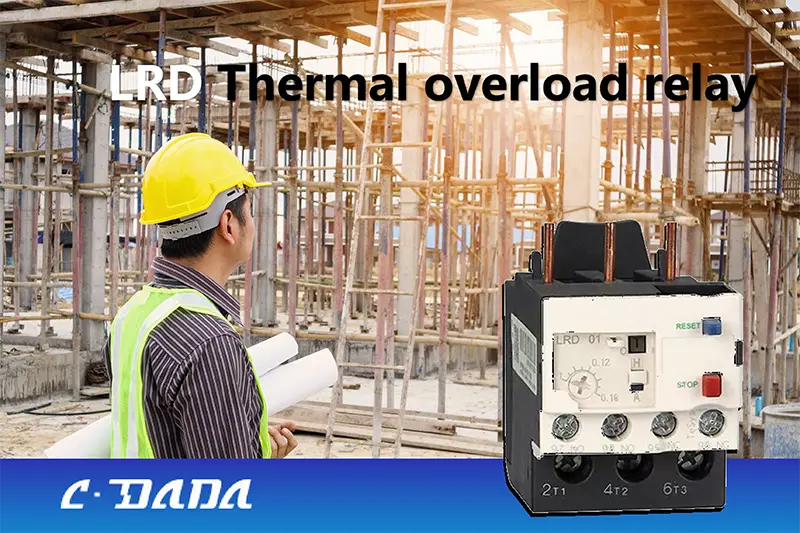

Relé de sobrecarga térmica LRD

Proteja seus motores contra danos dispendiosos com o relé de sobrecarga térmica CDADA LRD. Somos um fornecedor profissional que pode oferecer produtos para proteção confiável e inteligente de motores em aplicações industriais e comerciais. Projetado para funcionar perfeitamente com contatores CDADA série D (D09–D95), o relé LRD fornece defesa abrangente contra:

● Sobrecargas

● Falha de fase (perda de fase)

● Tempos de início excessivamente longos

● Parada prolongada do rotor

Com uma faixa de corrente ajustável de 0,1 A a 104 A, opções de reinicialização manual ou automática e um botão de teste integrado para verificação de circuito e simulação de disparo, a série LRD garante segurança e facilidade de manutenção. O indicador de desarme oferece um status visual claro, enquanto a tampa selada evita alterações não autorizadas nas configurações – ideal para ambientes severos ou regulamentados. Certificado para uso global e compatível com contatores padrão montados em trilho DIN, o relé térmico LRD da CDADA é a escolha inteligente para conjuntos completos de partida de motor.

Especificações principais

Série: Relé de sobrecarga térmica LRD

Marca: CDADA | Fabricante: Xangai DADA Electric CO., LTD

Compatibilidade: Pares com contatores D09–D95 (série LC1-D)

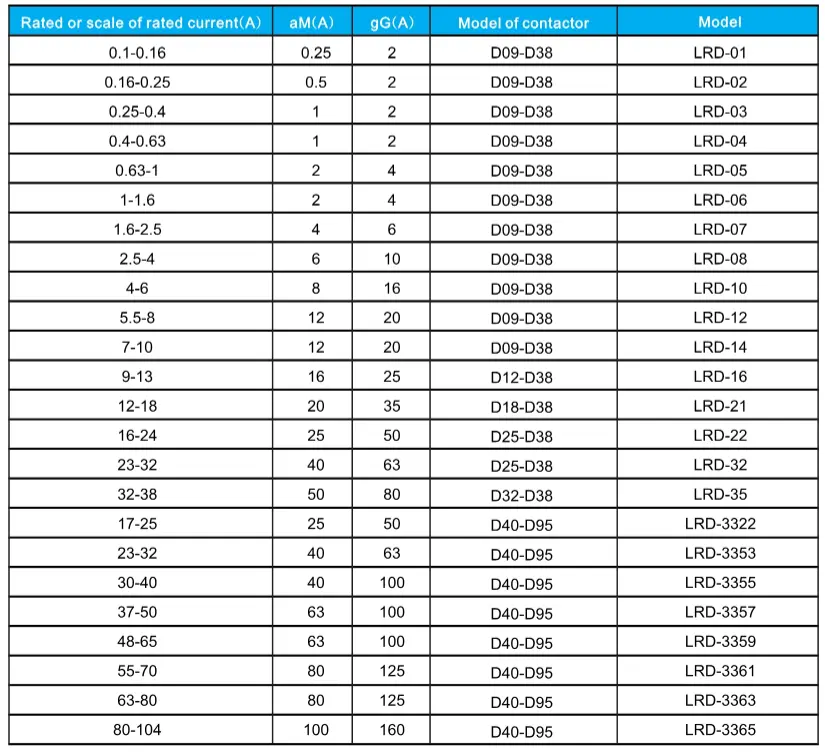

Faixa de corrente nominal: 0,1A – 104A (vários modelos disponíveis)

Pólos: 3 pólos (monitora todas as fases em busca de desequilíbrio)

Funções de proteção:

★ Sobrecarga térmica

★ Detecção de falha de fase

★ Monitoramento de tempo de início longo

★ Proteção contra travamento do rotor

Modo de reinicialização: Manual ou Automático (chave seletora)

Botão de teste: Simula desarme – ativa contatos auxiliares NA e NC

Botão Parar: Abre apenas o contato NC (para sinalização de parada de emergência)

Indicador de viagem: A bandeira visual mostra o estado desarmado

Bloqueio de configuração: A tampa pode ser selada para evitar adulteração

Contatos Auxiliares: Padrão 1NA + 1NC (para alarme, PLC ou circuitos de intertravamento)

Montagem: Montagem direta em contatores CDADA compatíveis (design de encaixe)

Certificação: Compatível com IEC 60947-4-1 (documentação CE disponível)

Por que escolher o relé de sobrecarga térmica CDADA LRD?

★  Proteção completa do motor

Vai além da sobrecarga básica – detecta perda de fase, partidas longas e travamentos que podem destruir motores silenciosamente.

★ Integração perfeita do contator

O design de encaixe se ajusta perfeitamente aos contatores CDADA D09–D95 - sem necessidade de suportes ou adaptadores.

★ Recursos de fácil manutenção

★ O botão TEST verifica o circuito de controle sem desligar e ligar a energia

★ O indicador de viagem claro acelera a solução de problemas

★ A tampa selável atende aos requisitos de auditoria de segurança

★  Operação flexível

Escolha reinicialização manual (para sistemas críticos para a segurança) ou reinicialização automática (para equipamentos não supervisionados).

★ Compatibilidade Global

A ampla faixa de corrente abrange desde pequenas bombas até grandes motores industriais – ideal para OEMs que exportam para todo o mundo.

★ Segurança econômica

Evita o desgaste do motor, reduz o tempo de inatividade e evita reparos dispendiosos – ROI em semanas.

★ Solicitamos ativamente feedback dos clientes e do mercado, realizamos auditorias internas regulares, investimos na formação do pessoal e em novas tecnologias, e comparamos as melhores práticas da indústria.

★ Nossos preços são competitivos. Nós nos posicionamos não como os mais baratos, mas como os que oferecem o melhor valor – qualidade superior, certificação completa e forte suporte de serviço em comparação com muitos fabricantes menores.

Aplicações Típicas

Conjuntos de partida de motor: emparelhados com contatores para bombas, ventiladores, compressores

Sistemas transportadores: protege contra travamentos induzidos por congestionamentos

Unidades HVAC: protege chillers e sopradores contra desequilíbrios de fase

Máquinas Agrícolas: Bombas de irrigação em áreas rurais com redes instáveis

Painéis de controle OEM: compactos, confiáveis ​​e fáceis de conectar

Perguntas frequentes (FAQ)

Q1: Qual é a diferença entre um relé de sobrecarga térmica e um MPCB?

A1:

● MPCB (por exemplo, GV2/GV3): Combina curto-circuito + sobrecarga + isolamento em um dispositivo.

● Relé térmico (LRD): Fornece apenas proteção contra sobrecarga e perda de fase – deve ser usado com um contator e fusível/MCB para proteção total.

→ O LRD é mais preciso para falhas específicas do motor e geralmente tem custo mais baixo em grandes instalações.

P2: Posso usar LRD com contatores não CDADA?

A2: O LRD é otimizado para CDADA série D (D09–D95). Embora o ajuste mecânico possa variar, recomendamos o uso de pares contator-relé CDADA para desempenho garantido e suporte de garantia.

Q3: Como funciona a proteção contra falha de fase?

A3: Se uma fase for perdida, as duas fases restantes consomem corrente mais alta, causando aquecimento desigual nas tiras bimetálicas. O LRD detecta esse desequilíbrio e desarma em segundos, evitando danos à fase única.

Q4: Qual é a finalidade do botão “Parar” versus o botão “Reiniciar”?

A4:

● Botão Parar: Abre temporariamente o contato NF (por exemplo, para sinalização de emergência) – não reinicia o relé.

● Botão Reset: Retorna o relé ao estado pronto após um desarme (funciona somente quando a falha é eliminada).

Q5: Por que escolher CDADA LRD em vez de outras marcas?

A5: CDADA oferece:

● Mecanismo diferencial térmico verdadeiro (não imitação eletrônica)

● Total compatibilidade com contatores da série D — plug-and-play

● Configurações seláveis ​​para conformidade (por exemplo, ISO, auditorias de segurança)

● Botões de teste e parada para diagnósticos aprimorados

● Preços competitivos com qualidade compatível com CE
