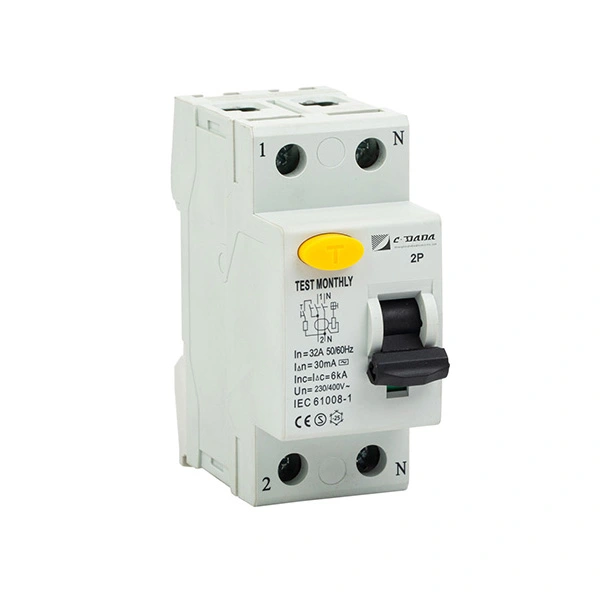

Disjuntor de corrente residual tipo A
Compre o disjuntor de corrente residual CDADA Tipo A da Shanghai DADA Electric, temos mais de 40 anos de experiência, pode ser seu fornecedor. Certificação EN/IEC 61008-1, opções 2P/4P, 16–100A, 30mA/100mA. Detecta vazamento AC + DC pulsante. IP20, montagem em trilho DIN, resistente a surtos. Ideal para residências modernas e painéis comerciais.
Garanta segurança pessoal e contra incêndio abrangente nos ambientes ricos em eletrônicos de hoje com o disjuntor de corrente residual CDADA Tipo A (RCCB), podemos oferecer preço direto da fábrica. Ele vai além da detecção básica de vazamento de CA: ele dispara de forma confiável correntes residuais CA senoidais e CC pulsantes geradas por dispositivos comuns, como carregadores de telefone, drivers de LED, computadores e aparelhos de velocidade variável.

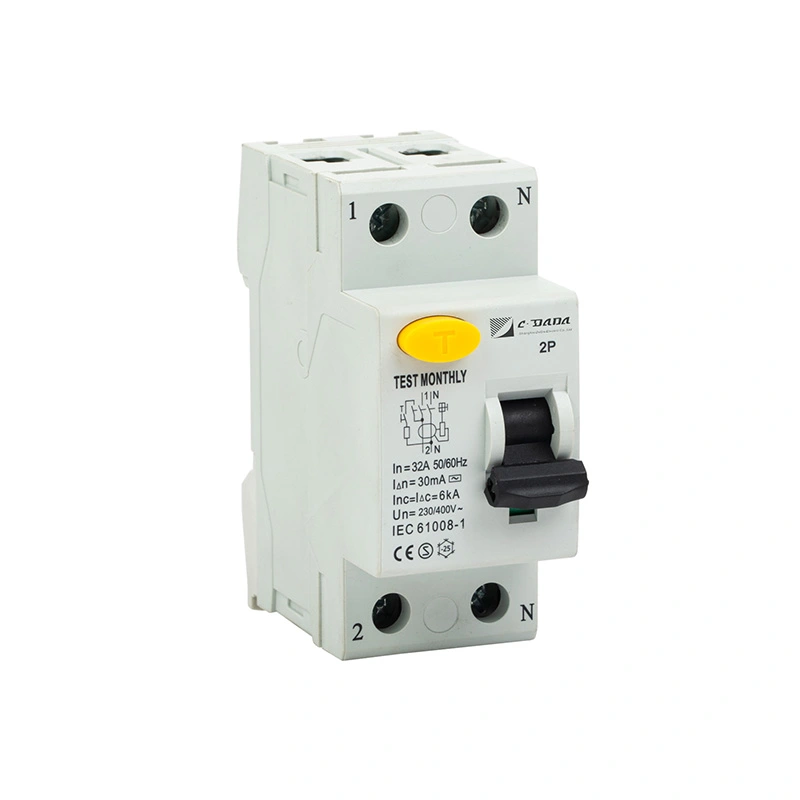

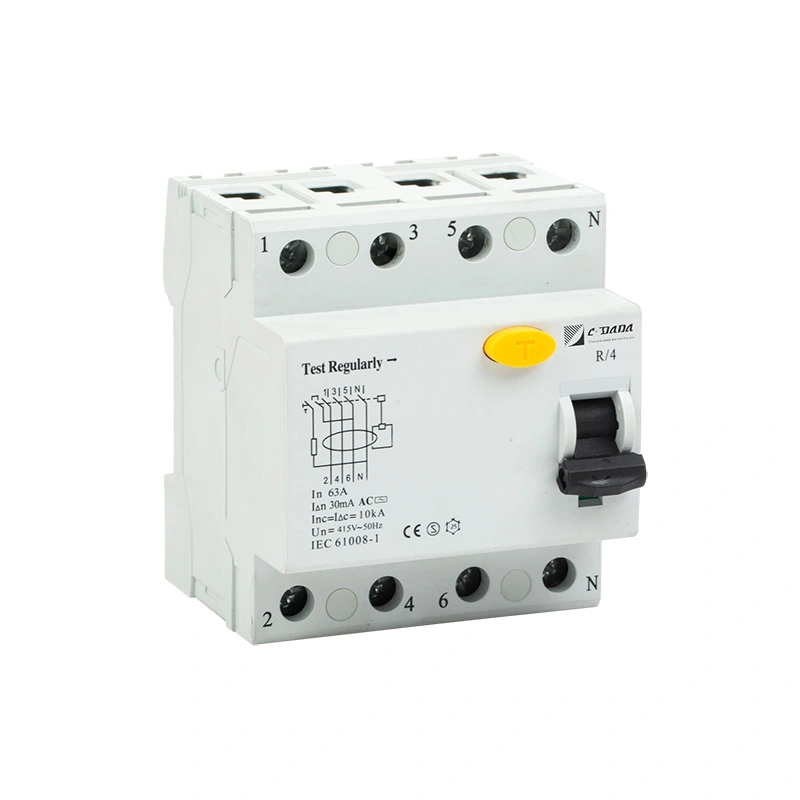

Disponível em configurações 2P (1+N) e 4P (3+N) com correntes nominais de 16A a 100A e sensibilidades de 10mA, 30mA, 100mA ou 300mA, foi projetado para instalações modernas residenciais, de escritórios e comerciais leves.
Com uma classificação condicional de curto-circuito de 6kA, proteção IP20 e opções de terminais duplos (terminal/pino), o RCCB CDADA Tipo A combina segurança, confiabilidade e design fácil de instalar – tudo apoiado pela conformidade global.
Especificações principais
| Tipo de produto: | RCCB tipo A (disjuntor de corrente residual sem proteção contra sobrecorrente) |
| Padrão: | EN/IEC 61008-1 |
| Pólos: | 2P (1+N) ou 4P (3+N) |
| Corrente nominal (In): | 16A, 25A, 32A, 40A, 63A, 80A, 100A |
| Tensão nominal: | 2P: |
| 230 Vca | 4P: |
| 230/400 Vca | Sensibilidades Residuais (I△n): |
| 10mA, 30mA, 100mA, 300mA | Corrente sem disparo: |
| 0,5 × I△n | Tempo de viagem em I△n: |
| ≤ 0,1 segundo | Corrente Condicional de Curto-Circuito (Inc): |
| 6kA | Capacidade de fabricação e quebra (I₄m): |
| 500A (para entrada ≤ 40A) 630A (para entrada ≥ 63A) |
Tensão suportável de impulso (Uimp): |
| 6000V | Temperatura operacional: |
| –25°C a +40°C | Grau de proteção: |
| IP20 | Montagem: |
| Trilho DIN de 35 mm (compatível com EN 60715) | Terminais: |
| Tipo Lug ou Pin, suporta cabos de até 35mm² | Indicador visual: |
| Vermelho = ON (contatos fechados), Verde = OFF (contatos abertos) | Mecanismo de viagem: |
| Liberação eletromagnética – imune a flutuações de tensão |
|
Por que escolher RCCB CDADA Tipo A?
★ Detecta ameaças de vazamento no mundo real
Ao contrário dos dispositivos básicos de tipo CA, o CDADA Tipo A responde tanto a CA quanto a CC pulsante – essencial para a segurança em residências e escritórios repletos de fontes de alimentação comutadas, inversores e carregadores EV.
★ Sem tropeços incômodos
A filtragem avançada garante imunidade a picos de tensão e correntes transitórias inofensivas, garantindo ao mesmo tempo um tempo de disparo <0,1s na sensibilidade nominal.
★ Limpar status visual
O indicador de posição do contato vermelho/verde permite a verificação instantânea do estado do disjuntor – crítico durante manutenção ou verificações de emergência.

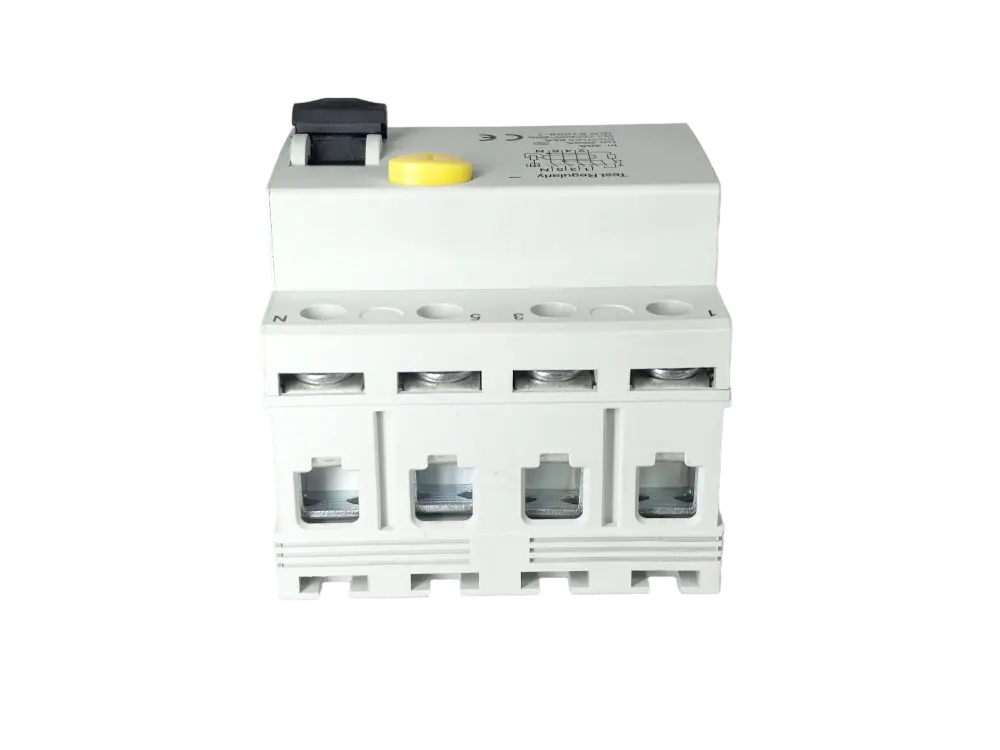

★ Fiação flexível e alta compatibilidade
Suporta terminais lug ou pin e cabos de 35mm², tornando-o compatível com barramentos e condutores flexíveis em painéis modernos.
★ Dois rebites adicionais
maior robustez da carcaça na área de conexão do condutor devido a dois rebites adicionais e placa frontal sólida

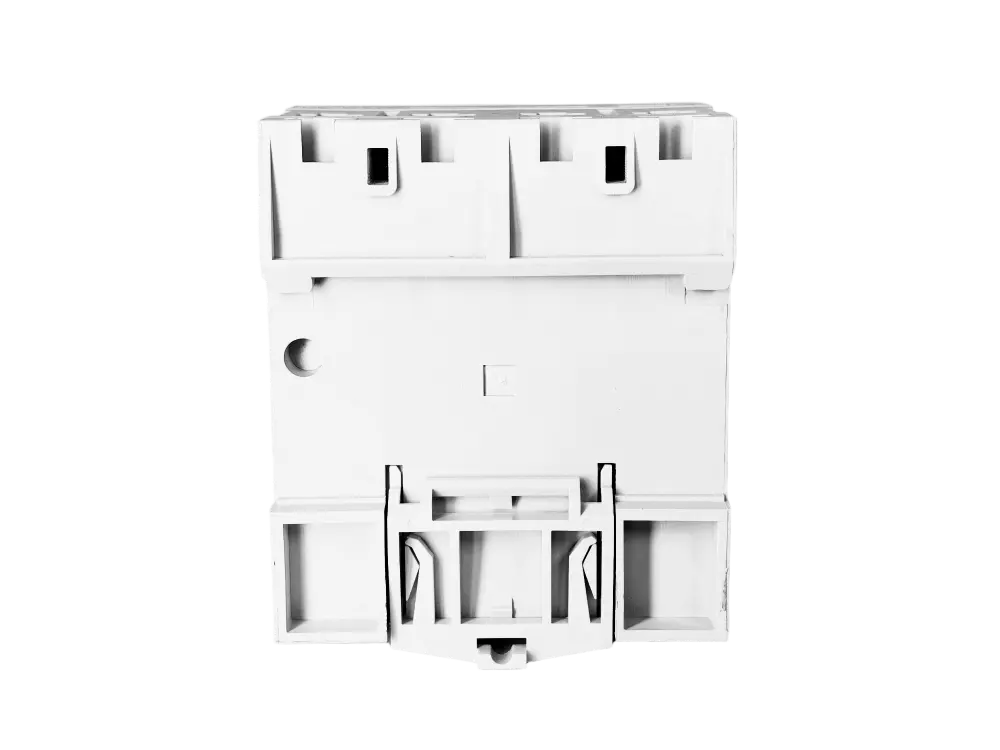

★ braçadeira para trilho DIN
Instalação rápida e confiabilidade adicional de encaixe no trilho DIN devido à trava com travamento duplo
★ Conformidade Global, Valor Local

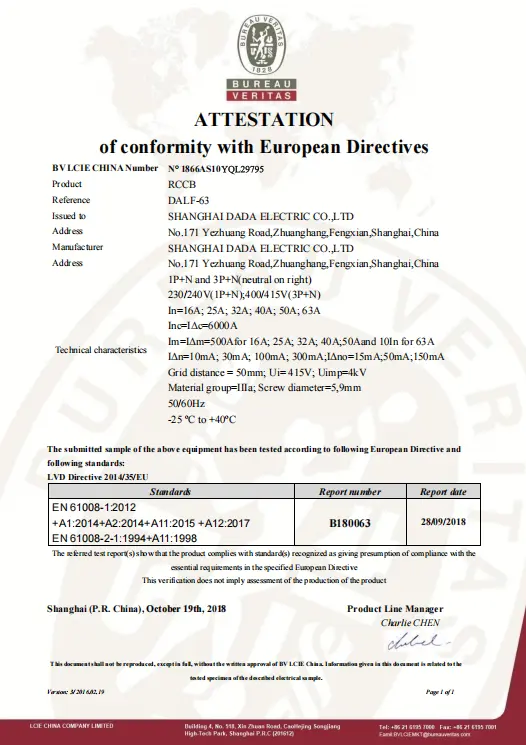

Certificado conforme IEC/EN 61008-1, adequado para os mercados da UE, Oriente Médio, África e Ásia — com preços competitivos de um fabricante chinês confiável.
Aplicações Típicas
Casas modernas: circuitos de tomadas com TVs, laptops, eletrônicos de cozinha
Escritórios: salas de TI, réguas de energia para estações de trabalho
Varejo: sistemas POS, sinalização digital, iluminação LED
Pontos de carregamento EV: Camada de proteção básica (emparelhado com dispositivo de sobrecorrente)
Instalações Renováveis: Inversores solares gerando vazamento CC pulsado
Perguntas frequentes
Q1: Qual é a diferença entre RCDs Tipo A e Tipo AC?
A1: O tipo AC detecta apenas vazamento CA sinusoidal suave. O Tipo A detecta CA e CC pulsante (por exemplo, de retificadores em carregadores de telefone, drivers de LED ou máquinas de lavar). Para qualquer circuito com eletrônica, o Tipo A é exigido pelos códigos elétricos modernos.
P2: Um RCD Tipo A de 30mA é suficiente para proteção pessoal?
A2: Sim. 30mA é o limite padrão para proteção contra choques que salva vidas de acordo com a IEC. O Tipo A do CDADA garante que funcione mesmo que a falha inclua componentes DC – tornando-o mais seguro do que o Tipo AC em cenários do mundo real.
Q3: Este RCCB fornece proteção contra sobrecarga ou curto-circuito?
A3: Não. Este é um RCCB puro (sem proteção de sobrecorrente). Deve ser usado em série com um disjuntor ou fusível para proteção contra sobrecargas e curtos-circuitos.
Q4: Posso usá-lo em um sistema de aterramento TT?
A4: Sim - Os disjuntores de corrente residual tipo A são comumente usados em sistemas TT, especialmente com 100mA ou 300mA para proteção contra incêndio na entrada e 30mA para circuitos finais.
Q5: Por que escolher CDADA em vez de outras marcas Tipo A?
A5: CDADA oferece:
● Verdadeira conformidade com IEC 61008-1 com relatórios de teste
● Opções de terminais duplos (terminal/pino) para fiação flexível
● Status do contato codificado por cores (vermelho/verde)
● Design imune a surtos — sem falsos disparos
● Pronto para OEM: preços em massa, documentação em inglês, amostragem rápida
