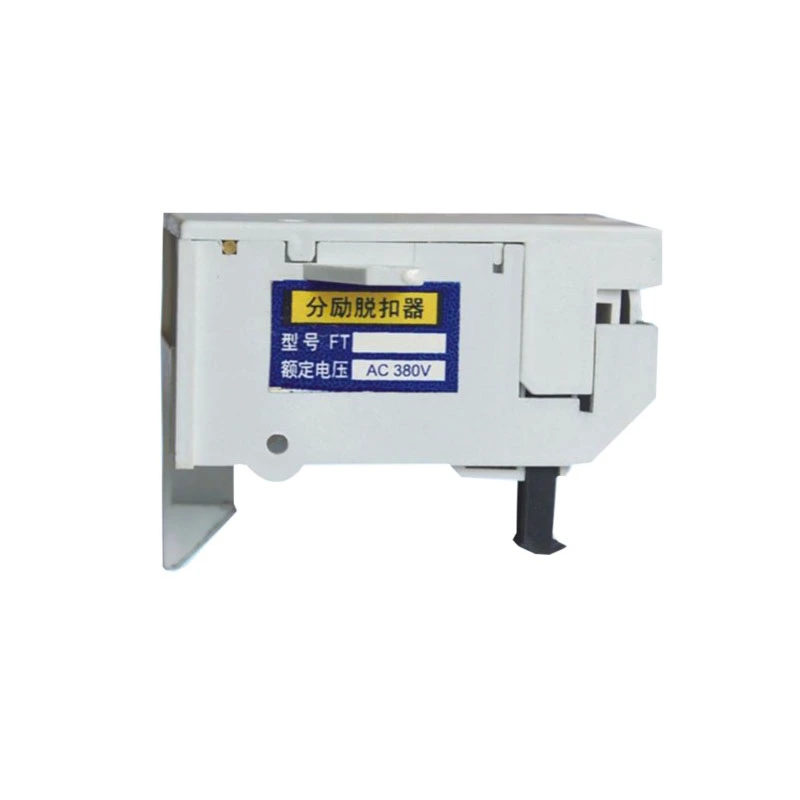

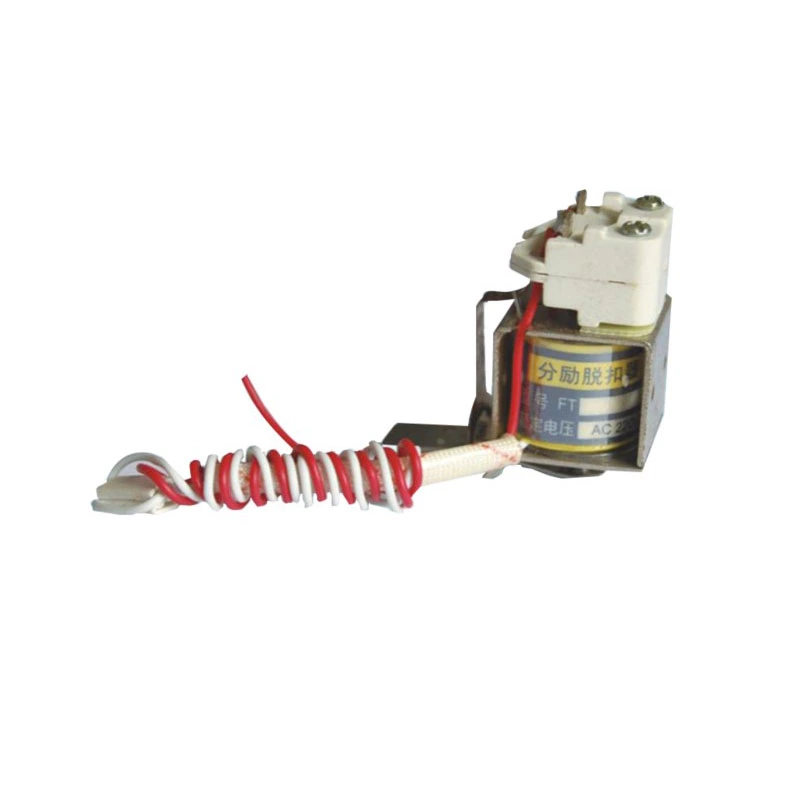

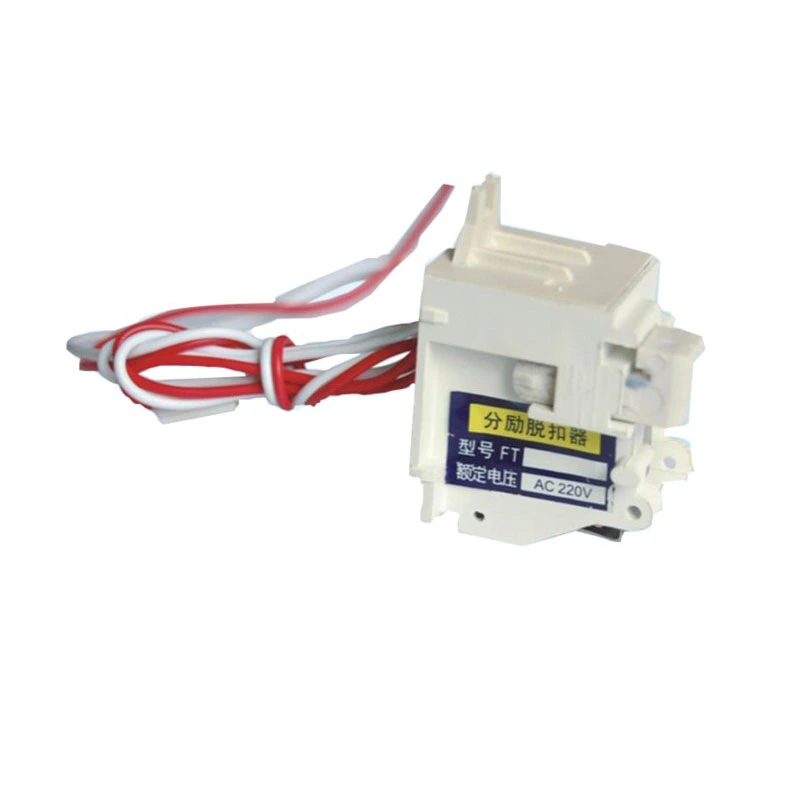

Liberação de derivação MCCB

Xangai DADA Elétrica CO., LTD. é um fabricante confiável na China e possui sua própria marca, CDADA. Compreendemos a importância de ter componentes elétricos confiáveis ​​e eficientes que possam ser controlados remotamente para garantir a segurança e a integridade do sistema. É por isso que desenvolvemos a liberação de derivação CDADA MCCB, projetada especificamente para atender a essas necessidades.

Quer você seja um engenheiro que busca aprimorar os recursos de segurança do seu sistema ou um gerente de compras que busca componentes de alta qualidade, nosso disparador de derivação oferece a confiabilidade e a facilidade de uso que você precisa.

Destaques do produto

★ Finalidade: Operação remota de MCCBs (Disjuntores em Caixa Moldada) para desconexão imediata.

★ Faixa de tensão: Compatível com fontes AC 50Hz 220V/380V e DC 110V/220V.

★ Conveniência Pré-Fiada: Vem com fiação interna preparada de fábrica, deixando apenas conexões externas para o usuário.

★ Instalação Simples: Conecte seus sinais de controle aos terminais designados – sem necessidade de configuração complexa.

★ Desempenho Confiável: Projetado para operação instantânea, garantindo tempos de resposta rápidos durante situações críticas.

★ Nossa recomendação: Para um desempenho ideal, sempre combine a tensão nominal do relé shunt com as especificações da fonte de alimentação de controle do seu MCCB.

Especificações Técnicas

Guia de instalação e uso

Para aproveitar ao máximo sua liberação de derivação CDADA MCCB, siga estas etapas:

★ Verifique a compatibilidade: Certifique-se de que a classificação de tensão do relé shunt corresponda à alimentação de controle do seu MCCB.

★ Conecte o sinal de controle: Use o botão fornecido (SB2) ou seu próprio dispositivo de controle para conectar aos terminais P3 e P4.

★ Verifique os diagramas de fiação: Consulte o diagrama incluído onde apenas as linhas interrompidas precisam ser conectadas pelo usuário – todas as outras fiações são preparadas de fábrica.

★ Operação de teste: Antes da implantação completa, teste a liberação do shunt sob condições controladas para confirmar o funcionamento adequado.

★ Dica de manutenção: Inspecione regularmente as conexões da fiação em busca de sinais de desgaste ou danos. Mantenha a área ao redor do disparador de derivação limpa e livre de poeira para garantir uma operação confiável.

Visão geral do diagrama de fiação

O diagrama de fiação para a liberação do shunt CDADA MCCB é simples:

● SB2: Botão de abertura (fornecido pelo usuário).

● P3, P4: Números dos terminais para conectar seu sinal de controle.

● Nós: Controle a fonte de alimentação.

● QF: Contato auxiliar.

Somente as linhas tracejadas no diagrama exigem conexão do usuário – todas as outras fiações necessárias vêm pré-conectadas de fábrica, tornando a instalação mais rápida e fácil.

Nota de instalação: Sempre verifique sua fiação antes de ligar a energia para evitar quaisquer riscos potenciais.

Perguntas frequentes

Q1: O que significa "liberação shunt"?

A1: Um relé shunt é um acessório usado para abrir remotamente um disjuntor em caso de emergência ou requisitos operacionais específicos. Ele fornece uma maneira de desconectar rapidamente a energia sem acesso físico ao próprio disjuntor.

Q2: Posso usar esta liberação de derivação com qualquer MCCB?

A2: Não, deve ser compatível com o modelo MCCB e sua tensão de controle. Nossos liberadores de derivação são projetados para funcionar perfeitamente com MCCBs CDADA, mas também podem ser compatíveis com outras marcas – se não tiver certeza, consulte nossa equipe de suporte técnico.

Q3: A liberação shunt é adequada para aplicações CA e CC?

A3: Sim, nosso disparador shunt suporta aplicações AC (220V, 380V) e DC (110V, 220V), proporcionando flexibilidade em vários ambientes.

Q4: Por que escolher a liberação de derivação CDADA em vez de outras?

A4: No CDADA priorizamos:

● Garantia de qualidade: Testes rigorosos garantem que cada unidade atenda a padrões elevados.

● Facilidade de instalação: Unidades pré-cabeadas economizam tempo e reduzem erros.

● Suporte ao Cliente: Assistência direta da nossa equipe experiente.

● Custo-benefício: Preços competitivos sem comprometer a qualidade.

Nota Final do CDADA

A escolha do disparador de derivação correto pode melhorar significativamente a segurança e a funcionalidade dos seus sistemas elétricos. Com CDADA, você não ganha apenas um componente – você ganha um parceiro comprometido com a excelência em cada detalhe. Deixe-nos ajudá-lo a alcançar tranquilidade com nossas soluções confiáveis ​​e fáceis de usar.
