Caixa de distribuição plástica TSM

Na Shanghai DADA Electric CO., LTD, uma fábrica profissional na China, projetamos a caixa de distribuição de plástico TSM não apenas como um componente, mas como a primeira linha de segurança e estilo em seu sistema elétrico. Quer você seja eletricista, empreiteiro ou especificador de projeto, sabemos que você precisa de uma caixa que seja fácil de instalar, confiável ao longo do tempo e visualmente compatível com interiores modernos. É por isso que projetamos a série TSM com ABS de alta resistência, tampas de policarbonato transparente e dimensionamento modular inteligente – para que você possa selecionar, instalar e esquecer com confiança.

Nossa recomendação: Para apartamentos residenciais, vilas ou reformas de escritórios, escolha o modelo oculto (tipo R) para um acabamento de parede limpo. Para oficinas, porões ou instalações rápidas, opte por montagem em superfície (tipo M) – sem necessidade de corte.

Destaques do produto

Material: revestimento de polímero ABS retardador de chamas de alto impacto + capa transparente para PC

Tipo de base: Base de plástico (P) – leve, mas durável para uso interno padrão

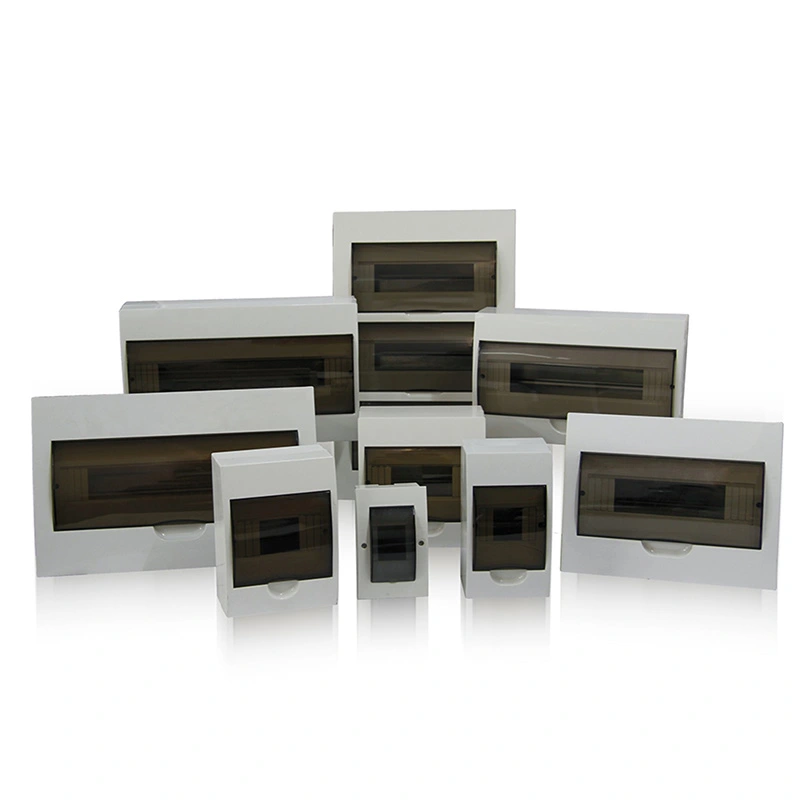

Opções de circuito: 4, 6, 8, 12, 15, 18, 24, 36 pólos – escalável para qualquer carga

Montagem:

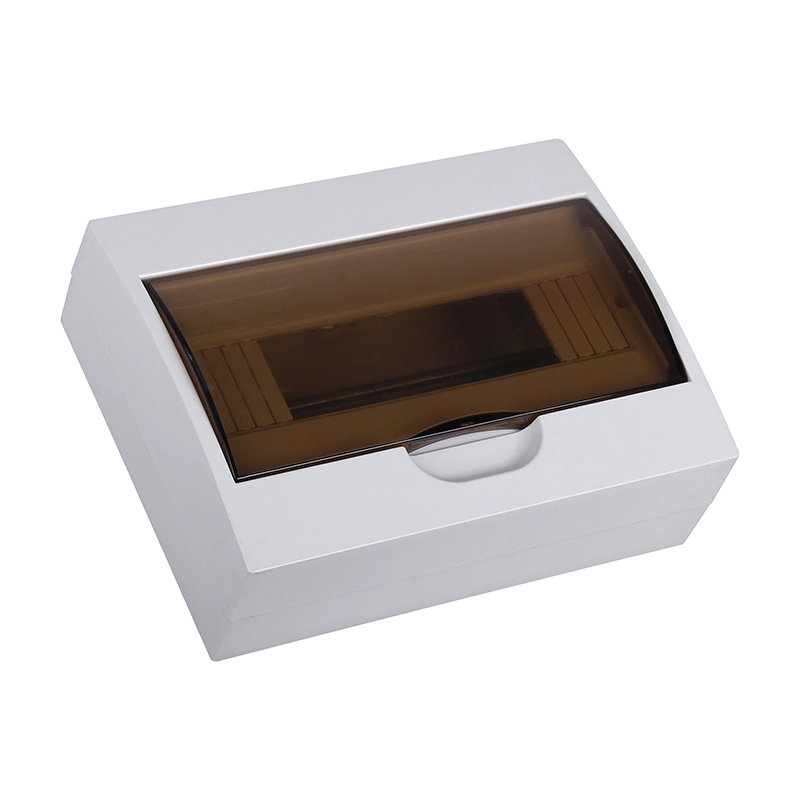

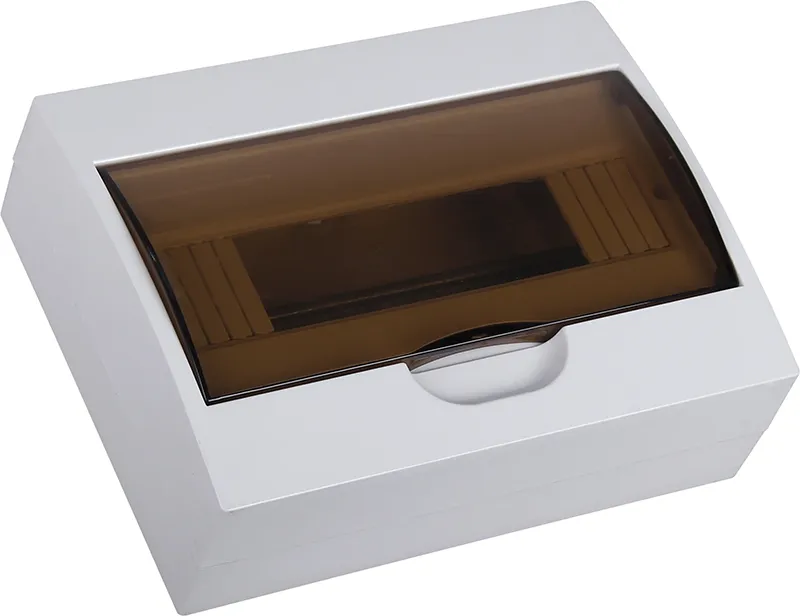

M = Montado em superfície (aberto)

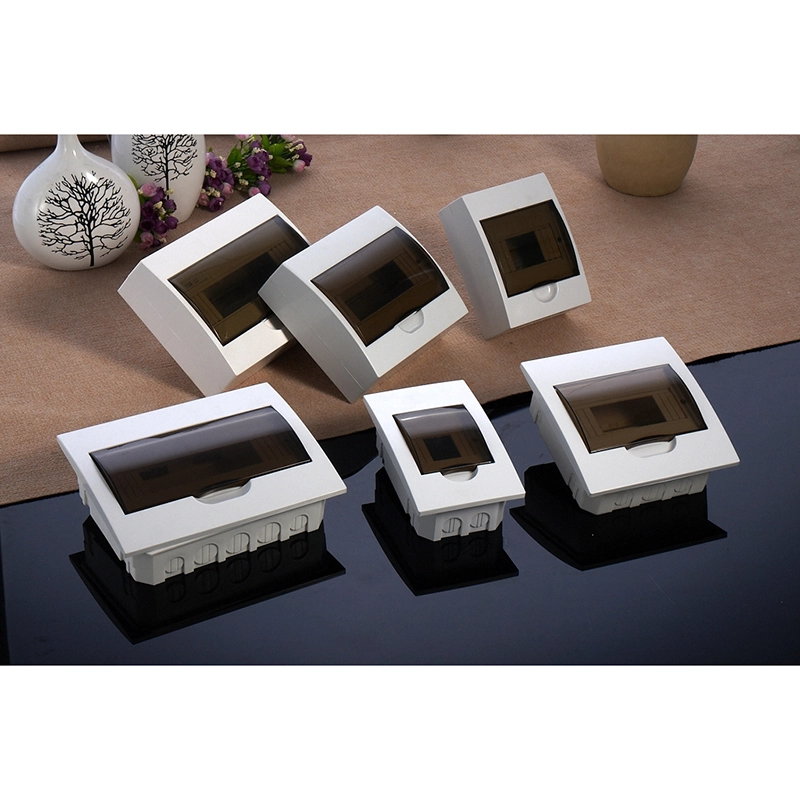

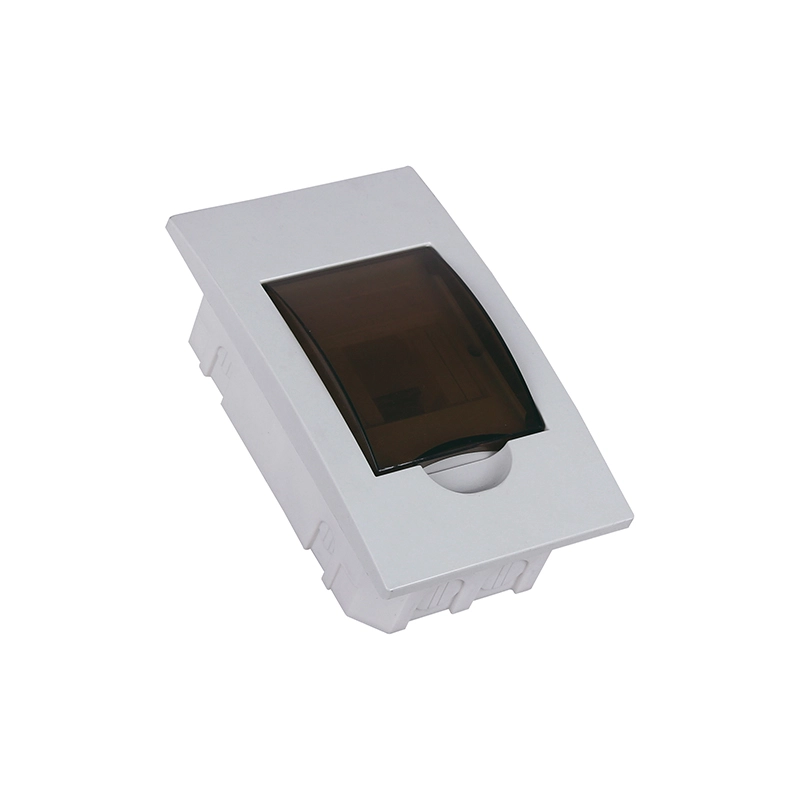

R = Montagem oculta (embutida)

Tampa: Transparente (A) – permite ver rapidamente o status do disjuntor

Corrente nominal: 63A | Capacidade de fabricação de curto-circuito: 10kA

Classificação de proteção: IP40 (apenas locais secos e internos)

Cor Padrão: Branco

Acabamentos personalizados: Capas faciais em verde escuro, marrom e marfim disponíveis para projetos integrados ao design

Dica de instalação de nossos engenheiros: Sempre deixe uma folga de 10–15 mm ao redor das caixas ocultas durante o recorte da parede para permitir a tolerância do gesso. Use nossos flanges de montagem pré-perfurados – eles se alinham perfeitamente com o espaçamento padrão dos pinos.

Guia de seleção de modelo

Nota: O “P” no nome do modelo = Base de Plástico (vs. base de ferro “I”). Escolha P para aplicações internas leves e econômicas, onde não são esperadas cargas mecânicas extremas.

Dimensões e embalagem (modelos principais)

Conselho de Logística: Para carregamento de contêineres, misture caixas pequenas e grandes para otimizar espaço. Fornecemos caixas empilháveis ​​com cantos reforçados, ideais para remessas de longa distância.

Design Estético e Funcional

Acreditamos que os painéis elétricos não devem ser escondidos – eles devem combinar perfeitamente. É por isso que a Caixa de Distribuição Plástica TSM apresenta:

★ Molduras faciais Lure Ivory ou de cores personalizadas que complementam madeira, mármore ou paredes pintadas

★ Capa de PC que não amarela – permanece transparente por mais de 10 anos em ambientes internos

★ Mecanismo de encaixe suave – sem necessidade de parafusos para inspeção diária

Orientação de manutenção e segurança (da equipe de P&D da CDADA)

✅ Faça:

★ Inspecione os disjuntores trimestralmente através da tampa transparente

★ Certifique-se de que todos os terminais estejam apertados de acordo com as especificações durante a instalação inicial

★ Rotule os circuitos claramente na porta interna

❌ Não:

★ Instalar em banheiros, ao ar livre ou em oficinas empoeiradas (IP40 ≠ à prova de umidade/poeira)

★ Sobrecarga além da corrente total de 63A

★ Use acessórios de trilho DIN não padrão

Lembre-se: este é um recinto vazio. Sempre emparelhe com MCBs certificados (como a série CDADA DAB7) classificados para sua carga.

Perguntas frequentes

Q1: Qual é a diferença entre os modelos TSM Plastic (P) e Iron Base (I)?

A1: A base plástica (P) é mais leve e econômica – perfeita para uso residencial padrão. A base de ferro (I) oferece maior rigidez e aterramento – recomendada para locais industriais ou de alta vibração. Para a maioria das casas, P é suficiente e rentável.

P2: Posso usar esta caixa ao ar livre ou na garagem?

A2: Não. Com classificação IP40, é adequado apenas para ambientes internos secos. Para garagens, galpões ou salas de medição externas, considere nossos gabinetes metálicos com classificação IP65.

Q3: A tampa transparente é substituível?

A3: Sim! A capa é modular e de encaixe rápido. Fornecemos capas sobressalentes em branco ou cores personalizadas - basta combinar com o número do seu modelo.

Q4: Você inclui barramentos ou barras neutras?

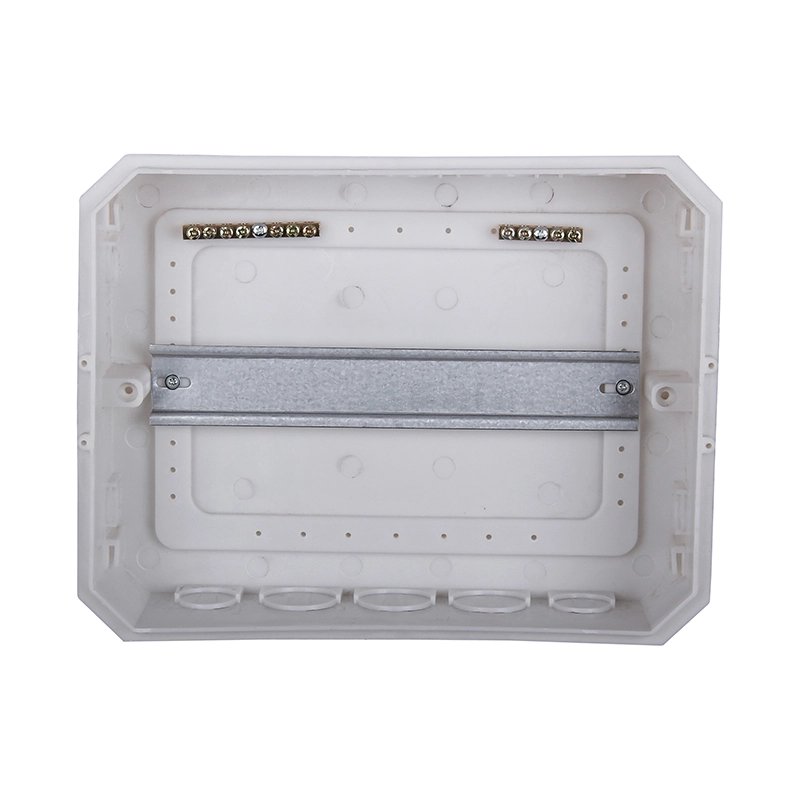

A4: As unidades padrão incluem blocos terminais de neutro e terra. Barramentos de fase (para entrada MCB) são opcionais – informe-nos sua configuração e nós a pré-montaremos.

Q5: Por que escolher CDADA TSM Plastic DB em vez de marcas locais?

A5: Porque oferecemos:

● Qualidade consistente do material (sem plástico reciclado quebradiço)

● Alinhamento preciso do trilho DIN – sem oscilação ao inserir disjuntores

● Documentação de conformidade global (pronto para RoHS, IEC)

● Flexibilidade de design (cores, tamanhos, montagem)

● Suporte direto de fábrica – sem intermediários, resposta mais rápida
